逻辑运算类指令
逻辑运算类指令共24条，包括与、或、异或、清零、取反、循环移位等操作指令，见表3-5。
逻辑运算类指令执行时一般不影响程序状态寄存器PSW中的相应位，只有两种情况除外，那就是当目的操作数为A时会影响奇偶标志P位；带进位循环移位指令会影响CY位。逻辑运算指令用到的助记符有ANL、ORL、XRL、RL、RLC、RR、RRC、CLR和CPL，共9种。
1.逻辑与运算指令（ANL）（第1～第6条）
逻辑“与”运算指令共6条，是将目的操作数的内容与源操作数进行按位逻辑“与运算”，结果送回源操作数中。对后2条指令而言，若直接地址是输出口数据锁存器P0～P3时，属于“读—修改—写”指令。

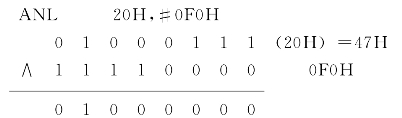

【例3-21】已知（20H）=47H，将内部20H单元的低4位清0，高4位保持不变，指令为如下：
执行结果：（20H）=40H，可见与‘0’进行与操作的位被清零；与‘1’进行与操作的位保持不变。

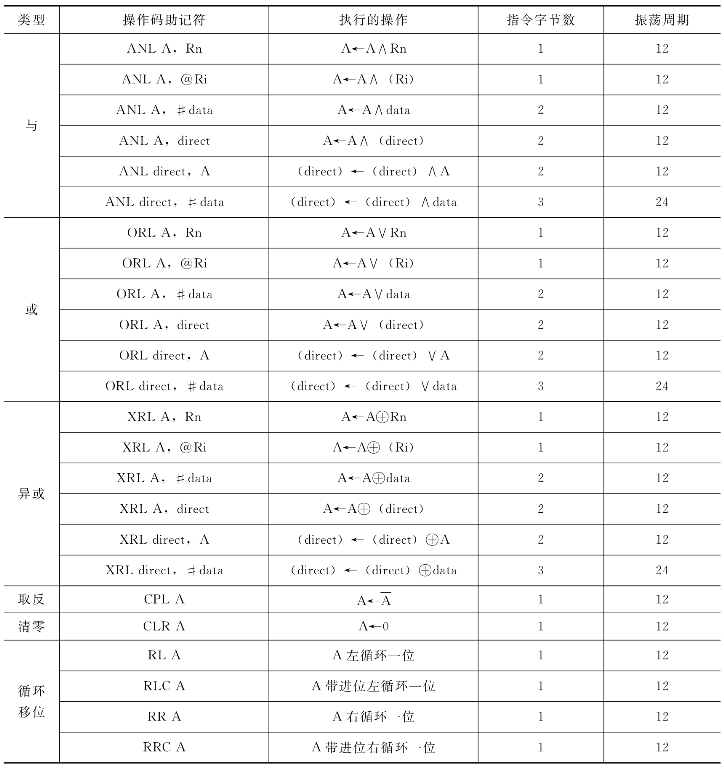

表3-5 MCS-51逻辑运算指令表
2.逻辑或运算指令（ORL）（第7～第12条）
这组指令是将目的操作数与源操作数所指示的内容按位进行逻辑“或”运算，结果存入目的操作数中，第7～第10条指令执行后影响P位。对后2条指令而言，若直接地址是输出口数据锁存器P0～P3时，属于“读—修改—写”指令。
【例3-22】已知P1口的内容为P1=10110001B，欲将其第1位和第2位置位，即使D2D1=11，其余位保持不变，可执行指令：
ORL P1，#00000110B
执行结果：P1=10110111B。可见与‘1’进行或操作的位被置位；与‘0’进行或操作的位保持不变。
3.逻辑异或运算指令（XRL）（第13～第18条）
这组指令的前4条指令是将目的操作数与源操作数进行按位“异或”，其结果存入目的操作数中。对后2条指令而言，若直接地址是输出口数据锁存器P0～P3时，属于“读—修改—写”指令。
【例3-23】已知A=0F0H，R5=73H。
执行指令： XRL A，R5
执行结果：A=83H，R5=73H，P=1。可见与“0”相“异或”，该位保持不变；与“1”相“异或”，该位取反。因此逻辑异或操作常用于使某个单元中的特定位取反，而不影响其他位的值。
当执行表3-5中与、或、异或三种指令各自的最后一条指令时，可以对片内RAM的任何一个单元、特殊功能寄存器以及端口的特定位进行位复位、位置位或位取反操作。
4.求反指令（CPL）（第19条）
本指令是将A中的内容各位取反，结果送回A中。
5.清0指令（CLR）（第20条）
本指令是将A的内容清0。
6.循环移位指令（第21～第24条）
（1）RL A。循环左移指令。这条指令的功能是把累加器A中的每一位逐位向左移一位，第7位循环移入第0位，不影响标志位。其功能如下所示：
（2）RLC A。带进位循环左移指令。这条指令的功能是把累加器A中的内容和进位标志一起逐位向左移一位，第7位循环移入CY位，原CY位移入第0位，影响PSW中的进位位CY和奇偶状态标志位P。其功能如下所示：
（3）RR A。循环右移指令。这条指令的功能是把累加器A中的每一位逐位向右移一位，第0位循环移入第7位，不影响标志位。其功能如下所示：
（4）RRC A。带进位循环右移指令。这条指令的功能是把累加器A中的内容和进位标志一起向右移一位，第0位循环移入CY位，原CY位移入第7位，影响PSW中的进位位CY和奇偶状态标志位P。其功能如下所示：
【例3-24】已知A=01100110B=66H，CY=0，欲将A中的内容除2，可执行指令：
RRC A
执行结果：A=00110011B=33H，CY=0，33H正是66H的1/2。
【例3-25】已知A=10111101B=0BDH，CY=0，欲将A中的内容乘2，可执行指令：
RLC A
执行结果：A=01111010B=7AH，CY=1，17AH正是0BDH的2倍。可见通常都可以用“RRC A”这一指令使A中的内容做除2运算；用“RLC A”这一指令使A中的内容做乘2运算。
