各模块应用设计

三、各模块应用设计

1.PTB201 GSM/GPRS模块开发应用套件

PTB201 GSM/GPRS模块开发套件是谱泰通信公司用于学习调试GSM/GPRS模块PTM100功能而专门设计一组软、硬件结合的套件。利用PTB201开发套件，可以通过AT指令集实现PTM100 GSM/GPRS的各种功能，如信号强度实时显示，拨打、接听电话，接收、发送短消息，读取、保存电话本，管理通话记录等，还可在超级终端里实现TCP/IP连接，发送彩信等功能。

2.超级终端调试

准备工作如下：

（1）使用数据线连接短信收发器和计算机串口。

（2）将一张手机卡插入SIM卡座内。

（3）接上短信收发器的电源，检查无误后加电。约1min后，拨打手机卡号码，如果能够接通，表示设备已经准备完成，处于可用状态。

简单测试：

（1）打开超级终端。

（2）输入连接名称。

（3）选择串口。

（4）对端口进行设置，波特率：9600bps，数据位：8，奇偶校验：无，停止位：1，数据流控制：无。

（5）超级终端中输入：AT＜CR＞，返回OK，说明短信收发器处于正常工作状态。

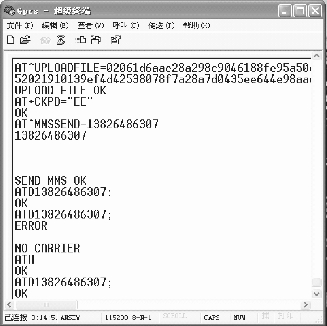

图10-2为上传彩信数据并发送、打电话调试过程。

图10-2　超级终端调试
