三、任务实施

任务1：确定该工程施工图的低压配电系统的配电方式及接地形式，填写表1-6。

经过仔细查阅施工图纸设计说明，从“二、（三）2.”可知：一般负荷干线采用树干式配电。该系统的特点在前面已有讲述：树干式配电方式具有开关设备用量少，配电管材及导线用量也较少的特点。但一旦干线发生故障将影响整个配电网络，影响范围大，供电可靠性较低。

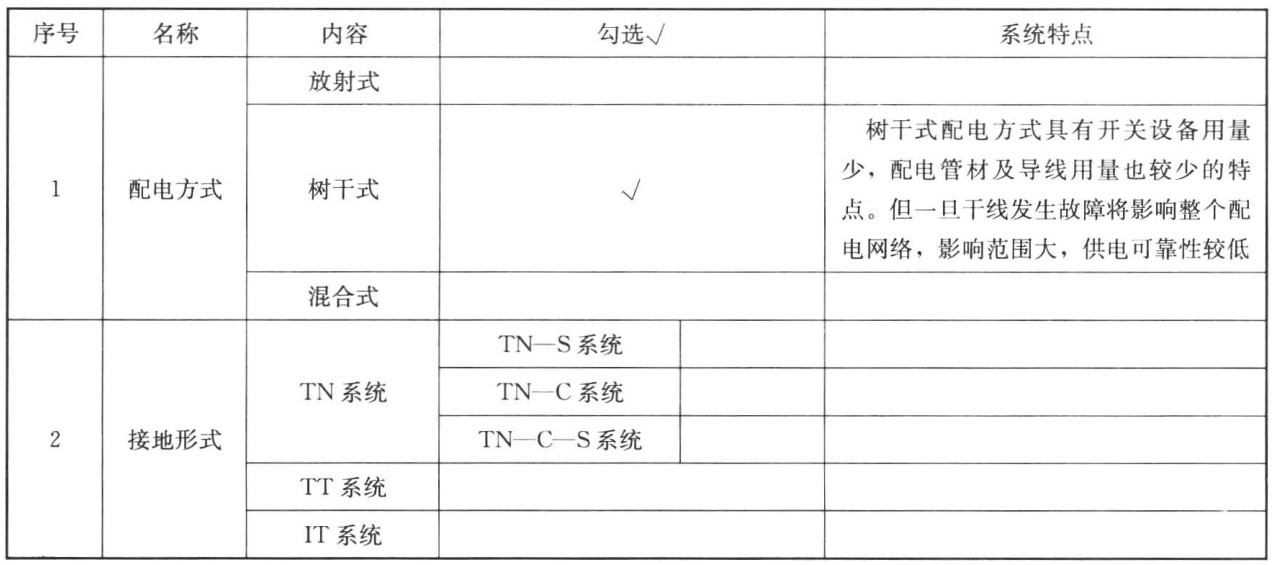

表1-6 低压配电系统的配电方式及接地形式

任务2：列出工程施工图普通照明所使用的电线、电缆及电气配管所使用的材料类型，填写表1-7。

经过仔细查阅施工图纸设计说明，从“二、（四）”及平面图可知：普通照明均采用BV—450V/750V硬质铜芯绝缘线2.5mm2穿镀锌钢管沿墙及板内暗敷设，2～3根穿SC15，4～6根穿SC20。

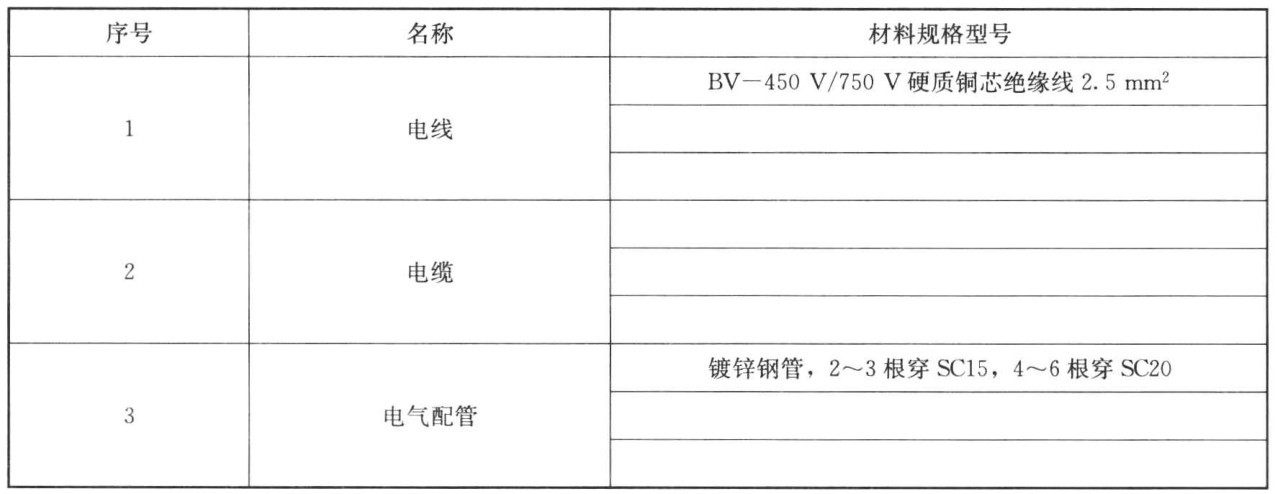

表1-7 电线、电缆及电气配管所使用的材料类型

任务3：完成对建筑电气安装工程分部分项工程项目的划分，填写表1-8。

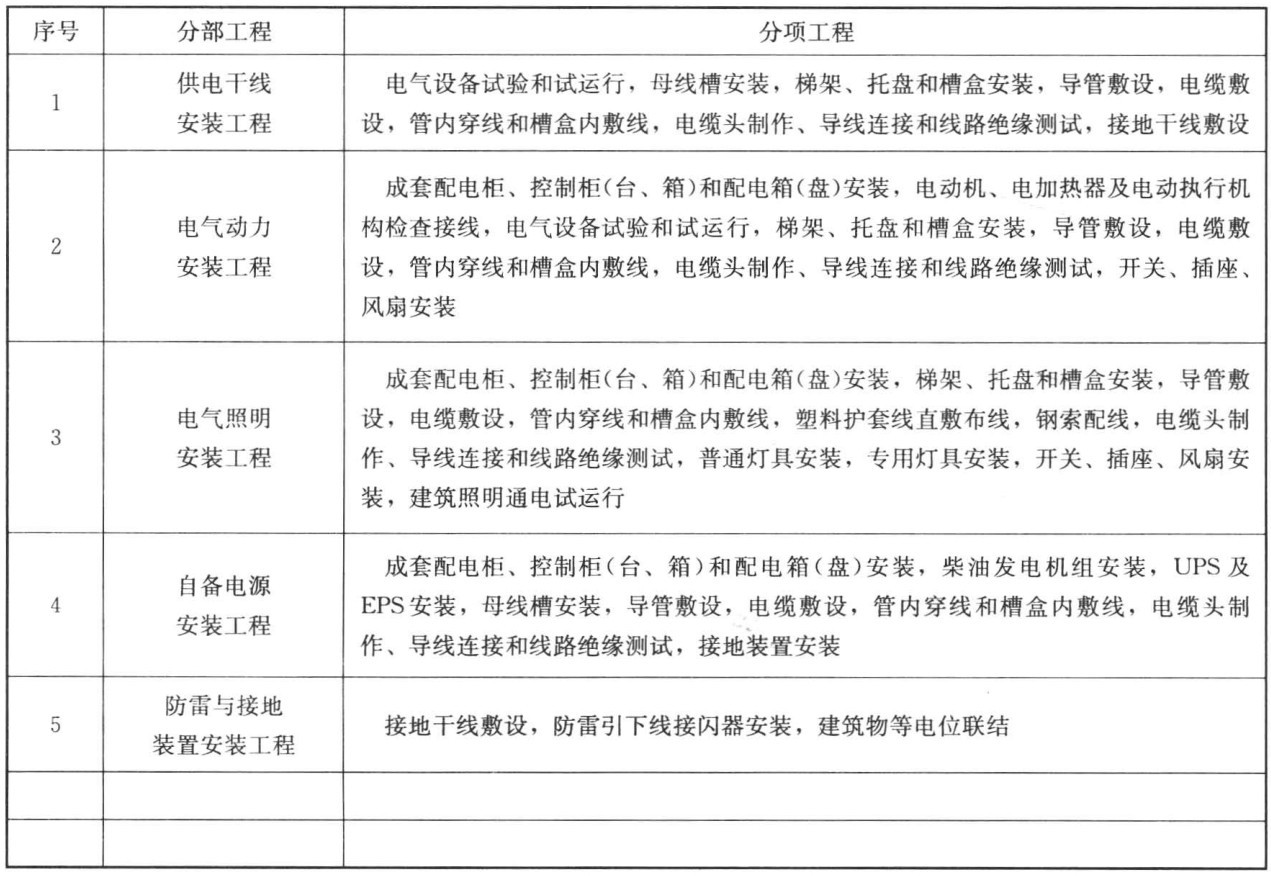

表1-8 分部分项工程划分表
