二、任务资讯
（一）配电箱的分类
配电箱按照是否现场制作可以分为成套配电箱和非成套配电箱两种，其中成套配电箱为工厂加工制作完成，已安装各种开关、表计等设备；而非成套配电箱为现场制作完成，需要现场安装各种开关设备，进行盘柜配线。目前，绝大多数工程采用成套配电箱安装。配电箱安装方式有明装、落地式安装和悬挂嵌入式暗装三种。落地式配电箱安装时，需要先制作安装槽钢或角钢基础，同配电柜的安装方法。
（二）施工基本要求
配电箱安装的施工要求参见配电柜安装的施工要求，相同之处在此不再赘述。
（1）配电箱不应采用可燃材料制作，在干燥无尘场所采用的木制配电箱（板）应阻燃处理。
（2）配电箱安装时，其底口距地一般为1.5m；明装时底口距地1.2m；明装电度表板底口距地不得小于1.8m。
（3）配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。
（4）配电箱内，应分别设置中性线N和保护地线（PE线）汇流排，中性线N和保护地线应在汇流排上连接，不得铰接，并应有编号。
（5）配电箱内装设的螺旋熔断器的电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。
（6）配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。盘面闸具位置与支路相对应，其下面应装设卡片框，标明路别及容量。
（三）质量验收规范主控项目要求
照明配电箱（盘）安装应符合下列规定：
（1）箱（盘）内配线应整齐、无铰接现象；导线连接应紧密、不伤线芯、不断股。垫圈下螺钉两侧压的导线截面面积应相同，同一电器器件端子上的导线连接不应多于2根，防松垫圈等零件应齐全。
（2）箱（盘）内开关动作应灵活可靠。
（3）箱（盘）内宜分别设置中性导体（N）和保护接地导体（PE）汇流排，汇流排上同一端子不应连接不同回路的N或PE。
检查数量：按照明配电箱（盘）总数抽查10％，且不得少于1台。
检查方法：观察检查及操作检查，螺丝刀拧紧检查。
（四）质量验收规范一般项目要求
照明配电箱（盘）安装应符合下列规定：
（1）箱体开孔应与导管管径适配，暗装配电箱箱盖应紧贴墙面，箱（盘）涂层应完整。
（2）箱（盘）内回路编号应齐全，标识应正确。
（3）箱（盘）应采用不燃材料制作。
（4）箱（盘）应安装牢固、位置正确、部件齐全，安装高度应符合设计要求，垂直度允许偏差不应大于1.5‰。
检查数量：按照明配电箱（盘）总数抽查10％，且不得少于1台。
检查方法：观察检查并用线坠尺量检查。
（五）施工工艺流程
配电箱的安装工艺流程如图4-7所示。

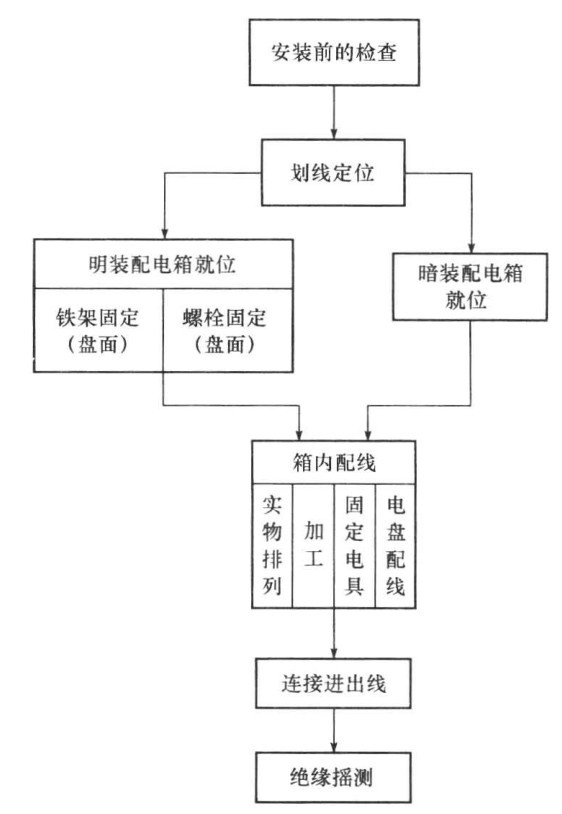

图4-7 配电箱的安装工艺流程图
1.配电箱安装前的检查
一般工程中，配电箱的数量较多，品种也繁多，所以在安装前，一定要核对图纸确定配电箱型号，并检查配电箱内部器件的完好情况，明确安装的形式，进出线的位置，接地的方式等。
2.划线定位
根据设计要求找出配电箱位置，并按照箱的外形尺寸进行划线定位；划线定位的目的是对有预埋木砖或铁件的情况，可以更准确地找出预埋件，或者可以找出金属胀管螺栓的位置。
3.配电箱安装
配电箱有明敷和暗敷两种。明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。
（1）膨胀螺栓固定配电箱。小型配电箱可直接固定在墙上。按配电箱的固定螺孔位置，常用电钻或冲击钻在墙上钻孔，且孔洞应平直不得歪斜。根据箱体重量选择塑料膨胀螺栓或金属膨胀螺栓的数量和规格。螺栓长度应为埋设深度（一般为120～150mm）加箱壁厚度以及螺栓和垫圈的厚度，再加上3～5扣螺纹的余量长度。也可用预埋木砖，用木螺钉固定配电箱。其安装示意图如图4-8所示。
（2）中大型配电箱可采用铁支架，铁支架可采用角钢和圆钢制作。安装前，应先将支架加工好，并将埋注端做成燕尾，然后除锈，刷防锈漆。再按照标高用水泥砂浆将铁架燕尾端埋注牢固，待水泥砂浆凝固后方可进行配电箱的安装。在柱子上安装时，可用抱箍固定配电箱。其安装示意图如图4-9所示。

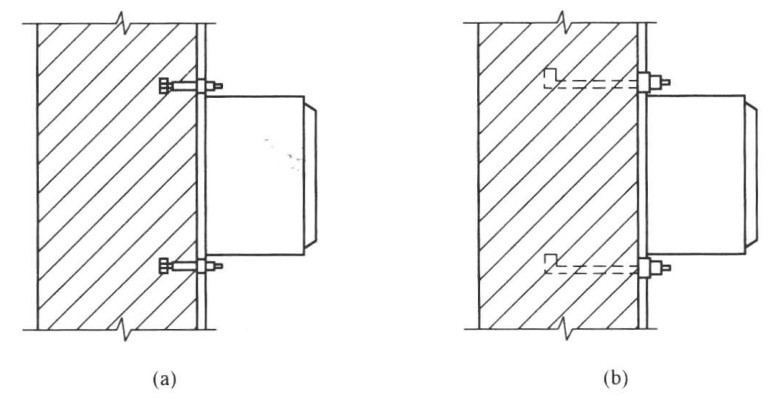

图4-8 悬挂式配电箱安装
（a）墙上胀管螺栓安装；（b）墙上螺栓安装

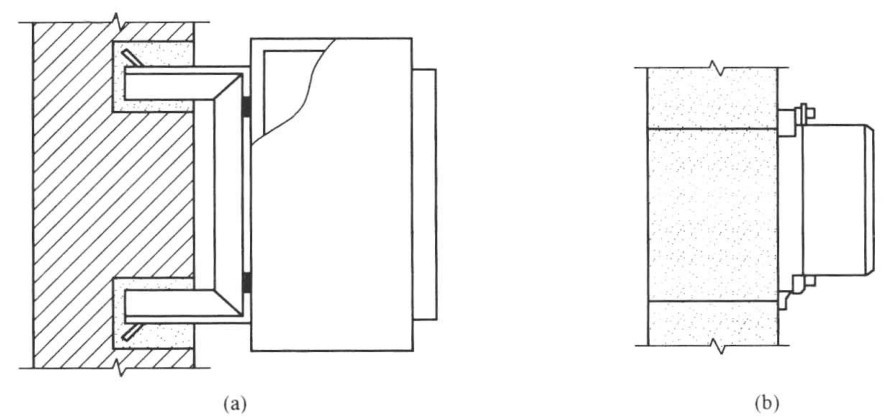

图4-9 支架固定配电箱
（a）用支架固定；（b）用抱箍固定铁架固定配电箱
暗装配电箱时，按设计指定位置，在土建砌墙时先去掉盘芯，配电箱箱底预埋在墙内。然后用水泥砂浆填实周边并抹平，如箱背与外墙平齐时，应在外墙固定金属网后再做墙面抹灰。不得在箱背板上抹灰，如图4-10所示。预埋前应需要砸下敲落孔压片。配电箱宽度超过300mm时，应考虑加过梁。避免安装后箱体变形。应根据箱体的结构形式和墙面装饰厚度来确定凸出墙面的尺寸。预埋时应做好线管与箱体的连接固定，线管露出长度应适中。安装配电箱盘芯，应在土建装修的抹灰、喷浆及油漆工作全部完成后进行。
当墙壁的厚度不能满足嵌入式要求时，可采用半嵌入式安装，使配电箱的箱体一半在墙面外，另一半嵌入墙内，其安装方法与嵌入式相同。
4.箱内配线
箱内配线主要包括实物排列、加工、固定电具和电盘配线。
（1）实物排列。将盘面板放平，再将全部电具、仪表置于其上，进行实物排列。对照设计图及电具、仪表的规格和数量，选择最佳位置使之符合间距要求，并保证操作维修方便及外型美观。
（2）加工。位置确定后，用方尺找正，画出水平线，分均孔距。然后撤去电具、仪表，进行钻孔（孔径应与绝缘嘴吻合）。钻孔后除锈，刷防锈漆及灰油漆。
（3）固定电具。油漆干后装上绝缘嘴，并将全部电具、仪表摆平、找正，用螺钉固定牢固。
（4）电盘配线。根据电具、仪表的规格、容量和位置，选好导线的截面和长度，加以剪断进行组配。盘后导线应排列整齐，绑扎成束。压头时，将导线留出适当余量，削出线芯，逐个压牢。但是多股线需用压线端子。
5.连接进出线
配电箱的进出线有三种形式：第一种是明配管明箱进出线形式，如图4-11所示；第二种是暗配管明箱进出线形式，如图4-12所示；第三种是暗配管暗箱进出线形式，如图4-13所示。

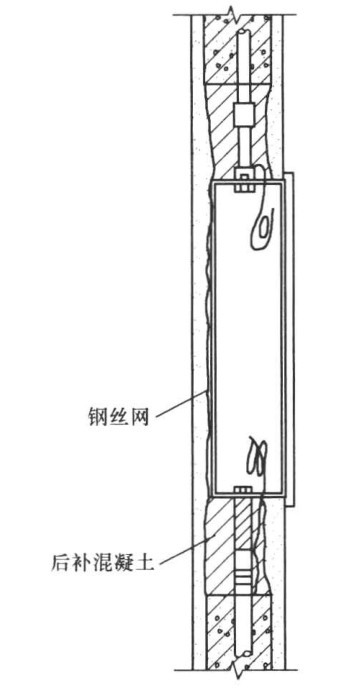

图4-10 配电箱暗装方法
图4-11 明配管明箱进出线做法

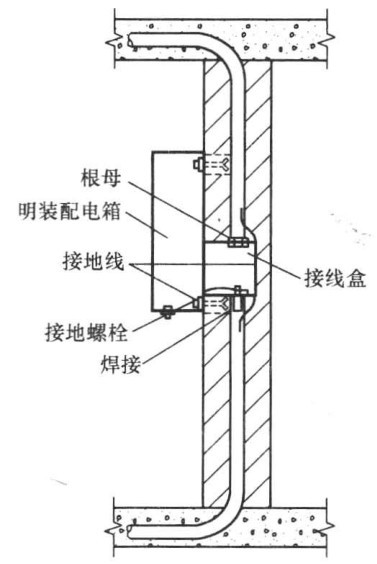

图4-12 暗配管明箱进出线做法

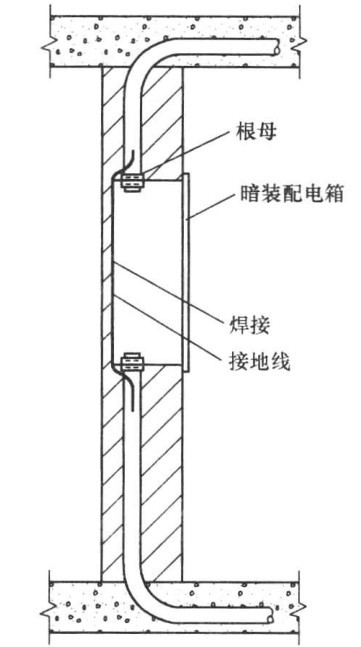

图4-13 暗配管暗箱进出线做法
6.绝缘摇测
配电箱全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间，相线与中性线之间，相线与保护地线之间，中性线与保护地线之间。两人进行摇测，同时做好记录，作为技术资料存档。
