三、任务实施
任务1:技术交底。
技术交底的工作流程:
(1)熟悉图纸。
(2)填写材料要求。
(3)填写主要机具。
(4)填写作业条件。
(5)填写操作工艺。
(6)填写质量标准及质量控制措施。
(一)施工准备
1.熟悉施工图纸
施工前要全面熟悉施工图纸,明确施工图纸的设计意图,计算施工图纸中的电气设备及主要材料,做好备料工作。认真研读图纸中所提出的有关施工要求及技术规范、工程质量验收规范等技术文件,充分考虑与土建主体施工及其他管线设备施工的配合,科学合理地确定施工方案。
通过识读图纸设计说明及系统图,可知本工程配电干线地下室部分采用电缆桥架安装,梁下150mm吊顶安装,规格类型为400mm×200mm、300mm×200mm、200mm×100mm三种。其内敷设多种规格电缆。
因此,工具、材料选择,施工工艺流程、质量检验等技术交底内容要完全按照金属桥架安装的要求进行。
2.常用工具与仪表
手电钻、冲击钻、经纬仪、水平仪、绝缘表、万用表、兆欧表、工具箱、工具袋、电工常用工具、高凳、梯子、铅笔、卷尺、线坠、粉线袋、电焊机等。
(二)材料选择
通过图纸识读,根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划,包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。金属桥架规格类型为400mm×200mm、300mm×200mm、200mm×100mm三种。要求合格证、检验单等齐全。
(三)施工工艺流程
金属桥架吊装施工工艺流程如任务资讯中图2-10所示。
具体的施工要求按照任务资讯中的质量验收规范内容完成。
(四)质量检验
质量检验的标准按照任务资讯中的质量验收规范内容完成,技术交底记录填写见表2-15。

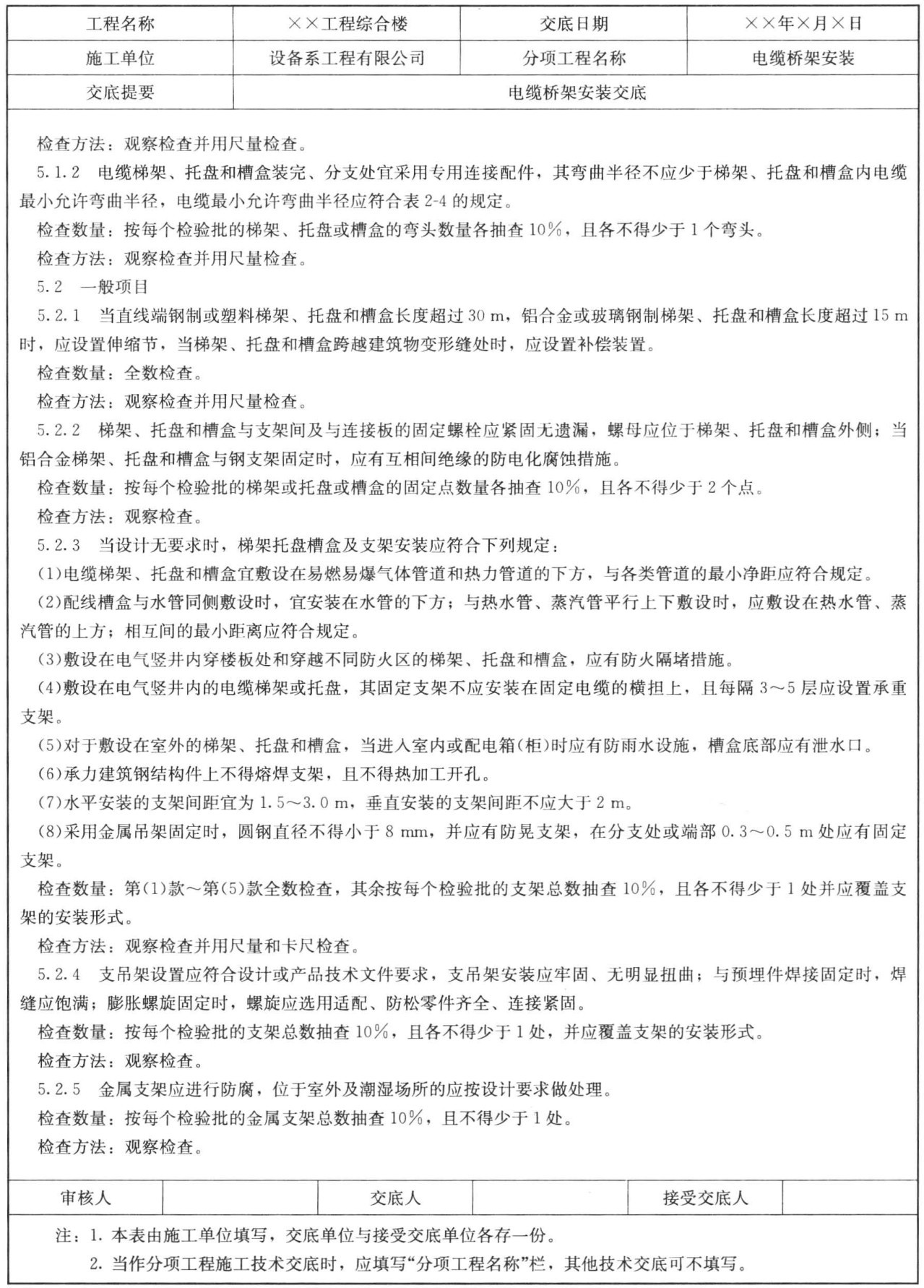

表2-15 技术交底记录

续表

续表

任务2:电缆桥架安装施工质量验收记录。
施工单位在施工阶段的质量验收主要是检验批的质量检验,在具体填写过程中主要对工程项目验收部位发生的《电气验收规范》中规定的主控项目和一般项目是否合格,作出详尽合理的摘要记录。具体见表2-16。

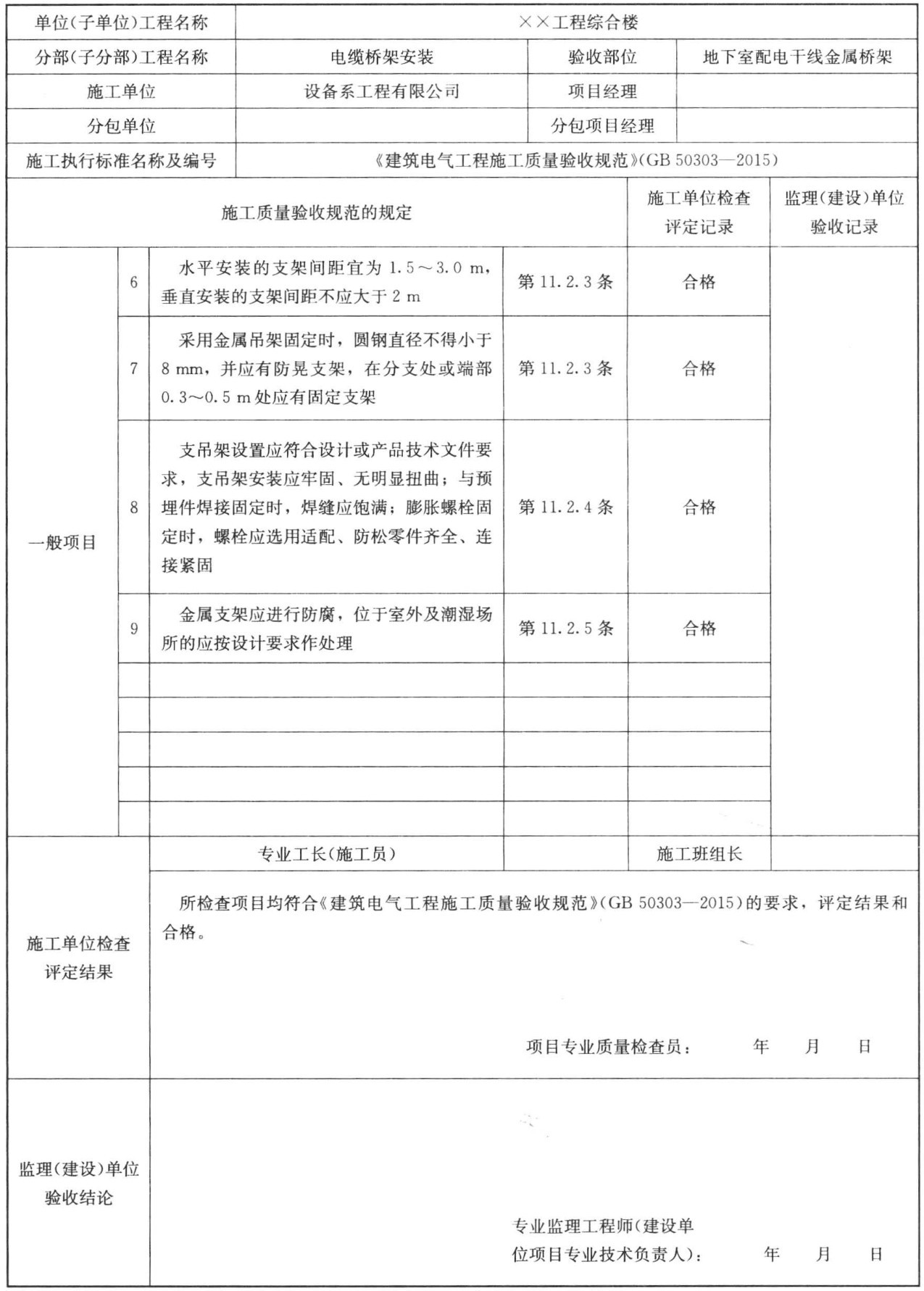

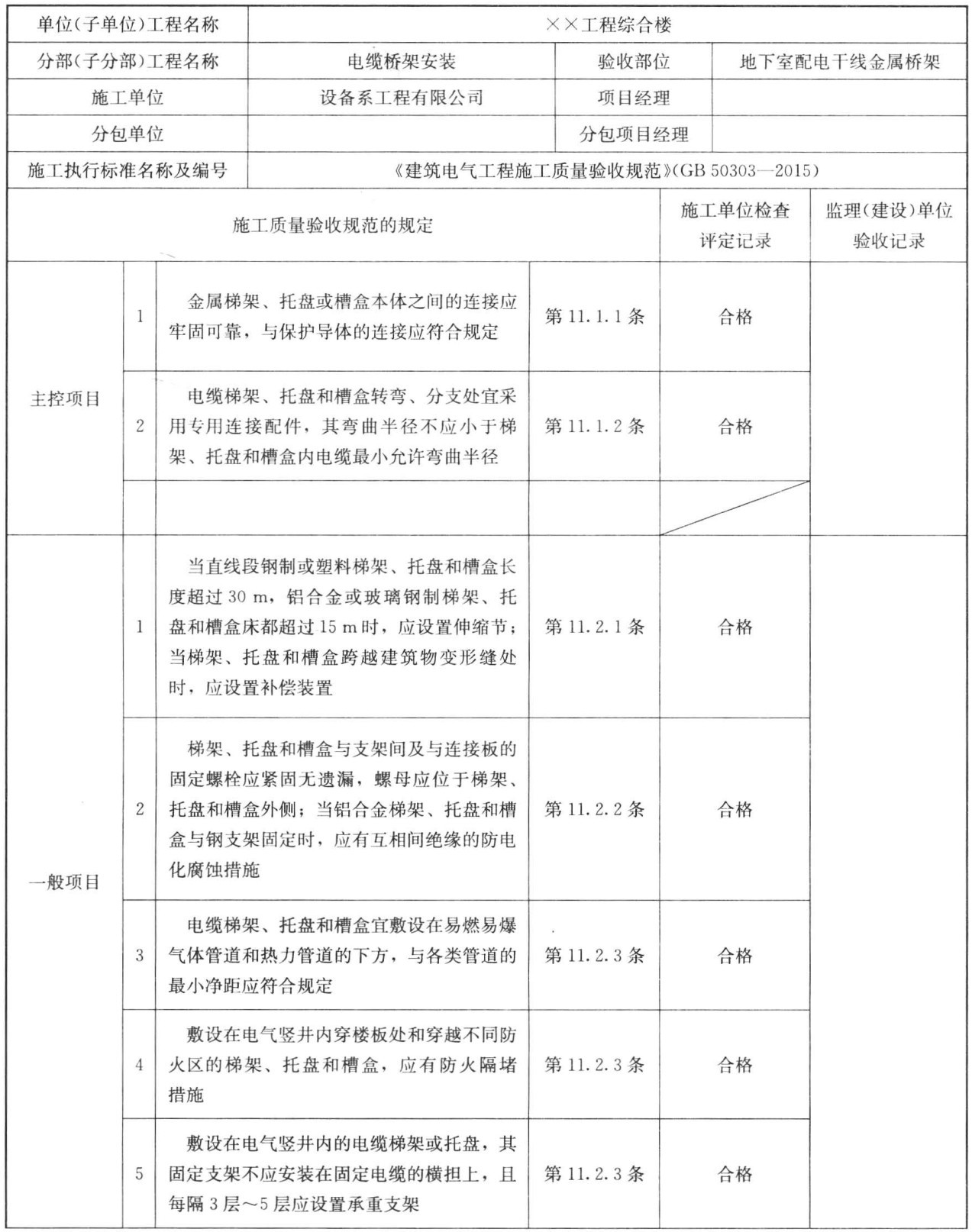

表2-16 检验批质量验收记录表

续表
