三、任务实施

三、任务实施

任务1：技术交底。

技术交底的工作流程：

（1）熟悉图纸。

（2）填写材料要求。

（3）填写主要机具。

（4）填写作业条件。

（5）填写操作工艺。

（6）填写质量标准及质量控制措施。

（一）施工准备

1.设备及材料要求

（1）变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一、二次额定电压、电流，阻抗电压及接线组别等技术数据。

（2）变压器的容量、规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。

（3）干式变压器的局放试验PC值及噪声测试器dB（A）值应符合设计及标准要求。

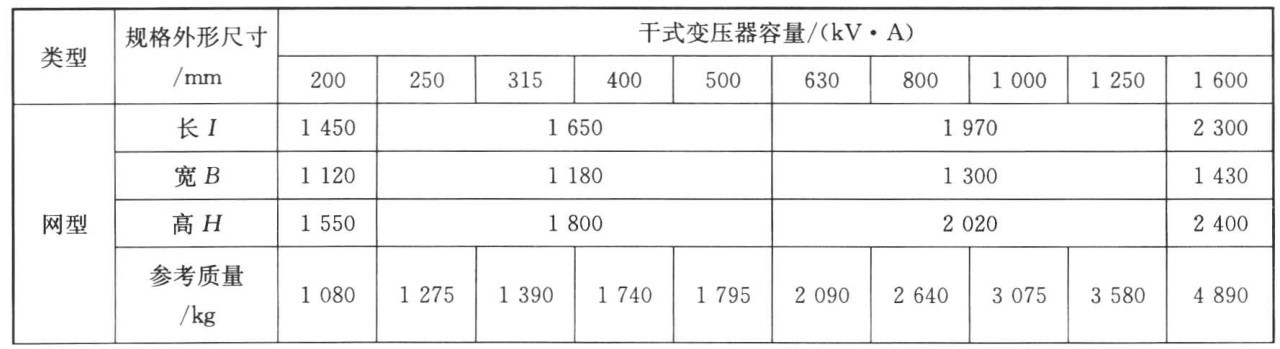

（4）带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表7-7的尺寸。

（5）型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

（6）螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

（7）其他材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。

2.主要机具

（1）搬运吊装机具：汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠。

（2）安装机具：台钻、砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、榔头、套丝板。

（3）测试器具：钢卷尺、钢板尺、水平尺、线坠、摇表、万用表、电桥及试验仪器。

3.作业条件

（1）施工图及技术资料齐全无误。

（2）土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

（3）变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建、安装单位配合）。

（4）墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

（5）室内地面工程结束，场地清理干净，道路畅通。

（6）安装干式变压器室内应无灰尘，相对湿度宜保持在70％以下。

（二）施工工艺流程

施工工艺流程参见任务资讯中的施工工艺流程。

具体的施工要求按照任务资讯中的质量验收规范内容完成。

（三）质量检验

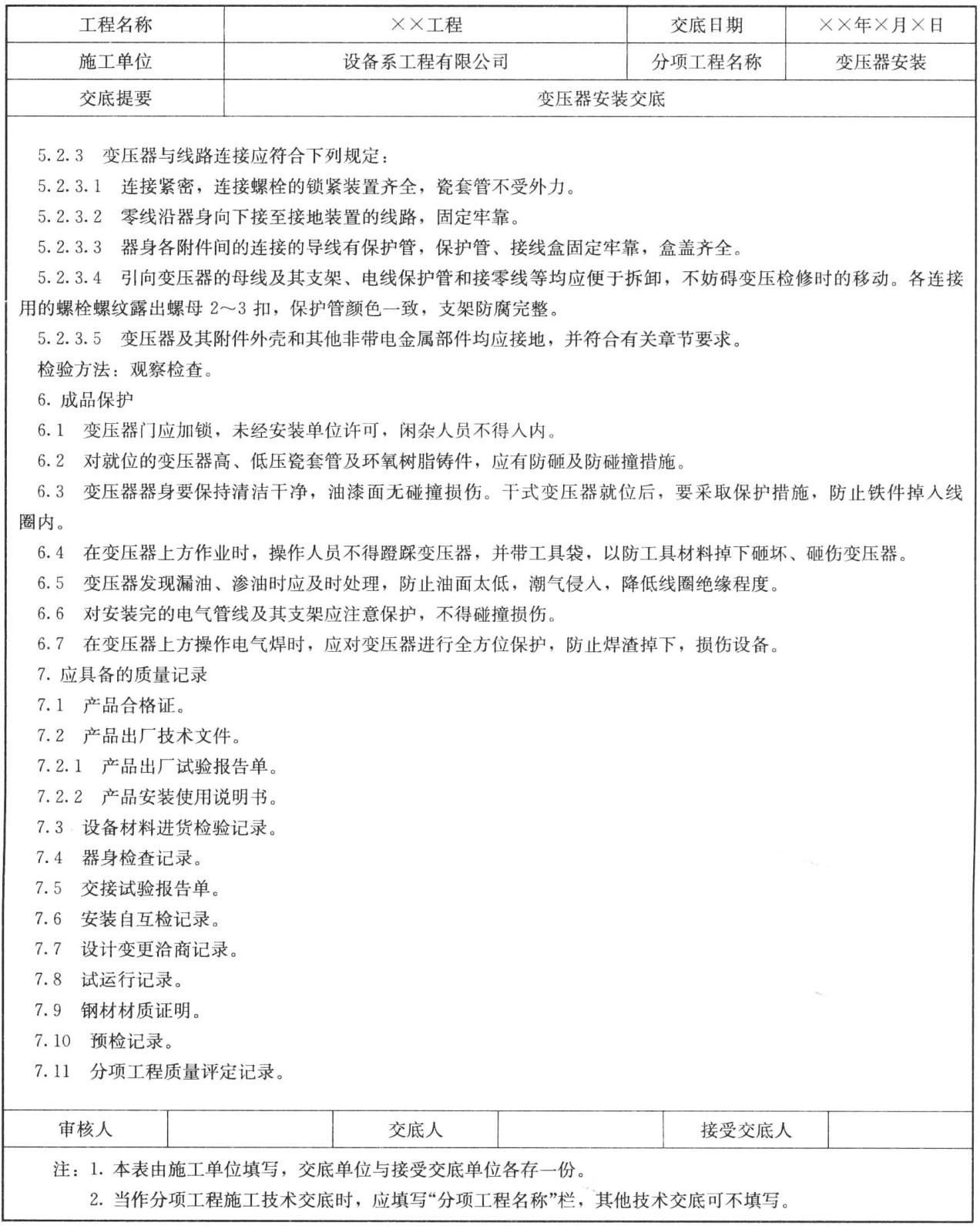

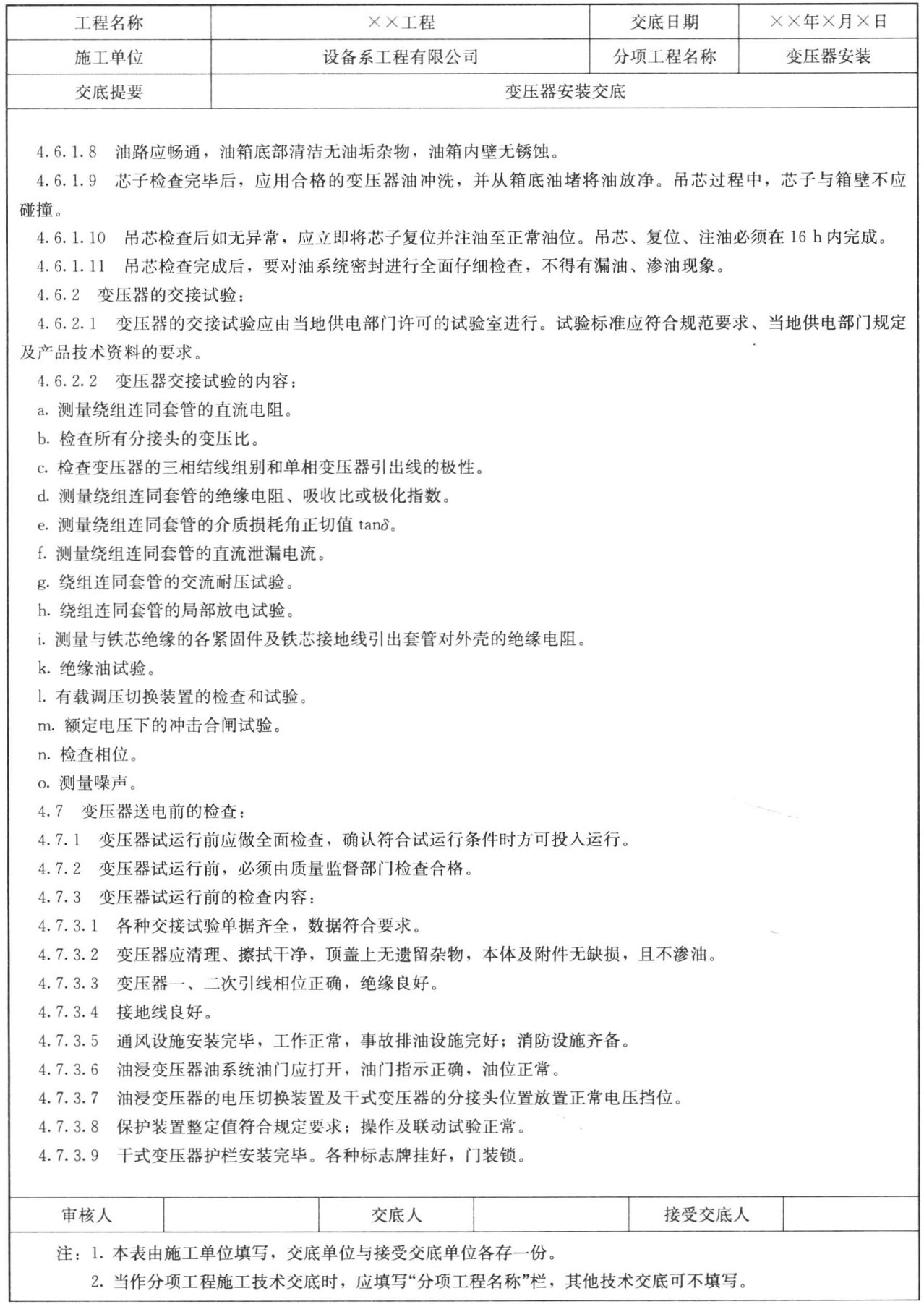

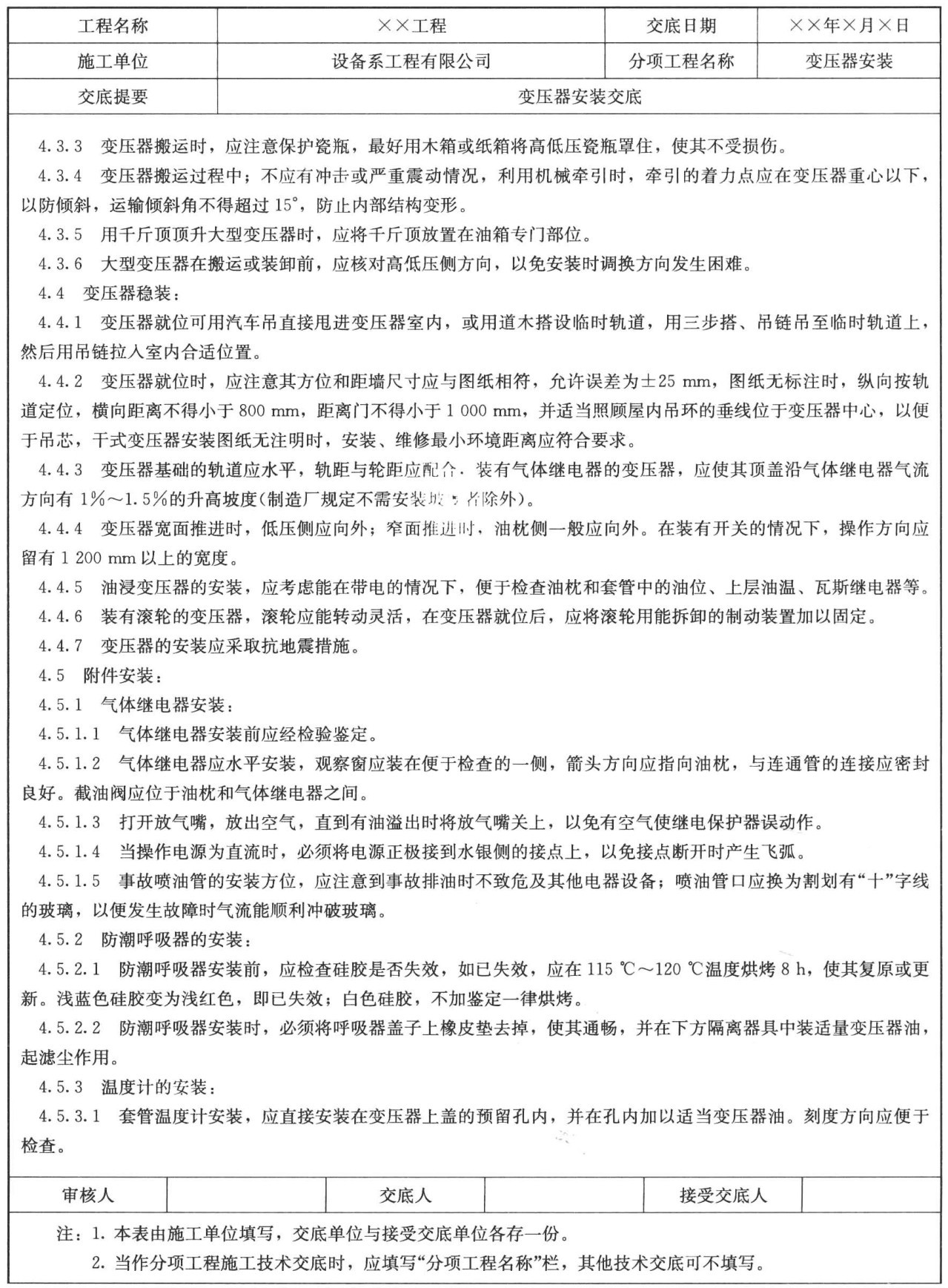

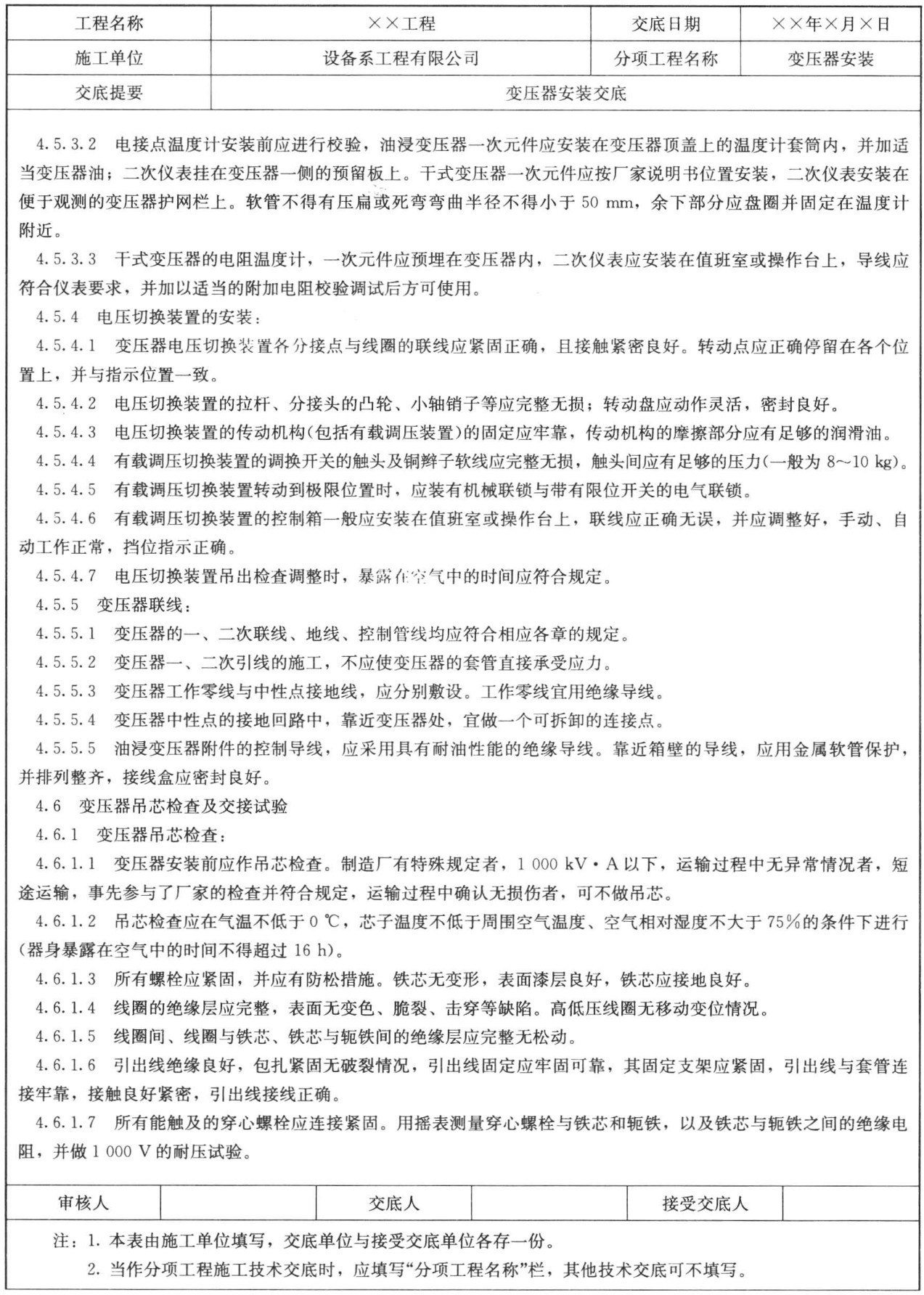

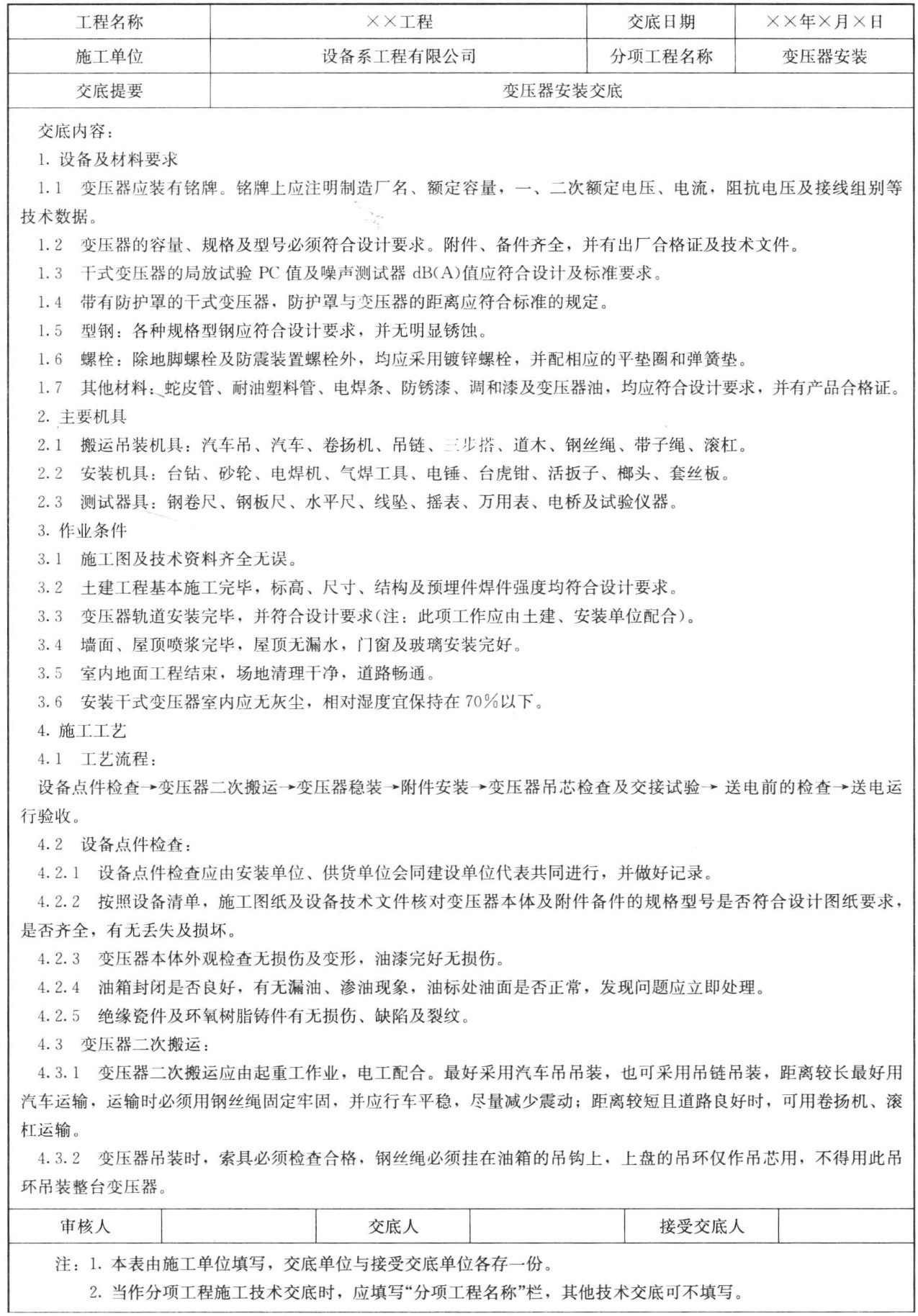

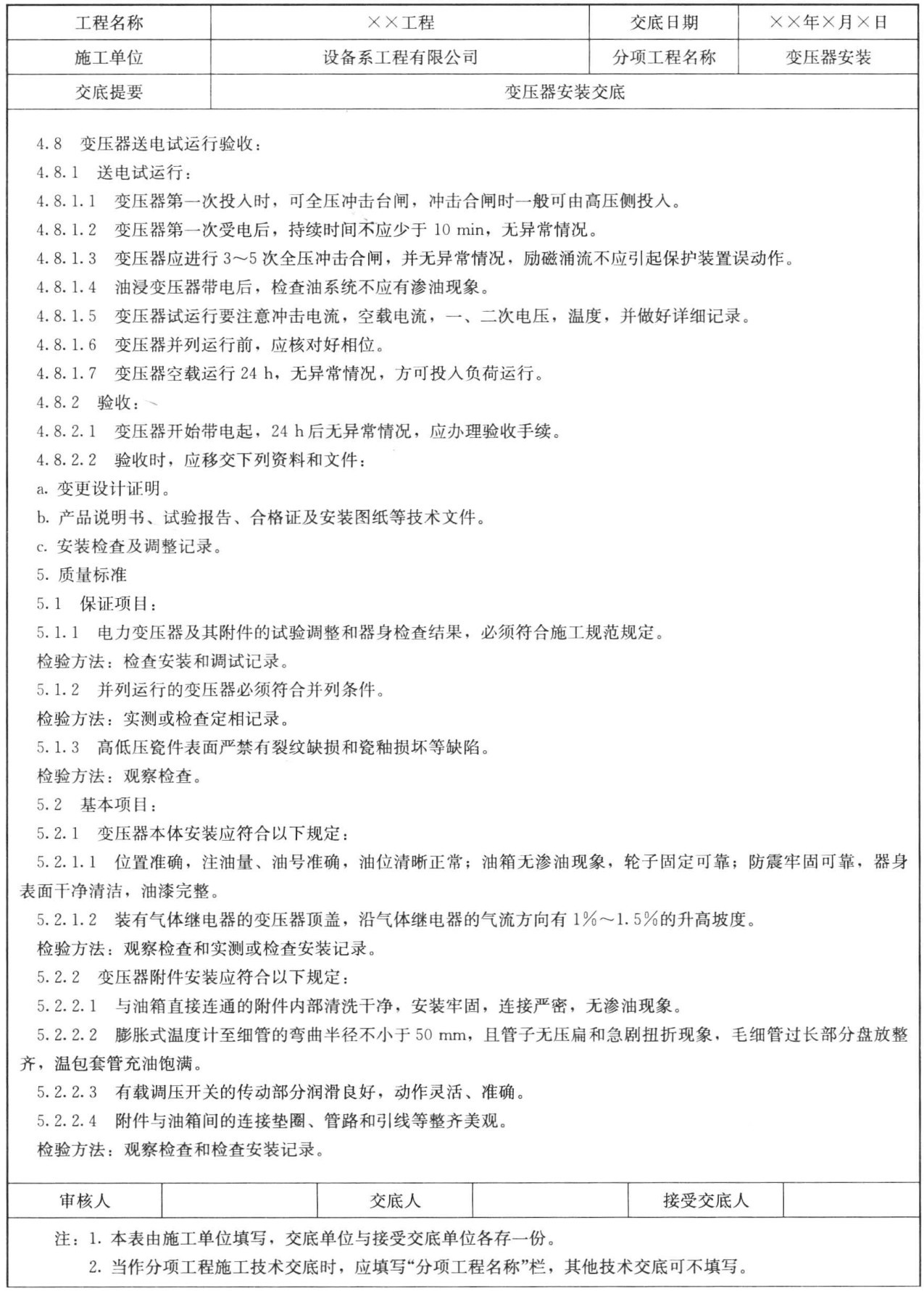

质量检验的标准按照任务资讯中的质量验收规范内容完成。技术交底记录填写见表7-8。

任务2：变压器安装的施工质量验收记录。

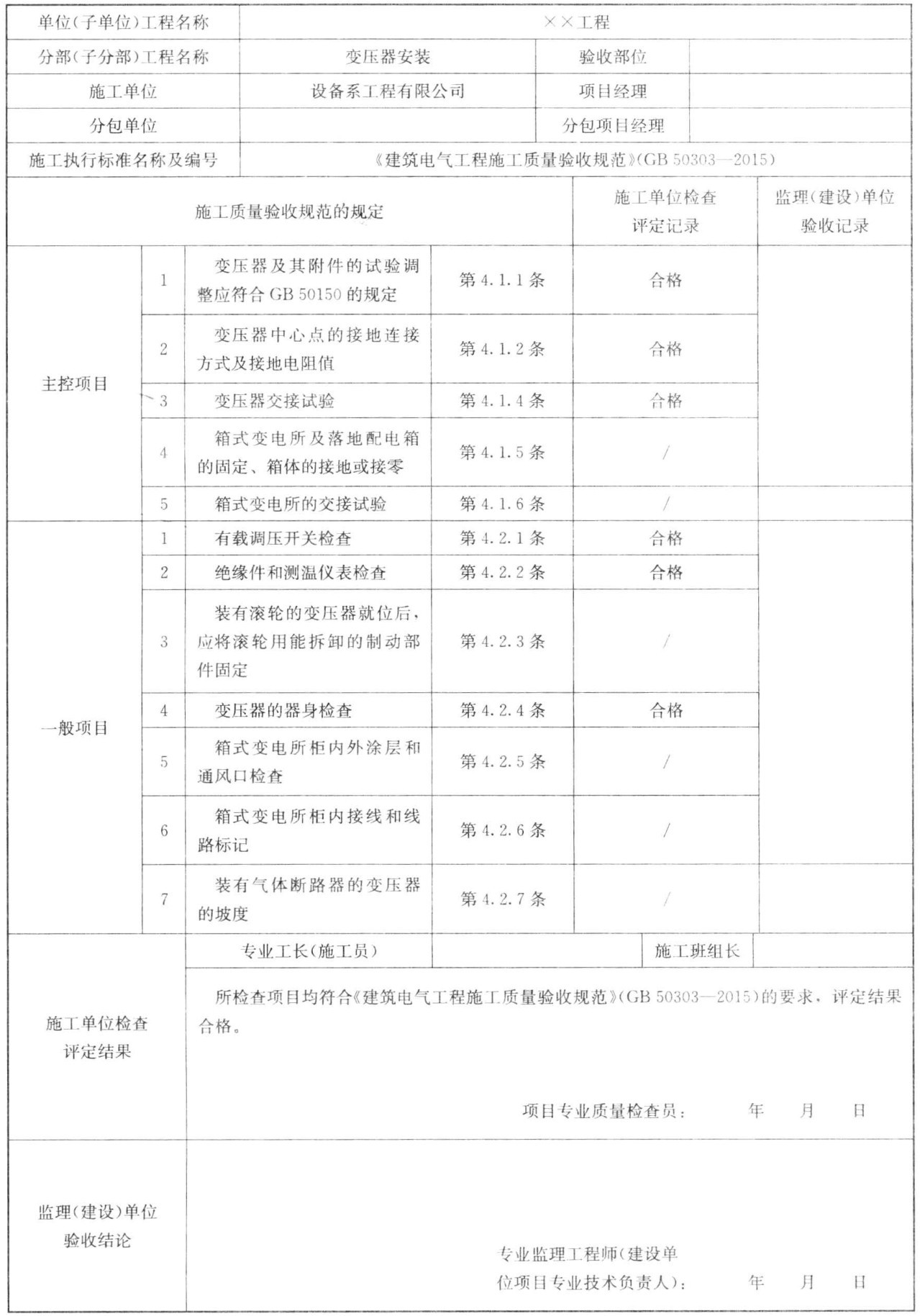

施工单位在施工阶段的质量验收主要是检验批的质量检验，在具体填写过程中主要是工程项目验收部位发生的《电气工程验收规范》中规定的主控项目和一般项目是否合格，作出详尽合理的摘要记录。具体见表7-9。
