（一）照明基本知识

1.照明方式

照明方式可分为四种，即一般照明、分区一般照明（当某一工作区需要高于一般照明照度时采用的照明方式）、局部照明和混合照明。

2.照明种类

照明种类可分为六种，即正常照明、应急照明（包括备用照明、疏散照明和安全照明）、值班照明、警卫照明、障碍照明和装饰照明。

3.电光源的分类

电光源根据光的产生原理可分为热辐射光源和气体放电光源。热辐射光源是利用物体加热时辐射发光的原理所制造的光源，包括白炽灯和卤钨灯。气体放电光源是利用气体放电时发光的原理所制造的光源，如荧光灯、高压汞灯、高压钠灯、金属卤化物和氙灯等。

4.灯具的分类

根据灯具的结构形式，可将灯具分为开启型、闭合型、封闭型、密闭型、防爆安全型等。

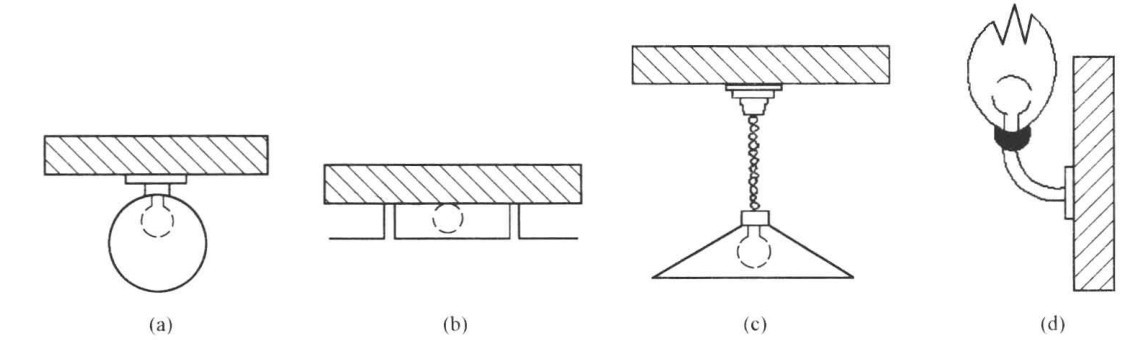

根据灯具的安装方式，可将灯具分为吸顶式、嵌入式、悬挂式和壁装式等，如图3-1所示。

（二）施工基本要求

照明灯具应符合下列规定：

（1）查验合格证，新型气体放电灯具应有随带技术文件。

（2）外观检查：灯具涂层完整、无损伤，附件齐全。防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志。

（3）对成套灯具的绝缘电阻、内部接线等性能进行现场抽样检测。灯具的绝缘电阻值不小于2MΩ，内部接线为铜芯绝缘电线，芯线截面面积不小于0.2mm2，橡胶或聚氯乙烯（PVC）绝缘电线的绝缘层厚度不小于0.6mm。对游泳池和类似场所灯具（水下灯及防水灯具）的密闭和绝缘性能有异议时，按批抽样送有资质的试验室检测。

（4）对安装灯具的预埋螺栓、吊杆和吊顶上嵌入式灯具安装专用骨架等完成，按设计要求做承载试验合格，才能安装灯具。

（5）影响灯具安装的模板、脚手架拆除，天棚和墙面喷浆、油漆或壁纸等及地面清理工作基本完成后，才能安装灯具。

（6）导线绝缘测试合格，才能灯具接线。

（7）高空安装的灯具，地面通断电试验合格，才能安装。

（三）质量验收规范主控项目要求

1.普通灯具安装

（1）灯具的固定应符合下列规定：

1）灯具固定应牢固可靠，在砌体和混凝土结构上严禁使用木楔、尼龙塞或塑料塞固定。

2）质量大于10kg的灯具，固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，且持续时间不得少于15min。

检查数量：第1）款按每检验批的灯具数量抽查5％，且不得少于1套；第2）款全数检查。

检查方法：施工或强度试验时观察检查，查阅灯具固定装置及悬吊装置的载荷强度试验记录。

（2）悬吊式灯具安装应符合下列规定：

1）带升降器的软线吊灯在吊线展开后，灯具下沿应高于工作台面0.3m。

2）质量大于0.5kg的软线吊灯，灯具的电源线不应受力。

3）质量大于3kg的悬吊灯具，固定在螺栓或预埋吊钩上，螺栓或预埋吊钩的直径不应小于灯具挂销的直径，且不应小于6mm。

4）当采用钢管作灯具吊杆时，其内径不应小于10mm，壁厚不应小于1.5mm。

5）灯具与固定装置及灯具连接件之间采用螺纹连接的，螺纹啮合扣数不应少于5扣。

检查数量：按每检验批的不同灯具型号各抽查5％，且各不得少于1套。

检查方法：观察检查并用尺量检查。

（3）吸顶上或墙面上安装灯具，其固定用的螺栓或螺钉不应少于2个，灯具应紧贴饰面。

检查数量：按每检验批的不同安装形式各抽查5％，且各不得少于1套。

检查方法：观察检查。

（4）由接线盒引至嵌入式灯具或槽灯的绝缘导线应符合下列规定：

1）绝缘导线应采用柔性导管保护，不得裸露，且不应在灯槽内明敷。

2）柔性导管与灯具壳体应采用专用接头连接。

检查数量：按每检验批的灯具数量抽查5％，且不得少于1套。

检查方法：观察检查。

（5）普通灯具的I类灯具外露可导电部分必须采用铜芯软导线与保护导体可靠连接，连接处应设置接地标识，铜芯软导线的截面面积应与进入灯具电源线的截面面积相同。

检查数量：按每检验批的灯具数量抽查5％，且不得少于1套。

检查方法：尺量检查、工具拧紧和测量检查。

（6）除采用安全电压以外，当设计无要求时，敞开式灯具的灯头对地面的距离应大于2.5m。

检查数量：按每检验批的灯具数量抽查10％，且各不得少于1套。

检查方法：观察检查并用尺量检查。

（7）埋地灯安装应符合下列规定：

1）埋地灯的防护等级应符合设计要求。

2）埋地灯的接线盒应采用防护等级为IPX7的防水接线盒，盒内绝缘导线接头应做防水绝缘处理。

检查数量：按灯具总数抽查5％，且不得少于1套。

检查方法：观察检查，查阅产品进场验收记录及产品质量合格证明文件。

（8）庭院灯、建筑物附属路灯安装应符合下列规定：

1）灯具与基础固定应可靠，地脚螺栓备帽应齐全；灯具接线盒应采用防护等级不小于IPX5的防水接线盒，盒盖防水密封垫应齐全、完整。

2）灯具的电器保护装置应齐全，规格应与灯具适配。

3）灯杆的检修门应采取防水措施，且闭锁防盗装置完好。

检查数量：按灯具型号各抽查5％，且各不得少于1套。

检查方法：观察检查、工具拧紧及用手感检查，查阅产品进场验收记录及产品质量合格证明文件。

（9）安装在公共场所的大型灯具的玻璃罩，应采取防止玻璃罩向下溅落的措施。

检查数量：全数检查。

检查方法：观察检查。

（10）LED灯具安装应符合下列规定：

1）灯具安装应牢固可靠，饰面不应使用胶类粘贴。

2）灯具安装位置应有较好的散热条件，且不宜安装在潮湿场所。

3）灯具所用的金属防水接头密封圈应齐全、完好。

4）灯具的驱动电源、电子控制装置室外安装时，应置于金属箱（盒）内；金属箱（盒）的IP防护等级和散热应符合设计要求，驱动电源的极性标记应清晰、完整。

5）室外灯具配线管路应按明配管敷设，且应具备防雨功能，IP防护等级应符合设计要求。

检查数量：按灯具型号各抽查5％，且各不得少于1套。

检查方法：观察检查，查阅产品进场验收记录及产品质量合格证明文件。

2.专用灯具安装

（1）专用灯具的I类灯具外露可导电部分必须用铜芯软导线与保护导体可靠连接，连接处应设置接地标识，铜芯软导线的截面面积应与进入灯具的电源线的截面面积相同。

检查数量：按每检验批的灯具数量抽查5％，且不得少于1套。

检查方法：尺量检查、工具拧紧和测量检查。

（2）手术台无影灯安装应符合下列规定：

1）固定灯座的螺栓数量不应少于灯具法兰底座上的固定孔数，且螺栓直径应与底座孔径相适配；螺栓应采用双螺母锁固。

2）无影灯的固定装置除应按上述1）款进行均布载荷试验外，还应符合产品技术文件的要求。

检查数量：全数检查。

检查方法：施工或强度试验时观察检查，查阅灯具固定装置的载荷强度试验记录。

（3）应急灯具安装应符合下列规定：

1）消防应急照明回路的设置除应符合设计要求外，还应符合防火分区设置的要求，穿越不同防火分区时应采取防火隔堵措施。

2）对于应急灯具、运行中温度大于60℃的灯具，当靠近可燃物时，应采取隔热、散热等防火措施。

3）EPS供电的应急灯具安装完毕后，应检验EPS供电运行的最少持续供电时间，并应符合设计要求。

4）安全出口指示标志灯设置应符合设计要求。

5）疏散指示标志灯安装高度及设置部位应符合设计要求。

6）疏散指示标志灯的设置不应影响正常通行，且不应在其周围设置容易混同疏散标志灯的其他标志牌等。

7）疏散指示标志灯的工作应正常，并应符合设计要求。

8）消防应急照明线路在非燃烧体内穿钢导管暗敷时，暗敷钢导管保护层厚度不应小于30mm。

检查数量：第2）款全数检查；第1）款、第3）～第7）款按每检验批的灯具型号各抽查10％，且均不得少于1套；第8）款按检验批数量抽查10％，且不得少于1个检验批。

检查方法：第1）款、第2）款、第4）～第7）款观察检查，第3）款试验检验并核对设计文件，第8）款尺量检查、查阅隐蔽工程检查记录。

（4）霓虹灯安装应符合下列规定：

1）霓虹灯管应完好、无破裂。

2）灯管应采用专用的绝缘支架固定，且牢固可靠；灯管固定后，与建（构）筑物表面的距离不宜小于20mm。

3）霓虹灯专用变压器应为双绕组式，所供灯管长度不应大于允许负载长度，露天安装时应采取防雨措施。

4）霓虹灯专用变压器的二次侧和灯管间的连接线应采用额定电压大于15kV的高压绝缘导线，导线连接应牢固，防护措施应完好；高压绝缘导线与附着物表面的距离不应小于20mm。

检查数量：全数检查。

检查方法：观察检查并用尺量和手感检查。

（5）高压钠灯、金属卤化物灯安装应符合下列规定：

1）光源及附件应与镇流器、触发器和限流器配套使用，触发器与灯具本体的距离应符合产品技术文件的要求。

2）电源线应经接线柱连接，不应使电源线靠近灯具表面。

检查数量：按灯具型号各抽查10％，且均不得少于1套。

检查方法：观察检查并用尺量检查，核对产品技术文件。

（6）景观照明灯具安装应符合下列规定：

1）在人行道等人员来往密集场所安装的落地式灯具，当无围栏防护时，灯具距地面的高度应大于2.5m。

2）金属构架及金属保护管应分别与保护导体采用焊接或螺栓连接，连接处应设置接地标识。

检查数量：全数检查。

检查方法：观察检查并用尺量检查，查阅隐蔽工程检查记录。

（7）航空障碍标志灯安装应符合下列规定：

1）灯具安装应牢固可靠，且应有维修和更换光源的措施。

2）当灯具在烟囱顶上装设时，应安装在低于烟囱口1.5～3m的部位且呈正三角形水平排列。

3）对于安装在屋面接闪器保护范围以外的灯具，当需设置接闪器时，其接闪器应与屋面接闪器可靠连接。

检查数量：全数检查。

检查方法：观察检查，查阅隐蔽工程检查记录。

（8）太阳能灯具安装应符合下列规定：

1）太阳能灯具与基础固定应可靠，地脚螺栓有防松措施，灯具接线盒盖的防水密封垫应齐全、完整。

2）灯具表面应平整光洁、色泽均匀，不应有明显的裂纹、划痕、缺损、锈蚀及变形等缺陷。

检查数量：按灯具数量抽查10％，且不得少于1套。

检查方法：观察检查和手感检查。

（9）洁净场所灯具嵌入安装时，灯具与天棚之间的间隙应用密封胶条和衬垫密封，密封胶条和衬垫应平整，不得扭曲、折叠。

检查数量：按灯具数量抽查10％，且不得少于1套。

检查方法：观察检查。

（10）游泳池和类似场所灯具（水下灯及防水灯具）安装应符合下列规定：

1）当引入灯具的电源采用导管保护时，应采用塑料导管。

2）固定在水池构筑物上的所有金属部件应与保护联结导体可靠连接，并应设置标识。

检查数量：全数检查。

检查方法：观察检查和手感检查，查阅隐蔽工程检查记录和等电位联结导通性测试记录。

（四）质量验收规范一般项目要求

1.普通灯具安装

（1）引向单个灯具的绝缘导线截面面积应与灯具功率相匹配，绝缘铜芯导线的线芯截面积不应小于1mm2。

检查数量：按每检验批的灯具数量抽查5％，且不得少于1套。

检查方法：观察检查。

（2）灯具的外形、灯头及其接线应符合下列规定：

1）灯具及其配件齐全，不应有机械损伤、变形、涂层剥落和灯罩破裂等缺陷。

2）软线吊灯的软线两端做保护扣，两端芯线应搪锡；当装升降器时，采用安全灯头。

3）除敞开式灯具外，其他各类容量在100W及以上的灯具，引人线应采用瓷管、矿棉等不燃材料作隔热保护。

4）连接灯具的软线应盘扣、搪锡压线，当采用螺口灯头时，相线应接于螺口灯头中间的端子上。

5）灯座的绝缘外壳不应破损和漏电；带有开关的灯座，开关手柄无裸露的金属部分。

检查数量：按每检验批的灯具型号各抽查5％，且各不得少于1套。

检查方法：观察检查。

（3）灯具表面及其附件的高温部位靠近可燃物时，应采取隔热、散热等防火保护措施。

检查数量：按每检验批的灯具总数量抽查20％，且各不得少于1套。

检查方法：观察检查。

（4）高低压配电设备、裸母线及电梯曳引机的正上方不应安装灯具。

检查数量：全数检查。

检查方法：观察检查。

（5）投光灯的底座及支架应牢固，枢轴应沿需要的光轴方向拧紧固定。

检查数量：按灯具总数抽查10％，且不得少于1套。

检查方法：观察检查和手感检查。

（6）聚光灯和类似灯具出光口面与被照物体的最短距离应符合产品技术文件要求。

检查数量：按灯具型号各抽查10％，且各不得少于1套。

检查方法：尺量检查，并核对产品技术文件。

（7）导轨灯的灯具功率和载荷应与导轨额定载流量和最大允许载荷相适配。

检查数量：按灯具总数抽查10％，且不得少于1台。

检查方法：观察检查并核对产品技术文件。

（8）露天安装的灯具应有泄水孔，且泄水孔应设置在灯具腔体的底部。灯具及其附件、紧固件、底座和与其相连的导管、接线盒等应有防腐蚀和防水措施。

检查数量：按灯具数量抽查10％，且不得少于1套。

检查方法：观察检查。

（9）安装于槽盒底部的荧光灯具应紧贴槽盒底部，并应固定牢固。

检查数量：按每检验批的灯具数量抽查10％，且不得少于1套。

检查方法：观察检查和手感检查。

（10）庭院灯、建筑物附属路灯安装应符合下列规定：

1）灯具的自动通、断电源控制装置应动作准确。

2）灯具应固定可靠，灯位正确，紧固件应齐全、拧紧。

检查数量：按灯具型号各抽查10％，且各不得少于1套。

检查方法：模拟试验、观察检查和手感检查。

2.专用灯具安装

（1）手术台无影灯安装应符合下列规定：

1）底座紧贴顶板，四周无缝隙。

2）表面保持整洁、无污染，灯具镀、涂层完整无划伤。

检查数量：全数检查。

检查方法：观察检查。

（2）当应急电源或镇流器与灯具分离安装时，应固定可靠，应急电源或镇流器与灯具本体之间的连接绝缘导线应用金属柔性导管保护，且导线不得外露。

检查数量：按每检验批的灯具数量抽查10％，且不得少于1套。

检查方法：观察检查和手感检查。

（3）霓虹灯安装应符合下列规定：

1）明装的霓虹灯变压器安装高度低于3.5m时应采取防护措施；室外安装距离晒台、窗口、架空线等不应小于1m，并应有防雨措施。

2）霓虹灯变压器应固定可靠，安装位置宜方便检修，且应隐蔽在不易被非检修人触及的场所。

3）当橱窗内装有霓虹灯时，橱窗门与霓虹灯变压器一次侧开关应有联锁装置，开门时不得接通霓虹灯变压器的电源。

4）霓虹灯变压器二次侧的绝缘导线应采用高绝缘材料的支持物固定，对于支持点的距离，水平线段不应大于0.5m，垂直线段不应大于0.75m。

5）霓虹灯管附着基面及其托架应采用金属或不燃材料制作，并应固定可靠，室外安装时应耐风压。

检查数量：按灯具安装部位各抽查10％，且各不得少于1套。

检查方法：观察检查并用尺量和手感检查。

（4）高压钠灯、金属卤化物灯的安装应符合下列规定：

1）灯具的额定电压、支架形式和安装方式应符合设计要求。

2）光源的安装朝向应符合产品技术文件的要求。

检查数量：按灯具型号各抽查10％，且各不得少于1套。

检查方法：观察检查并查验产品技术文件、核对设计文件。

（5）建筑物景观照明灯具构架应固定可靠，地脚螺栓拧紧，备帽齐全；灯具的螺栓应紧固、无遗漏。灯具外露的绝缘导线或电缆应有金属柔性导管保护。

检查数量：按灯具数量抽查10％，且不得少于1套。

检查方法：观察检查和手感检查。

（6）航空障碍标志灯安装位置应符合设计要求，灯具的自动通、断电源控制装置应动作准确。

检查数量：全数检查。

检查方法：模拟试验和观察检查。

（7）太阳能灯具的电池板朝向和仰角调整应符合地区纬度，迎光面上应无遮挡物，电池板上方应无直射光源。电池组件与支架连接应牢固可靠，组件的输出线不应裸露，并应用扎带绑扎固定。

检查数量：按灯具总数抽查10％，且不得少于1套。

检查方法：观察检查。

（五）施工工艺流程

灯具安装施工工艺主要包括检查灯具、组装灯具、安装灯具和通电试运行。

1.灯具检查

（1）根据灯具的安装场所检查灯具是否符合要求：

1）在易燃易爆场所应采用防爆式灯具。

2）有腐蚀性气体及特征潮湿的场所应采用封闭式灯具，灯具的各部件应做好防腐处理。

3）潮湿的厂房内和户外的灯具应采用有汇水孔的封闭式灯具。

4）多尘的场所应根据粉尘的浓度及性质，采用封闭式或密闭式灯具。

5）灼热多尘场所（如出钢、出铁、轧钢等场所）应采用投光灯。

6）可能受机械损伤的厂房内，应采用有保护网的灯具。

7）震动场所（如有锻锤、空压机、桥式起重机等），灯具应有防震措施（如采用吊链软性连接）。

8）除开敞式外，其他各类灯具的灯泡容量在100W及以上者均应采用瓷灯口。

（2）灯内配线检查：

1）灯内配线应符合设计要求及有关规定。

2）穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡。

3）灯箱内的导线不应过于靠近热光源，并应采取隔热措施。

4）使用螺灯口时，相线必须压在灯芯柱上。

（3）特征灯具检查：

1）各种标志灯的指示方向正确无误。

2）应急灯必须灵敏可靠。

3）事故照明灯具应有特殊标志。

4）供局部照明的变压器必须是双圈的，初级、次级均应装有熔断器。

5）携带式局部照明灯具用的导线，宜采用橡套导线，接地或接零线应在同一护套内。

2.组装灯具

（1）组合式吸顶花灯的组装。

1）首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺钉固定，将其连成一体，然后按照说明书及示意图把各个灯口装好。

2）确定出线和走线的位置，将端子板（瓷接头）用机螺钉固定在托板上。

3）根据已固定好的端子板（瓷接头）至各灯口的距离掐线，把掐好的导线削出线芯，盘好圈后，进行涮锡。然后压入各个灯口，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。

（2）吊顶花灯组装。首先将导线从各个灯口穿到灯具本身的接线盒里。一端盘圈、漏锡后压入各个灯口。理顺各个灯头的相线和零线，另一端涮锡后根据相序分别连接，包扎并甩出电源引入线，最后将电源引入线从吊杆中穿出。根据灯具的组装示意图，进行各部件的组装。选择适宜的场地，戴上纱线手套，灯内穿线的长度适宜，多股软线应涮锡，理顺导线，用尼龙扎带绑扎避开灯泡的发热区。

3.安装灯具

（1）吊灯安装。吊灯安装分为吊线式、吊链式和吊管式三种形式。

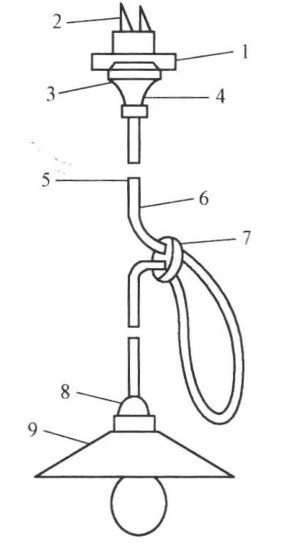

吊线式灯具安装：首先将电源线套上保护用塑料软管从木台线孔穿出，然后将木台固定。将吊线盒安装在木台上，从吊线盒的接线螺栓上引出软线，软线的另一端接到灯座上。软线吊灯仅限于质量为1kg以下灯具安装，超过者应该采用吊链式或吊管式安装，如图3-2所示。

吊链式灯具安装：根据灯具的安装高度确定吊链长度，将吊链挂在灯箱的挂钩上，并将导线依次编叉在吊链内，引入灯箱。灯线不应该承受拉力。

吊管式灯具安装：根据灯具的安装高度确定吊杆长度。将导线穿在吊管内。采用钢管作为吊管时，钢管内径不应小于10mm，以利于穿线。钢管壁厚不应小于1.5mm。

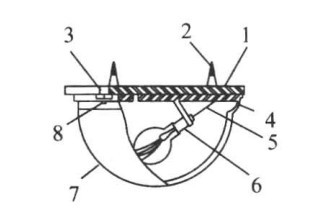

（2）吸顶灯安装。吸顶灯安装一般可直接将木台固定在天棚的预埋木砖上或用预埋的螺栓固定，然后再把灯具固定在木台上，如图3-3所示。若灯泡和木台距离太近（如半扁灯罩），应在灯泡与木台间放置隔热层（石棉板或石棉布等）。

（3）壁灯安装。壁灯可以安装在墙上或柱子上。当安装在墙上时，一般在砌墙时应预埋木砖，禁止用木楔代替木砖，也可以预埋螺栓或用膨胀螺栓固定；当安装在柱子上时，一般应在柱子上预埋金属构件将金属构件固定在柱子上，然后再将壁灯固定在金属构件上，如图3-4所示。

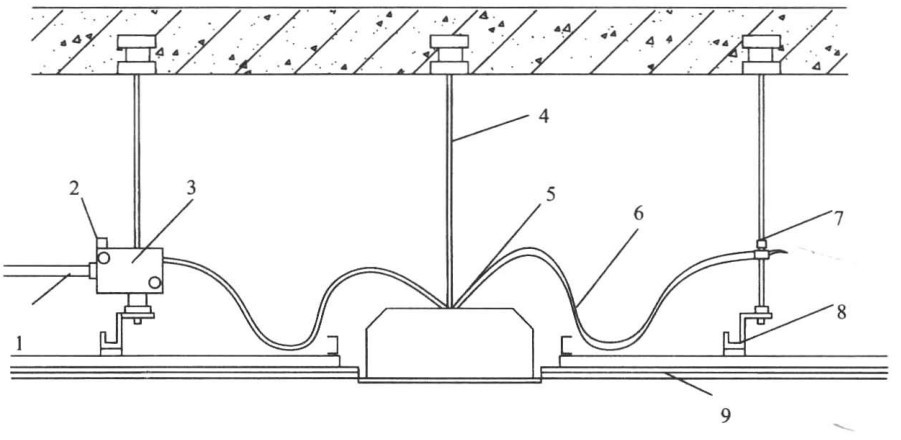

（4）嵌入式灯具安装。天棚内安装灯具专用支架，根据灯具的位置和大小在天棚上开孔，安装灯具。灯线应留有余量，固定灯罩的边框边缘应紧贴在天棚表面上。矩形灯具的边缘应与天棚的装修线平行，如图3-5所示。

4.通电试运行

灯具安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，如果发现问题必须先断电，然后查找原因进行修复。

公共建筑照明系统通电试运行时间为24h，所有照明灯具必须开启，并每2h记录运行状况1次（各照明回路电压、电流），连续24h运行无故障为合格，试运行记录应签字确认。
