二、任务资讯
（一）电缆竖井基本知识
电缆竖井是强电竖井与弱电竖井的总称。电缆竖井的位置宜设在敷设中心，进出线方便、上下层对应贯通处。在每楼层竖井间应设维修检修门，并应向公共走廊开启。墙壁耐火极限和门的耐火等级应满足消防有关规范。电缆竖井间内设备及管线施工完毕后，所有孔洞应作防火密闭封堵与隔离。
电缆竖井的数量要根据楼层面积大小和大楼形体供电半径大小及防火分区等综合考虑。一般楼层面积在800～1000m2设强、弱电竖井各一个，超过1000m2宜各设两个。当强、弱电合用竖井间时，强电设备与弱电设备宜分两侧墙面布置或采取隔离措施。
电缆竖井间的面积需根据管线及设备的多少确定。一般需进人操作的，其操作通道宽度不小于0.8m，不进人操作的只考虑管线及设备安装，强电竖井间深度不宜小于0.5m，弱电竖井间深度不宜小于0.4m。电气竖井间的构造材料可以用砖、混凝土和钢筋混凝土等。竖井间内地坪宜高出本层地坪150mm。电缆竖井内应设有照明灯及220V、10A单相三孔检修插座，超过100m的高层建筑电缆竖井间内应设火灾自动报警系统。如电缆竖井间内安装设备因工艺对环境有要求时，应满足工艺要求。
（二）施工基本要求
电缆竖井内电缆敷设的施工要求参见直埋电缆敷设的施工要求，相同之处在此不再赘述。
（1）电缆敷设应符合下列规定：
1）支架安装前，应先清除电缆沟、电气竖井内的施工临时设施、模板及建筑废料等，并应对支架进行测量定位。
2）电缆敷设前，电缆支架、电缆导管、梯架、托盘和槽盒应完成安装，并已与保护导体完成连接且经检查应合格。
3）电缆敷设前，绝缘测试应合格。
4）通电前，电缆交接试验应合格，检查并确认线路去向、相位和防火隔堵措施等应符合设计要求。
（2）电缆头部件、导线连接器及接线端子的进场验收应符合下列规定：
1）查验合格证及相关技术文件，并应符合下列规定：
①铝及铝合金电缆附件应具有与电缆导体匹配的检测报告。
②矿物绝缘电极的中间连接附件的耐火等级不应低于电缆本体的耐火等级。
③导线连接器和接线端子的额定电压、连接容量及防护等级应满足设计要求。
2）外观检查：部件应齐全，包装标识和产品标志应清晰，表面应无裂纹和气孔，随带的袋装涂料或填料不应泄漏，铝及铝合金电缆用接线端子和接头附件的压接圆筒内表面应有抗氧化剂；矿物绝缘电缆专用终端接线端子规格应与电缆相适配；导线连接器的产品标识应清晰明了、经久耐用。
（3）电缆头制作和接线应符合下列规定：
1）电缆头制作前，电缆绝缘电阻测试应合格，检查并确认电缆头的连接位置、连接长度应满足要求。
2）控制电缆接线前，应确认绝缘电阻测试合格，校线正确。
3）电力电缆或绝缘导线接线前，电缆交接试验或绝缘电阻测试应合格，相位核对应正确。
（4）电缆线路安装前，建筑工程应具备下列条件：
1）预埋件敷设设计，安置牢固。
2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，人孔爬梯的安装已完成。
3）电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全。
4）电缆线路敷设后，不能再进行的建筑工程工作应结束。
5）电缆沟排水畅通，电缆室的门窗安装完毕。
（5）电缆线路安装完毕后投入运行前，建筑工程应完成由于预埋件补遗、开孔、扩孔等需要而造成的建筑工程修饰工作。
（6）电缆的防火阻燃应采取下列措施：
1）在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，应按设计要求用防火堵料密实封堵。
2）在重要回路的电缆，可单独敷设于专门的沟道中或耐火封闭槽盒内，或对其施加防火涂料、防火包带。
3）在电力电缆接头两侧及相邻电缆2～3m长的区段施加防火涂料或防火包带。
4）采用耐火或阻燃型电缆。
5）设置报警和灭火装置。
（7）在封堵电缆孔洞时，封堵应严实、可靠，不应有明显的裂缝和可见的孔隙，孔洞较大者应加耐火衬板后再封堵。
（三）质量验收规范主控项目要求
（1）金属电缆支架必须与保护导体可靠连接（该条为强制性条文，必须严格执行）。
检查数量：明敷的全数检查，暗敷的按每个检验批抽查20％且不得少于两处。
检查方法：观察检查并查阅隐蔽工程检查记录。
（2）电缆敷设不得存在绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
检查数量：全数检查。
检查方法：观察检查。
（3）当电缆敷设存在可能受到机械外力损伤、振动、浸水蚀性或污染物质等损害时，应采取防护措施。
检查数量：全数检查。
检查方法：观察检查。
（4）除设计要求外，并联使用的电力电缆的型号、规格、长度应相同。
检查数量：全数检查。
检查方法：核对设计图观察检查。
（5）交流单芯电缆或分相后的每相电缆不得单根独穿于钢导管内，固定用的夹具和支架不应形成闭合磁路（该条为强制性条文，必须严格执行）。
检查数量：全数检查。
检查方法：核对设计图观察检查。
（6）当电缆穿过零序电流互感器时，电缆金属护层和接地线应对地绝缘。对穿过零序电流互感器后制作的电缆头，其电缆接地线应回穿互感器后接地；对尚未穿过零序电流互感器的电缆接地线应在零序电流互感器前直接接地。
检查数量：按电缆穿过零序电流互感器的总数抽查5％，且不得少于1处。
检查方法：观察检查。
（7）电缆的敷设和排列布置应符合设计要求，矿物绝缘电缆敷设在温度变化大的场所、振动场所或穿越建筑物变形缝时应采取“S”或“Ω”弯。
检查数量：全数检查。
检查方法：观察检查。
（四）质量验收规范一般项目要求
（1）电缆支架安装应符合下列规定：
1）除设计要求外，承力建筑钢结构构件上不得熔焊支架且不得热加工开孔。
2）当设计无要求时，电缆支架层间最小距离不应小于表5-18的规定。层间净距不应小于2倍电缆外径加10mm，35kV电缆不应小于2倍电缆外径加50mm。

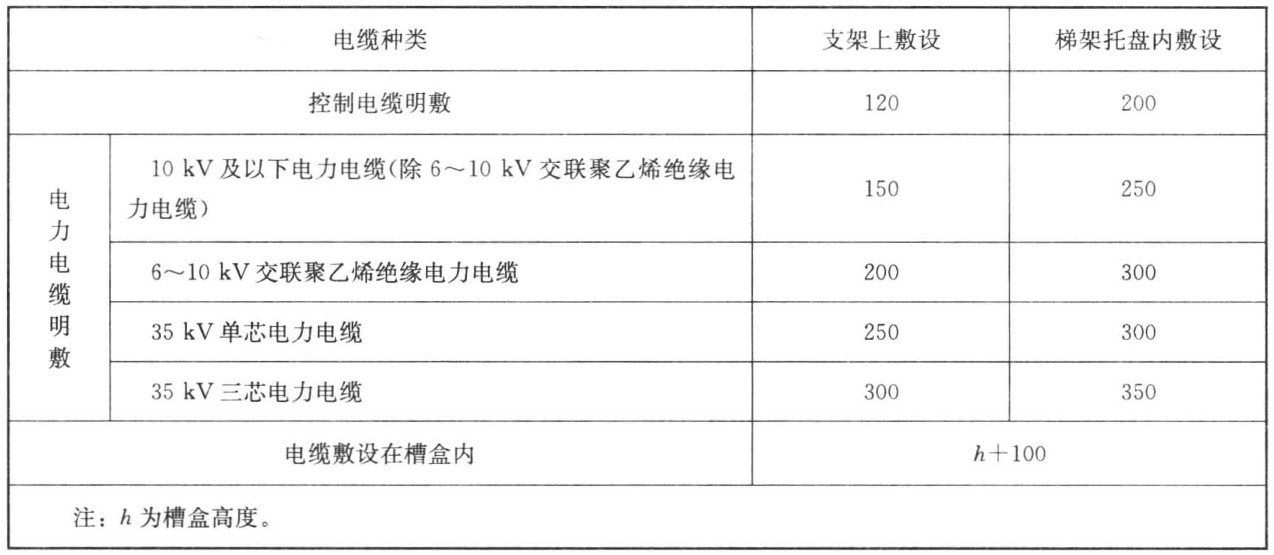

表5-18 电缆支架层间最小距离 mm
3）最上层电缆支架距构筑物顶板或梁底的最小净距应满足电缆引接至上方配电柜、台、箱、盘时电缆弯曲半径的要求，且不宜小于表5-22所列数值再加80～150mm；距其他设备的最小净距不应小于300mm，当无法满足要求时应设置防护板。
4）当设计无要求时，最下层电缆支架距沟底、地面的最小距离不应小于表5-19的规定。

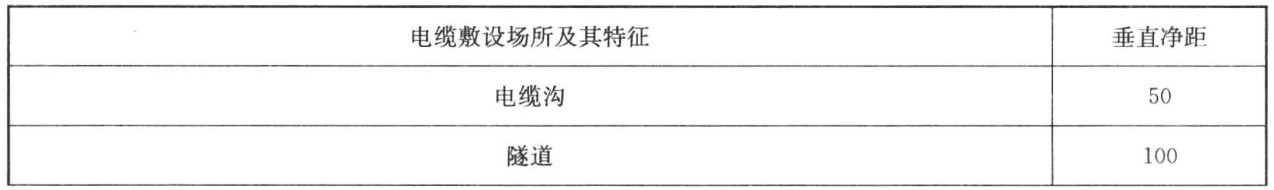

表5-19 最下层电缆支架距沟底、地面的最小净距 mm

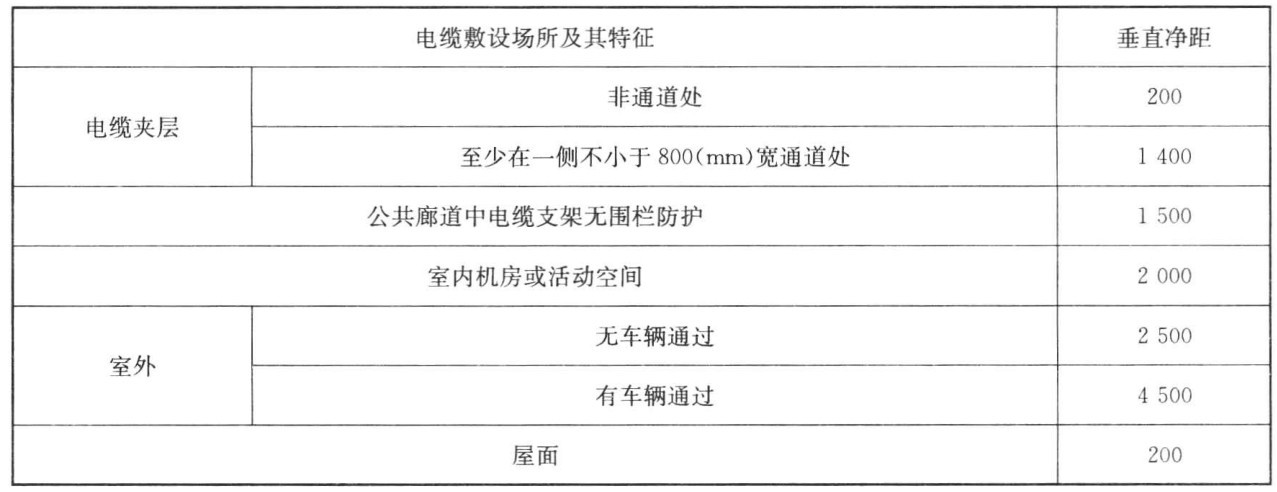

续表
5）当支架与预埋件焊接固定时，焊缝应饱满；当采用膨胀螺栓固定时，螺栓应适配、连接紧固、防松零件齐全，支架安装应牢固、无明显扭曲。
6）金属支架应防腐，位于室外及潮湿场所的应按设计要求做处理。
检查数量：第1）款全数检查，第2）款～第6）款按每个检验批的支架总数抽查10％，且各不得少于1处。
检查方法：观察检查，并用尺量检查。
（2）电缆敷设应符合下列规定：
1）电缆的敷设排列应顺直、整齐，并宜少交叉。
2）电缆转弯处的最小弯曲半径应符合表5-8的规定。
3）在电缆沟或电气竖井内垂直敷设或大于45°倾斜敷设的电缆应在每个支架上固定。
4）在梯架、托盘或槽盒内大于45°倾斜敷设的电缆应每隔2m固定，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处应设固定点。
5）当设计无要求时，电缆支持点间距不应大于表5-20的规定。

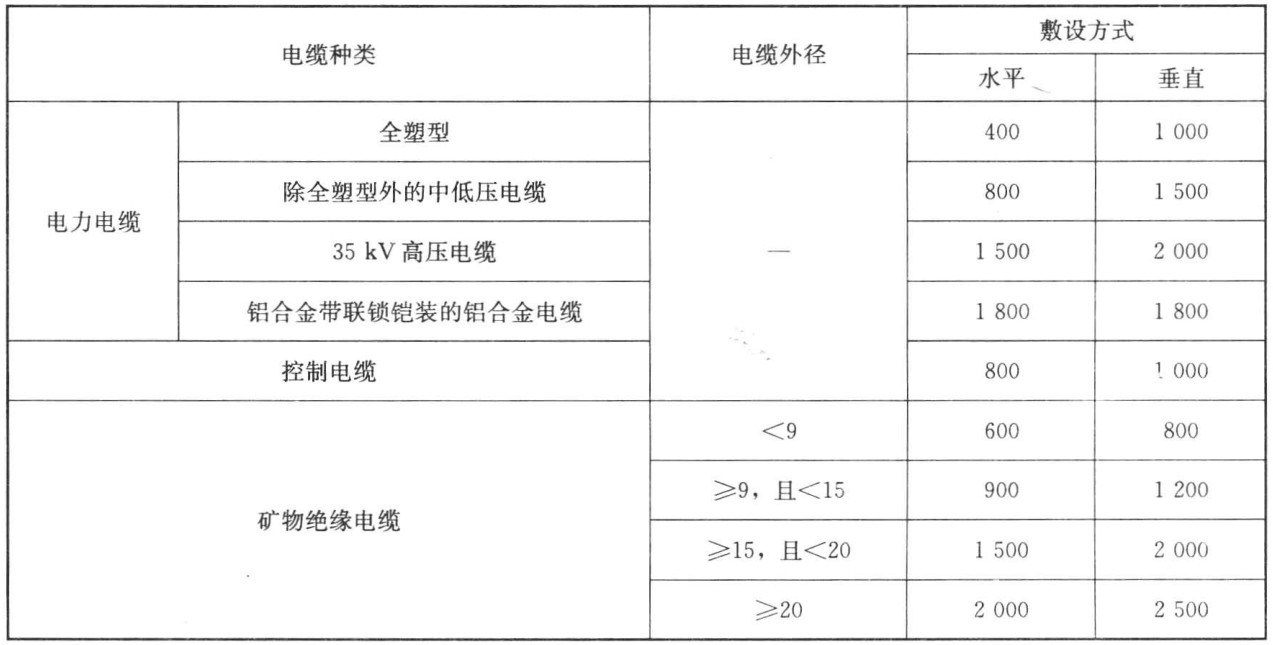

表5-20 电缆支持点间距 mm
6）当设计无要求时，电缆与管道的最小净距应符合《电气验收规范》附录F的规定。
7）无挤塑外护层电缆金属护套与金属支（吊）架直接接触的部位应采取防电化腐蚀的措施。
8）电缆出入电缆沟，电气竖井，建筑物，配电（控制）柜、台、箱处以及管子管口处等部位应采取防火或密封措施。
9）电缆出入电缆梯架、托盘、槽盒及配电（控制）柜、台、箱、盘处应做固定。
10）当电缆通过墙、楼板或室外敷设穿导管保护时，导管的内径不应小于电缆外径的1.5倍。
检查数量：按每检验批电缆线路抽查20％，且不得少于1条电缆线路并应能覆盖上述不同的检查内容。
检查方法：观察检查并用尺量检查，查阅电缆敷设记录。
（3）直埋电缆的上、下应有细砂或软土，回填土应无石块、砖头等尖锐硬物。
检查数量：全数检查。
检查方法：施工中观察检查并查阅隐蔽工程检查记录。
（4）电缆的首端、末端和分支处应设标志牌，直埋电缆应设标示桩。
检查数量：按每检验批的电缆线路抽查20％，且不得少于1条电缆线路。
检查方法：观察检查。
（五）施工工艺流程
1.电缆竖井内电缆敷设
竖井内垂直布线时，应考虑以下因素：①顶部最大变位和层间变位对干线的影响；②电线、电缆及金属保护管、罩等自重所带来的荷重影响及其固定方式；③垂直干线与分支干线的连接方法。
竖井内高压、低压和应急电源的电气线路，相互之间应保持0.30m及以上距离或采取隔离措施，并且高压线路应设有明显标志。强电和弱电线路有条件时，宜分别设置在不同竖井内。如受条件限制必须合用时，强电与弱电线路应分别布置在竖井两侧或采取隔离措施，以防止强电对弱电的干扰。竖井内不应有与其无关的管道等通过。
采用金属管配线时，配管由配电室引出后，一般可采用水平吊装的方式进入电气竖井内，然后沿支架在竖井内垂直敷设。当导线截面面积在50mm2及以下、长度为30m时，要装设接线盒（箱）；导线截面面积为120～240mm2、长度为18m时，就要装设中间接线盒（箱）。在竖井内，绝缘导线穿钢管配线，穿过楼板处，把钢管直接预埋在楼层间，不必留置洞口，也不再需要进行防火封堵了。由电气竖井内引至各用户的金属管，若管口向上时，应高出地坪一定距离。
对于消防用电设备的配电线路，在竖井内明敷设时，必须在金属管上采取防火保护措施。专供消防设备的电源配电箱，其全部器件、导线等均应采用耐火、耐热型。

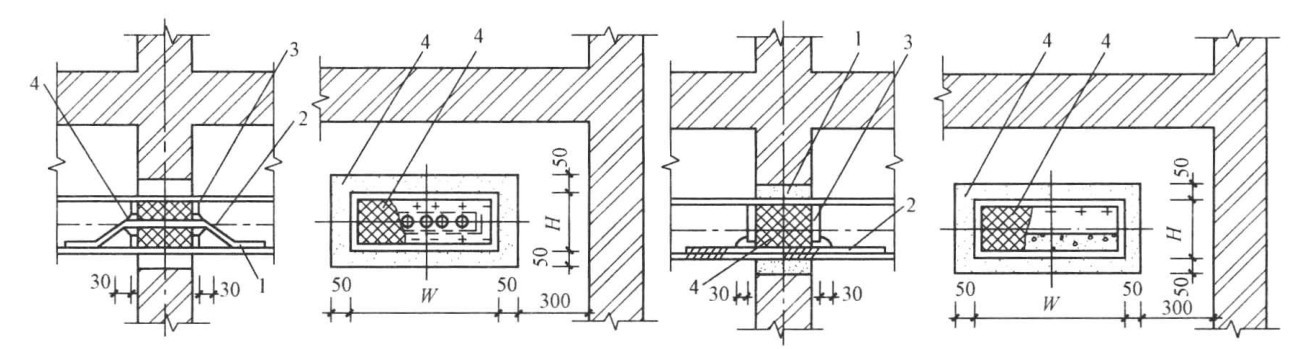

线槽水平吊装可以用角钢支架支撑，角钢支架可以用膨胀螺栓固定在建筑物楼板下方。吊装线槽的吊杆与膨胀螺栓的连接，可使用M10×40mm连接螺母进行。在金属线槽通过墙壁处，应用防火隔板进行隔离。金属线槽穿墙安装，如图5-7所示。在离墙1m范围内的金属线槽外壳应涂防火涂料。
图5-7 金属线槽穿墙安装
1—金属线槽；2—电缆；3—防火隔板；4—防火堵料

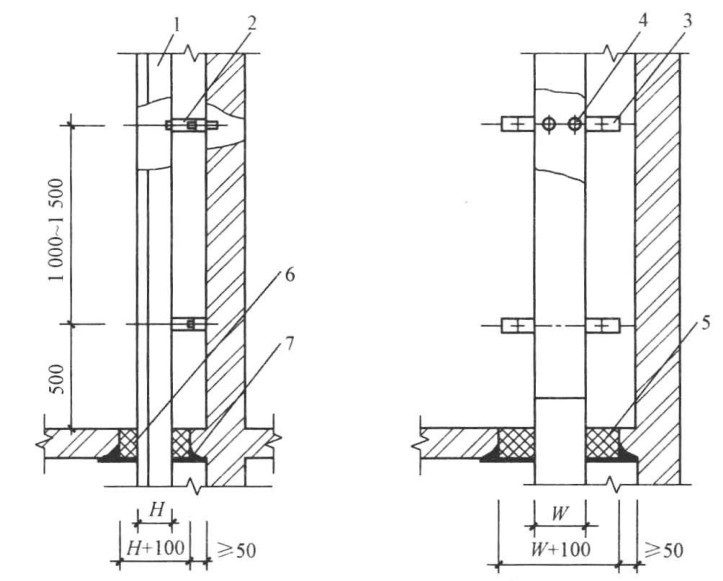

在电气竖井内金属线槽沿墙穿楼板安装时，使用M10×80mm膨胀螺栓与墙体固定，线槽槽底与扁钢支架之间用M6×10mm开槽盘头螺钉固定。金属线槽底部固定线槽的扁钢支架距楼地面距离为0.5m，固定支架中间距离为1～1.5m，金属线槽的支架应该用
12镀锌圆钢进行焊接连接作为接地干线。金属线槽穿过楼板处应设置预留洞，并预埋40mm× 40mm×4mm固定角钢做边框，用4mm厚钢板做防火隔板与预埋角钢边框固定，预留洞处用防火堵料密封。金属线槽沿墙穿楼板安装，如图5-8所示。
图5-8 金属线槽沿墙穿楼板安装
1—金属线槽；2—支架；3—膨胀螺栓；4—开槽盘头螺钉；5—防火堵料；6—防火隔板
金属线槽配线，电线或电缆在引出线槽时要穿金属管，电线或电缆不得有外露部分。管与线槽连接时，应在金属线槽侧面开孔，孔径与管径应相互吻合，线槽切口处应整齐、光滑，严禁用电、气焊开孔，金属管应用锁紧螺母和护口与线槽连接孔连接。由金属线槽配线端子箱安装，如图5-9所示。竖井内应敷有接地干线和接地端子。
2.电力电缆连接
由于电缆的绝缘层结构复杂，为了保证电缆连接后的整体绝缘性能及机械强度，在电缆敷设时要制作电缆头。在电缆首、末端使用的称为终端头，在电缆中间连接时使用的称为中间头。电缆头外壳与电缆金属护套及铠装层均应良好接地。

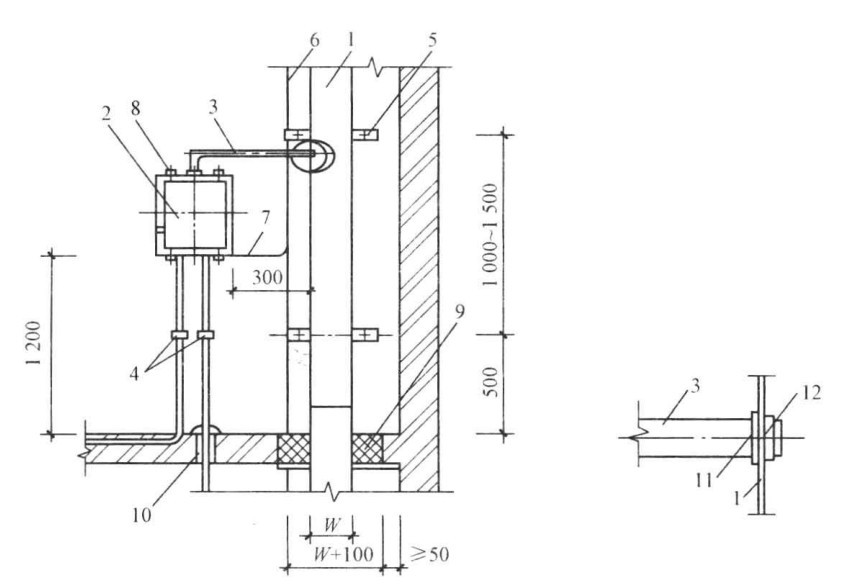

图5-9 金属线槽配线端子箱安装
1—金属线槽；2—端子箱；3—配线钢管；4—管卡子；5—M10×80mm膨胀螺栓；6—
12圆钢接地干线；7—
8连接线；8—M8×80mm膨胀螺栓；9、10—防火堵料；11—锁紧螺母；12—护口
在电缆干线与支线连接时通常使用分支接头。近年来，预制分支电力电缆的出现，免去了现场制作电缆头的麻烦。预制分支电力电缆由主干电缆、分支接头、分支电缆三部分组成。由于预制分支电力电缆的电缆接头是在工厂一次预制成型，免去了现场制作电缆接头的麻烦，提高了线路供电的可靠性。特别适用于住宅楼中主干电缆选用。由于预制分支电力电缆需要工厂定做，电缆订货选型时，需要向生产厂家提供以下资料：①主干电缆和分支电缆的规格与长度；②建筑物楼层层高；③用电点（配电盘）的位置等。电缆穿楼板和防火墙体处，应按防火规范要求进行防火封堵。预制分支电缆在竖井中安装的示意图和分支接头如图5-10和图5-11所示。
