二、任务资讯

（一）建筑电气工程图的组成及特点

1.建筑电气工程图的组成

建筑电气工程图能够表明建筑物电气工程的构成规模和功能，可以比较详细地描述电气装置的工作原理，提供安装技术数据和使用、维护方法。

常用的建筑电气工程图一般有电气设计说明、电缆清册、图例及设备材料表、电气系统图、电气总平面图、电气平面布置图、电路图、接线图、安装大样图等。

（1）说明性文件。

1）设计说明。设计说明主要阐述电气工程的建筑概况、设计依据、设计范围、工程要求、安装方法、安装标准、工艺要求及图中标注交代不清或没有必要用图表示的要求、标准、规范等。

2）图纸目录。图纸目录主要包括序号、图纸名称、图纸编号、图纸张数等。通过阅读图纸目录可以方便图纸识读。

3）图例。图例是用表格的形式列出该电气工程图纸中使用的图形符号或文字符号，其目的是使读图者易于读懂图样。

4）设备材料表。设备材料表一般都要列出该电气工程的主要设备及主要材料的规格、型号、数量、具体要求或产地。但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。

通常图例和设备材料表结合在一张表内。

5）电缆清册。电缆清册是用表格的形式来表示该电气工程中电缆的规格、型号、数量、走向、敷设方法、头尾接线部位等内容的图样，一般使用电缆较多的工程均有电缆清册，而简单的工程通常没有电缆清册。

（2）电气系统图。电气系统图是用单线图表示电能或电信号按回路分配出去的图样，主要表示各个回路的名称、用途、容量以及主要电气设备、开关元件及导线电缆的规格与型号等。通过电气系统图可以清楚地知道该系统的回路个数及主要用电设备的容量、控制方式、供电方式等。动力、照明、变配电系统、通信广播、有线电视、火灾报警、安全防范等都要用到系统图。

（3）电气总平面图。电气总平面图是在建筑总平面图的基础上绘制完成的，表示电源及电力负荷分布的图样，主要表示各建筑物的名称或用途、电力负荷的装机容量、电气线路的走向及变配电装置的位置、容量和电源进户的方向等。通过电气总平面图可以了解该项工程的概况，掌握电气负荷的分布及电源装置等。一般大型工程都有电气总平面图，在中、小型工程中则由动力平面图或照明平面图代替。

（4）电气平面布置图。电气平面布置图是在建筑物的平面图上标出电气设备、元件、管线实际布置的图样，主要表现它们的安装位置、安装方式、规格型号、数量及防雷装置、接地装置等，其是进行电气安装的主要依据。通过平面图可以知道单体建筑物及其各个不同的标高上装设的电气设备、元件及其管线等。其主要有动力、照明、变配电装置、各种机房、通信广播、有线电视、火灾报警、安全防范、防雷接地等平面图。

（5）电路图。人们习惯将电路图称为电气原理图，它是单独用来表示电气设备及元件控制方式及其控制线路的图样，主要表示电气设备及元件的起动、保护、信号、联锁、自动控制及测量等。通过电气原理图可以知道各设备元件的工作原理、控制方式，掌握建筑物的功能实现方法等。其主要是电气工程技术人员安装、调试和运行管理时使用的一种图。

（6）接线图。接线图是与电路图配套的图样，用来表示设备元件外部接线以及设备元件之间的接线。通过接线图可以知道系统控制的接线方式和控制电缆、控制线的走向及其布置等。一些简单的控制系统一般没有接线图。

（7）安装大样图。安装大样图一般是用来表示某一具体部位或某一设备元件的结构或具体安装方法的图样。一般非标的配电箱、控制柜等的制作安装都要用到大样图。大样图通常采用标准通用图集，在识图时应格外重视，在设计说明中通常会告知需参考哪些标准图集。

对于某一具体工程而言，由于工程的规模大小、安装施工的难易程度等原因，这些图样并非全部都存在，但其中电气系统图、电气平面布置图是必不可少的，所以它们是读图的重点内容。

2.建筑电气工程图的特点

建筑电气工程图的主要特点总结如下：

（1）以图形符号加注文字标注的简图形式表现。大多数建筑电气工程施工图是采用统一的图形符号并加注文字符号绘制出来的。各组成部分及电气元件只用图形符号表示，并在图形符号旁标注文字符号和数字编号等，而不具体表示其外形、结构和尺寸等内容。因为构成建筑电气工程的设备、元件、线路很多，结构类型不一，安装方式各异，只有借用统一的图形符号和文字符号来表达才更合适。所以，绘制和阅读建筑电气工程图，首先必须明确和熟悉这些图形符号所代表的内容和含义以及它们之间的相互关系。这些图形符号往往在图纸的设计总说明中以表格形式体现出来，识图前一定要认真阅读，不能用实际经验一概而论。

（2）建筑电气工程图中的回路必须是闭合的，是通过导线连接起来的。建筑电气工程施工图反映的是电工、电子电路的系统组成、工作原理和施工安装方法。在分析任何电路时，都必须使其构成闭合回路，保证电流能够流通，电气设备能够正常工作。一个电路的组成必须包括四个基本要素：电源、用电设备、导线和开关控制设备，这是分析的基础。

在这个闭合的回路中，电气元件设备彼此之间都是通过导线连接起来的，由此构成一个整体的电气通路，导线可长可短，能够比较方便地跨越较远的空间距离。正因为如此，电气工程图有时表达内容并不太集中或直观，电气设备安装位置和控制设备时常可能不在同处。这就要求我们在识图的过程中，要将各有关的图纸联系起来，对照阅读。通常情况下，应通过系统图、电路图去寻找元件设备之间的联系；通过平面平面图、接线图找其位置；对照阅读，这样才能提高读图的效率。

（3）建筑电气工程图往往与土建工程及其他安装工程的图纸有密切联系。建筑电气工程施工往往与主体工程（土建工程）及其他安装工程（如给水排水管道、工艺管道、采暖管道、通风空调管道等安装工程）施工相互配合进行。因此，建筑电气工程图与建筑结构工程图及其他安装工程图不能发生冲突。例如，电气设备的布置与土建平面布置、立面布置有关；线路走向与建筑结构的梁、板、柱、门窗等的位置、走向有关，还与管道的规格、用途、走向有关；安装方法与墙体结构有关；特别是一些暗敷线路、电气设备基础及各种电气预埋件更与土建工程密切相关。因此，阅读建筑电气工程图时应与有关的土建工程图、管道工程图等对应起来阅读。

（4）安装、使用、维修等方面的技术要求与国家标准、规范、规程等密切配合。阅读电气工程图的一个主要目的是用来编制施工方案和工程预算，指导工程施工，指导设备的维修和管理。而在建筑电气工程图中一些安装、使用、维修等方面的技术要求，在有关的国家标准和规范、规程中都有明确的规定，不能在图纸中完全反映出来，而且也没有必要一一标注清楚。所以很多建筑电气工程施工图对于安装施工要求仅在设计说明中注出“参照× ×规范”的说明。因此，在阅读建筑电气工程图时，有关安装方法、技术要求等问题，要注意参照有关标准图集和有关规范执行，以满足工程造价和安装施工的要求。

（5）建筑电气工程的平面图是用投影和图形符号来代表电气设备或装置绘制的，阅读图纸时比其他工程图的难度大，要求建立空间立体概念。

建筑电气工程图是在二维平面上反映三维空间的内容，无法反映空间高度，对此通常通过文字标注或文字说明来实现，这就要求在识图时首先要建立空间立体的想象能力。这是大多数初学者在实际工作经验不足的情况下最困难的地方。另外，图形符号也无法反映设备的尺寸，设备的尺寸是通过阅读设备手册或设备说明书获得的，图形符号所绘制的位置也并不一定是按比例给定的，它仅仅代表设备出线端口的位置，所以在安装设备时，要根据实际情况来准确定位。因此，这就更加加大了我们识图的难度，应提前做好准备。

（二）建筑电气工程图的识读程序

识读建筑电气工程图，除应该了解建筑电气工程图的特点外，还应该按照一定的识读程序进行识读，这样才能比较迅速、全面地读懂图纸，以完全实现读图的意图和目标。

一套建筑电气工程图所包括的内容比较多，图纸往往有很多张，识读建筑电气工程图的方法没有统一的规定，一般应按以下顺序依次阅读，有时还要进行相互对照阅读。

1.标题栏及图纸目录

通过标题栏和图纸目录了解工程名称、项目内容、设计日期、工程全部图纸数量、内容和图纸编号等。

2.设计总说明

通过设计总说明的阅读来了解工程总体概况及设计依据，了解图纸中未能表达清楚的各个有关事项。如供电电源的来源、电压等级、线路敷设方法，设备安装高度及安装方式、补充使用的非国标图形符号、施工时应注意的事项等。有些分项局部问题是在各分项工程的图纸上说明的，看分项工程图纸时，也要先看设计说明。

3.设备材料表

设备材料表提供了该工程所使用的主要设备、材料的型号、规格和数量，其是编制工程预算，编制购置主要设备、材料计划的重要参考依据之一。有些图纸将图形符号在设备材料表中一并反映出来。

4.电气系统图

各分项工程的图纸中都包含有系统图，如变配电工程的供电系统图，电力工程的电力系统图，电气照明工程的照明系统图以及电缆电视系统图等。看系统图的目的是了解系统的基本组成，主要电气设备、元件等连接关系及它们的规格、型号、参数等，并掌握该系统的组成概况。

5.电气平面布置图

平面布置图是建筑电气工程图纸中的重要图纸之一，如变配电所设备安装平面图（还应有剖面图）、电力平面图、照明平面图、防雷与接地平面图等，它们都是用来表示设备安装位置、线路敷设部位、敷设方法以及所用导线型号、规格、数量、配管管径大小的，是安装施工、编制工程预算的主要依据图纸，所以必须熟读平面图。阅读平面图时通常采用以下顺序：电源进线—总配电箱—电表箱—干线—分配电箱—支线—用电设备。

6.电路图和接线图

了解各系统中用电设备的电气自动控制原理，用来指导设备的安装和控制系统的调试工作。因电路图多是采用功能布局法绘制的，看图时应依据功能关系从上至下或从左至右一个回路、一个回路地阅读。若熟悉电路中各电器的性能和特点，对读懂图纸将是一个很大的帮助。在进行控制系统控制设备的配线和调校工作中，还可配合阅读接线图和端子图。

7.安装大样图

安装大样图是用来详细表示设备安装方法的图纸，是依据施工平面图进行指导安装施工的重要参考用图，也是用来编制工程材料计划的重要参考图纸。特别是对于初学安装的人员更加重要，甚至可以说是不可缺少的。安装大样图多采用全国通用电气装置标准图集。

值得注意的是，识读电气工程图纸的顺序并没有统一的硬性规定，可以根据自身需要灵活掌握，并应有所侧重。很多时候，往往拿来一套图纸后，先粗略浏览一下，了解基本情况，然后反复识读重点内容，一张图纸经常需要多遍反复识读。

（三）建筑电气安装工程图的符号标注表示意义

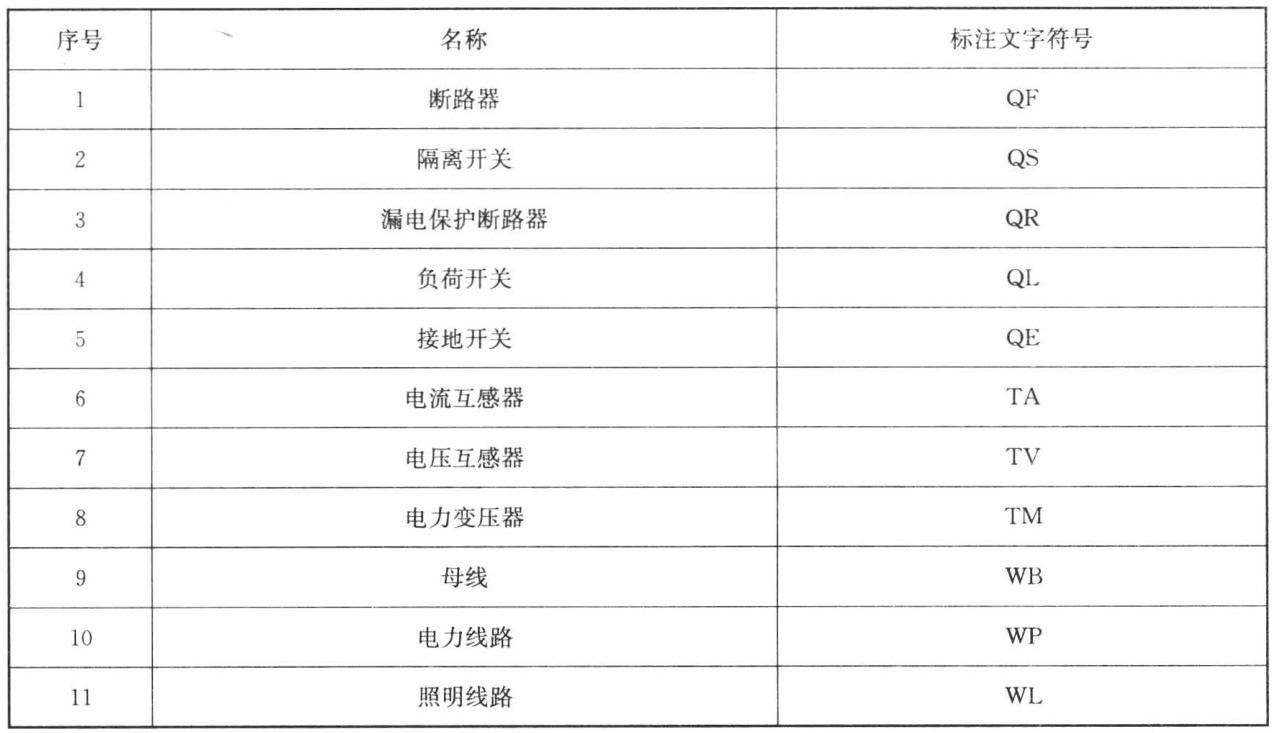

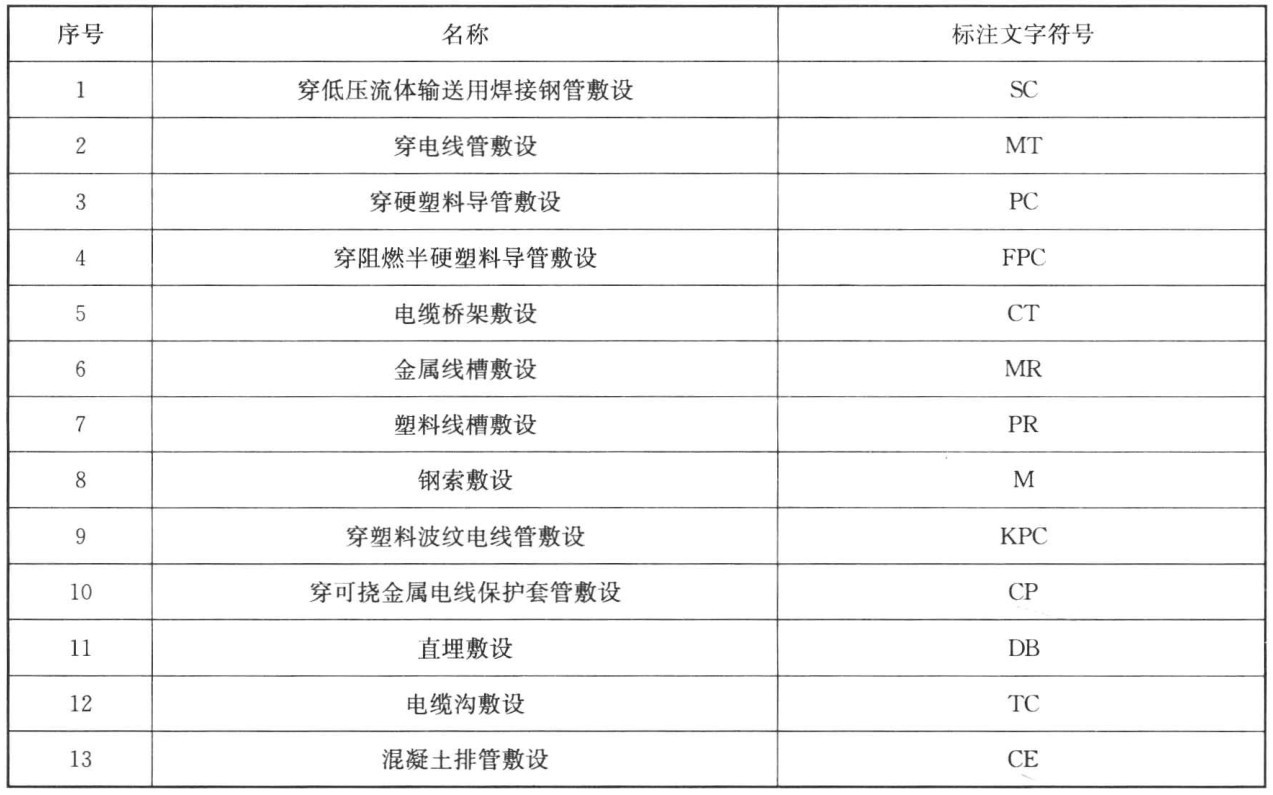

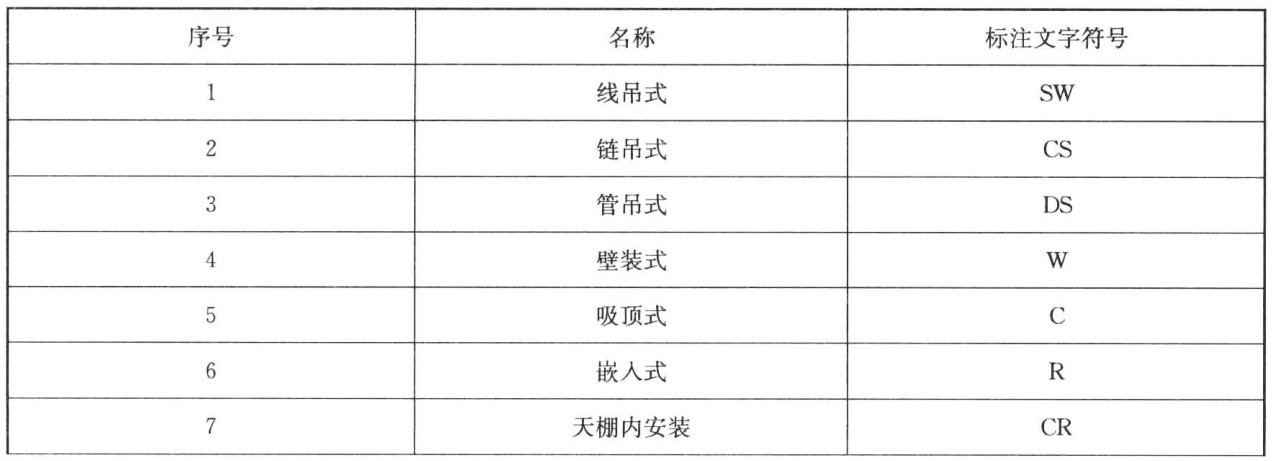

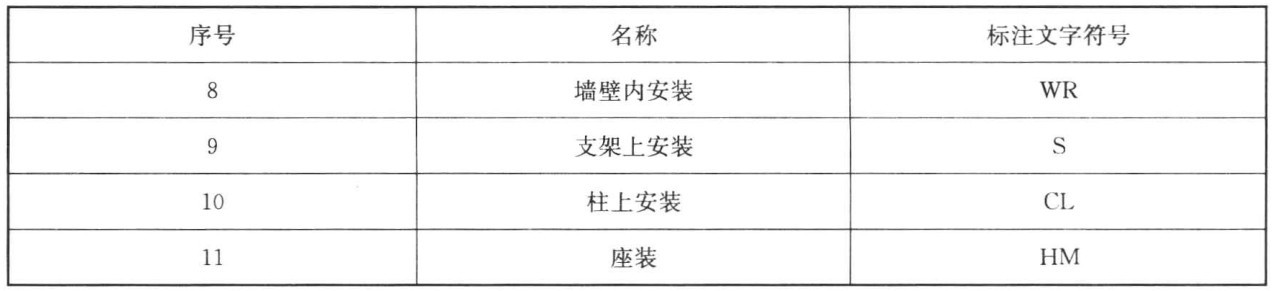

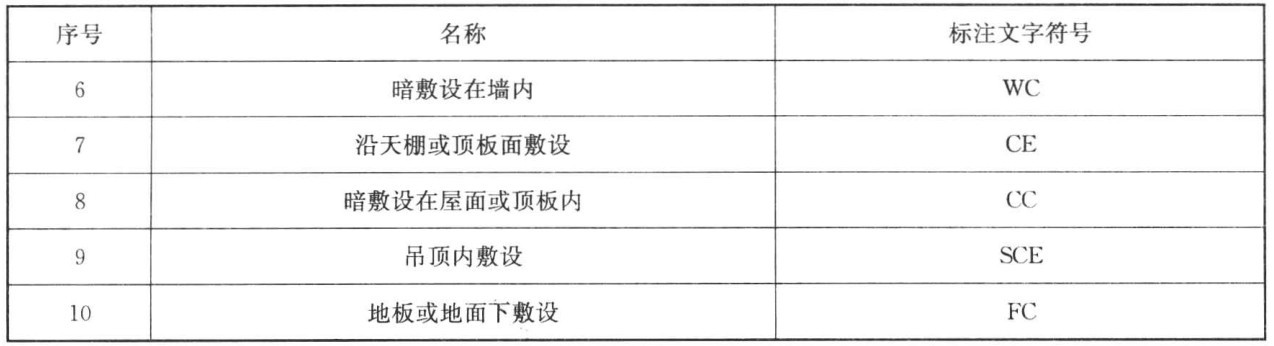

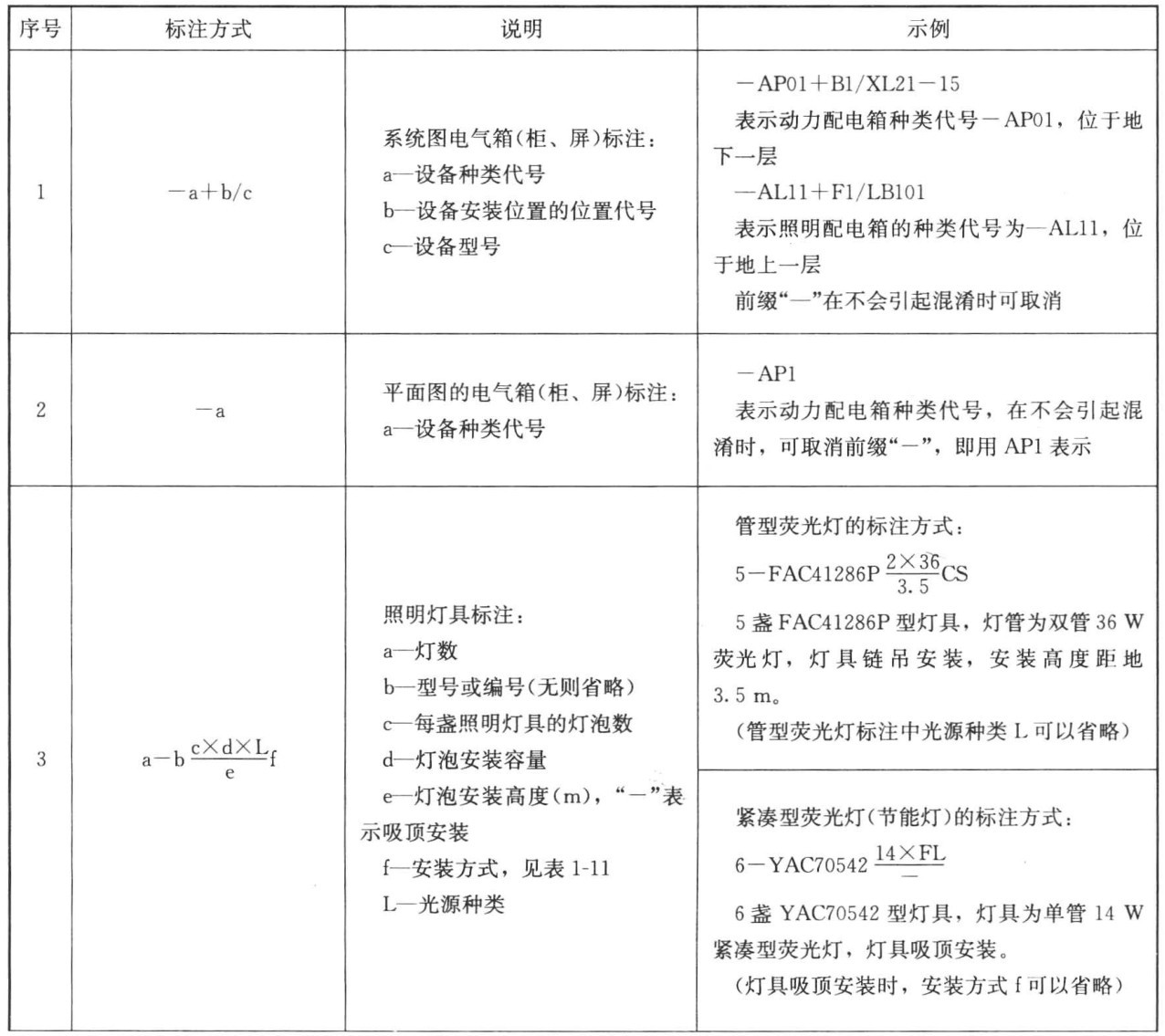

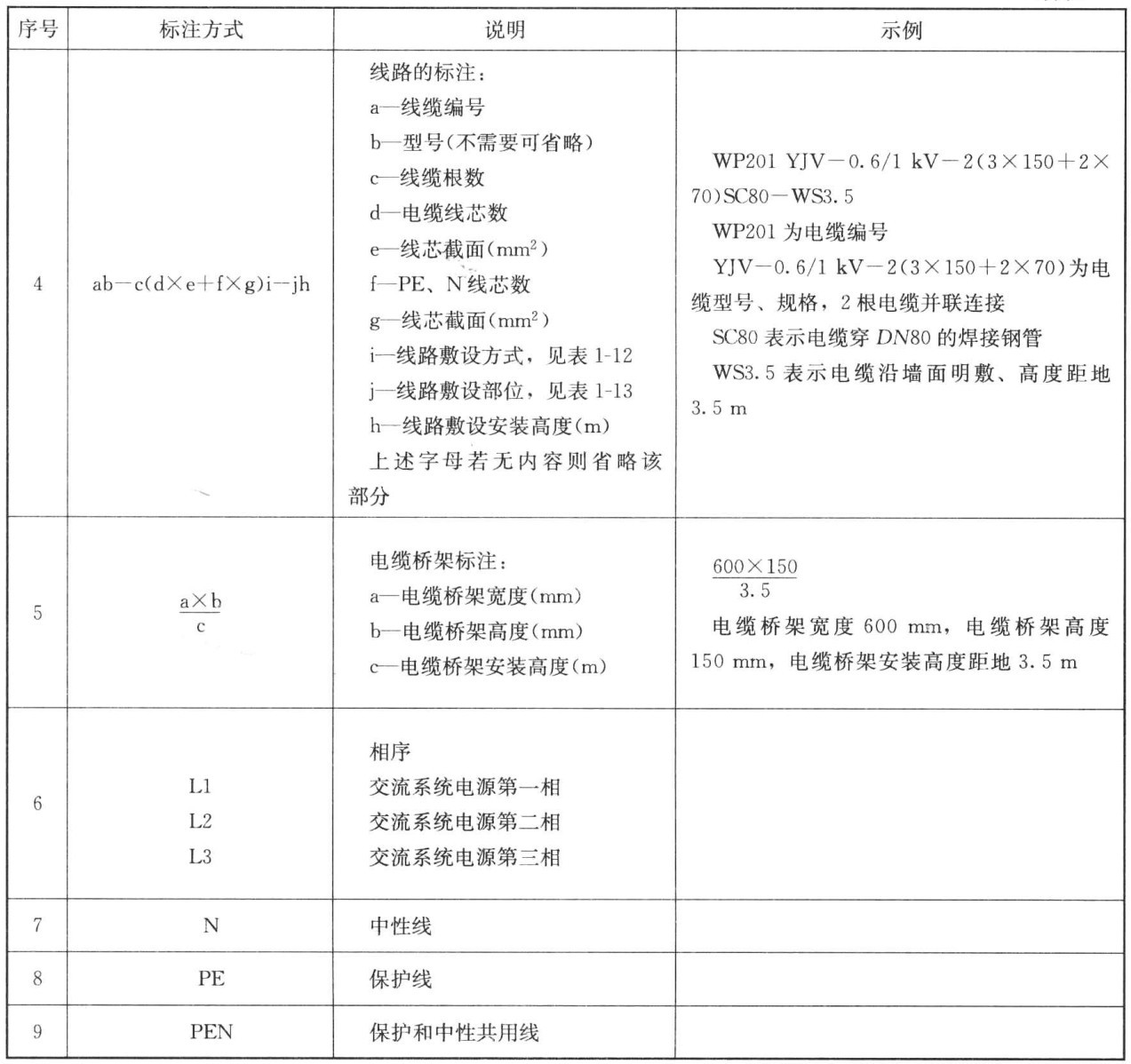

国家标准《建筑电气工程设计常用图形和文字符号》（09DX001）中编制了工程中常用的功能性文件、位置文件的图形和文字符号，电力设备的标注，安装方式的标注，提出供电条件的文字符号，设备接线端子标记和特定导线端子的识别，项目种类的字母代号，常用辅助文字符号，信号灯、按钮及导线的颜色标记等内容。下面将《建筑电气工程设计常用图形和文字符号》（09DX001）标准中在我们此次识图过程中常用的部分符号标注进行摘录。

1.建筑电气工程图常用图形符号

建筑电气工程图常用图形符号见表1-9。

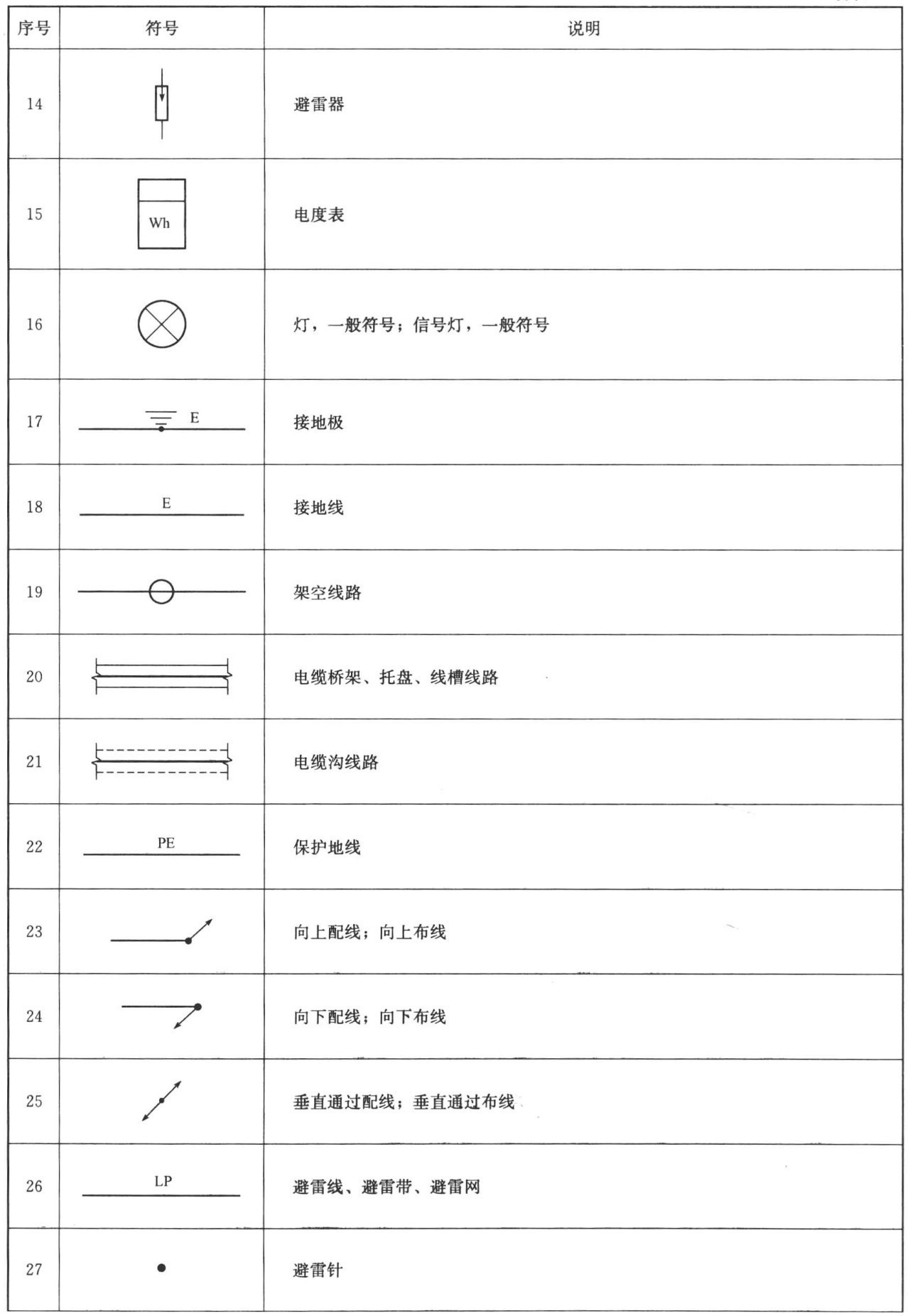

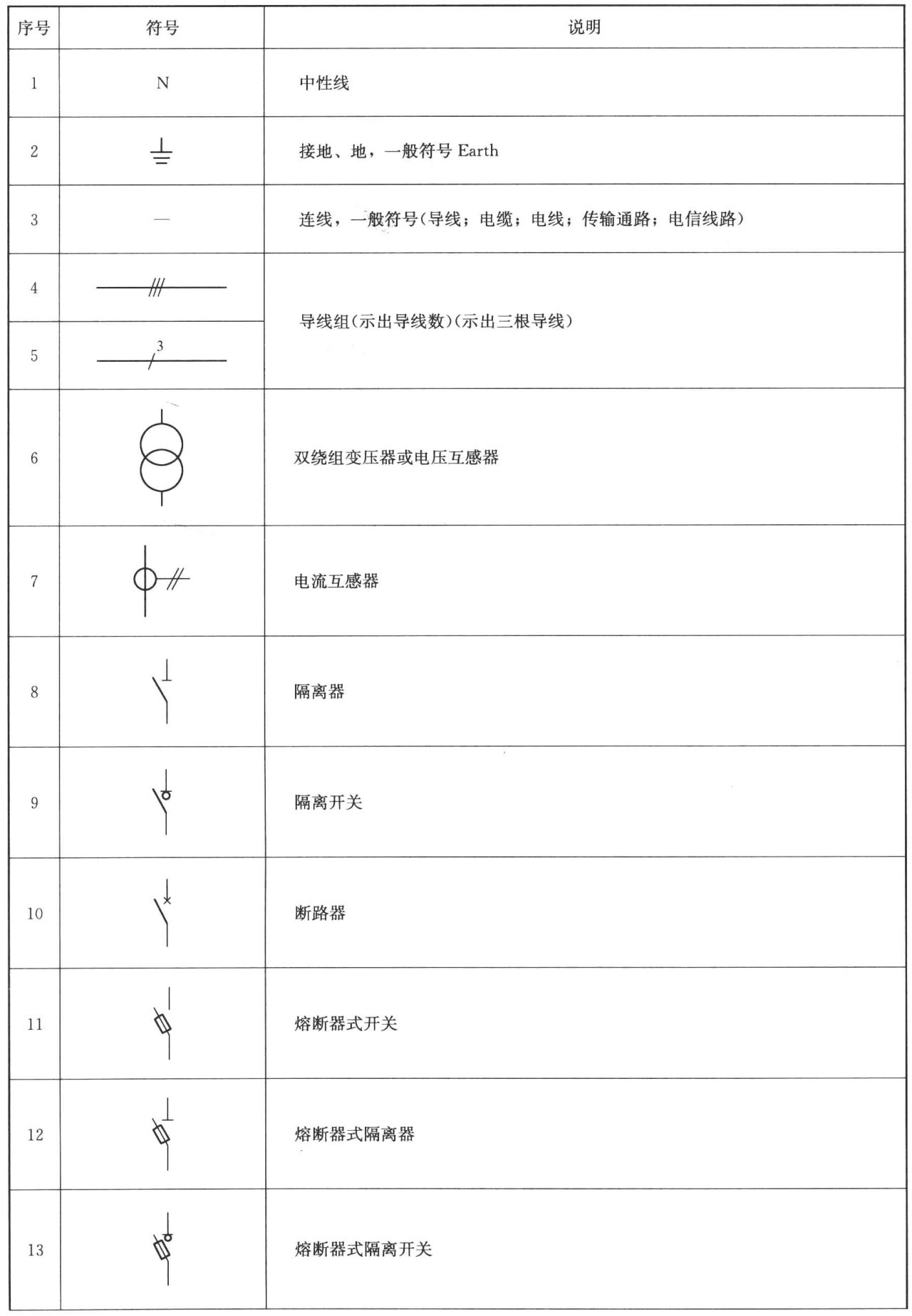

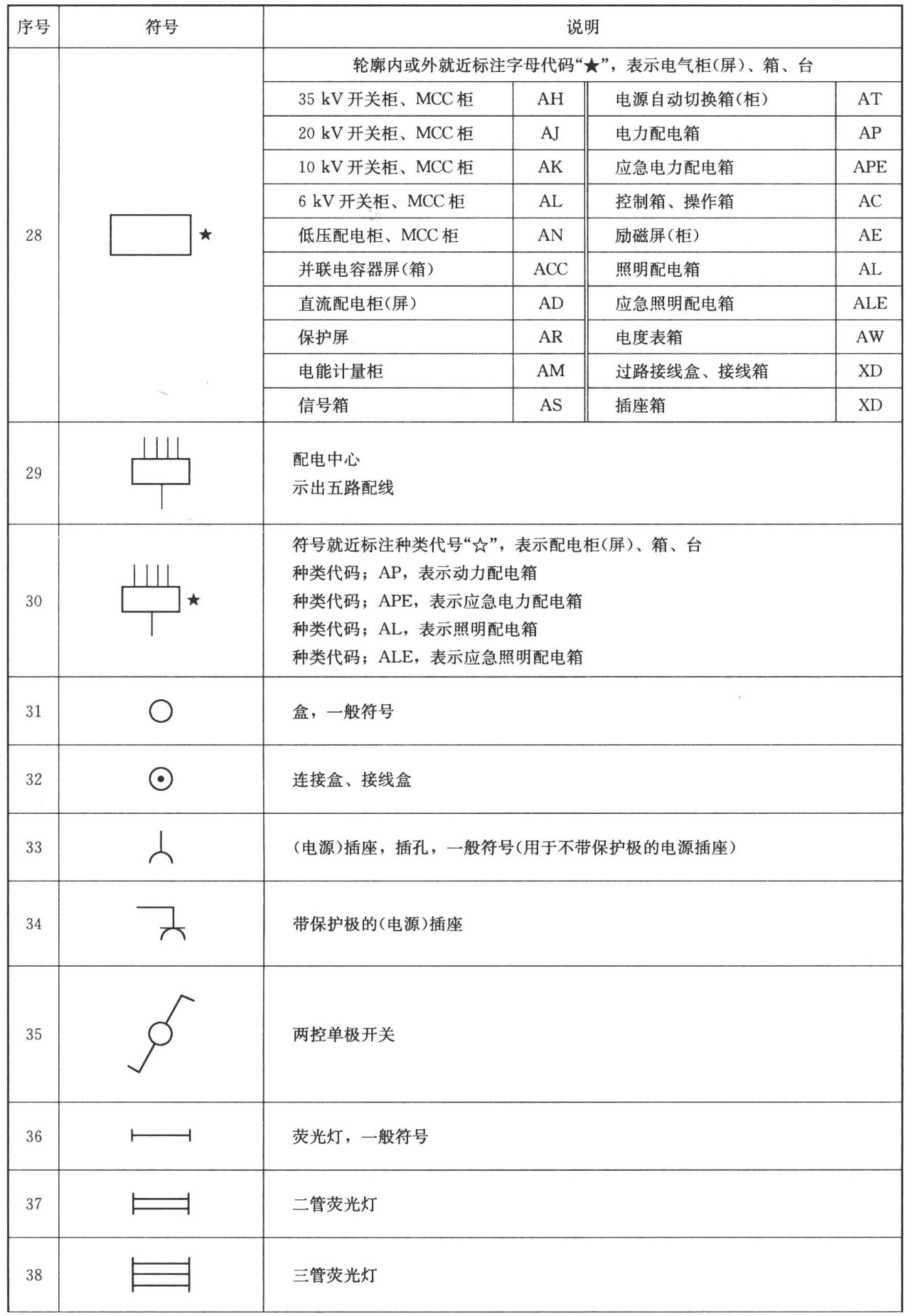

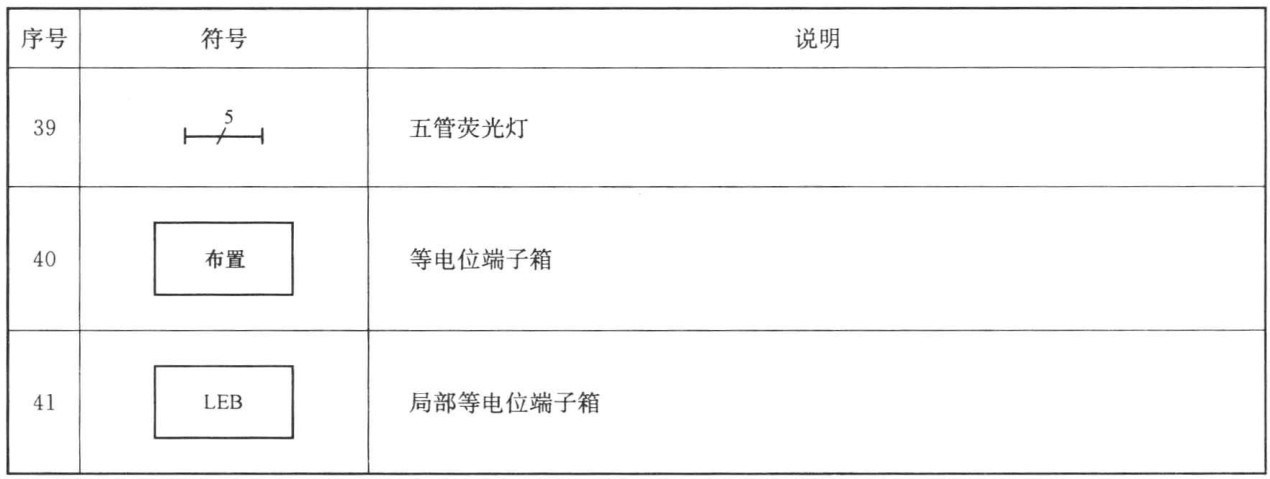

表1-9 建筑电气工程图常用图形符号
