三、任务实施

三、任务实施

任务1：技术交底。

技术交底的工作流程：

（1）熟悉图纸。

（2）填写材料要求。

（3）填写主要机具。

（4）填写作业条件。

（5）填写操作工艺。

（6）填写质量标准及质量控制措施。

（一）施工准备

1.熟悉施工图纸

施工前要全面熟悉施工图纸，施工图纸的设计意图，计算施工图纸中的电气设备及主要材料，做好备料工作。认真研读图纸中提出的有关施工要求及技术规范、工程质量验收规范等技术文件，充分考虑与土建主体施工及其他管线设备施工的配合，科学合理地确定施工方案。

通过识读图纸设计说明及系统图，可知本工程低压配电系统接地形式为TN-GS系统，设置总等电位联结（MEB），工程内所有电气设备、箱体外壳、桥架等金属部分均与PE线可靠连接。本工程保护接地、防雷接地、设备接地共用同一接地装置，利用建筑物基础作为接地极，基础及基础圈梁内钢筋之间要可靠焊接，构成电气通路，要求接地电阻小于1Ω，实测电阻值若达不到要求需增补人工接地极。接地电阻测试盒为墙内暗设，距地1.8m。

因此，工具、材料选择，施工工艺流程、质量检验等技术交底内容要完全按照接地工程的要求进行。

2.常用工具与仪表

常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。

（二）材料选择

通过图纸识读工程所用材料为40mm×4mm和50mm×5mm镀锌扁钢，要求合格证、检验单等齐全。

（三）施工工艺流程

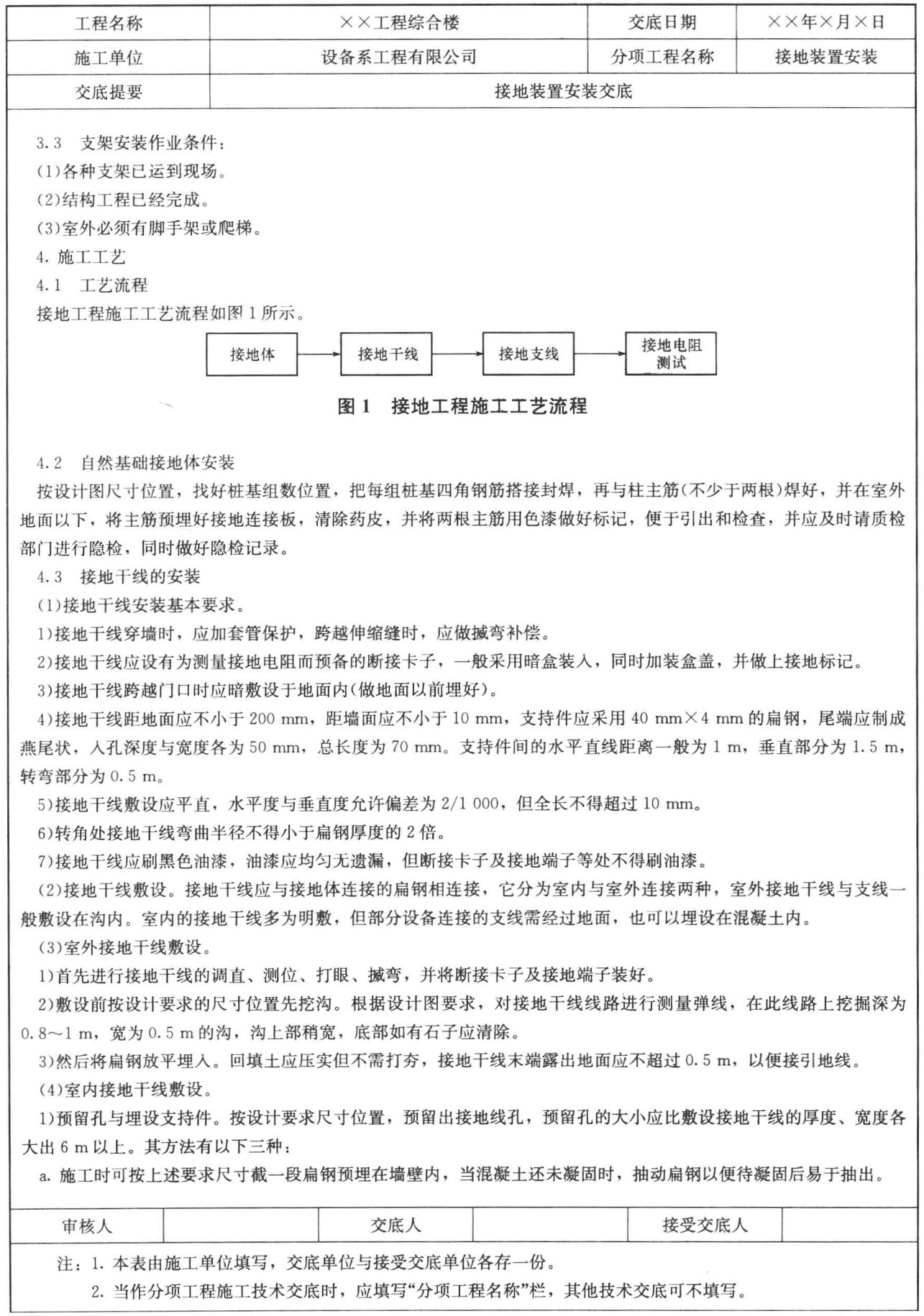

因该工程为接地工程施工，其工艺流程如图6-47所示。

具体的施工要求按照任务资讯中的质量验收规范内容完成。

（四）质量检验

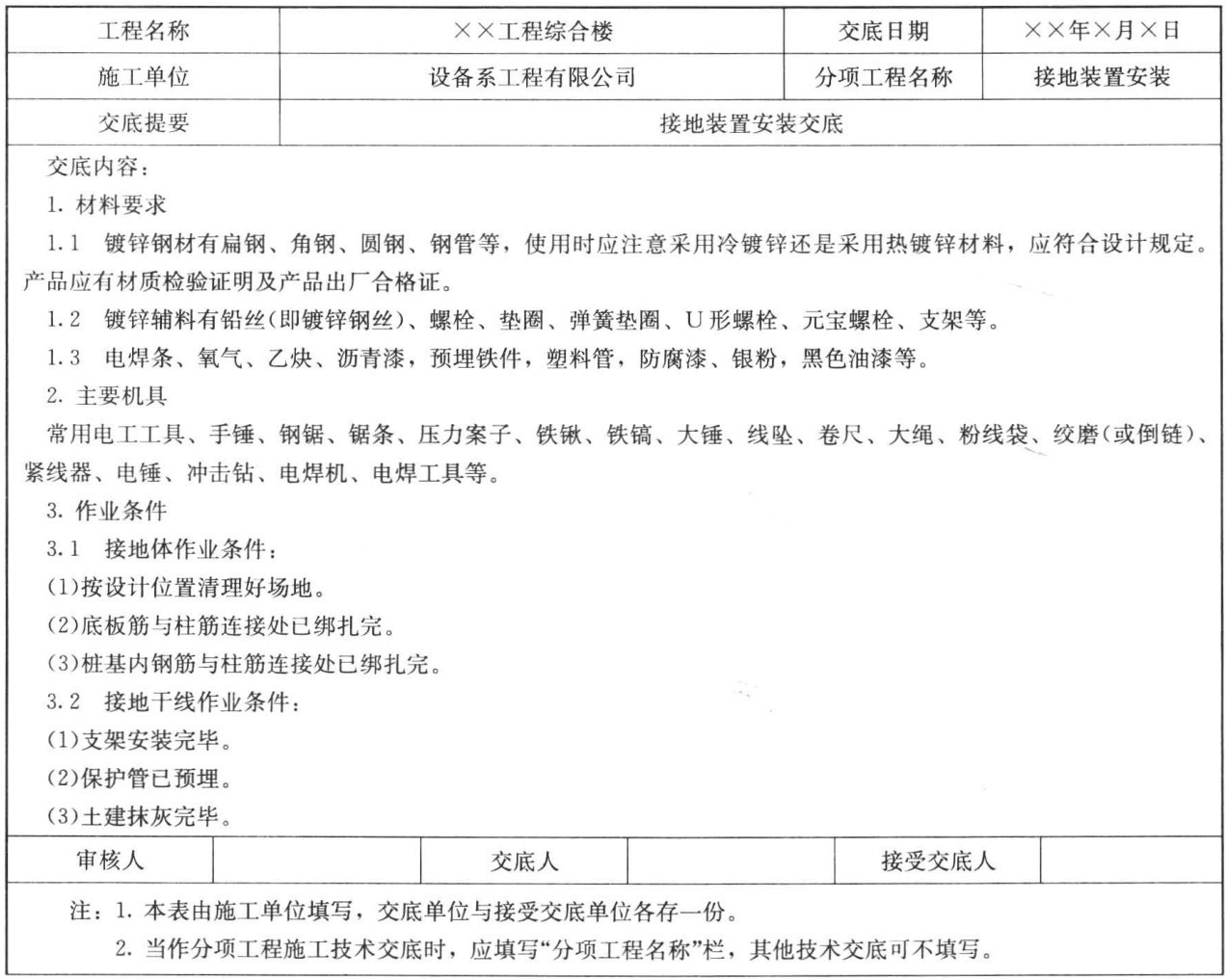

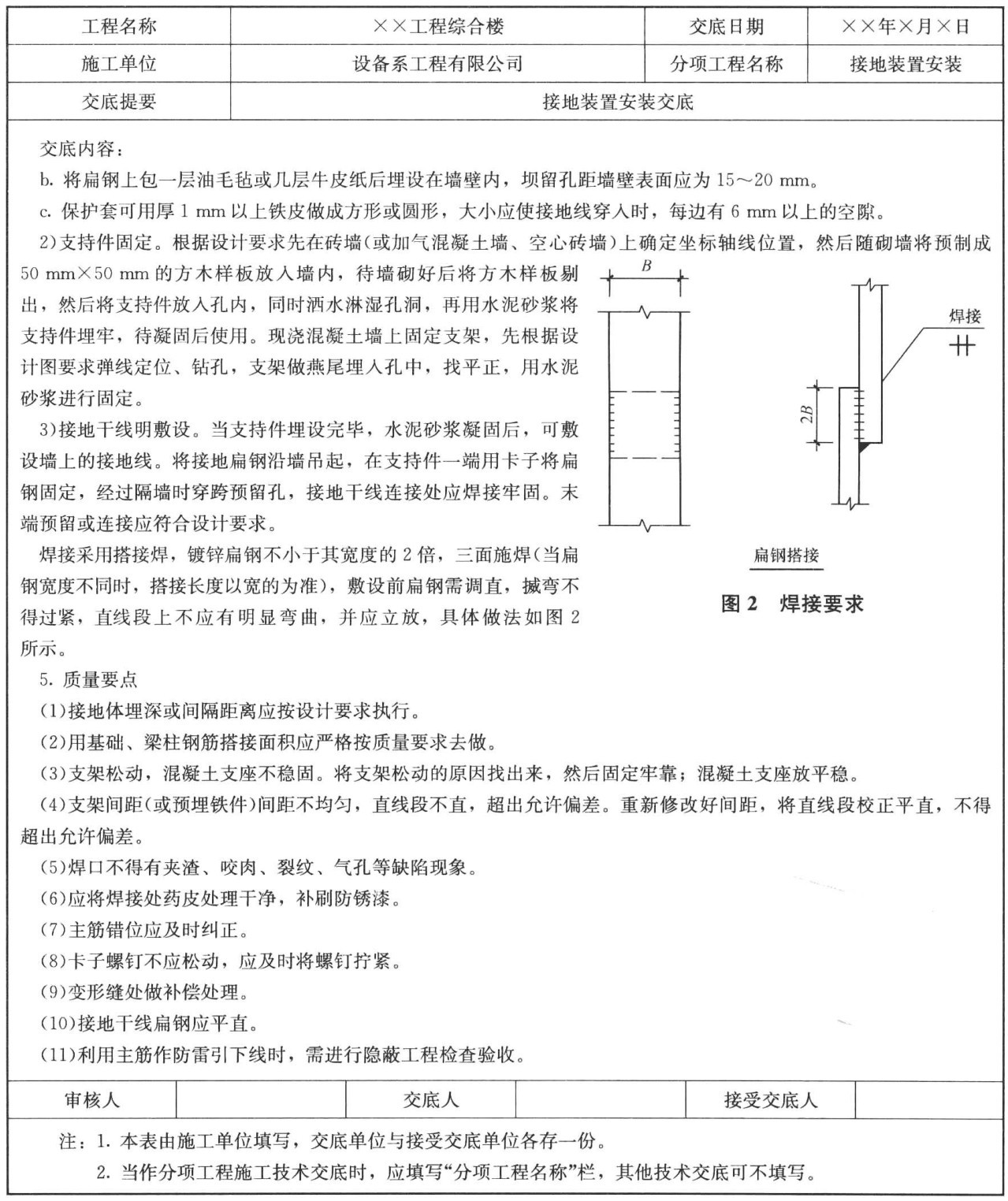

质量检验的标准按照任务资讯中的质量验收规范内容完成。技术交底记录填写见表6-15。

任务2：接地装置安装的隐蔽记录。

隐蔽工程验收记录的填写方法要严格按照施工图纸和质量验收规范的规定，检查其是否符合要求。

建筑电气安装工程中凡是敷设在地下、墙内、混凝土内以及不能进入检修的天棚和地沟内的动力、照明管线、有线电视、电话管线、高低压电缆、接地装置，均需要做隐蔽工程检查验收记录。接地装置安装记录的主要内容如下：

（1）接地装置顶面埋深，接地间距。

（2）接地装置的位置是否正确，敷设方法，焊接固定及质量情况。

（3）接地装置的材料规格是否符合设计要求。

（4）接地装置通过伸缩缝、抗震缝及沉降缝时的补偿处理、安装的状态等。

文字不易说明的可以画出简图表示。

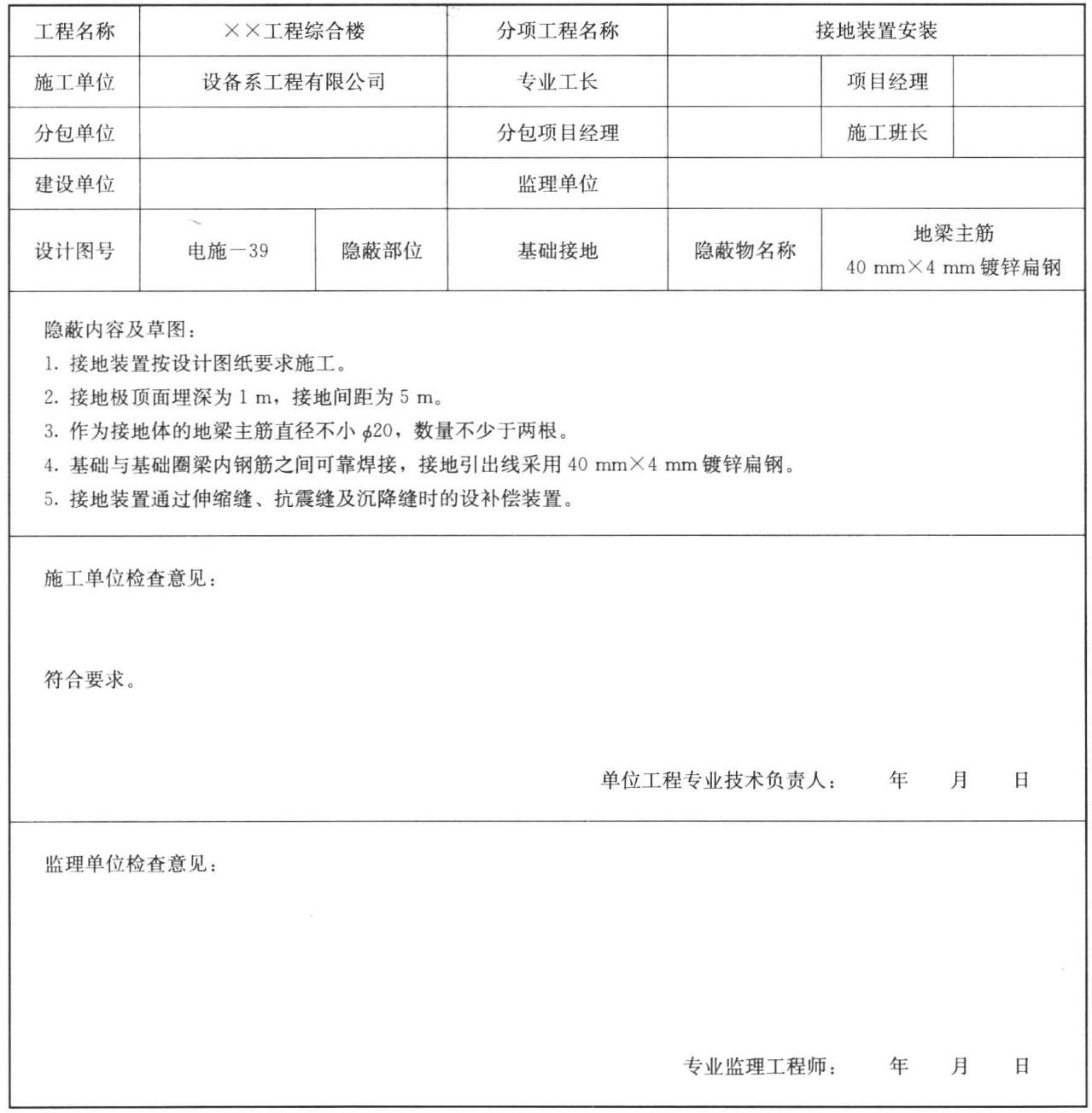

本工程的具体做法见表6-16。

任务3：接地装置安装的施工质量验收记录。

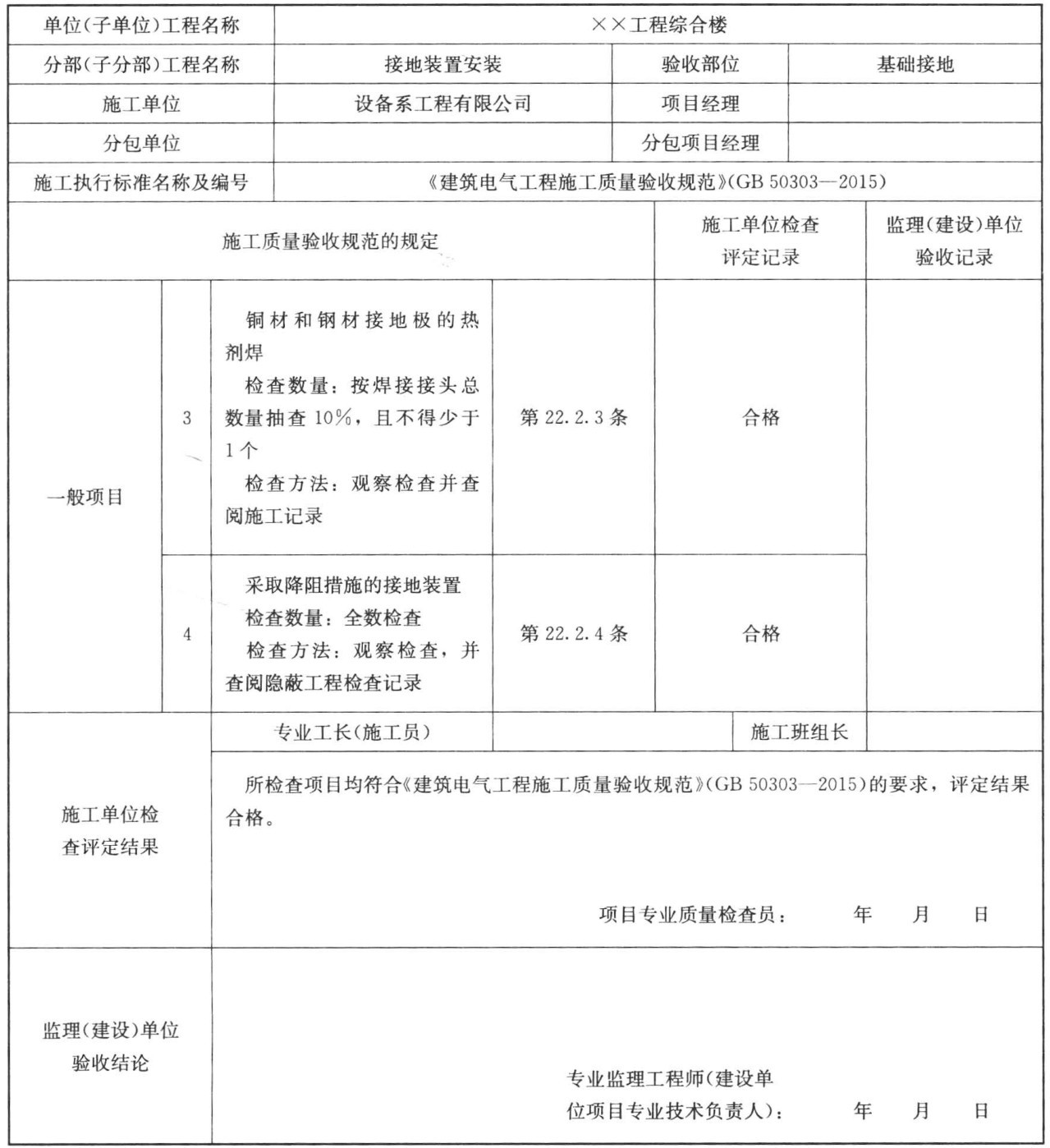

施工单位在施工阶段的质量验收主要是检验批的质量检验，在具体填写过程中主要是工程项目验收部位发生的《电气验收规范》中规定的主控项目和一般项目是否合格，作出详尽合理的摘要记录。具体见表6-17。
