（一）开关、插座基本知识

1.开关

开关的种类很多，建筑电气开关主要有翘板开关、拉线开关、声光控开关和节能开关等几种，其安装方式有明装和暗装两种。照明开关根据控制方式不同可分为单控开关和双控开关；根据开关面板上开关的个数可分为双联、三联、四联等。

翘板开关安装的位置应便于操作，开关边缘距门框的距离宜为0.15～0.2m，开关距离地面的高度宜为1.3m，采用暗装的方式。开关触点的额定电流值为10A，每个接线端子只能并接两根2.5mm2的铜导线，所以在平面图设计时，在开关处尽可能减少分支线路。为了装饰美观，安装在同一建筑物内的开关，宜采用同一系列的产品，开关的通断位置应该一致，且操作灵活、接触可靠。并列安装的相同型号开关距地面高度应一致，高度差不应大于1mm，同一室内安装的开关高度差应不大于5mm。

灯开关的基本控制线路有单处控制单灯线路、两处控制单灯线路和三处控制单灯线路。

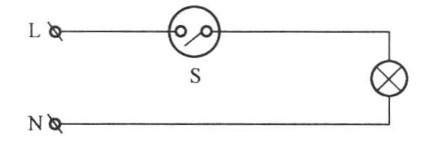

（1）单处控制单灯线路。单处控制单灯线路由一个单联单控开关组成，可以在一处控制一盏（或一组）灯，如图3-6所示。单处控制单灯线路是使用普遍的一种照明控制线路，接线时开关必须接在相线上，确保开关断开后灯头不带电；零线不进开关，直接接进灯座。

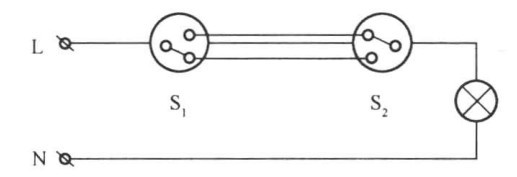

（2）两处控制单灯线路。两处控制单灯线路由两个单极双控开关组成，可以在两处同时控制一盏（或一组）灯，相互之间没有影响，如图3-7所示。在图示开关位置状态下，灯处在不亮状态，此时，无论扳动开关S1，还是扳动开关S2，灯均可以被点亮。该线路通常用于楼梯间等需要在楼上、楼下同时控制，走廊中的灯需要在走廊两端进行控制等。

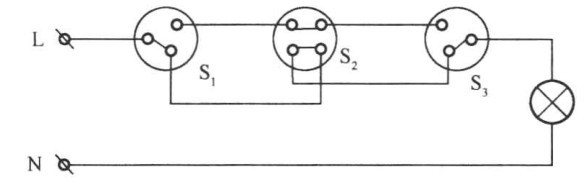

（3）三处控制单灯线路。三处控制单灯线路由两个单联双控开关和一个双联双控开关组成，可以在三处同时控制一盏（或一组）等，如图3-8所示。该线路可以用于三跑楼梯或较长走廊的照明控制。

2.插座

插座是各种移动电器的电源接口，插座的分类有单相双孔插座、单相三孔插座、三相四孔插座、防爆插座、地插座、安全插座等。插座的规格有10、15、30、60（A）等（单相、三相插座相同）。插座的安装分为明装和暗装两种。

（二）施工基本要求

开关、插座应符合下列规定：

（1）查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品有安全认证标志。

（2）外观检查：开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全，风扇无损坏，涂层完整，调速器等附件适配。

（3）对开关、插座的电气和机械性能进行现场抽样检测。检测规定如下：

1）不同极性带电部件间的电气间隙和爬电距离不小于3mm。

2）绝缘电阻值不小于5MΩ。

3）用自攻锁紧螺钉或自切螺钉安装的，螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象。

4）金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。

（4）对开关、插座及其面板等塑料绝缘材料阻燃性能有异议时，按批抽样送有资质的试验室检测。

（5）照明开关、插座安装，电线绝缘测试应合格，天棚和墙面的喷浆、油漆或壁纸等应基本完成，才能安装开关、插座。

（三）质量验收规范主控项目要求

（1）当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，插座不得互换；配套的插头应按交流、直流或不同电压等级区别使用。

检查数量：按每检验批的插座数量抽查20％，且不得少于1个。

检查方法：观察检查并用插头进行试插检查。

（2）不间断电源插座及应急电源插座应设置标识。

检查数量：按插座总数抽查10％，且不得少于1套。

检查方法：观察检查。

（3）插座接线应符合下列规定：

1）对于单相两孔插座，面对插座的右孔或上孔应与相线连接，左孔或下孔应与中性导体（N）连接；对于单相三孔插座，面对插座的右孔应与相线连接，左孔应与中性导体（N）连接。

2）单相三孔、三相四孔及三相五孔插座的保护接地导体（PE）应接在上孔；插座的保护接地导体端子不得与中性导体端子连接；同一场所的三相插座，其接线的相序应一致。

3）保护接地导体（PE）在插座之间不得串联连接。

4）相线与中性导体（N）不应利用插座本体的接线端子转接供电。

检查数量：按每检验批的插座型号各抽查5％，且均不得少于1套。

检查方法：观察检查并用专用测试工具检查。

（4）照明开关安装应符合下列规定：

1）同一建（构）筑物的开关宜采用同一系列的产品，单控开关的通断位置应一致，且应操作灵活、接触可靠。

2）相线应经开关控制。

3）紫外线杀菌灯的开关应有明显标识，并应与普通照明开关的位置分开。

检查数量：第3）款全数检查，第1）款和第2）款按每检验批的开关数量抽查5％，且按规格型号各不得少于1套。

检查方法：观察检查、用电笔测试检查和手动开启开关检查。

（5）温控器接线应正确，显示屏指示应正常，安装标高应符合设计要求。

检查数量：按每检验批的数量抽查10％，且不得少于1套。

检查方法：观察检查。

（6）吊扇安装应符合下列规定：

1）吊扇挂钩安装应牢固，吊扇挂钩的直径不应小于吊扇挂销直径，且不应小于8mm；挂钩销钉应有防振橡胶垫；挂销的防松零件应齐全、可靠。

2）吊扇扇叶距地高度不应小于2.5m。

3）吊扇组装不应改变扇叶角度，扇叶的固定螺栓防松零件应齐全。

4）吊杆间、吊杆与电机间螺纹连接，其啮合长度不应小于20mm，且防松零件应齐全紧固。

5）吊扇应接线正确，运转时扇叶应无明显颤动和异常声响。

6）吊扇开关安装标高应符合设计要求。

检查数量：按吊扇数量抽查5％，且不得少于1套。

检查方法：听觉检查、观察检查、尺量检查和卡尺检查。

（7）壁扇安装应符合下列规定：

1）壁扇底座应采用膨胀螺栓或焊接固定，固定应牢固可靠；膨胀螺栓的数量不应少于3个，且直径不应小于8mm。

2）防护罩应扣紧、固定可靠，当运转时扇叶和防护罩应无明显颤动和异常声响。

检查数量：壁扇数量抽查5％，且不得少于1套。

检查方法：听觉检查、观察检查和手感检查。

（四）质量验收规范一般项目要求

（1）暗装的插座盒或开关盒应与饰面平齐，盒内干净整洁，无锈蚀，绝缘导线不得裸露在装饰层内；面板应紧贴饰面、四周无缝隙、安装牢固，表面光滑，无碎裂、划伤，装饰帽（板）齐全。

检查数量：按每检验批的盒子数量抽查10％，且不得少于1个。

检查方法：观察检查和手感检查。

（2）插座安装应符合下列规定：

1）插座安装高度应符合设计要求，同一室内相同规格并列安装的插座高度宜一致。

2）地面插座应紧贴饰面，盖板应固定牢固、密封良好。

检查数量：按每个检验批的插座总数抽查10％，且按型号各不得少于1个。

检查方法：观察检查并用尺量和手感检查。

（3）照明开关安装应符合下列规定：

1）照明开关安装高度应符合设计要求。

2）开关安装位置应便于操作，开关边缘距门框边缘的距离宜为0.15～0.20m。

3）相同型号并列安装高度宜一致，并列安装的拉线开关的相邻间距不宜小于20mm。

检查数量：按每检验批的开关数量抽查10％，且不得少于1个。

检查方法：观察检查并用尺量检查。

（4）温控器安装高度应符合设计要求；同一室内并列安装的温控器高度宜一致，且控制有序不错位。

检查数量：按每检验批数量抽查10％，且不得少于1个。

检查方法：观察检查并用尺量检查。

（5）吊扇安装应符合下列规定：

1）吊扇涂层应完整，表面无划痕、无污染，吊杆上、下扣碗安装应牢固到位。

2）同一室内并列安装的吊扇开关高度宜一致，并应控制有序、不错位。

检查数量：按吊扇数量抽查10％，且不得少于1套。

检查方法：观察检查，用尺量和手感检查。

（6）壁扇安装应符合下列规定：

1）壁扇安装高度应符合设计要求。

2）涂层应完整，表面无划痕、无污染，防护罩应无变形。

检查数量：按壁扇数量抽查10％，且不得少于1套。

检查方法：观察检查并用尺量检查。

（7）换气扇安装应紧贴饰面、固定可靠。无专人管理场所的换气扇宜设置定时开关。

检查数量：按换气扇数量抽查10％，且不得少于1套。

检查方法：观察检查和手感检查。

（五）施工工艺流程

开关、插座施工工艺包括清理、接线和安装。

1.清理

用錾子轻轻地将盒子内残存的灰块剔掉，同时将其他杂物一并清出盒外，再用湿布将盒内灰尘擦净。

2.接线

（1）开关接线。

1）同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

2）电器、灯具的相线应经开关控制。

（2）插座接线。

1）单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，如图3-9所示。

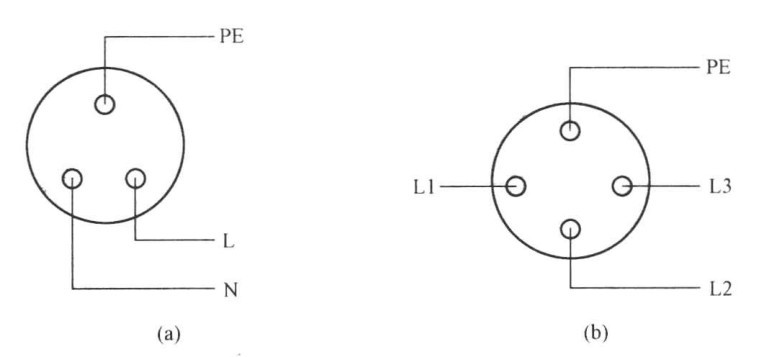

2）单相三孔及单相四孔插座接线示意，如图3-10所示，保护接地线注意应接在上方。

3）交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。

4）插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。

3.安装

（1）暗装开关、插座。按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内（如果盒子较深，大于2.5cm时，应加装套盒），对正盒眼，用机螺钉固定牢固。固定时要使面板端正，并与墙面平齐。

（2）明装开关、插座。先将从盒内甩出的导线由塑料（木）台的出线孔中穿出，再将塑料（木）台紧贴于墙面用螺钉固定在盒子或木砖上，如果是明配线，木台上的隐线槽应先顺对导线方向，再用螺钉固定牢固。塑料（木）台固定后，将甩出的线孔中穿出，按接线要求将导线压牢。然后将开关或插座贴于塑料（木）台上，对中找正，用木螺钉固定牢。最后再把开关、插座的盖板上好。
