四、钢筋的连接
1.钢筋的连接方式
钢筋的连接方式可分为绑扎搭接、焊接和机械连接。
2.钢筋连接的基本规定
1）钢筋接头宜设置在受力较小处，同一根钢筋上宜少设接头。
2）同一构件中的纵向受力钢筋接头宜相互错开。
3）在结构的主要构件和关键传力部位不宜设置连接接头。
4）轴心受拉及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接接头。
5）采用绑扎搭接接头时，受拉钢筋的直径不宜大于25mm，受压钢筋的直径不宜大于28mm。
6）需进行疲劳验算的构件，纵向受力钢筋不得采用绑扎搭接，也不宜采用焊接接头。除了端部锚固外，不得在钢筋上焊有附件。
7）细晶粒热轧带肋钢筋及直径大于28mm的带肋钢筋，其焊接工艺应经试验确定。
8）余热处理钢筋不宜焊接。
3.接头面积百分率
同一连接区段内，纵向钢筋搭接接头的接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。
1）钢筋绑扎搭接接头连接区段的长度为1.3ll（ll为搭接长度），凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段（图1-2）。同一连接区段内，纵向受拉钢筋搭接接头的接头面积百分率应符合设计要求。当设计无具体要求时，应符合下列规定：
①对梁、板类及墙类构件，不宜大于25%。
②对柱类构件，不宜大于50%。

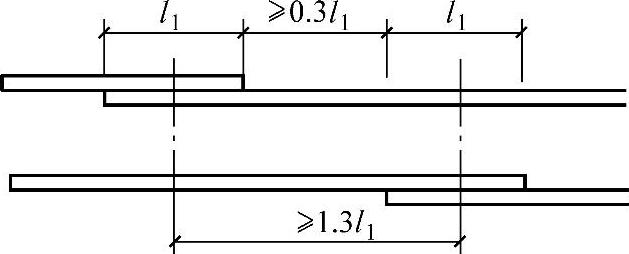

图1-2 同一连接区段内的纵向受拉钢筋绑扎搭接接头
③当工程中确有必要增大接头面积百分率时，梁类构件不应大于50%；其他构件可根据实际情况放宽。
纵向受压钢筋搭接接头面积百分率不宜大于50%。
2）钢筋机械连接与焊接接头连接区段的长度为35d（d为纵向受力钢筋的较大直径），且不小于500mm。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求。当设计无具体要求时，应符合下列规定：
①受拉区不宜大于50%；受压区不受限制。
②接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，其接头面积百分率不应大于50%。
③直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，其接头面积百分率不应大于50%。
4.绑扎接头搭接长度
1）纵向受拉钢筋绑扎搭接接头的搭接长度应根据位于同一连接区段内的钢筋搭接接头面积百分率按下列公式计算：
ll=ξla
式中 la——钢筋的锚固长度；
ξ——纵向受拉钢筋搭接长度修正系数，按表1-4取用。

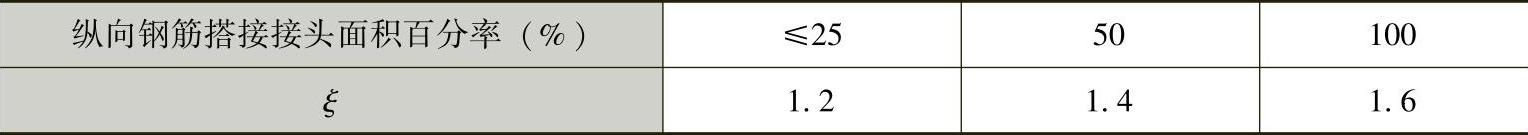

表1-4 纵向受拉钢筋搭接长度修正系数ξ
2）不同直径的钢筋搭接时，搭接长度按较小的直径计算。
3）当构件中的纵向受压钢筋采用搭接连接时，其受压搭接长度不应小于纵向受拉钢筋搭接长度的0.7倍，且在任何情况下不应小于200mm。
4）在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合下列规定：
①箍筋直径应不小于搭接钢筋较大直径的0.25倍。
②受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm。
③受压搭接区段的箍筋的间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm。
④当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两个端面外100mm范围内各设置两个箍筋，其间距宜为50mm。
