构件类型与编号

梁板式筏形基础由基础主梁、基础次梁和基础平板等构成，其构件编号见表1-5。

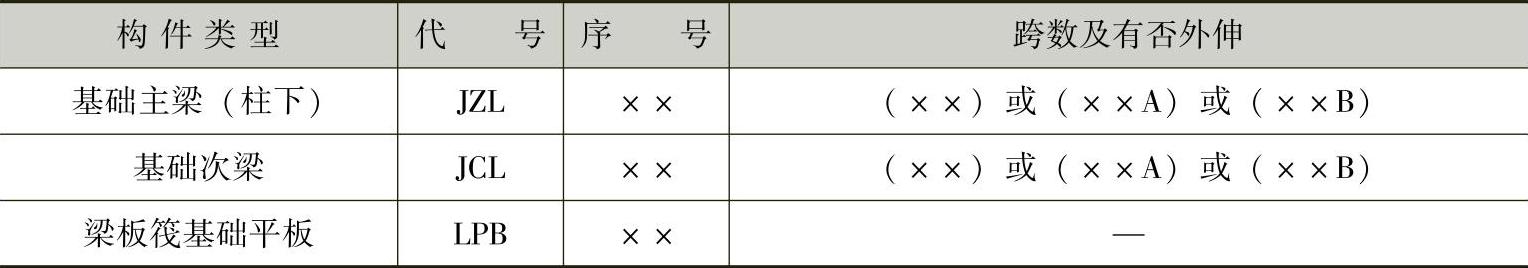

表1-5　梁板式筏形基础构件编号

平板式筏形基础由柱下板带、跨中板带构成，当设计不分板带时，则可按基础平板进行表达，平板式筏形基础的构件编号见表1-6。

（××A）为一端有外伸，（××B）为两端有外伸，外伸不计入跨数。例如，JZL7（5B）表示第7号基础主梁，5跨，两端有外伸。

表1-6　平板式筏形基础构件编号

对筏形基础平板的跨数及是否有外伸分别在X、Y两向的贯通纵筋之后表达。图面从左至右为X向，从下至上为Y向。
