墙、板尺寸及配筋

当地基压缩层范围内的土层在竖向和水平方向较均匀时，箱形基础的顶板和底板可仅按局部弯曲计算，计算时底板反力应扣除板的自重。顶板和底板的钢筋配置量除满足局部弯曲的要求外，纵横方向的支座钢筋尚应有1/2～1/3贯通全跨，且贯通钢筋的配筋率分别不应小于0.15%；顶部钢筋按计算配筋全部贯通。

箱形基础底板钢筋的间距不应小于150mm，一般宜取200～300mm。支座非贯通钢筋应伸出支座外不小于1/4短跨长度。

墙体内应设置双层双向钢筋，竖向和水平钢筋的直径不应小于10mm，间距不应大于200mm。除上部剪力墙外，在内墙和外墙的墙顶处宜配置两根不小于20mm的通长构造钢筋。

箱形基础的墙、板尺寸及配筋如图1-17所示。

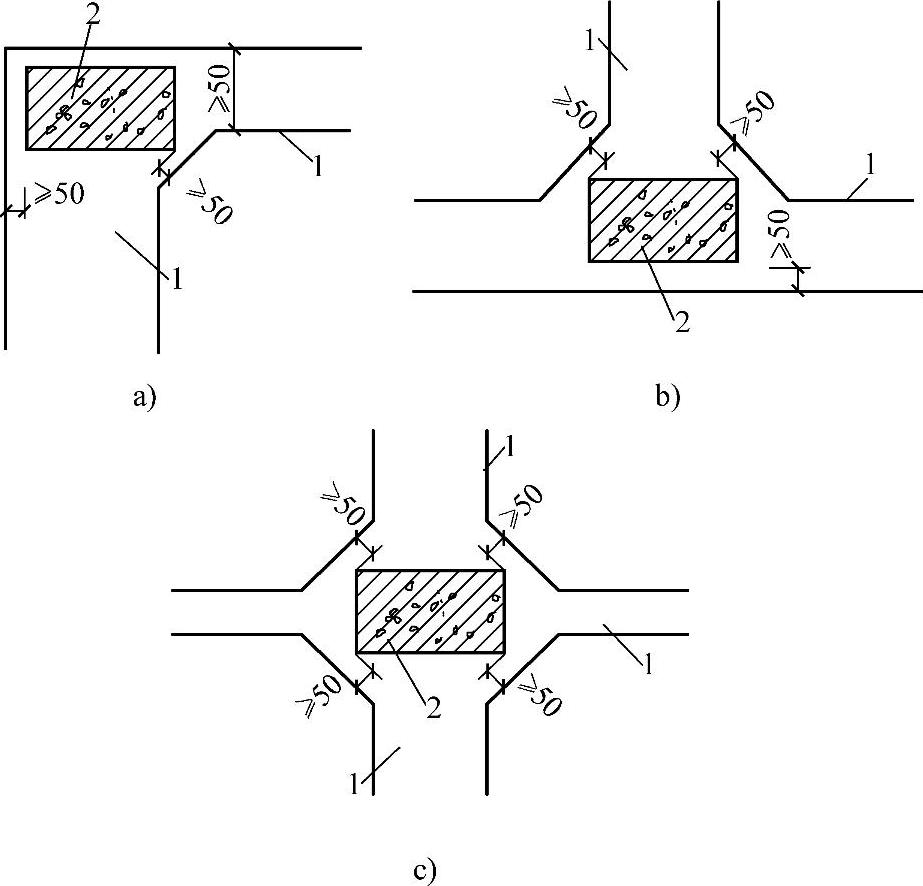

图1-16　箱形基础墙柱交接处的平面尺寸

a）角柱　b）边柱　c）中柱

1—墙体　2—现浇柱

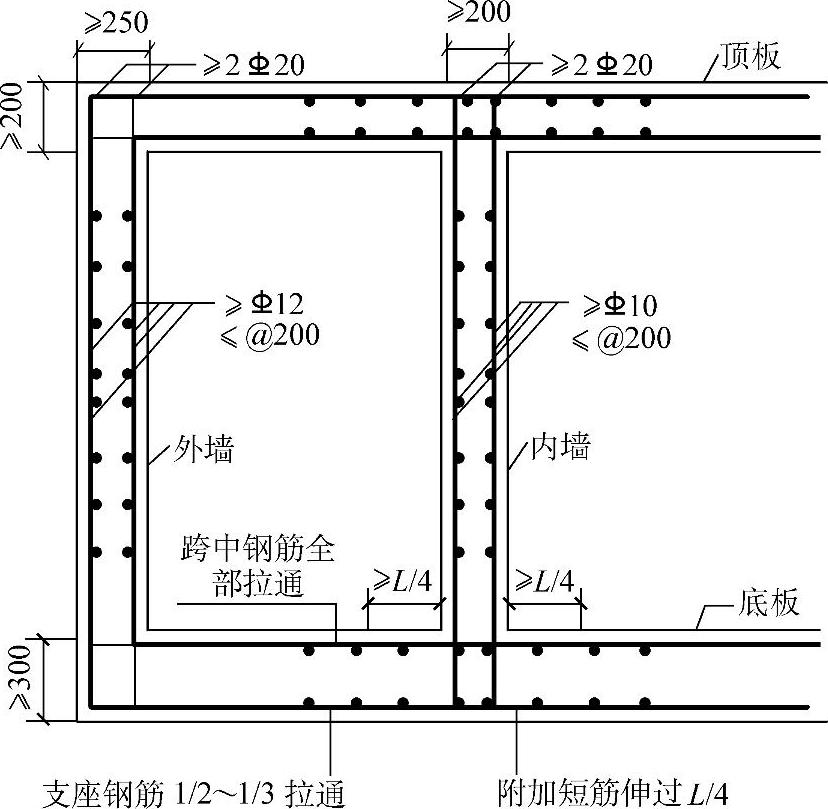

图1-17　箱形基础墙、板尺寸及配筋
