●训练
5 屋架钢筋配料单编制
题目：根据图1-24所示屋架配筋图编制屋架钢筋配料单（型号YWJ24-2Ad）。腹杆F-2～F-5如图3-21～图3-24所示。节点构造钢筋略。
根据图1-24所示屋架配筋图和图1-26、图3-21～图3-24所示腹杆配筋图逐根计算其下料长度，并统计其根数、重量即可得到该屋架的钢筋配料单，见表3-6和表3-7。

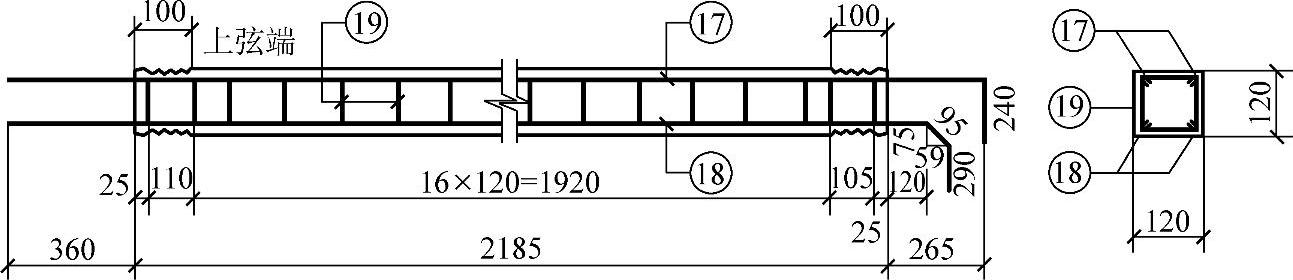

图3-21 F-2详图

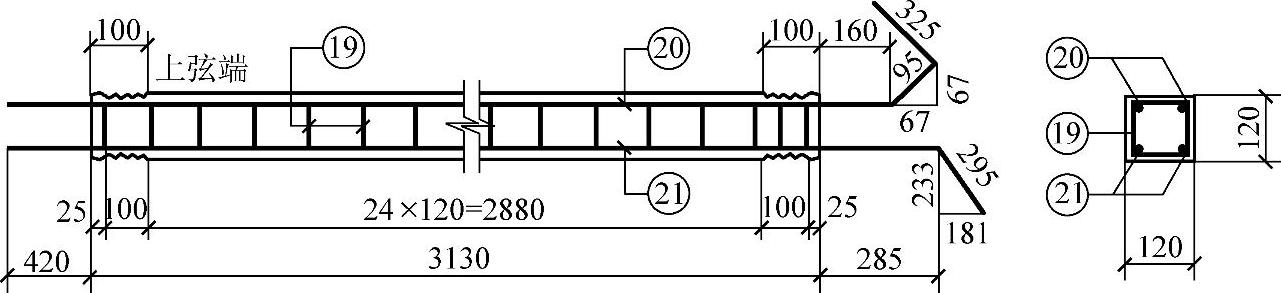

图3-22 F-3详图

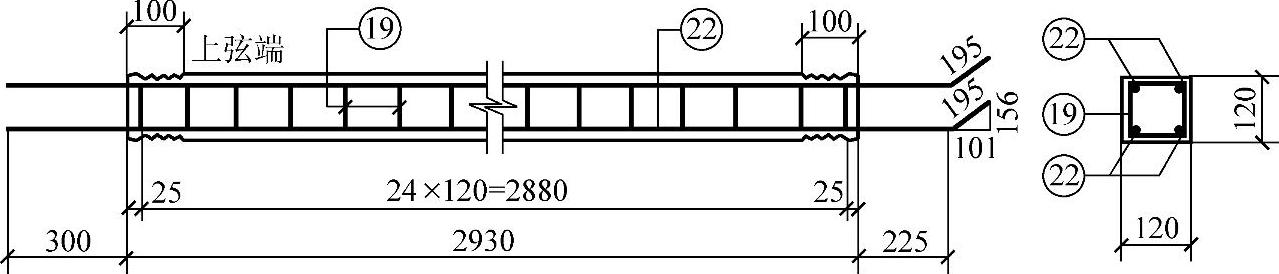

图3-23 F-4详图

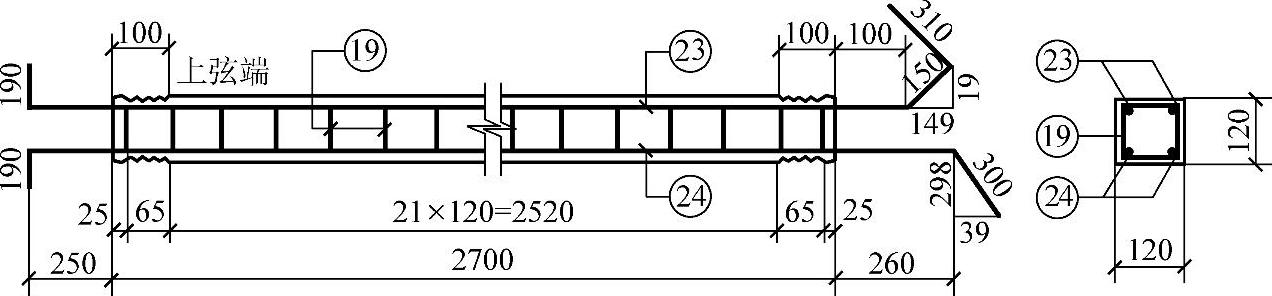

图3-24 F-5详图

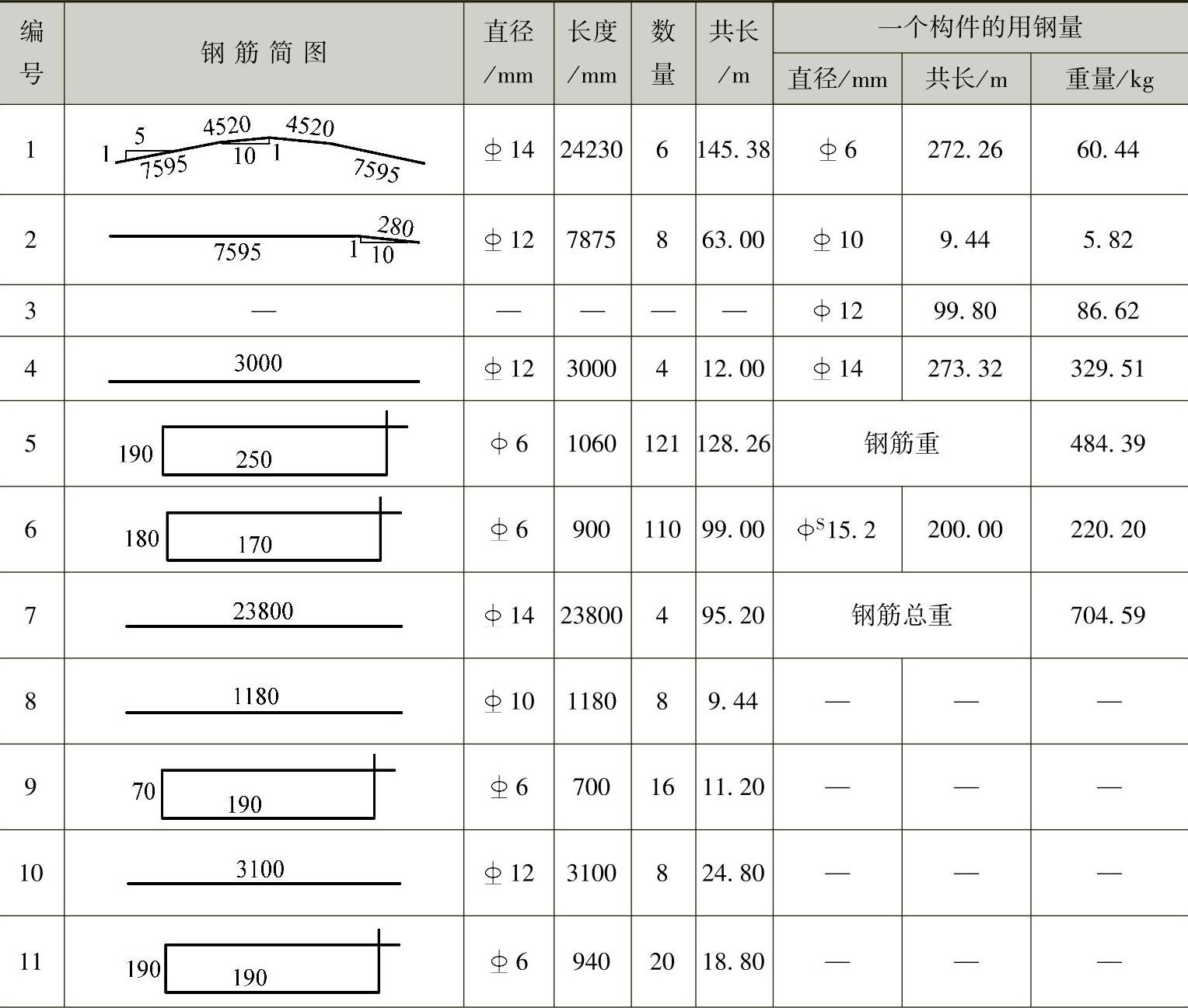

表3-6 YWJ24-2A钢筋配料单

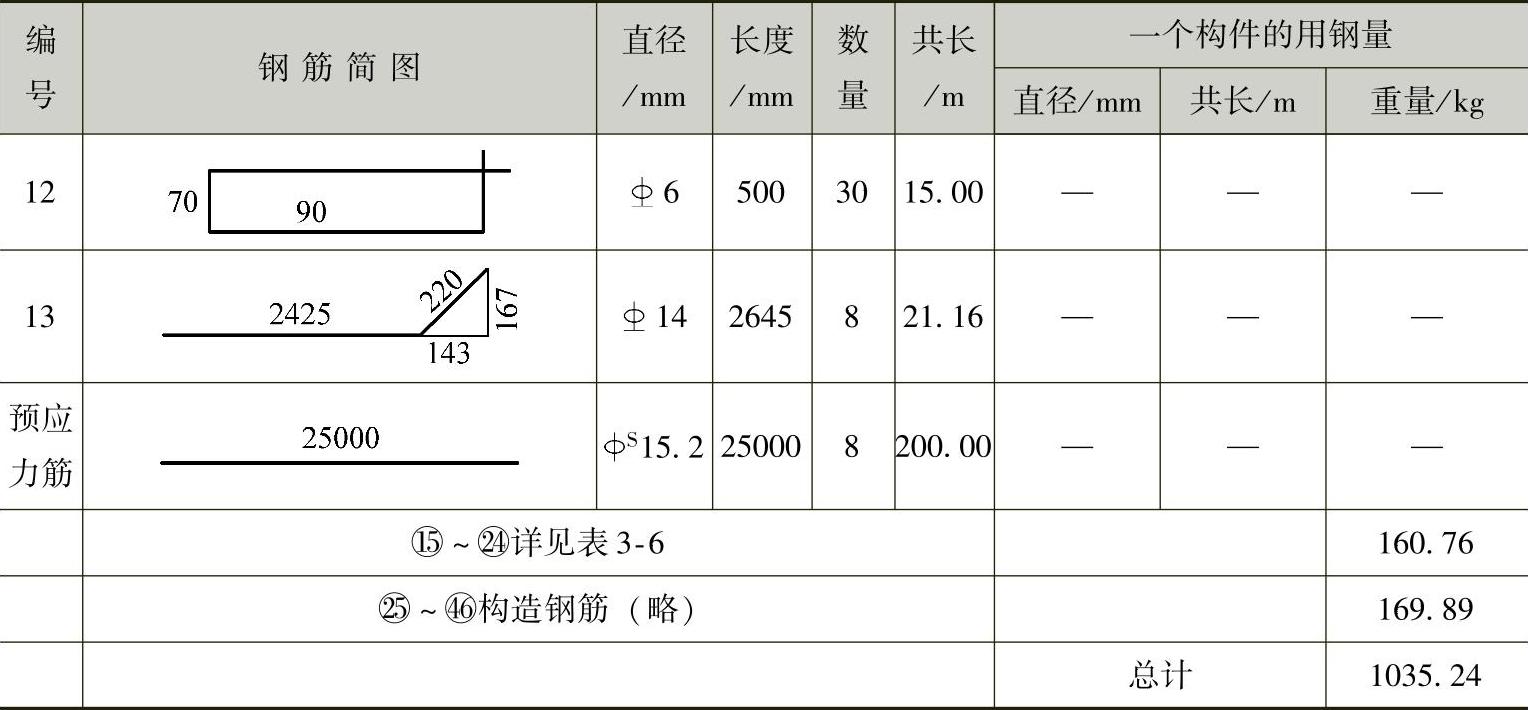

（续）

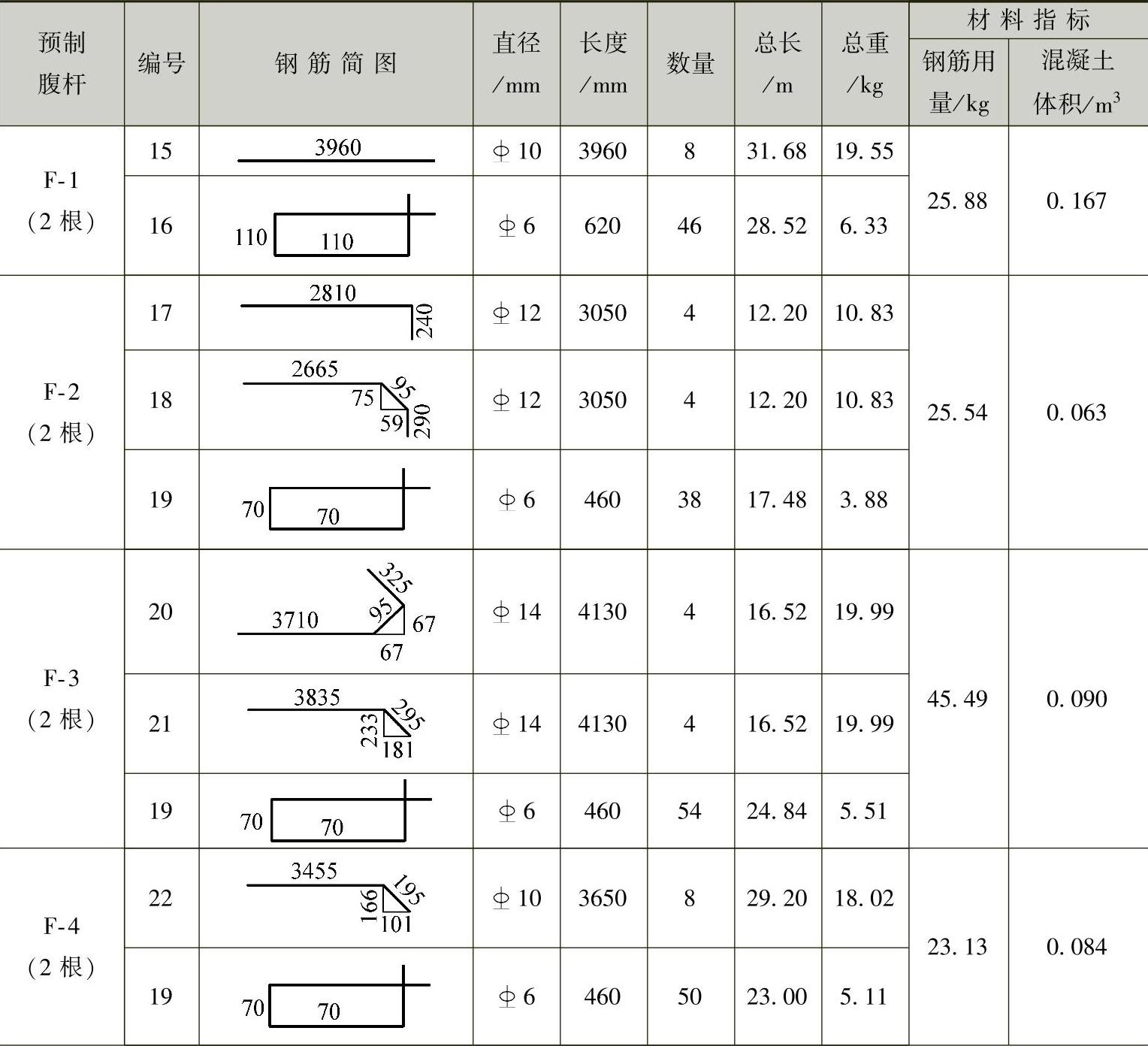

表3-7 YWJ24-2A预制腹杆材料明细表

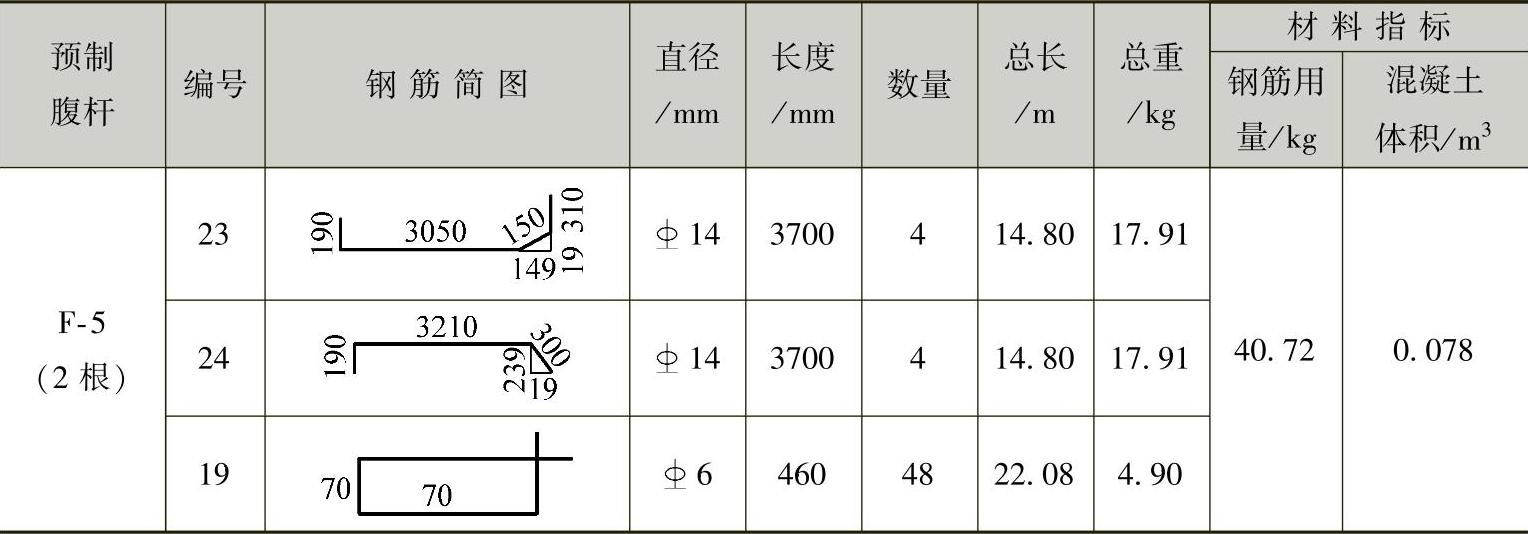

（续）
