●训练2　牛腿柱钢筋放样

题目：根据图1-29所示的牛腿柱配筋图将⑤钢筋放样。

放样过程如下（见图3-18）：

1）选择放样比例。由于牛腿的尺寸不大，采用1∶1的比例放大样。

2）根据标准图集05G335第70页所示的⑤钢筋简图结合图1-28和图1-29所示的牛腿尺寸进行放样。混凝土保护层的厚度为30mm。

3）作牛腿的外形图，然后在将所有外轮廓线向内偏移30mm，得交点A和D。

4）过A点向左量取870mm得B点，然后向下作垂线并量取270mm得C点。

5）过D点作45°线并与牛腿根部的45°线交于E点，斜向量取150mm得F点。

6）将钢筋线加粗并量取各段长度标注在相应部位，将各段长度相加得⑤钢筋的长度为1910mm。

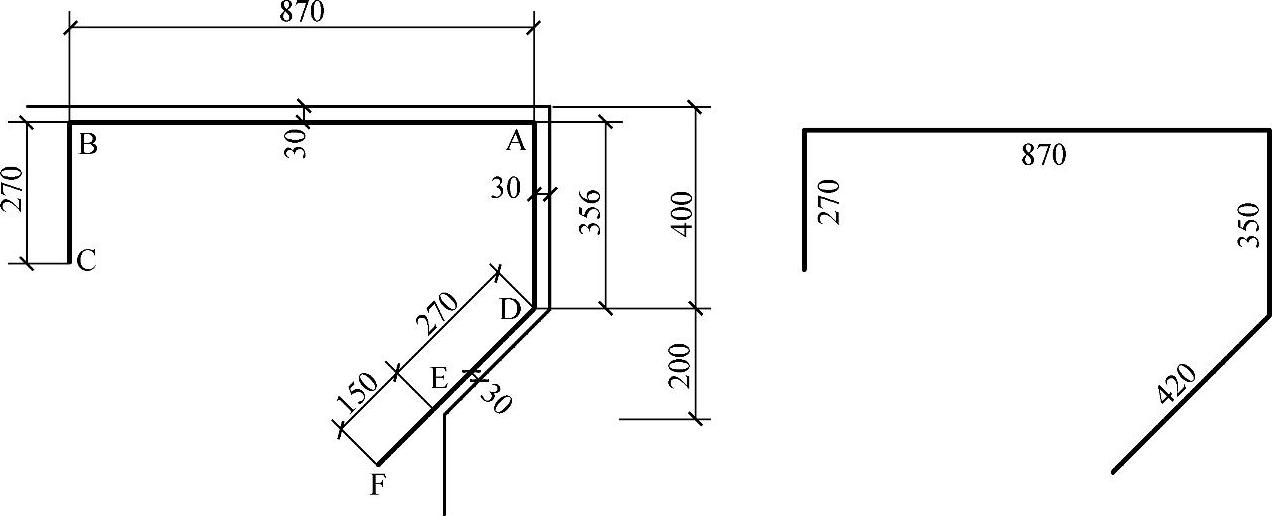

图3-18　牛腿柱⑤钢筋放样图
