以24m跨屋架（内天沟）为例，其几何尺寸（轴线尺寸）如图1-22所示。屋架各部分的详细尺寸以及屋架上的各种预埋件、孔洞如图1-23所示。
图1-24是24m跨屋架（内天沟）的配筋详图。图中3/66节点构造如图1-25所示。图1-26是腹杆F-1的构造详图。

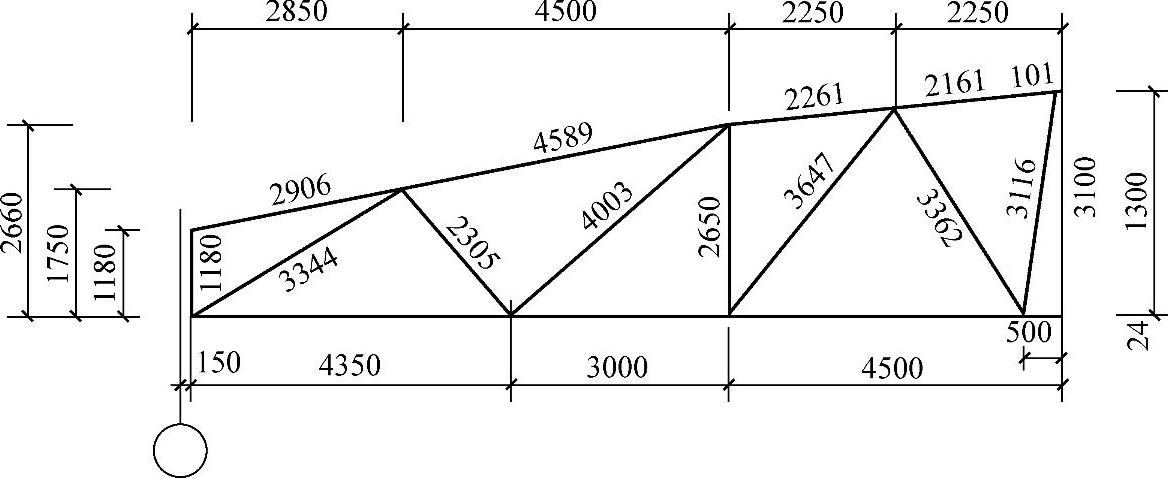

图1-22 24m跨屋架几何尺寸

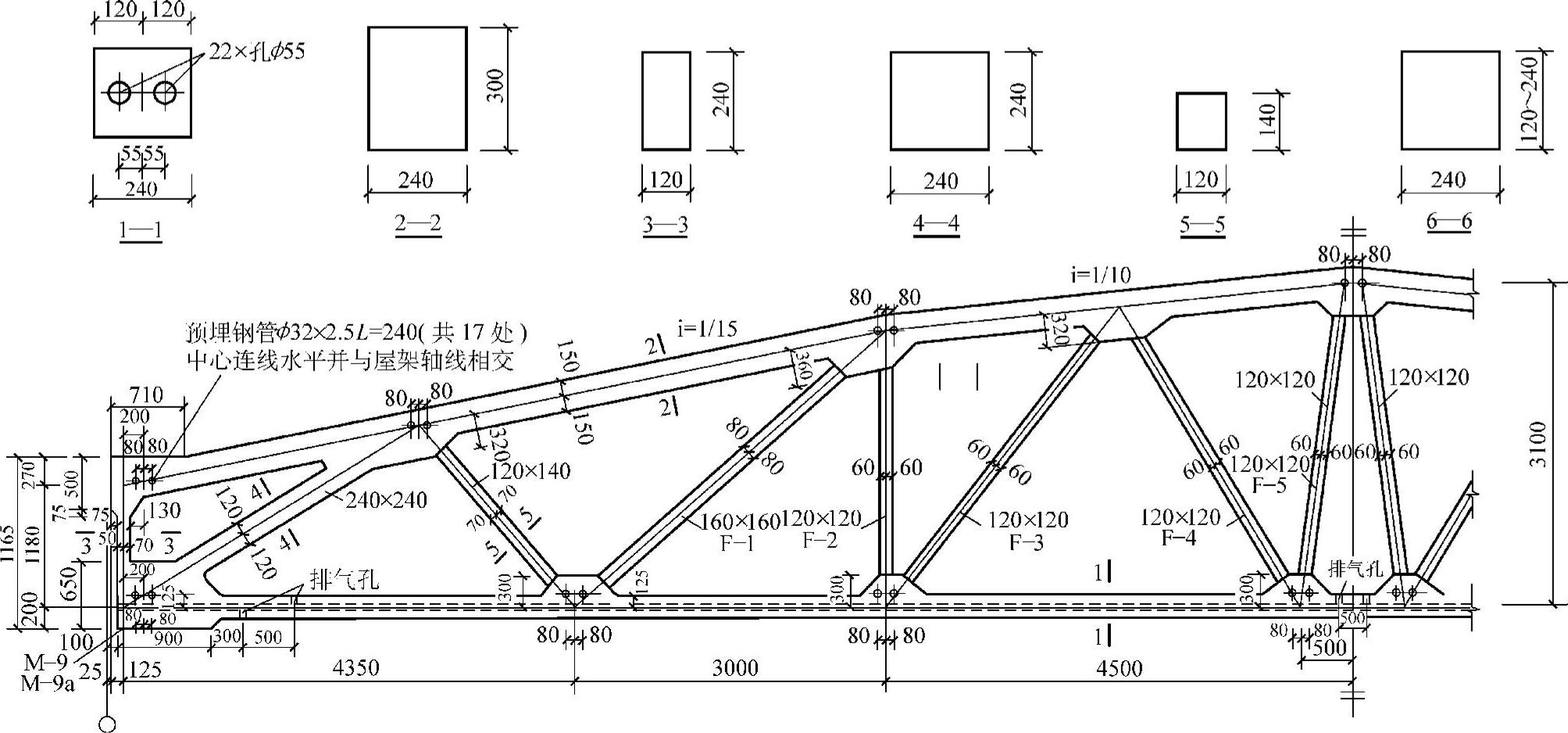

图1-23 24m跨屋架模板图

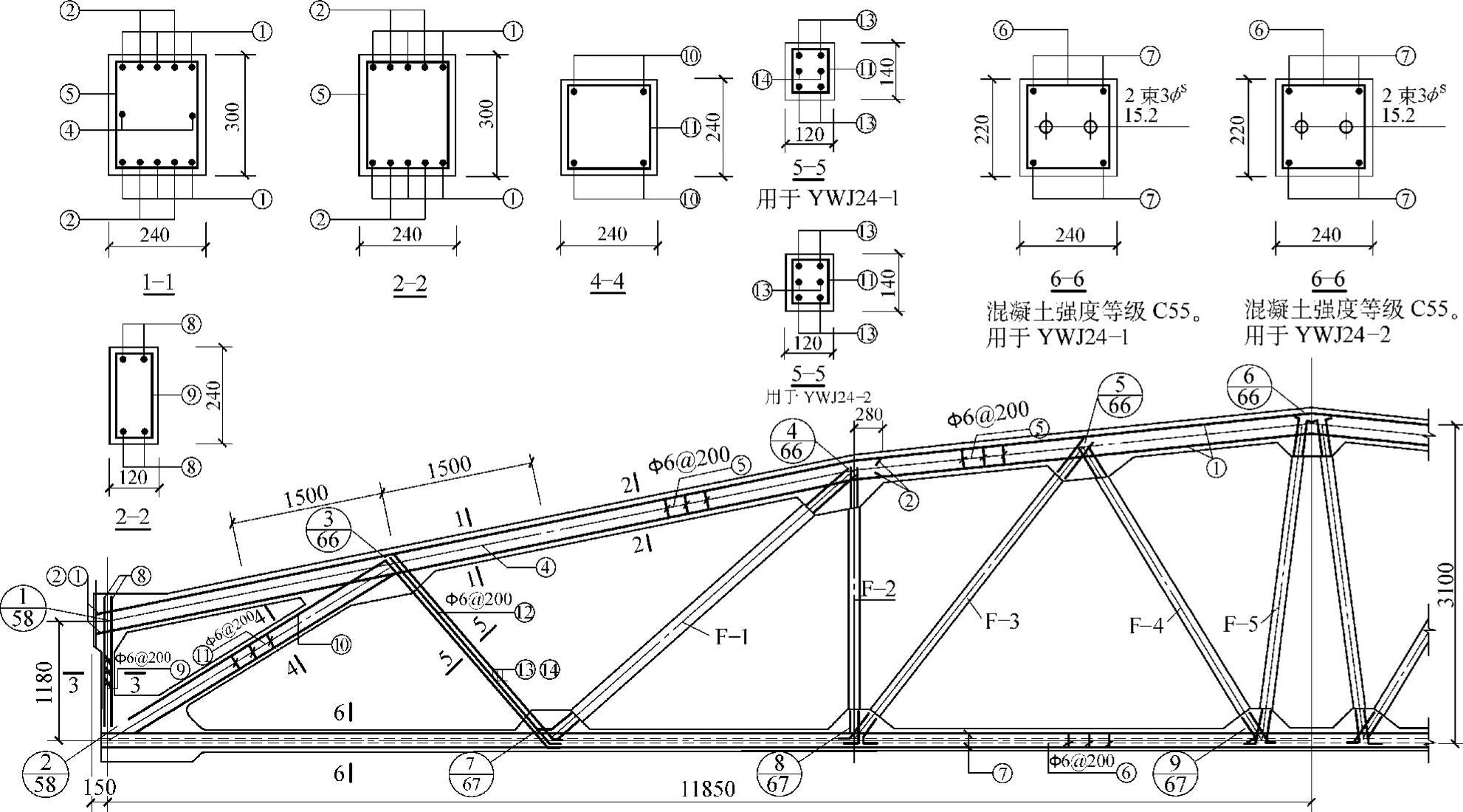

图1-24 24m跨屋架配筋图

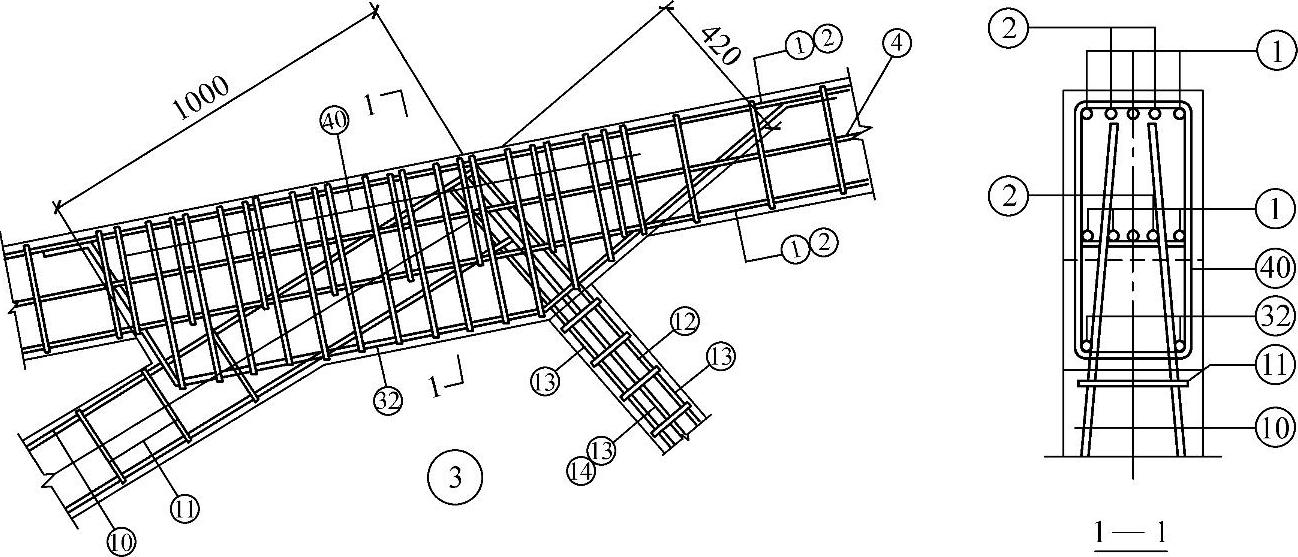

图1-25 3/66节点详图

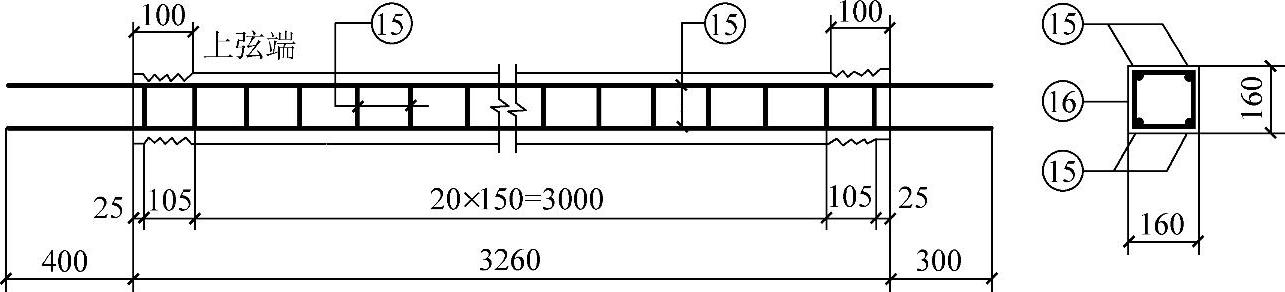

图1-26 F-1的构造详图
