二、曲线钢筋放样

二、曲线钢筋放样

曲线钢筋的放样法可根据构件的标注尺寸，或是利用给出的构件曲线方程计算出一组关键点，将构件外形进行放大样或放小样，再在其中进行曲线钢筋放样，然后将曲线钢筋分成尽可能小段，逐段量取相加即可得到钢筋长度。

曲线钢筋放样操作步骤如图3-5所示。

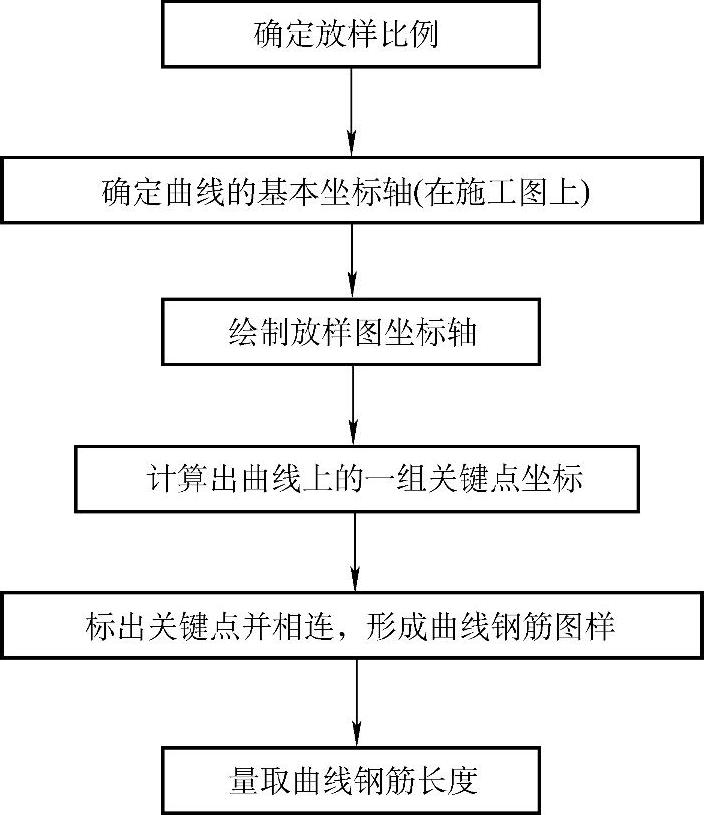

图3-5　曲线钢筋放样操作步骤

图3-6所示的钢筋混凝土鱼腹式吊车梁，因为完全对称，所以只需作一半构件的曲线放样，然后再通过翻样，即可得到整根曲线大样。其受力钢筋放大样的操作步骤如下：

1）以构件曲线与垂直中心线的交点为坐标原点，过该点画一水平线作为横坐标。以坐标原点为起点沿水平方向将吊梁分为6段，并在水平上准确标出分点。

2）过水平线上的分点作垂直线与曲线相交，即得到若干关键点。量出关键点与水平线上分点的距离尺寸，就得到了各关键点的纵坐标值，把它标在相应的位置处，如图3-7所示。

3）根据水平线上各段的长度尺寸和关键点的纵坐标值，按照所选定的比例，将关键点标注在放样图上，将各点连线即得到受力钢筋曲线大样图，如图3-7所示。

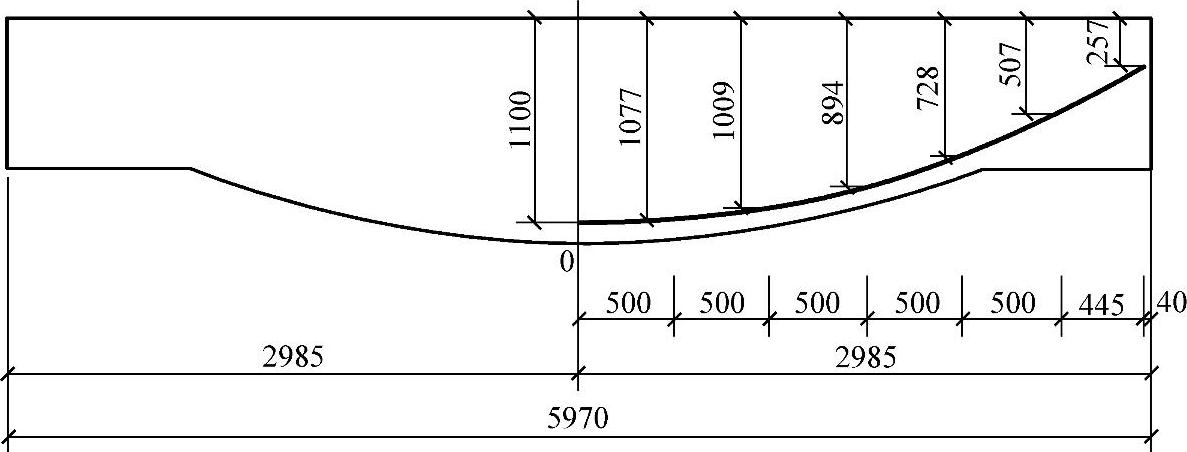

图3-6　钢筋混凝土鱼腹式吊车梁主筋图

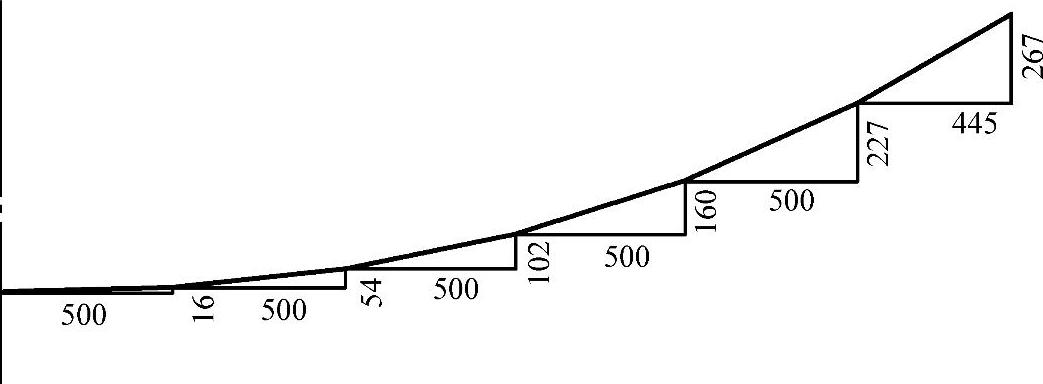

图3-7　受力钢筋曲线大样图

曲线形受力钢筋的长度尺寸，可通过量取大样图中各关键点间的距离并累加求和得到，也可将关键点纵坐标值依次相减，算出若干个直角三角形两条直角边的长度尺寸，再根据勾股定理算出三角形斜边长度并累加求和得到。

曲线放大样时，一般情况，沿水平方向的分段尺寸在250～500mm范围内选取，这样可满足施工要求。水平分段越短，其曲线长度的计算结果精确度越高；反之水平分段越长，其曲线长度的计算结果精确度越低。

另一种简便方法步骤如下：

1）将曲线构件与钢筋进行放样。

2）用铁丝（或较细易成形的钢筋）依照钢筋曲线，制作成与曲线相同的钢筋模型。

3）展开铁丝（或钢筋），测量其展开长度，即为曲线钢筋长度。
