●训练2　施工总平面图绘制训练

●训练 2　施工总平面图绘制训练

某工程建筑总平面图如图2-6所示。试绘制下列资料其施工总平面图。

新建工程为4幢五层混合结构住宅，每幢住宅由3各单元组成，长50m，宽12m，地面以上高度19m。上部结构为空心砖墙与现浇钢筋混凝土楼盖承重，基础已经施工完毕。主体工程的计划工期为90天。

1）首先选择塔式起重机的型号，确定塔式起重机的数量。主要选择依据为塔式起重机的回转半径和高度。本案选用两台QT80A型上回转自升塔式起重机（北京建筑工程机械厂生产），回转半径12.5～50m，起重量50～80kN。

2）布置搅拌机。搅拌机的位置应在塔式起重机的回转半径范围内。

3）布置砂、石、水泥堆场，其位置应在搅拌机的附近。

4）布置钢筋加工车间、木工车间等。本工程钢筋加工车间布置在东北侧，在东边塔式起重机的回转半径范围内。西边两幢住宅可通过东边塔式起重机将钢筋转运到西边塔式起重机的回转半径范围内。

5）布置办公室和宿舍。

6）布置临时道路。本工程可按照永久道路的位置修筑。

7）布置水电管线及消防设施。

8）施工总平面图如图2-7所示。

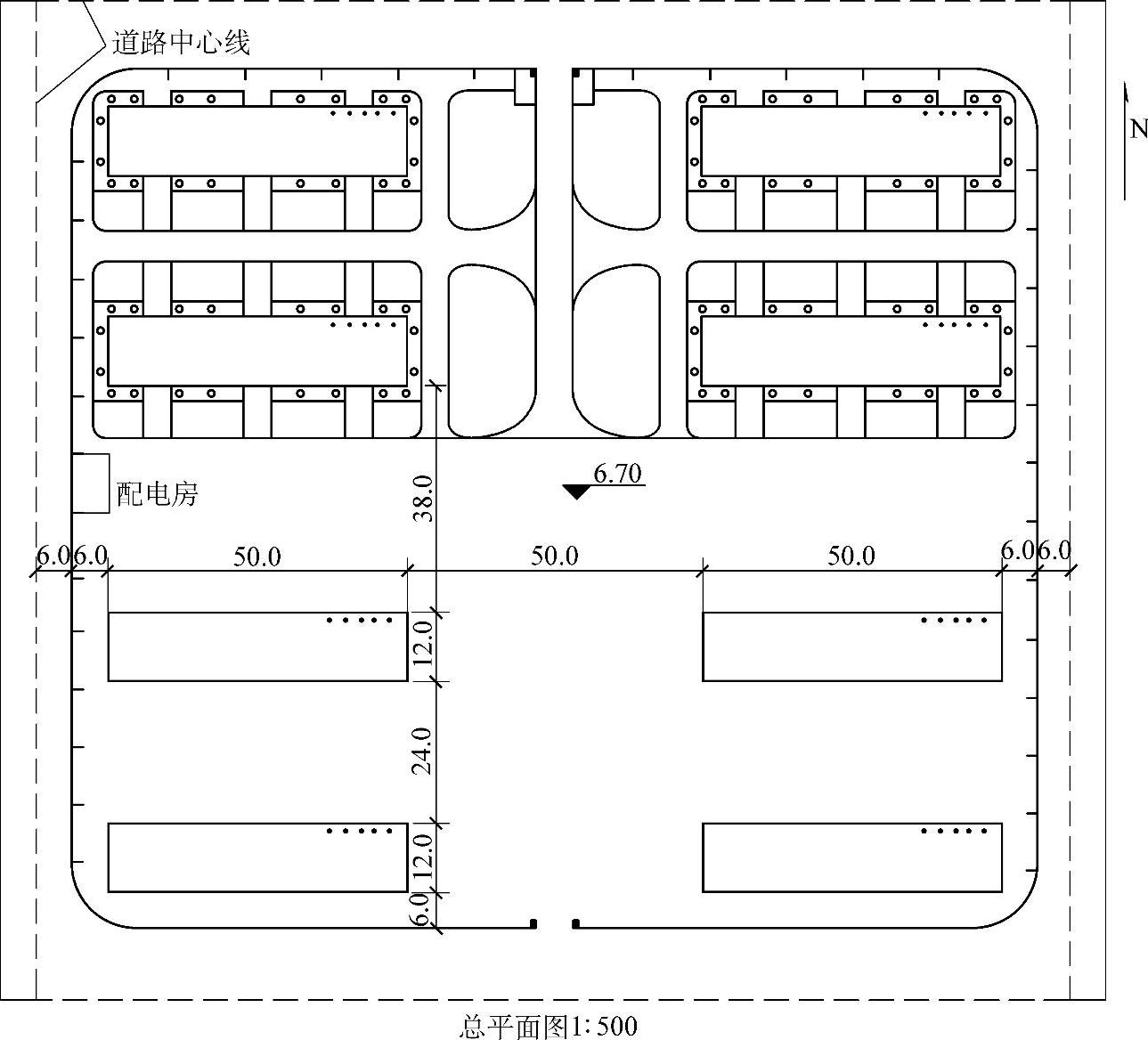

图2-6　建筑总平面图

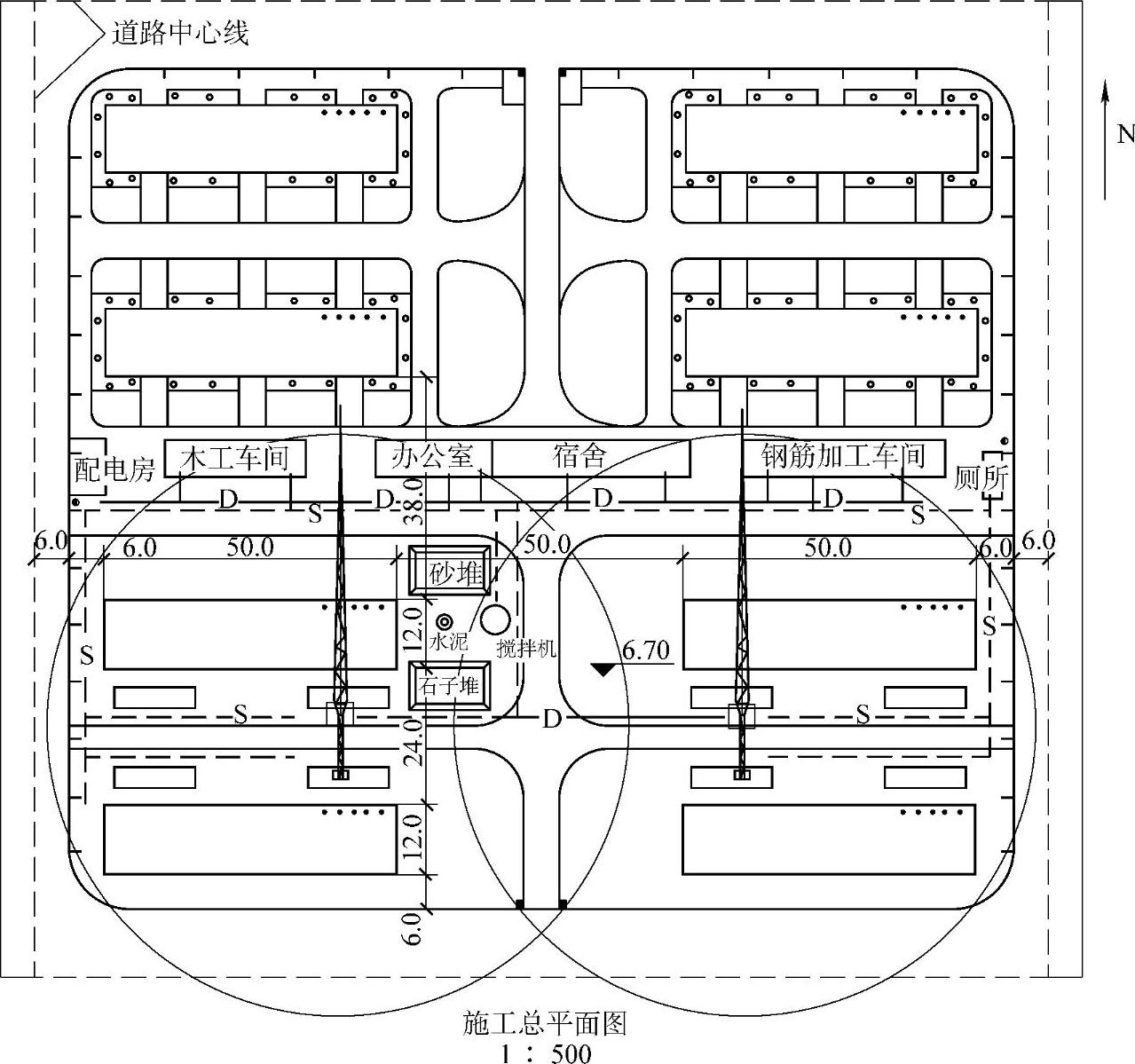

图2-7　施工总平面图
