●训练8　烟囱基础钢筋配料单编制

●训练 8　烟囱基础钢筋配料单编制

题目：某钢筋混凝土烟囱，已知烟囱的代号为YC80/1.7-0.75-4-150-d。试根据烟囱基础配筋图（图1-35、图1-36，底板下部加强筋见图3-27）编制烟囱基础钢筋配料单。

根据烟囱编号“YC80/1.7-0.75-4-150-d”查图集“80m烟囱筒壁及基础选用表”可以得到对应的筒壁及基础型号分别为TB80/1.7-4和J80/1.7-16。

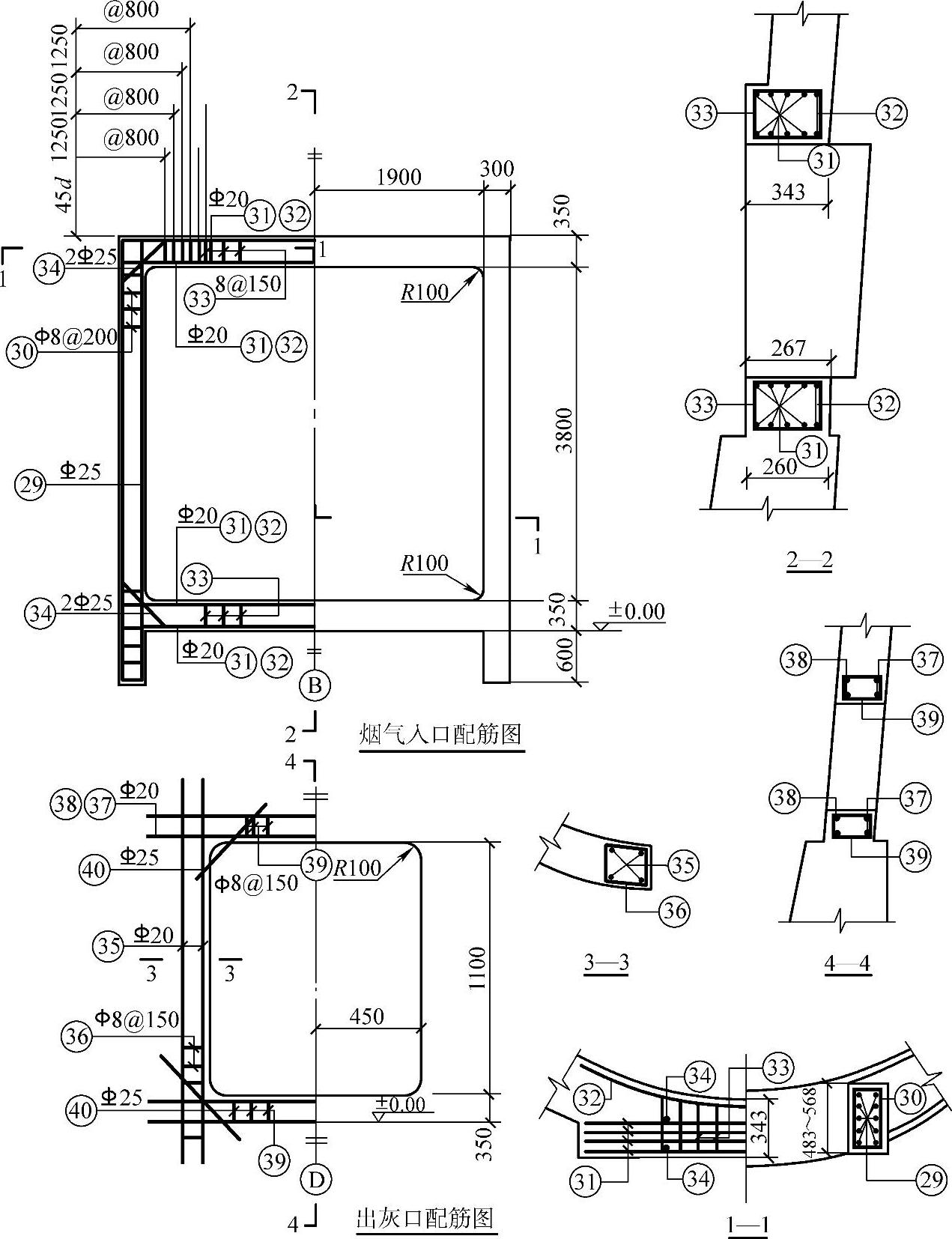

图3-26　60m高钢筋混凝土烟囱出灰口配筋图

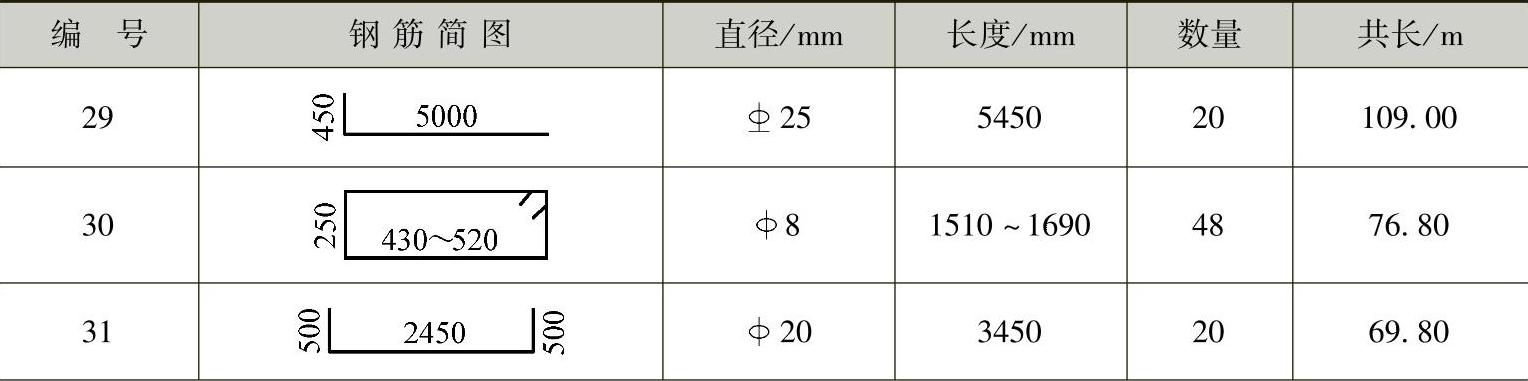

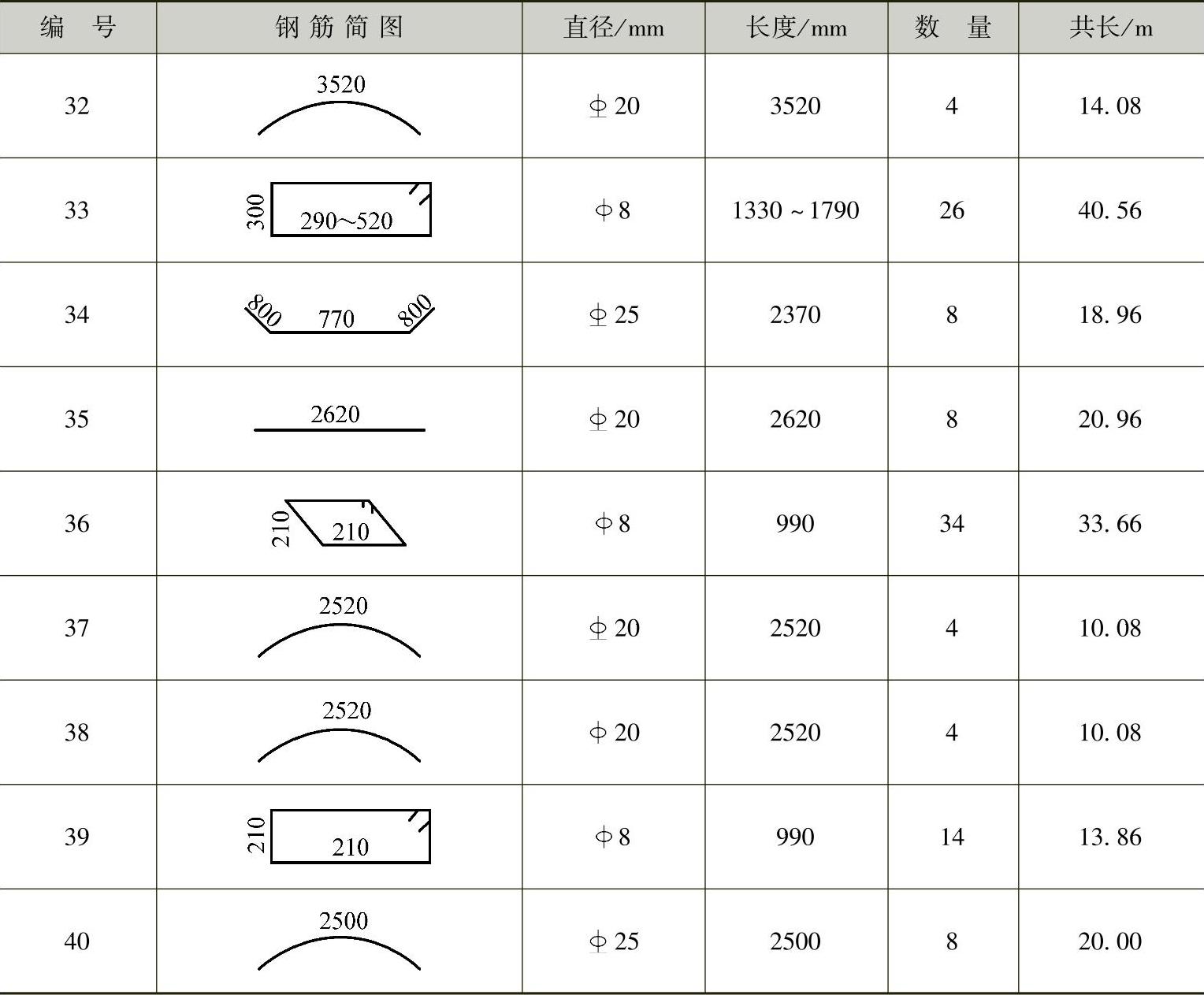

表3-9　60m钢筋混凝土烟囱出灰口钢筋配料单

（续）

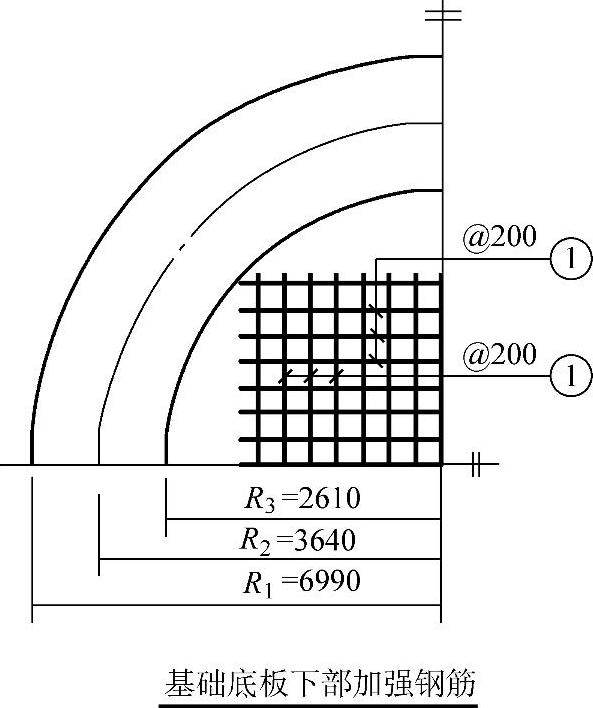

图3-27　基础底板下部加强钢筋

图中的R₁=6990mm，R₂=3640mm，R₃=2610mm，h=840mm。

逐根计算①～（21）钢筋的下料长度，并统计其根数、重量即可得到该屋架的钢筋配料单，见表3-10。

表3-10　J80/1.7-16钢筋配料单
