筏形基础相关构造

八、筏形基础相关构造

筏形基础相关构造的设计，采用在基础平面布置图上直接引注的方式进行表达。

1.筏形基础相关构造类型与编号

筏形基础相关构造类型与编号参见表1-7。

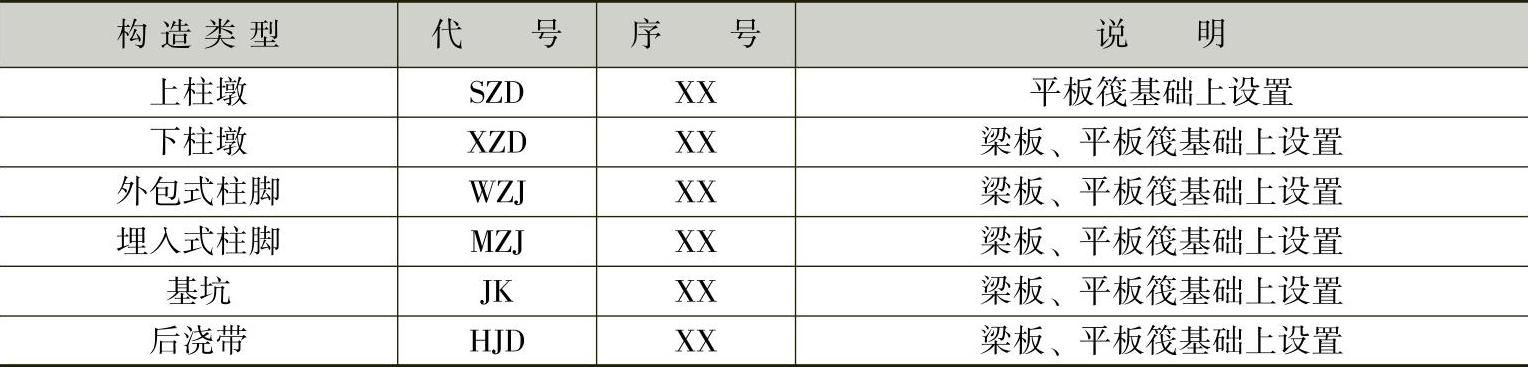

表1-7　筏形基础相关构造类型与编号

注：1.上柱墩在混凝土柱根部位，下柱墩在混凝土柱或钢柱柱根投影部位，均根据筏形基础受力与构造需要而设。

2.外包式柱脚与埋入式柱脚为钢柱在筏形基础中的两种锚固构造方式。

2.相关构造直接引注的内容

（1）上柱墩SZD　上柱墩SZD是根据平板式筏形基础受剪或受冲切承载力的需要，在板顶面以上混凝土柱的根部设置的混凝土墩。引注内容包括编号、几何尺寸和配筋。

几何尺寸按“柱墩向上凸出基础平板高度h_d\柱墩底部出柱边缘宽度c₁\柱墩顶部出柱边缘宽度c₂”的顺序注写，其表达形式为“h_d\c₁\c₂”。当为等截面柱墩c₁=c₂时，c₂不注，表达形式为“h_d\c₁”。无论SZD所包框架柱截面形状为矩形、圆形或多边形，c₁与c₂分别环绕柱截面等宽。

配筋按“竖向（c₁=c₂）或斜竖向（c₁≠c₂）纵筋的总根数、强度等级与直径\箍筋强度等级、直径、间距与肢数[（X向排列肢数m）×（Y向排列肢数n）]”的顺序注写，分两行注写时，则可不用反斜线“\”。

圆形截面：××××\L××@×××（L表示螺旋箍筋）。

矩形截面：××××\××@×××。

例如，SZD3，600\350\50，1416\10@100（4×4），表示3号棱台状上柱墩；凸出基础平板顶面高度为600mm，底部出柱边缘宽度为350mm，顶部出柱边缘宽度为50mm；共配置14根16斜向纵筋；箍筋直径10mm间距100mm，X向与Y向各为4肢。

SZD1，600\350\50，1616\L10@100，则表示1号圆台状上柱墩；凸出基础平板顶面高度为600mm，底部出柱边缘宽度为350mm，顶部出柱边缘宽度为50mm；共配置16根16斜向纵筋；螺旋箍筋直径10mm间距100mm。

（2）下柱墩XZD　下柱墩XZD是根据平板式筏形基础受剪或受冲切承载力的需要，或根据梁板、平板式筏形基础埋入式钢柱柱脚的受力与构造需要，在柱的所在位置、基础平板底面以下设置的混凝土墩。引注内容包括编号、几何尺寸和配筋。

几何尺寸按“柱墩向F凸出基础平板深度h_d\柱墩顶部出柱投影宽度c₁\柱墩底部出柱投影宽度c₂”的顺序注写，其表达形式为“h_d\c₁\c₂”。当为等截面柱墩c₁=c₂时，c₂不注，表达形式为“h_d\c”。

等截面（倒棱柱）配筋按“X方向底部纵筋\Y方向底部纵筋\水平箍筋”的顺序注写，其表达形式为“X××@×××\Y××@×××\××@×××”。

不等截面（倒棱台）的斜侧面由两向纵筋覆盖，不必配置水平箍筋，则其表达形式为：X××@×××\Y××@×××。

（3）外包式柱脚WZJ　外包式柱脚WZJ用于钢结构柱与混凝土筏形基础的锚固构造。引注内容包括编号、几何尺寸和配筋。

几何尺寸按“柱脚向上凸出基础梁或基础平板顶面高度h_j\柱脚出钢柱外轮廓线宽度c₁”的顺序注写，其表达形式为：“h_j\c₁”。无论钢柱是何种截面形状，c₁环绕钢柱矩形或圆形截面（或异形截面的外接矩形）等宽。

配筋按“竖向纵筋总根数、强度等级与直径\箍筋强度等级、直径与间距”的顺序注写，其表达形式为：××××\××@×××。

圆形柱脚（包括圆形钢柱）采用螺旋箍筋，其表达形式为：××××\L××@×××。

配置双层竖向纵筋时，用“+”号连接两层（外层+内层）竖向纵筋的配筋值，内、外层箍筋取同样配置，其表达形式为：××××+××××\××@×××或××××+××××+\L××@×××。

（4）埋入式柱脚MZJ　埋入式柱脚MZJ用于钢结构柱与混凝土筏形基础的锚固构造。引注内容包括编号、几何尺寸和配筋。

几何尺寸按“柱脚向下凸出基础梁或基础平板高度h_j\柱脚钢柱出外轮廓线宽度c₁”的顺序注写，其表达形式为“h_j\c₁”。无论钢柱是何种截面形状，c₁环绕钢柱截面外接矩形或圆形等宽。

当基础平板高度h能够满足埋入式柱脚MZJ的受力要求和规范规定的埋入深度要求，不需要向下凸出基础平板底面时，其“h_j=0”，表达形式为“0\c₁”。

配筋按“竖向纵筋总根数、强度等级与直径\箍筋强度等级、直径、间距”的顺序注写，其表达形式为“××××\××@×××”。

圆形柱脚（包括圆形钢柱）采用螺旋箍筋，其表达形式为“××××\L××@××/×××”。

埋入式柱脚MZJ应与下柱墩XZD同时设置（h_j=0时除外）。

（5）基坑JK　引注内容包括编号和几何尺寸。

几何尺寸按“基坑深度h_k\基坑平面尺寸x×y”的顺序注写，其表达形式为“h_k\x×y”。x为X向基坑宽度，y为Y向基坑宽度（图面从左至右为X向，从下至上为Y向）。

圆形基坑按“基坑深度h_k\基坑直径D=×××”的顺序注写。考虑到施工方便，当条件许可时，圆形基坑可设计为矩形，然后将坑内壁找圆。

在平面布置图上应注明基坑的平面定位尺寸。

（6）后浇带HJD　其引注内容包括编号、后浇带宽度和后浇带留筋方式及后浇带混凝土强度等级。

后浇带混凝土强度等级通常高于筏形基础主体的混凝土强度等级，且应采用不收缩混凝土或微膨胀混凝土，应在结构设计总说明中注明配置方法。

在平面布置图上应标注后浇带的平面定位尺寸。
