筏形基础平法施工图的表示方法

筏形基础平法施工图是在基础平面布置图上直接采用平面注写的形式注明梁、板的几何参数与配筋参数的一种设计表达形式。设计时应将其所支承的上部结构的柱、墙与基础平面一起绘制，注明筏形基础平板的底面标高。

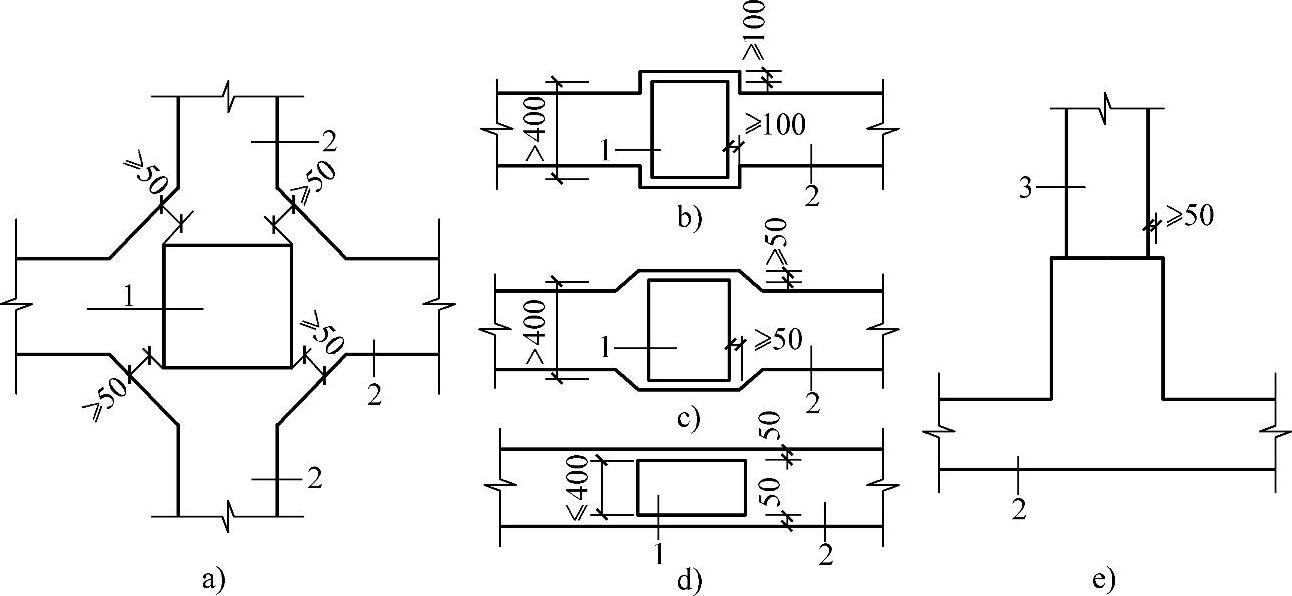

图1-3　基础梁与地下室底层柱或剪力墙的连接构造

1—柱　2—基础梁　3—墙体

对梁板式筏形基础，基础梁与基础平板在标高上存在三种位置关系：

1）梁顶与板顶一平，称为“高板位”。

2）梁底与板底一平，称为“低板位”。

3）板在梁的中部，称为“中板位”。

注写中通过选注基础梁底面与基础平板底面的标高高差来表达两者间的位置关系。对轴线未居中的基础梁，应标注其偏心定位尺寸。
