6.4.3  轴承座的车削加工

6.4.3 轴承座的车削加工

图6-23所示为轴承座。材料为HT150，要在花盘角铁上加工ϕ32H9内孔、端面及两端倒角，以底面安装夹紧，单件小批量生产。

图6-23 轴承座

因零件数量较少，可将轴承座装夹在角铁上，用压板轻压，再用划线盘找正轴承座的轴线。根据事先划好的十字线，找正轴承座的中心高。

1）调整划针高度找正水平中心线。

2）使划针尖通过工件水平线，然后将花盘旋转180°，再用划针轻拉一条水平线。若两线不重合，可将划针调整到两条平行线的中间位置。

3）调整角铁，将工件水平线向划针高度方向调整。

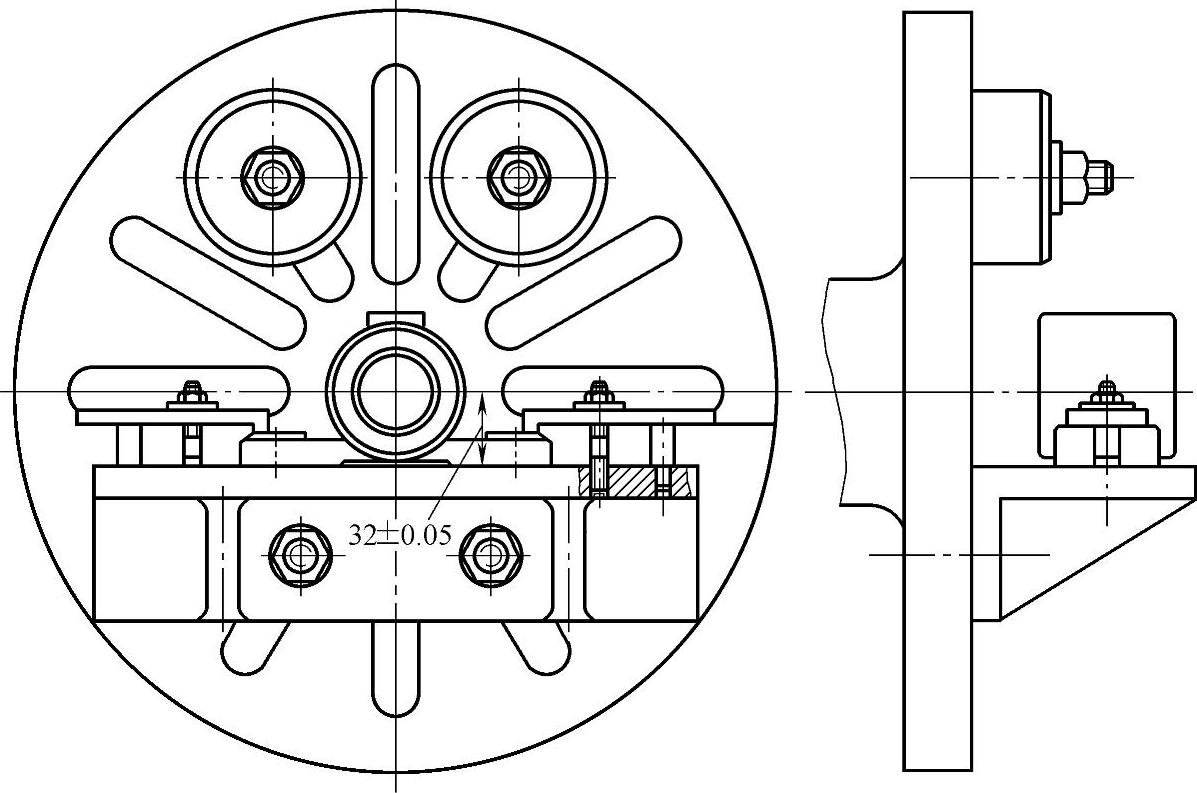

图6-24 轴承座的安装方式

4）重复上述步骤，直到使划针所划的两条水平线重合为止（注意：在找正十字线时，应同时找正上侧基准线，以防工件歪斜）。

5）找正垂直中心线的方法与水平线情况相同。

6）将工件夹紧。轴承座的安装方式如图6-24所示。
