1.1.3 旋具

（一）一字槽螺钉旋具

1.形式

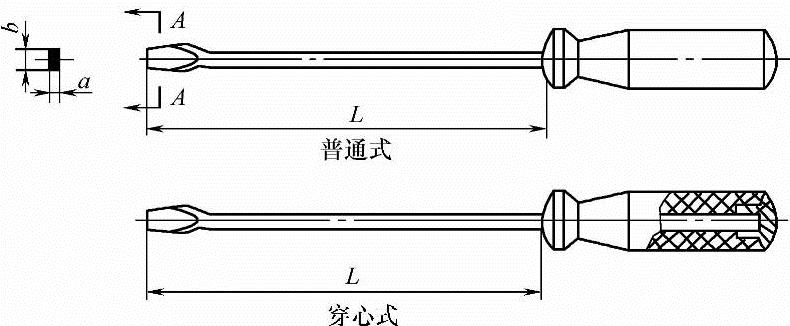

一字槽螺钉旋具如图1-33所示。

图1-33 一字槽螺钉旋具

2.基本尺寸

一字槽螺钉旋具的旋杆长度应符合表1-24中的规定。

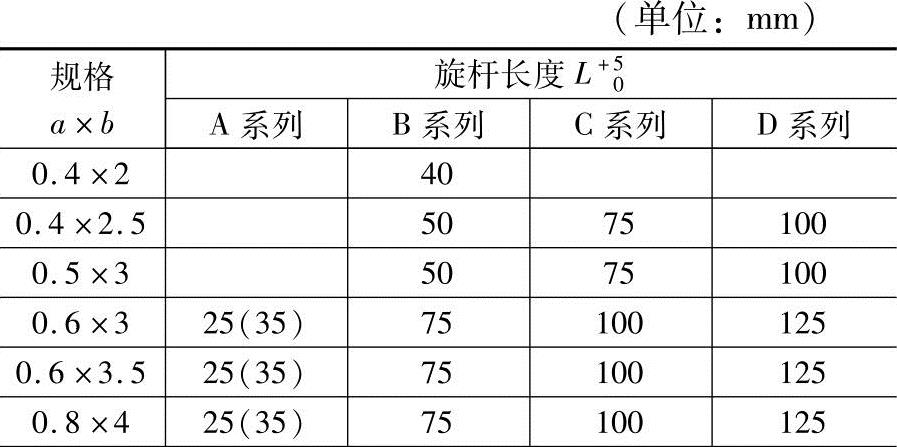

表1-24 一字槽螺钉旋具的旋杆长度

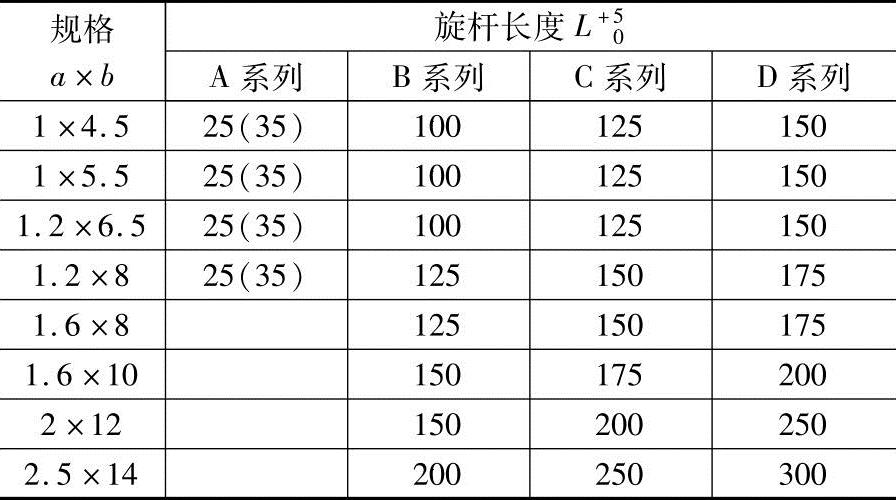

（续）

注：括号内的尺寸为非推荐尺寸。

（二）十字槽螺钉旋具

1.形式

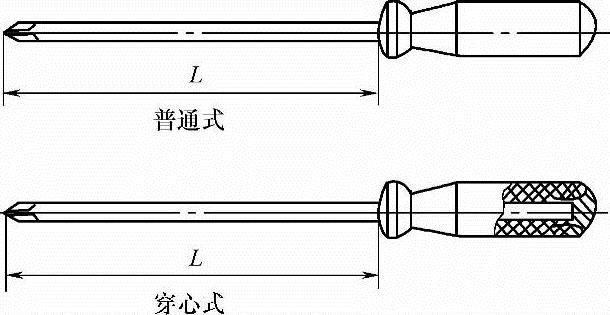

十字槽螺钉旋具如图1-34所示。

图1-34 十字槽螺钉旋具

2.基本尺寸

十字槽螺钉旋具的旋杆长度应符合表1-25中的规定。

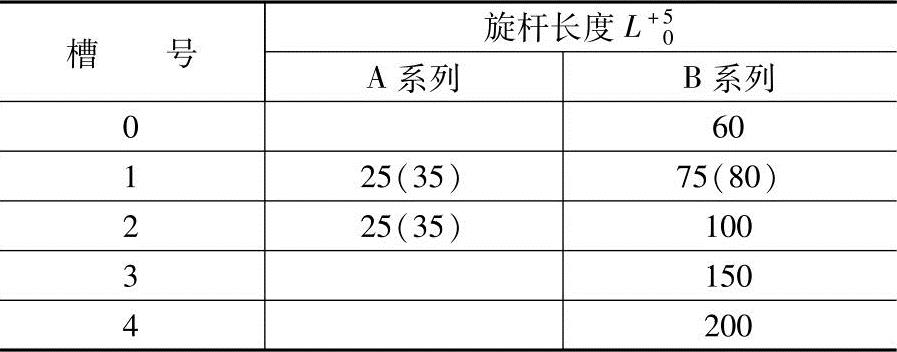

表1-25 十字槽螺钉旋具的旋杆长度 （单位：mm）

注：括号内的尺寸为非推荐尺寸。

（三）内六角花形螺钉旋具

1.形式

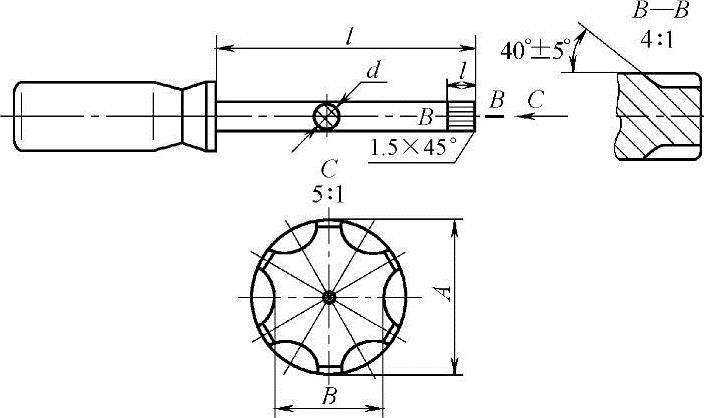

内六角花形螺钉旋具如图1-35所示。

图1-35 内六角花形螺钉旋具

2.基本尺寸

内六角花形螺钉旋具的基本尺寸应符合表1-26中的规定。

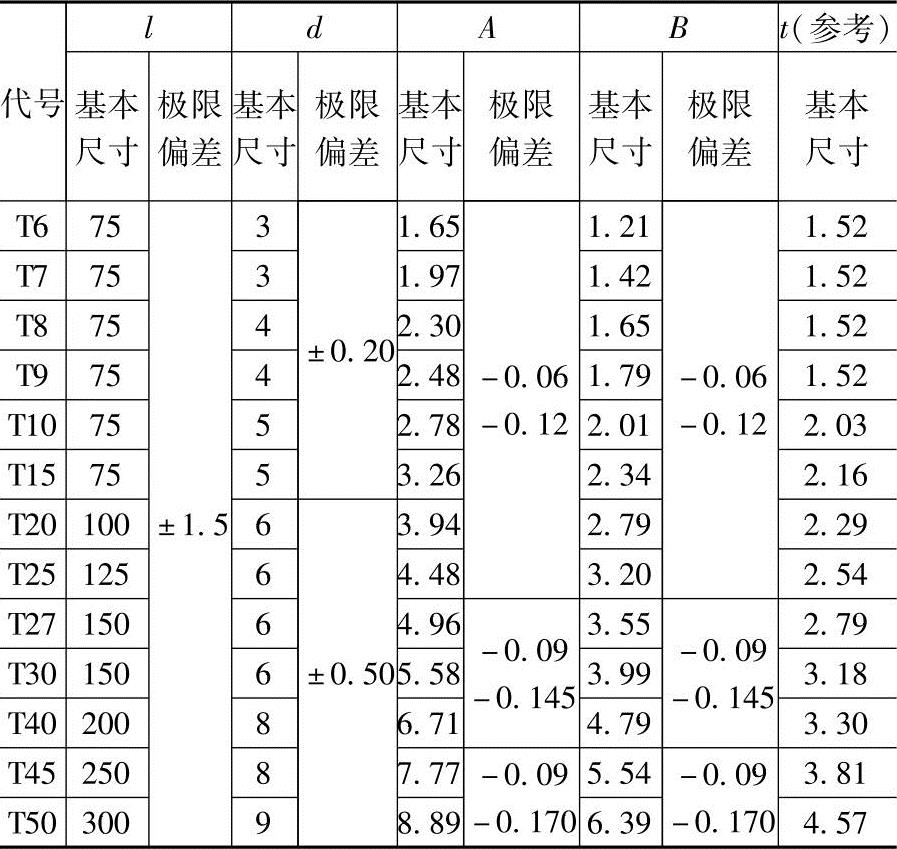

表1-26 内六角花形螺钉旋具的基本尺寸 （单位：mm）

（四）螺旋棘轮螺钉旋具

1.形式

螺旋棘轮螺钉旋具有如图1-36所示的两种形式。

图1-36 螺旋棘轮螺钉旋具

2.基本尺寸

螺旋棘轮螺钉旋具的基本尺寸应符合表1-27中的规定。

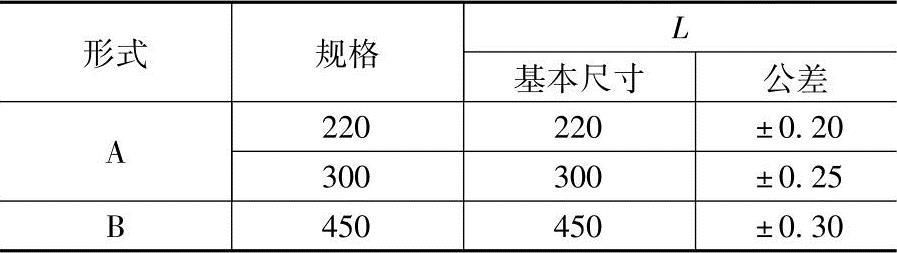

表1-27 螺旋棘轮螺钉旋具的基本尺寸 （单位：mm）
