6.4.3 铜基钎料
（一）分类及型号
铜基钎料的分类及型号见表6-65。
（二）尺寸及偏差
1）带状钎料的厚度偏差、宽度偏差以及反挠度偏差见表6-66～表6-68规定。
2）棒状钎料的首选直径是1mm、1.5mm、2mm、2.5mm、3mm、4mm和5mm，首选的长度是450mm、500mm、750mm和1000mm。采用拉拔技术制造的棒钎料径向公差为±3%，其他方法制造的棒钎料径向公差为±0.2mm。棒状钎料的长度公差为±5mm。

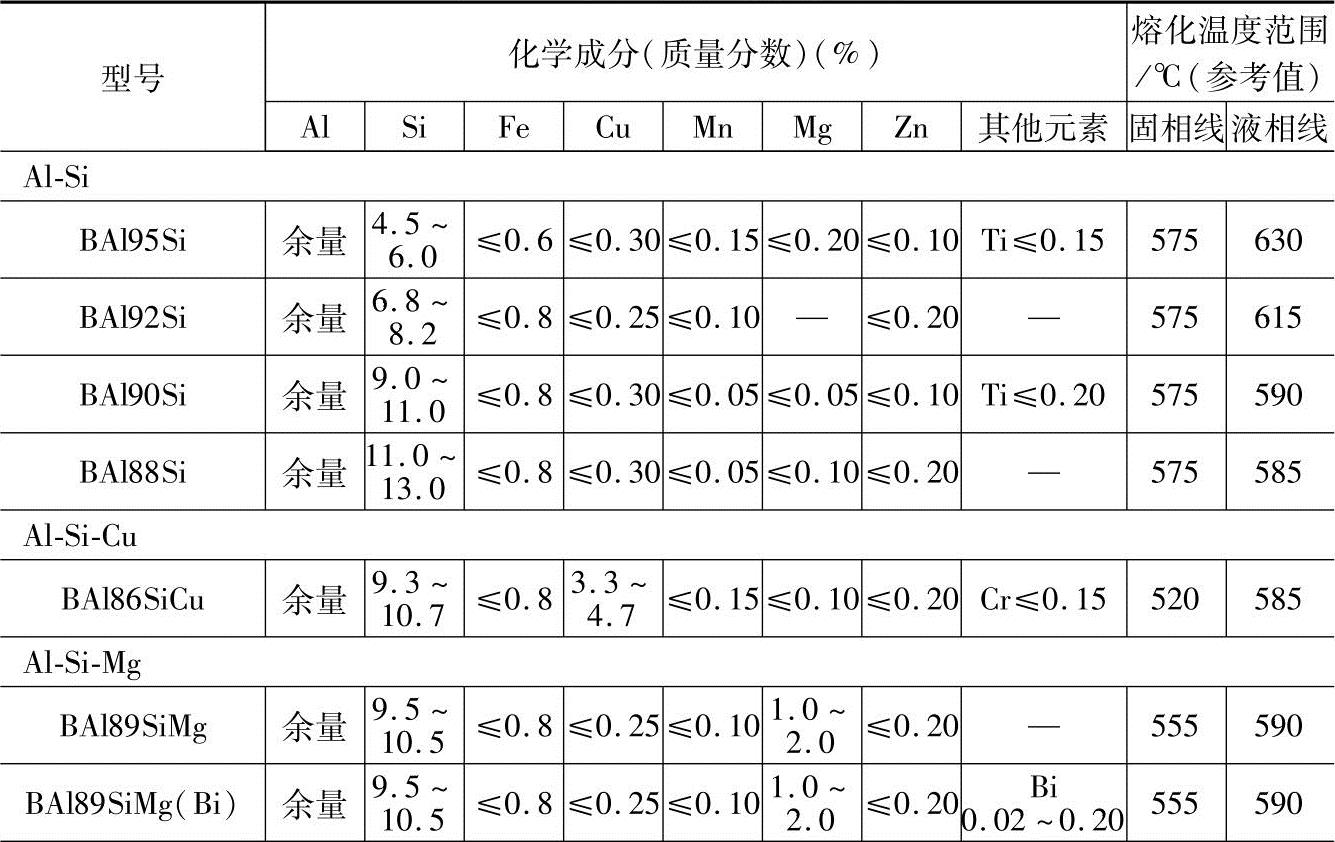

表6-64 铝基钎料的化学成分

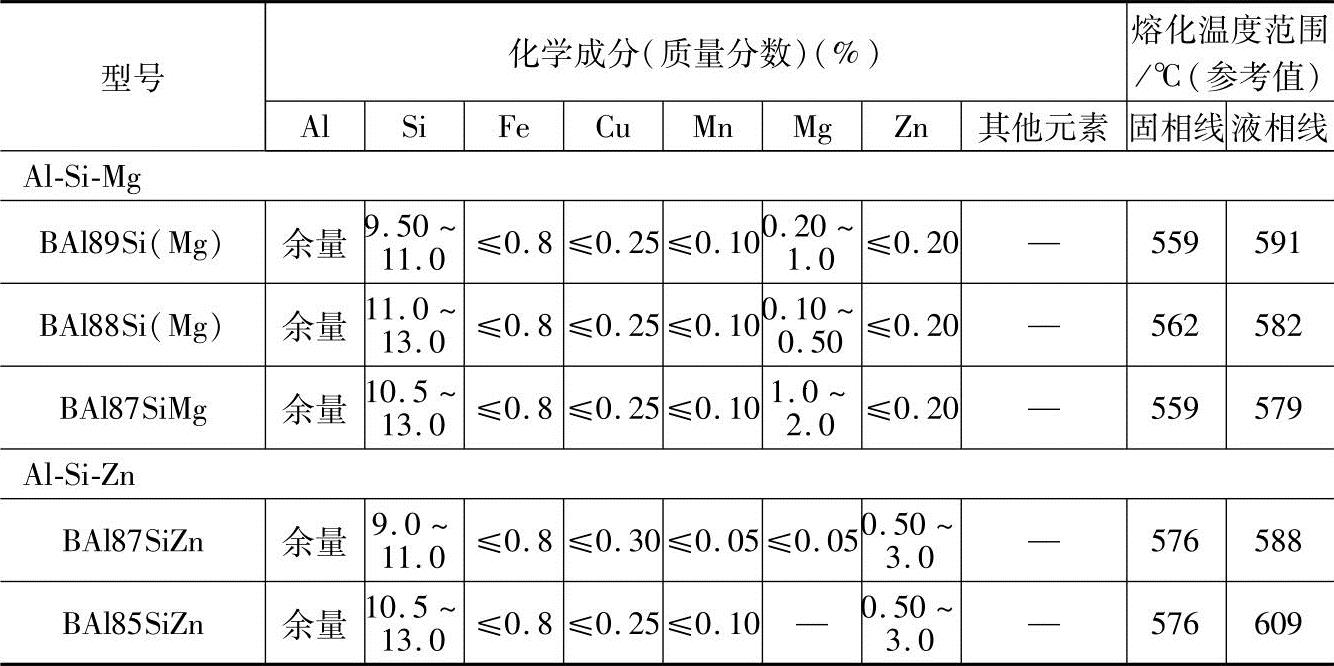

（续）
注：1.所有型号钎料中，Cd元素的最大含量（质量分数）为0.01，Pb元素的最大含量（质量分数）为0.025。
2.其他每个未定义元素的最大含量（质量分数）为0.05，未定义元素总含量（质量分数）不应高于0.15。

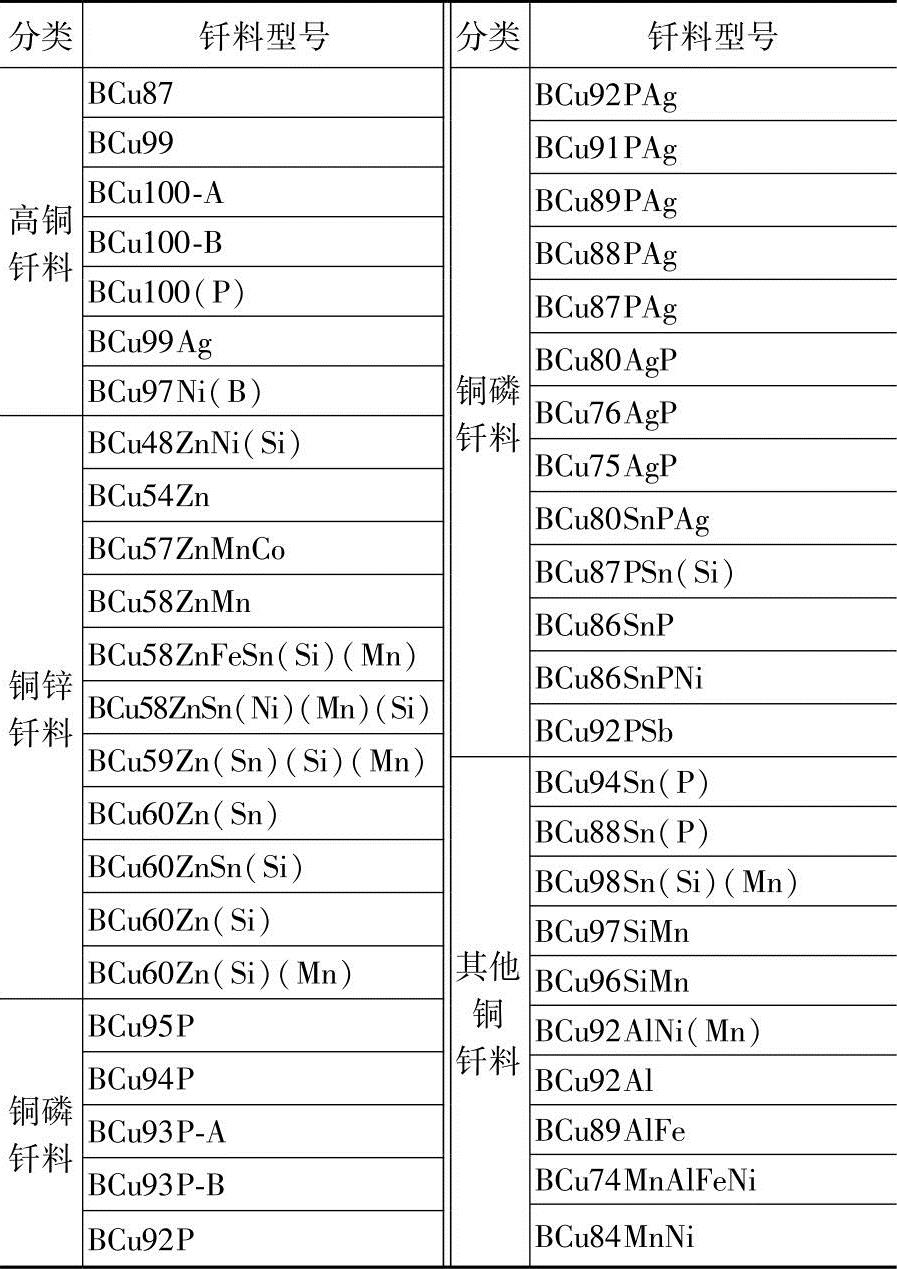

表6-65 铜基钎料的分类及型号

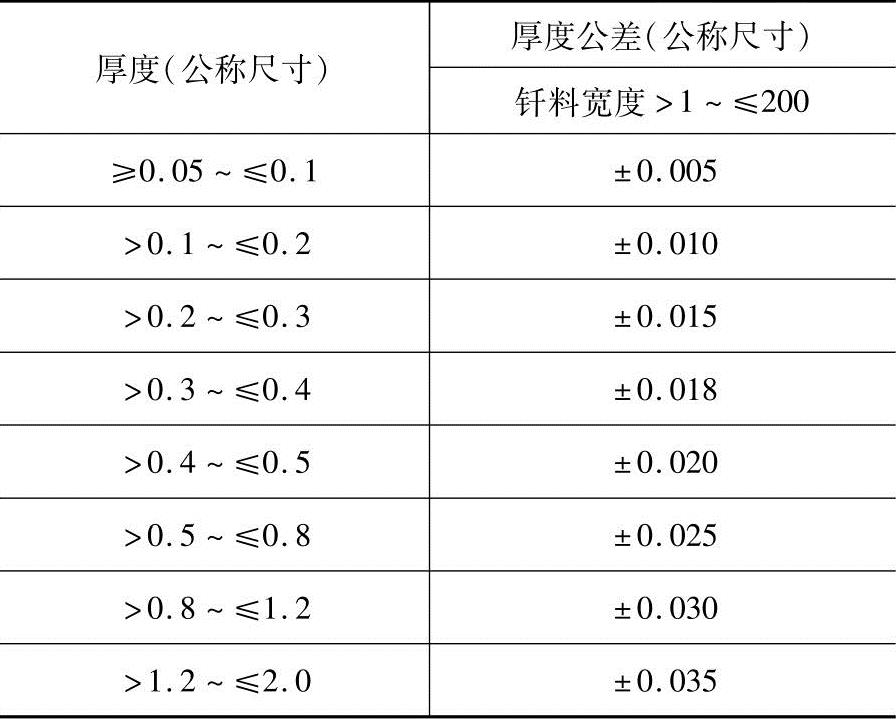

表6-66 带状钎料的厚度偏差 （单位：mm）

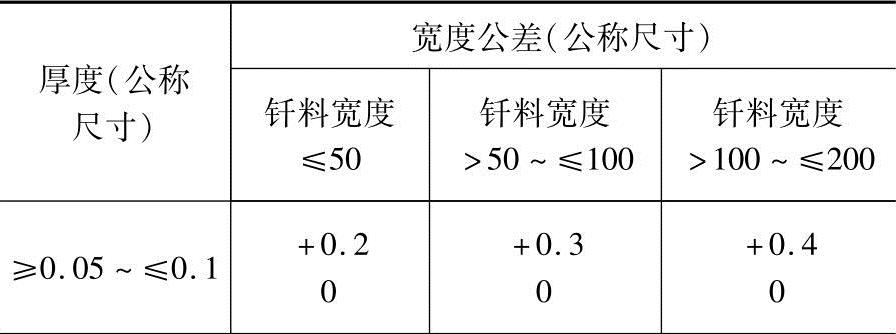

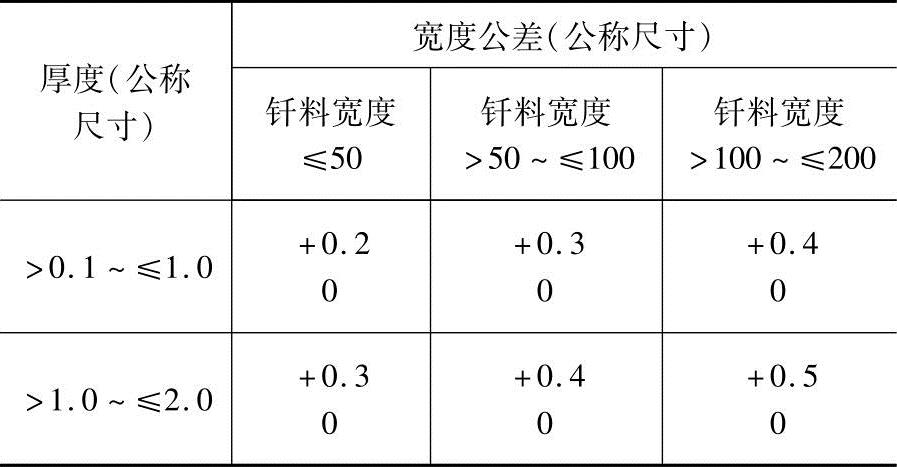

表6-67 带状钎料的宽度偏差 （单位：mm）
（续）

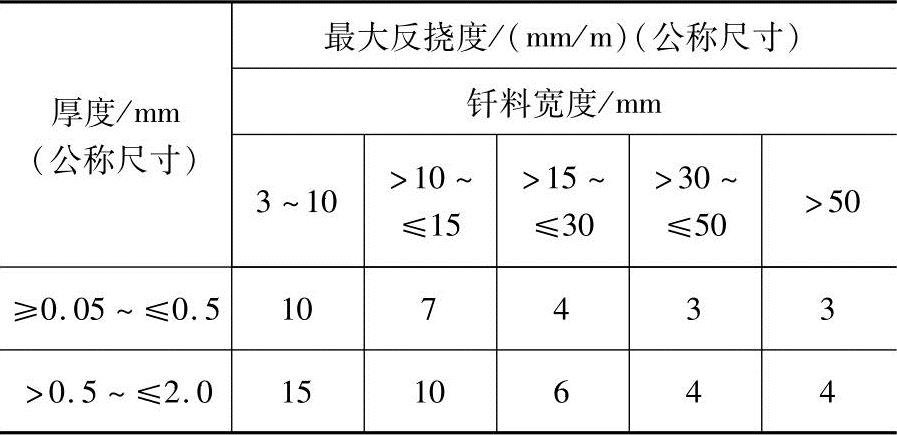

表6-68 带状钎料的反挠度偏差
3）丝状钎料没有首选直径，钎料径向公差为±3%。
（三）化学成分
钎料的化学成分见表6-69～表6-72规定。
表6-69 高铜钎料化学成分
注：表中钎料的杂质最大含量（质量分数）：Cd0.010和Pb0.025。

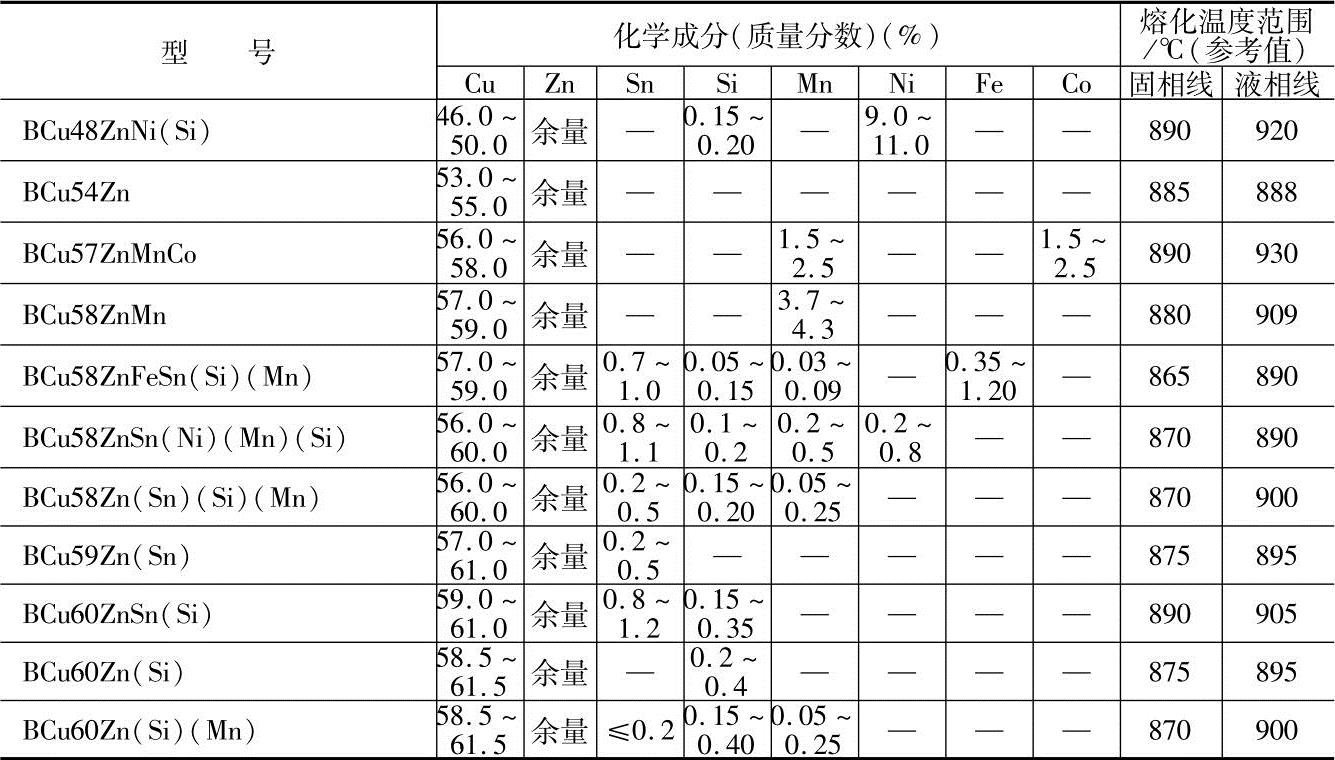

表6-70 铜锌钎料化学成分
注：表中钎料最大杂质含量（质量分数）：Al0.01、As0.01、Bi0.01、Cd0.01、Fe0.25、Pb0.025、Sb0.01；最大杂质总量（Fe除外）0.2。

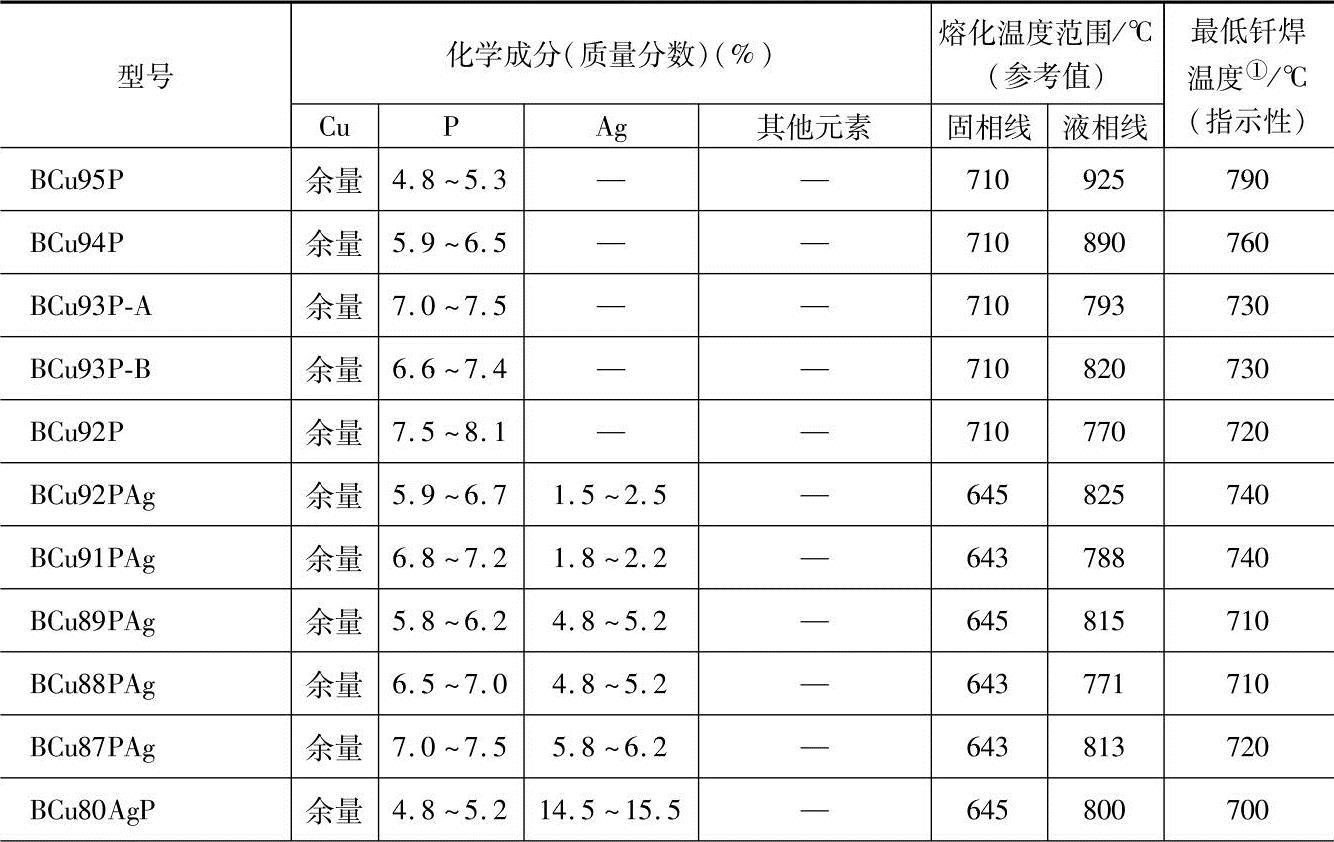

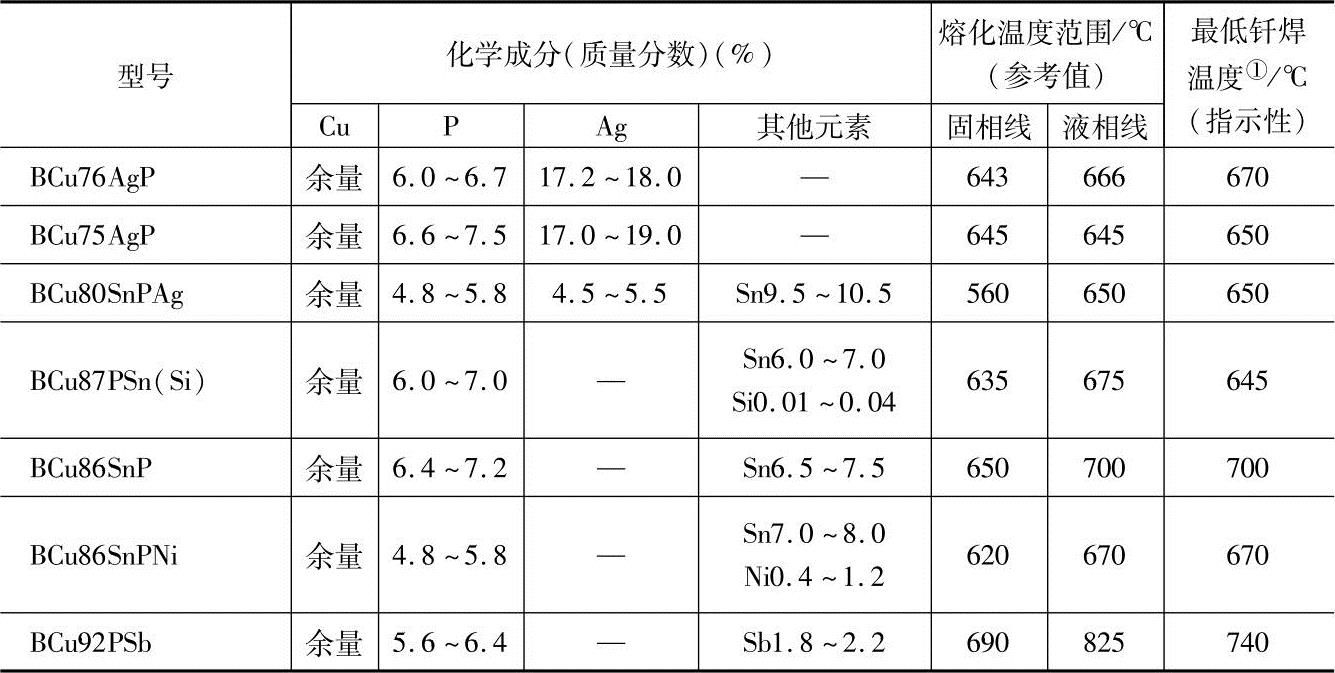

表6-71 铜磷钎料化学成分
（续）
注：表中钎料的最大杂质含量（质量分数）：Al0.01、Bi0.03、Cd0.01、Pb0.025、Zn0.05、Zn+Cd0.05；最大杂质总量0.25。
① 多数钎料只有在高于液相线温度时才能获得满意流动性，多数铜磷钎料在低于液相线某一温度钎焊时就能充分流动。

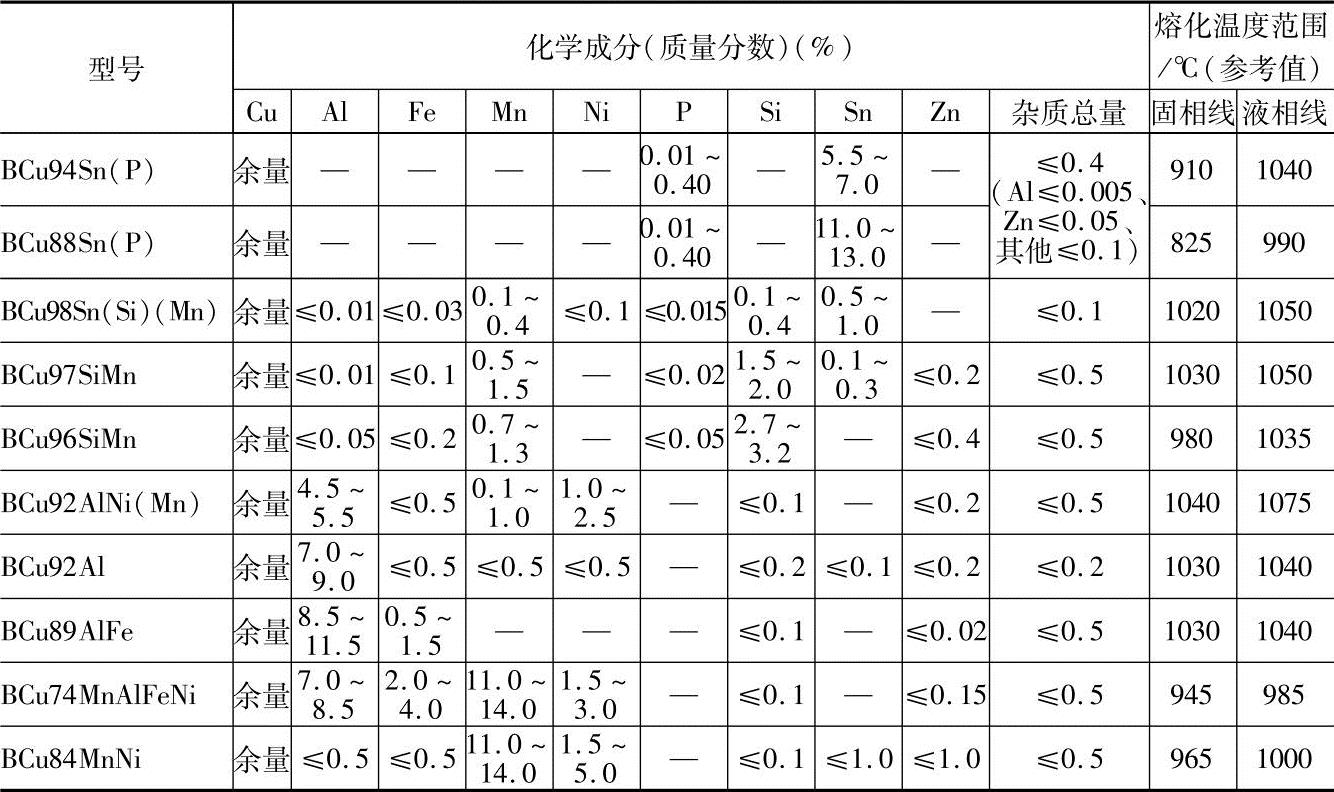

表6-72 其他铜钎料化学成分
注：表中钎料的杂质最大含量（质量分数）：Cd0.010和Pb0.025。
