4.2.1 螺母

螺母按外形不同，可分为方螺母-C级、圆螺母、六角螺母和蝶形螺母等。

（一）方螺母-C级

1.外形

方螺母-C级如图4-14所示。

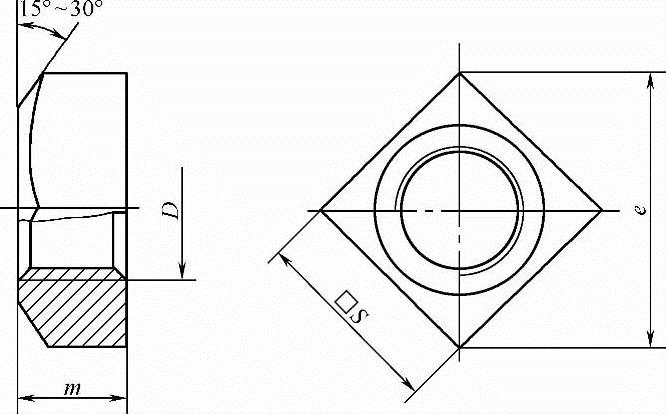

图4-14 方螺母-C级

2.规格尺寸

方螺母-C级的规格尺寸见表4-14。

表4-14 方螺母-C级的规格尺寸 （单位：mm）

（二）圆螺母

1.外形

圆螺母如图4-15所示。

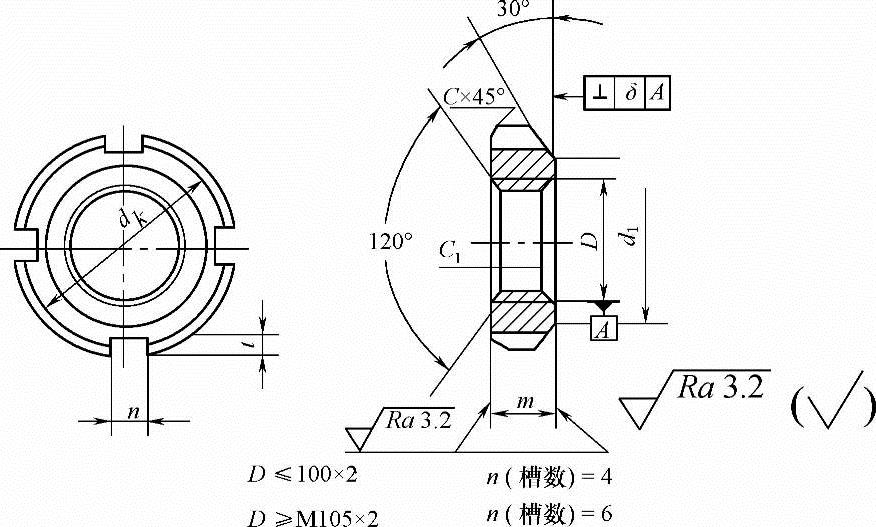

图4-15 圆螺母

2.规格尺寸

圆螺母的规格尺寸见表4-15。

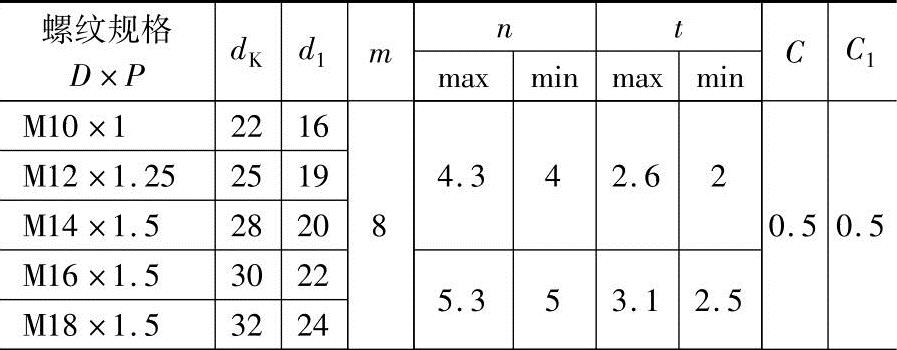

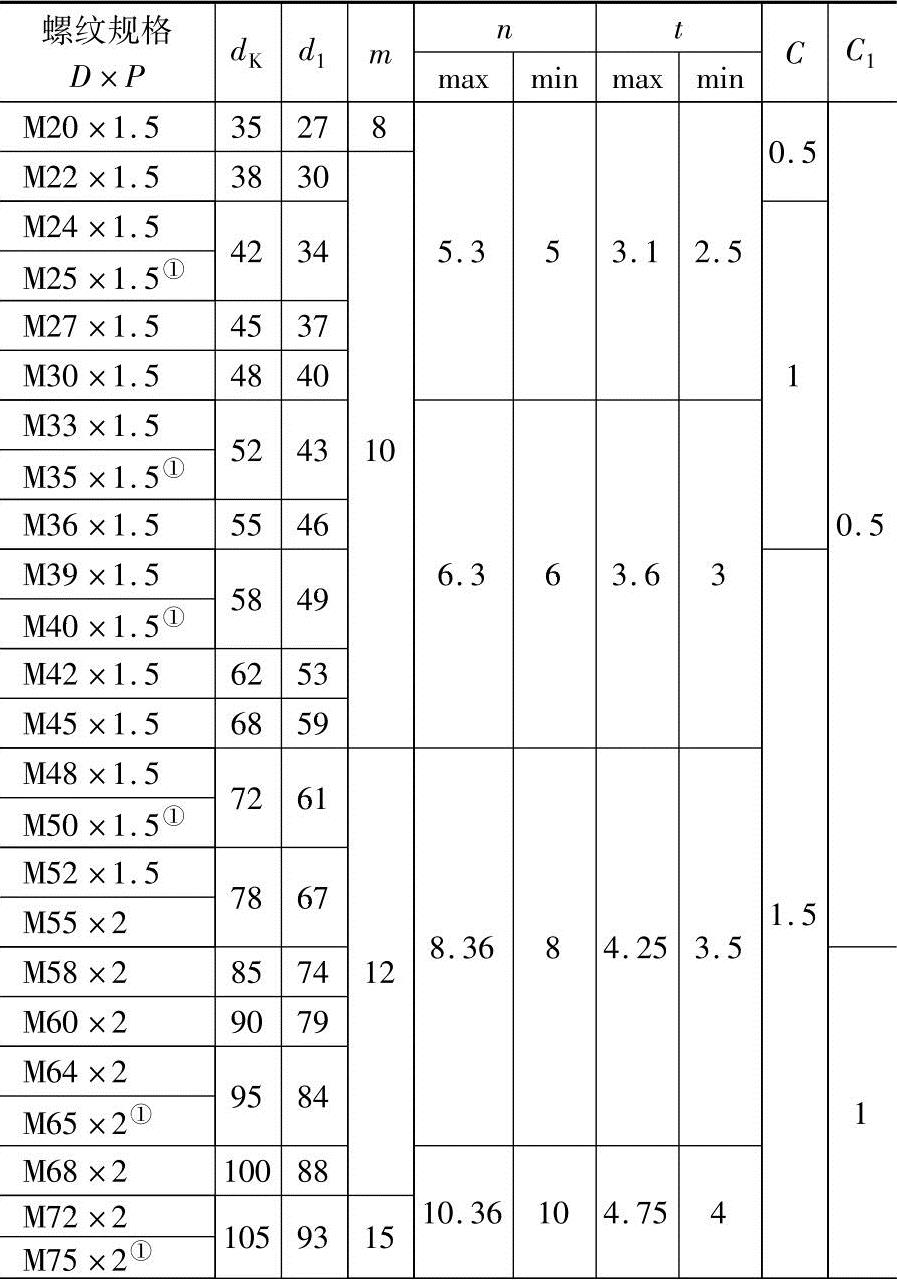

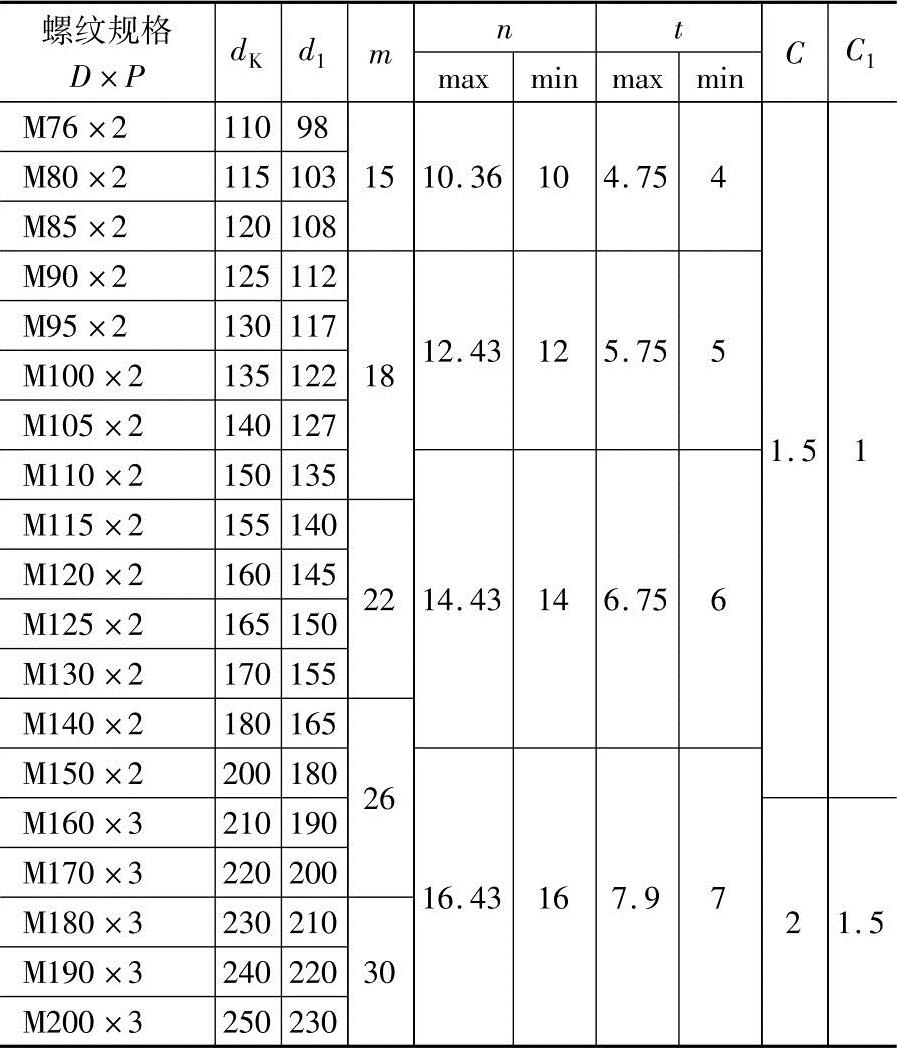

表4-15 圆螺母的规格尺寸 （单位：mm）

（续）

（续）

① 仅用于滚动轴承锁紧装置。

（三）六角螺母

1.外形

六角螺母如图4-16所示。

图4-16 六角螺母

a）1型六角螺母 b）1型六角开槽螺母-A、B级 c）六角螺母-C级

2.规格、性能及用途

六角螺母的规格、性能及用途见表4-16。

表4-16 六角螺母的规格、性能及用途

（四）蝶形螺母

1.外形

蝶形螺母如图4-17所示。

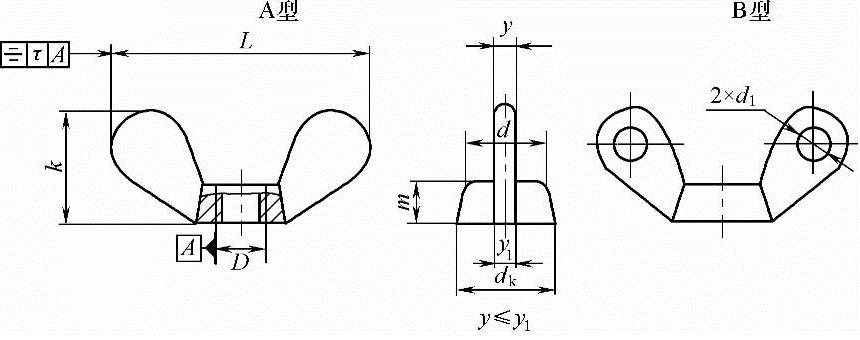

图4-17 蝶形螺母

2.规格尺寸

蝶形螺母的规格尺寸见表4-17。

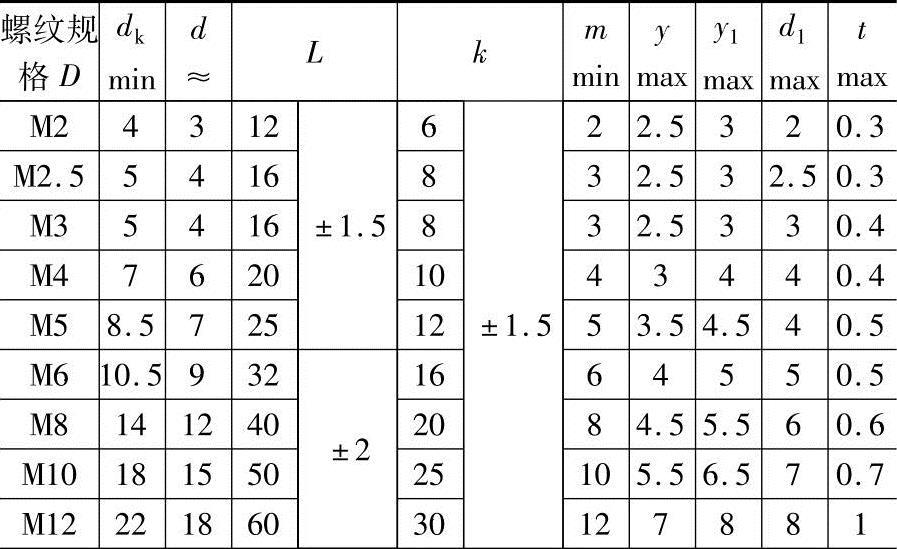

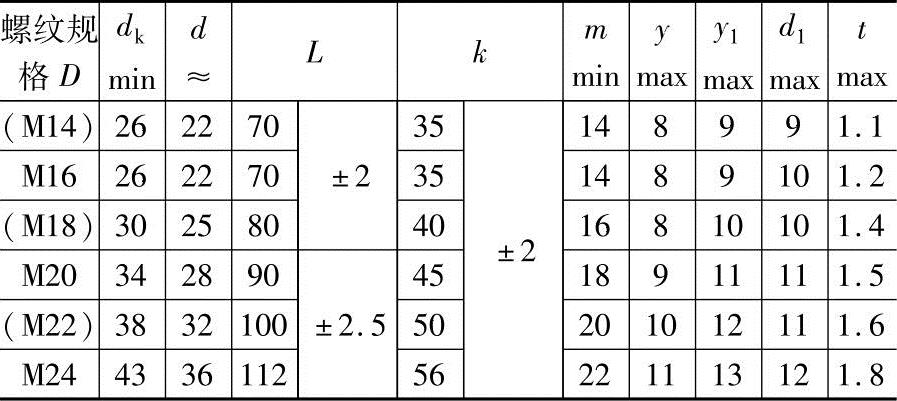

表4-17 蝶形螺母的规格尺寸 （单位：mm）

（续）

注：尽可能不采用括号内的规格。
