6.4.4 银钎料
（一）分类及型号
银钎料的分类及型号见表6-73。

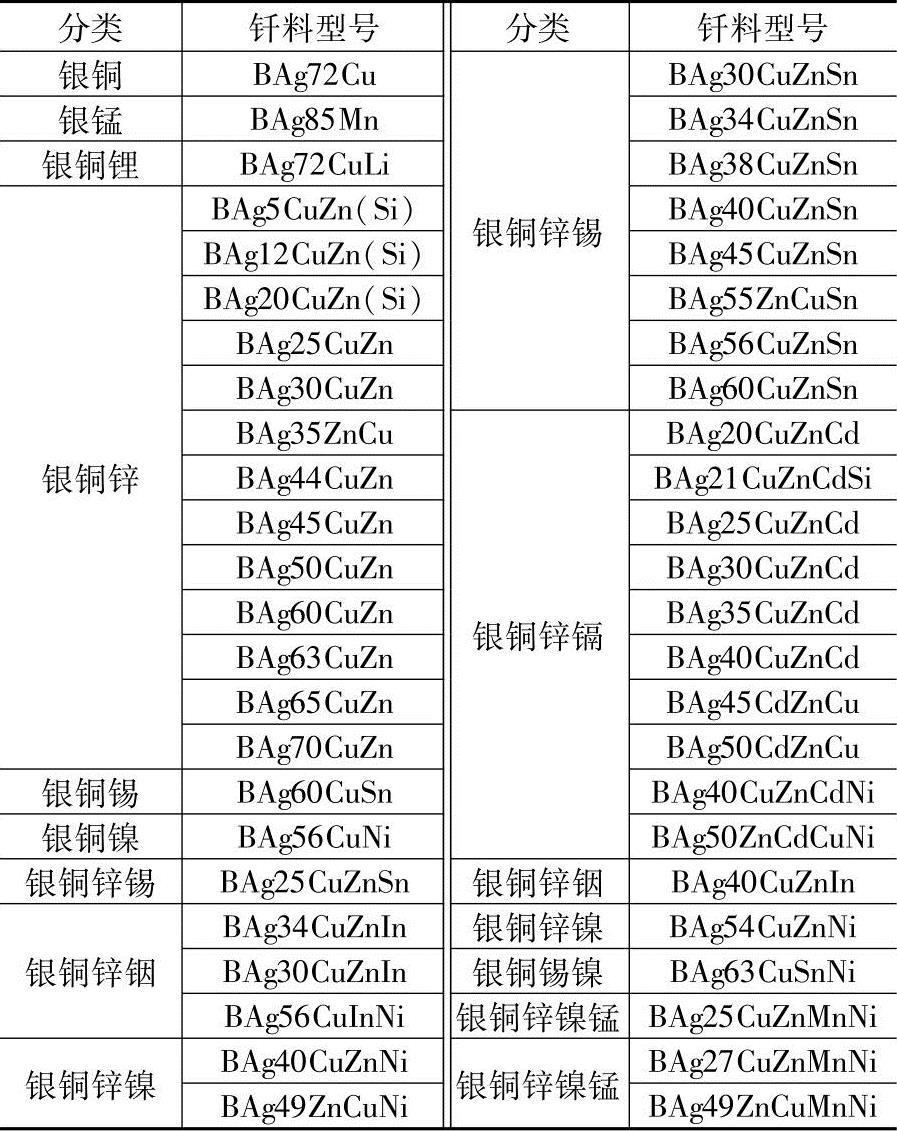

表6-73 银钎料的分类及型号
（二）尺寸及公差
1）带状钎料的尺寸及公差应符合表6-74～表6-76的规定。

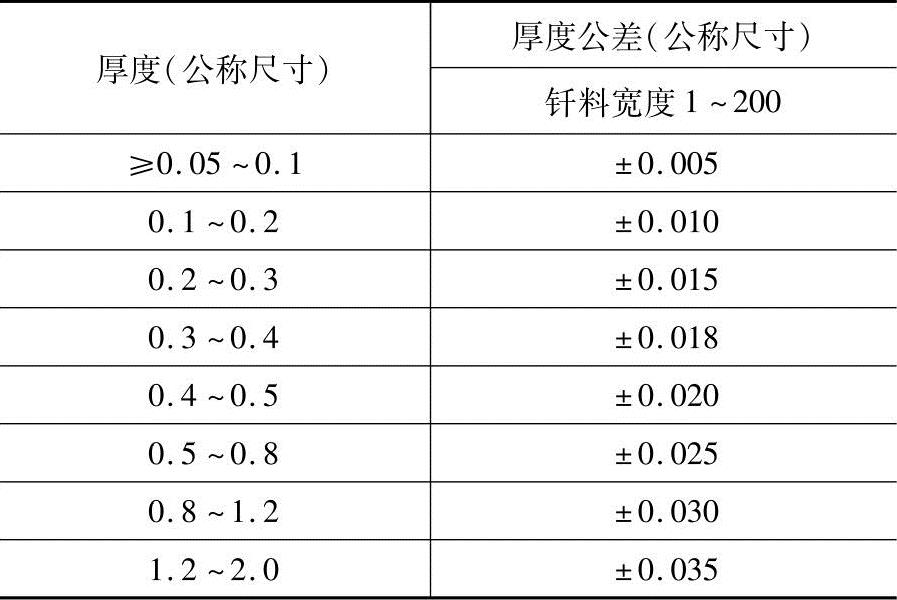

表6-74 带状钎料的厚度尺寸规格及公差 （单位：mm）

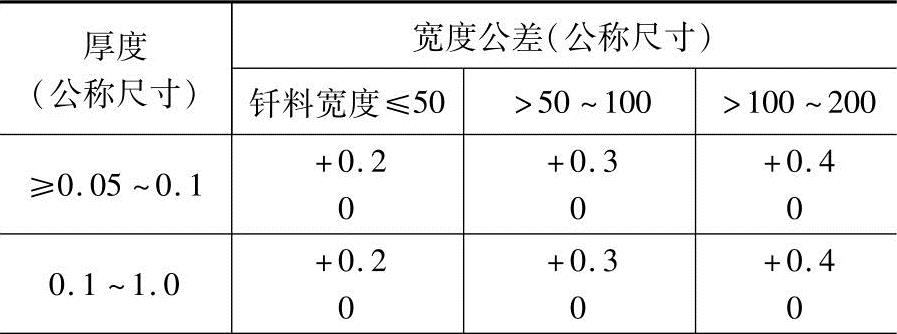

表6-75 带状钎料的宽度尺寸规格及公差 （单位：mm）

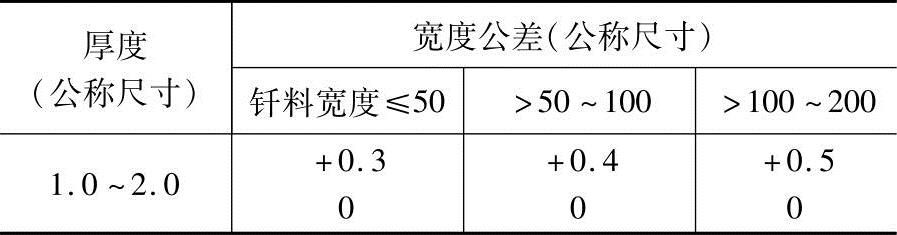

（续）

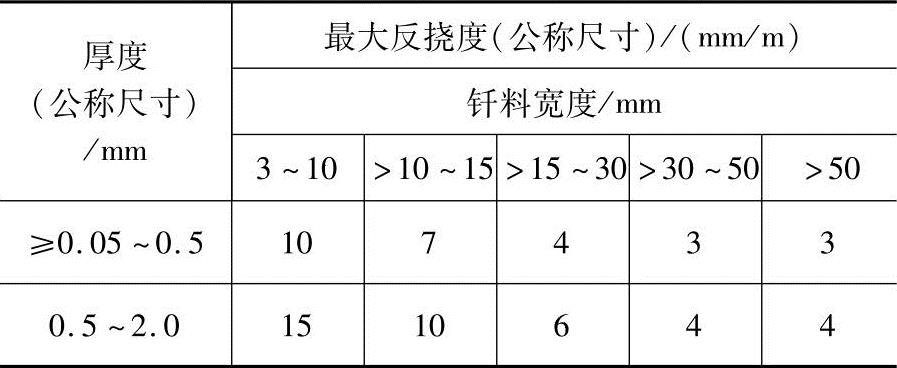

表6-76 带状钎料的反挠度公差
2）棒状钎料首选的直径是1mm、1.5mm、2mm、2.5mm、3mm和5mm，首选的长度是450mm、500mm、750mm和1000mm。采用拉拔技术制造的棒状钎料径向公差为±3%，其他方法制造的棒状钎料径向公差为±0.2mm。棒状钎料的长度公差为±5mm。
3）丝状钎料没有首选的直径，直径大于1.0mm的钎料径向公差为±3%。
4）其他类型钎料的尺寸及公差由供需双方商定。
（三）化学成分
银钎料的化学成分见表6-77的规定。

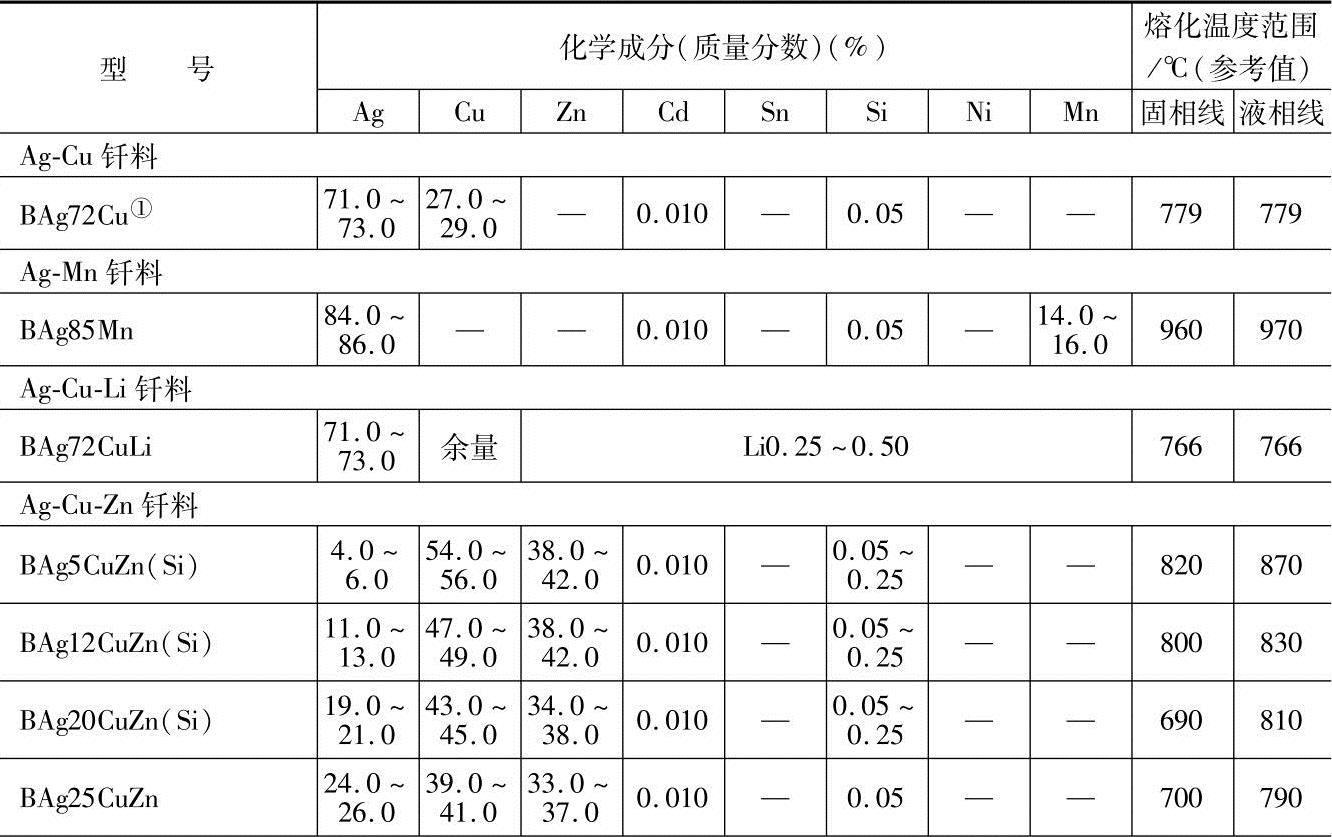

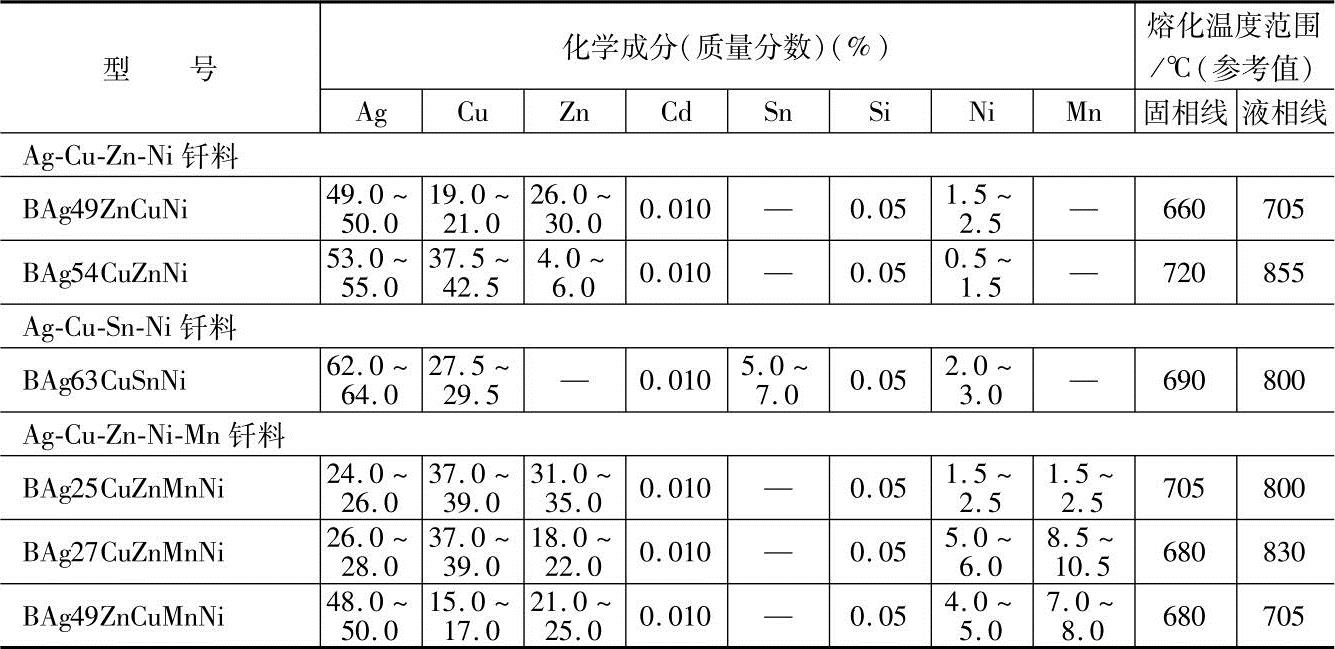

表6-77 银钎料的化学成分

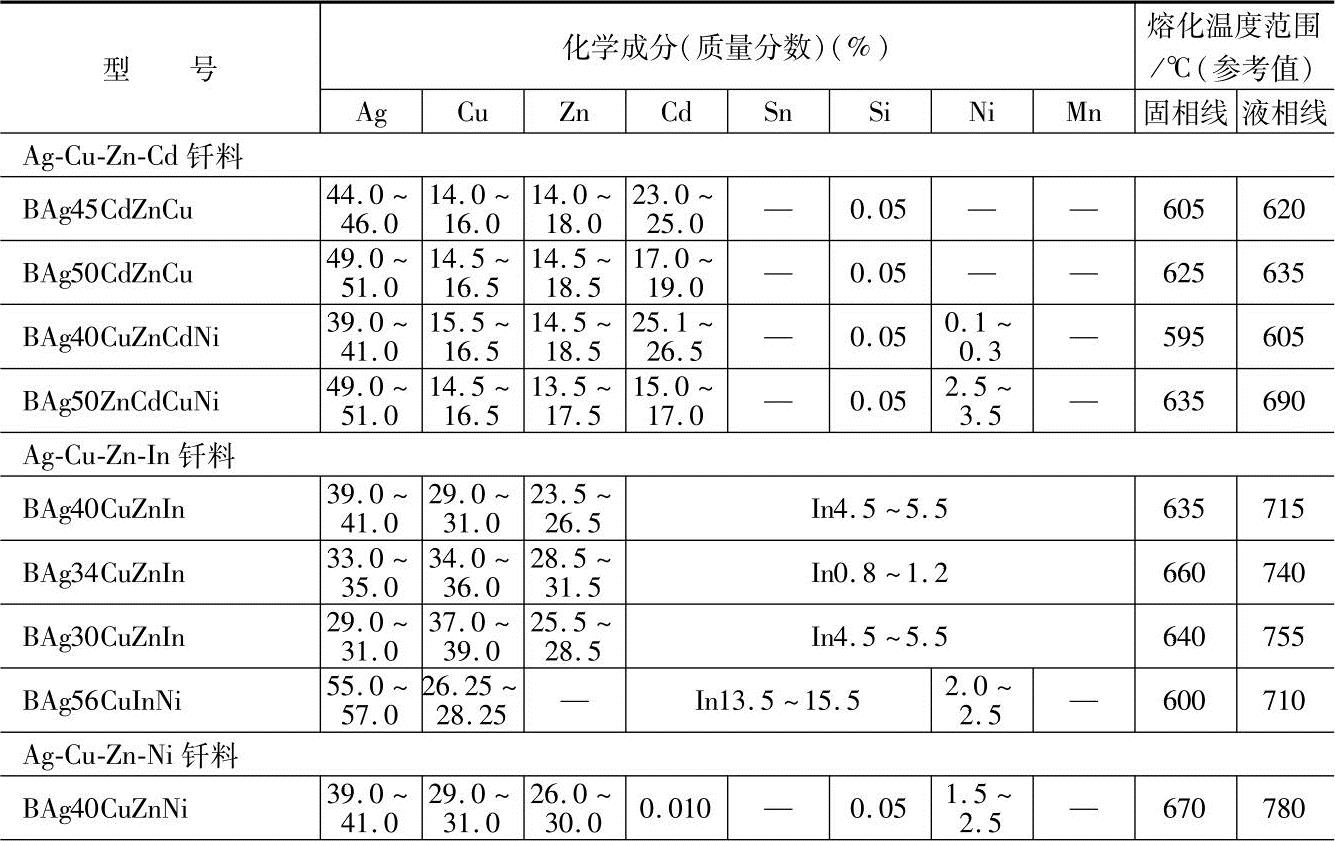

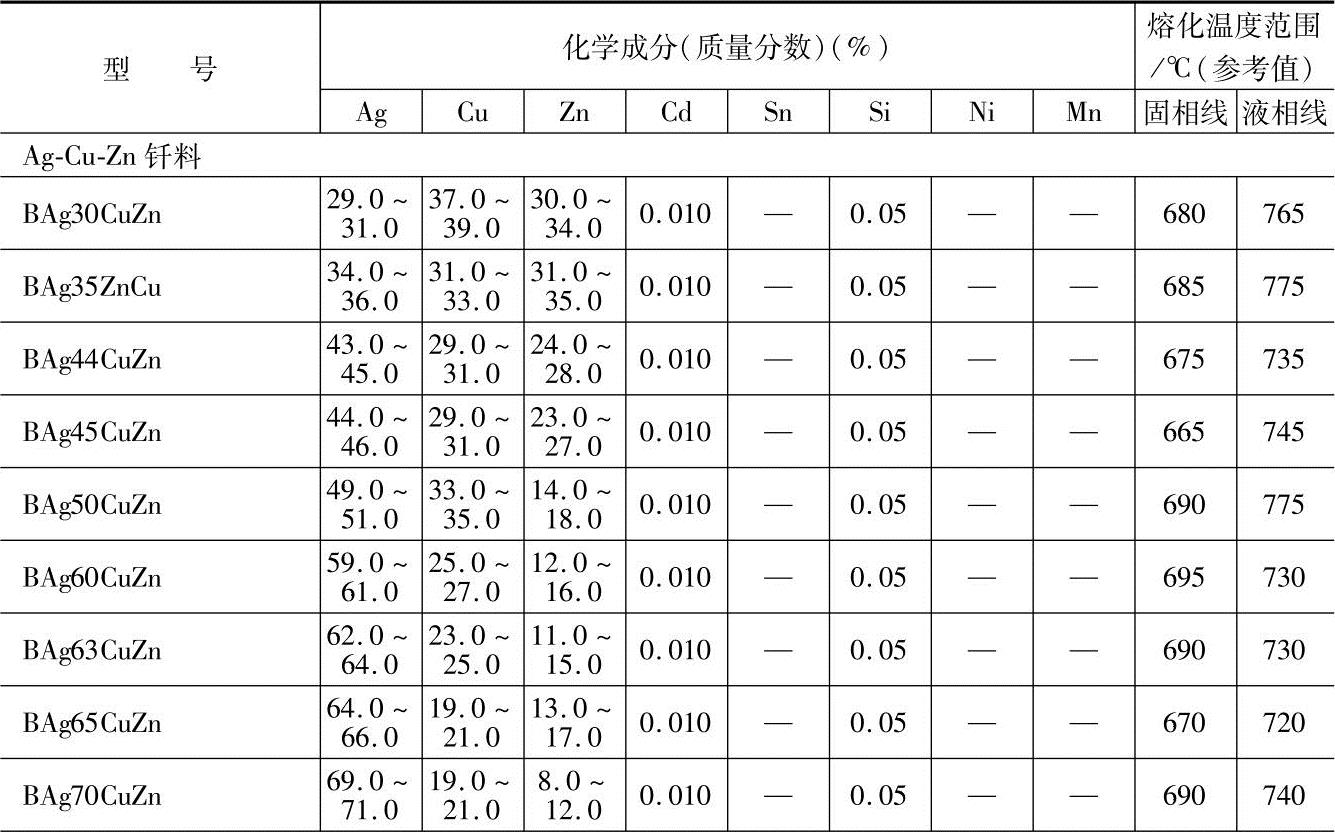

（续）

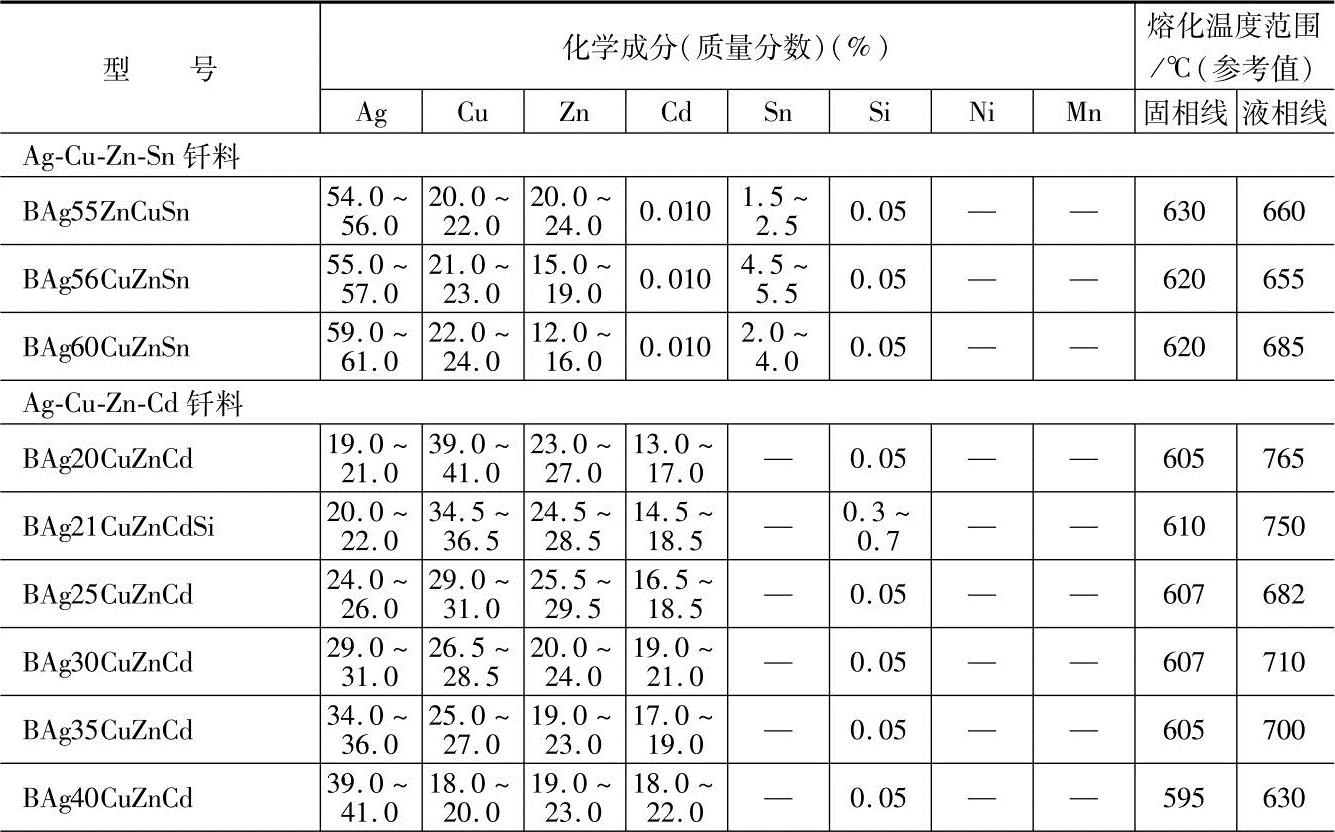

（续）
（续）
（续）
（续）
注：1.单值均为最大值，“余量”表示100%与其余元素含量总和的差值。
2.所有型号钎料的杂质最大含量（质量分数，%）是：Al0.001，Bi0.030，P0.008，Pb0.025；杂质总量为0.15；BAg60CuSn和BAg72Cu钎料的杂质总量为0.15；BAg25CuZnMnNi、BAg49ZnCuMnNi和BAg85Mn钎料杂质的杂质总量为0.30。
① 真空钎料杂质元素成分要求见表6-78。
表6-78 真空钎料的杂质元素含量
① 对于钎料BAg72Cu（表6-77），碳含量更为严格的要求可由供需双方商定。
② 对于钎料BAg72Cu①（表6-77），最大含量为0.02%。
③ 除此之外，按表6-73中规定。
④ 这些元素有Ca、Cs、K、Li、Mg、Na、Rb、S、Sb、Se、Sr、Te、Tl。对于这些元素（包括Cd、Pb和Zn），总含量≤0.010%。
