2.3.9  低辐射镀膜玻璃

2.3.9 低辐射镀膜玻璃

（一）分类

低辐射镀膜玻璃的分类见表2-345。

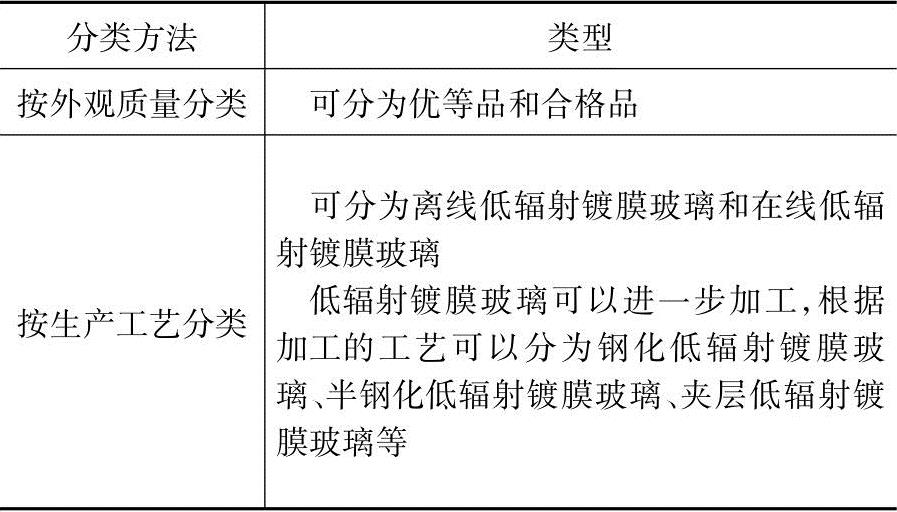

表2-345 低辐射镀膜玻璃的分类

（二）弯曲度

1）低辐射镀膜玻璃的弯曲度不应超过0.2%。

2）钢化、半钢化低辐射镀膜玻璃的弓形弯曲度不得超过0.3%，波形弯曲度（mm/300mm）不得超过0.2%。

（三）光学性能

低辐射镀膜玻璃的光学性能包括：紫外线透射比、可见光透射比、可见光反射比、太阳光直接透射比、太阳光直接反射比和太阳能总透射比。这些性能的差值应符合表2-346中的规定。

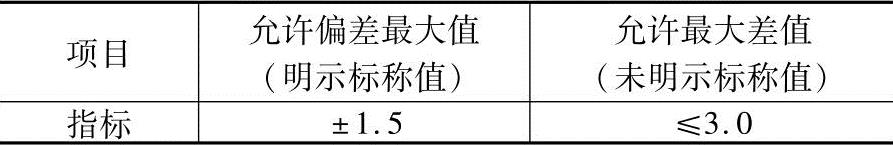

表2-346 低辐射镀膜玻璃的光学性能要求（%）

注：1.对于明示标称值（系列值）的产品，以标称值作为偏差的基准，偏差的最大值应符合本表的规定。

2.对于未明示标称值的产品，则取三块试样进行测试，三块试样之间差值的最大值应符合本表的规定。

（四）颜色均匀性

低辐射镀膜玻璃的颜色均匀性，以CIELAB均匀空间的色差ΔE^*_ab来表示，单位为CIELAB。

测量低辐射镀膜玻璃在使用时朝向室外的表面，该表面的反射色差ΔE^*_ab不应大于2.5CIELAB色差单位。

（五）外观质量

低辐射镀膜玻璃的外观质量应符合表2-347中的规定。

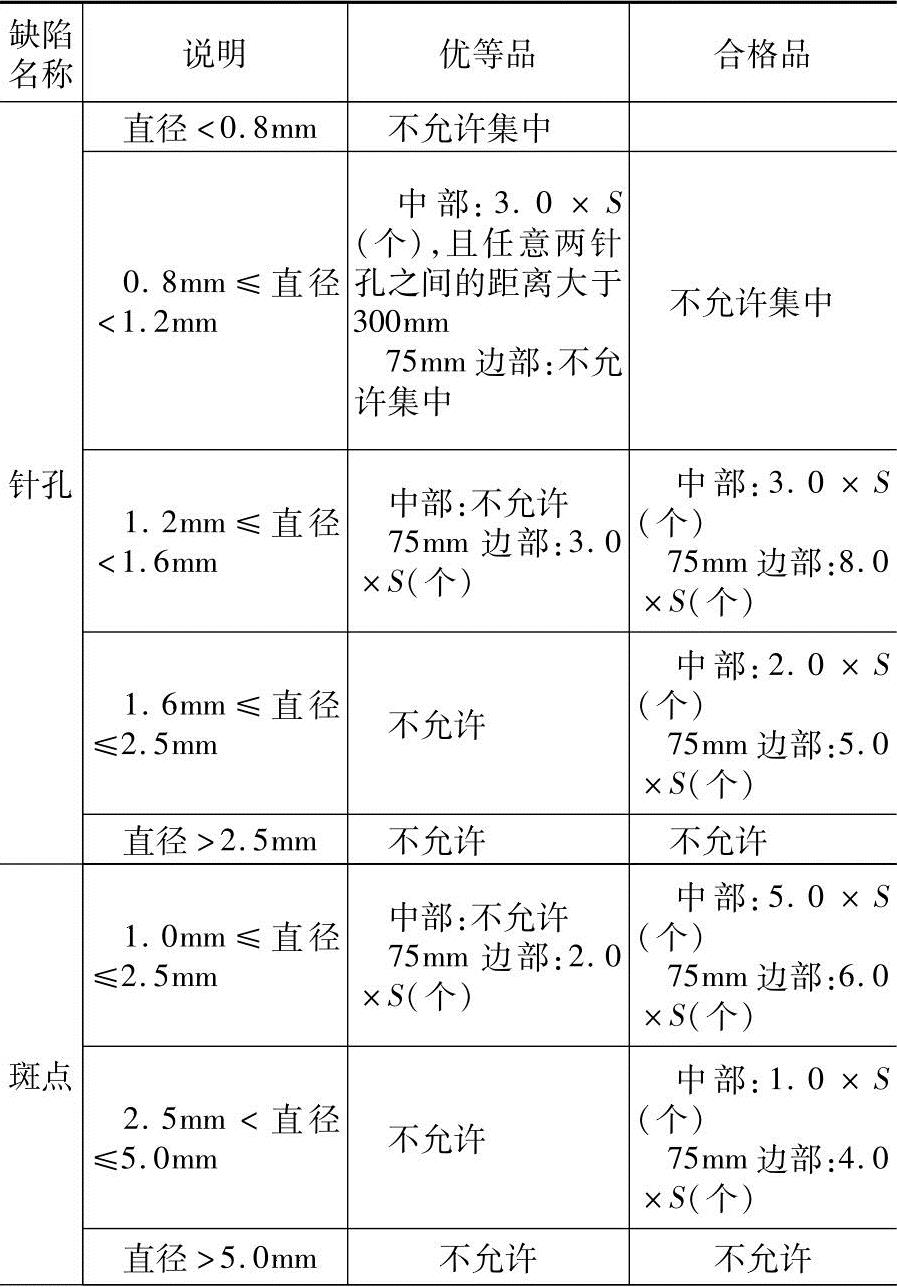

表2-347 低辐射镀膜玻璃的外观质量

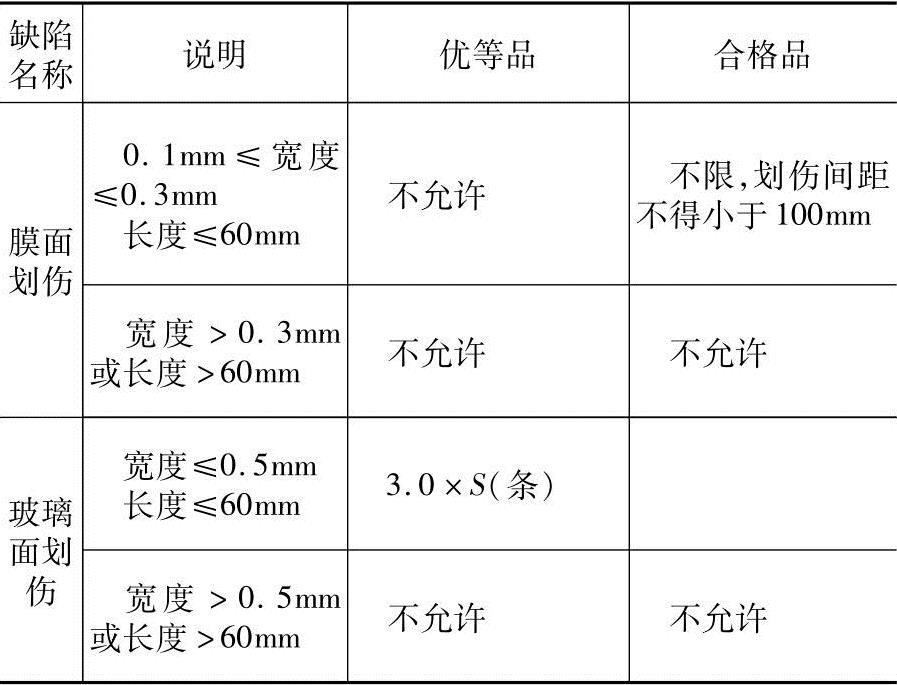

（续）

注：1.针孔集中是指在φ100mm的面积内超过20个。

2.S是以平方米为单位的玻璃板面积，保留小数点后两位。

3.允许数量及允许条数为各系数与S相乘所得的数值，按《数值修约规则与极限数值的表示和判定》（GB/T 8170—2008）修约至整数。

4.玻璃板的中部是指距玻璃板边缘75mm以内的区域，其他部分为边部。
