1.1.7  钻类

1.1.7 钻类

（一）弓摇钻

1.主要零（部）件结构

弓摇钻的结构如图1-55所示。

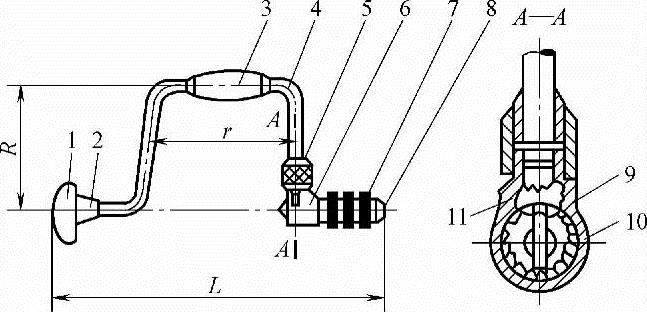

图1-55 弓摇钻的结构

1—顶盘 2—法兰盘 3—手柄 4—弓架 5—换向套 6—接头 7—外套 8—夹爪 9—棘爪 10—棘轮 11—弹簧

2.形式

弓摇钻按换向机构的不同可分为如图1-56所示的几种形式。

图1-56 弓摇钻

a）转式 b）推式 c）按式

弓摇钻几种形式的代号见表1-80。

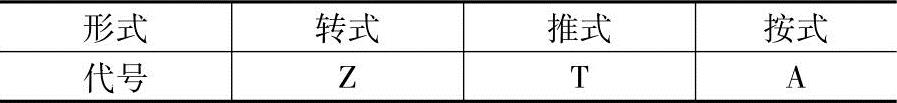

表1-80 弓摇钻几种形式的代号

弓摇钻每一形式按夹持木工钻的方式又可分为二爪和四爪两种。

3.基本参数

弓摇钻的基本参数见表1-81。

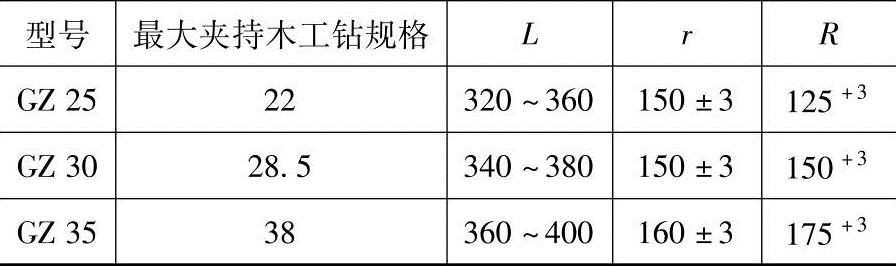

表1-81 弓摇钻的基本参数 （单位：mm）

（二）手摇钻

1.形式

手摇钻按其使用方式分为手持式（以S表示）、胸压式（以X表示）两种，并根据其结构的不同分为A型和B型，如图1-57所示。

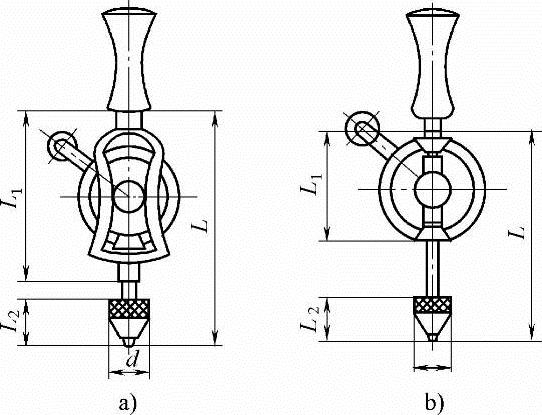

图1-57 手摇钻

a）手持式A型手摇钻 b）手持式B型手摇钻

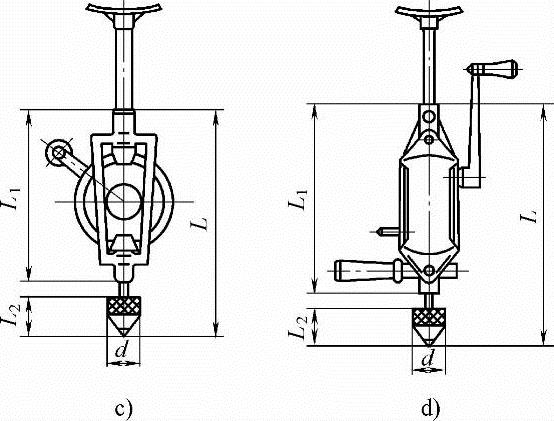

图1-57 手摇钻（续）

c）胸压式A型手摇钻 d）胸压式B型手摇钻

2.基本尺寸

手摇钻的基本尺寸应符合表1-82中的规定。

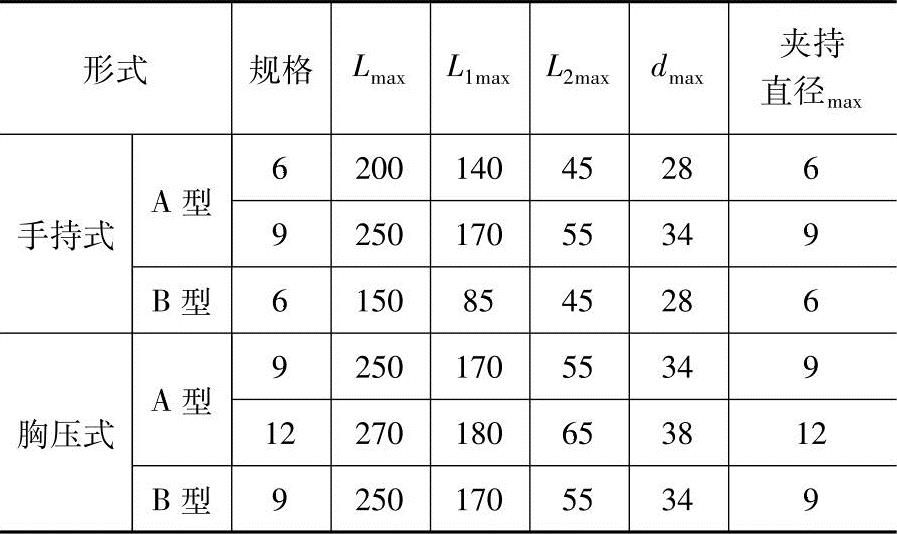

表1-82 手摇钻的基本尺寸 （单位：mm）
