5.2.4  消防接口

5.2.4 消防接口

（一）水带接口

1.外形水带接口如图5-8所示。

图5-8 水带接口

2.规格参数

水带接口的规格及相关参数见表5-17。

表5-17 水带接口的规格及相关参数

注：1.型号中，KD表示外箍式连接水带接口，KDN表示内扩张式连接水带接口。

2.各种内扣式消防接口的工作压力为1.6MPa和

2.5MPa。其中，2.5MPa内扣式消防接口须在型号后加注“Z”，例如KDN25Z。

3.强度试验压力为2.4MPa；密封试验压力为1.6MPa。

（二）异径接口

1.外形

异径接口如图5-9所示。

图5-9 异径接口

2.规格参数

异径接口的规格及相关参数见表5-18。

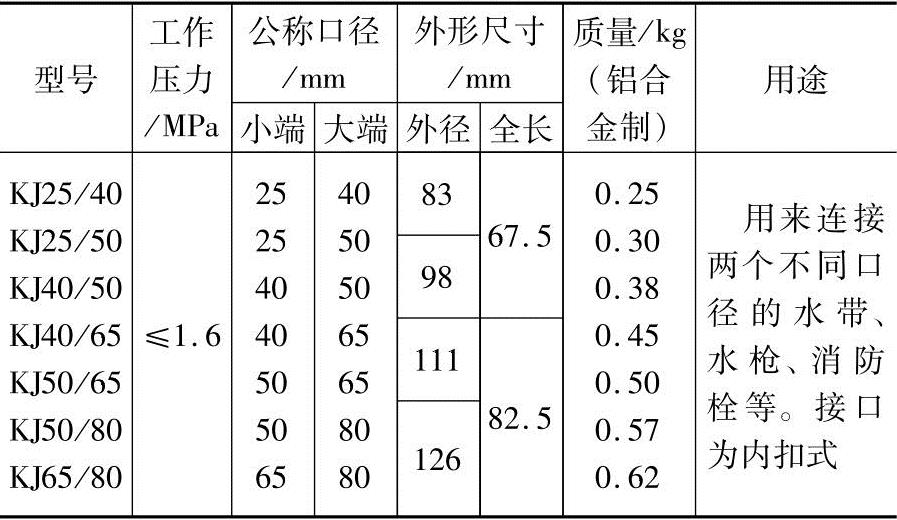

表5-18 异径接口的规格及相关参数

注：1.型号中，KJ表示异径接口。

2.参见表5-16的注2和注3。

（三）管牙接口

1.外形

管牙接口如图5-10所示。

图5-10 管牙接口

2.规格参数

管牙接口的规格参数见表5-19。

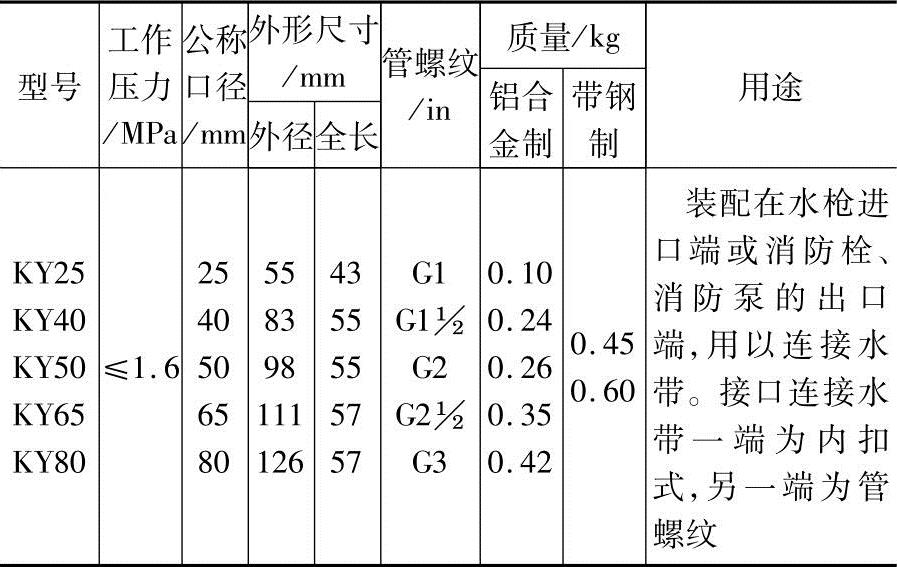

表5-19 管牙接口的规格参数

注：1.型号中，KY表示管牙接口。

2.参见表5-16的注2和注3。

（四）吸水管接口

1.外形

吸水管接口如图5-11所示。

2.规格参数

吸水管接口的规格参数见表5-20。

图5-11 吸水管接口

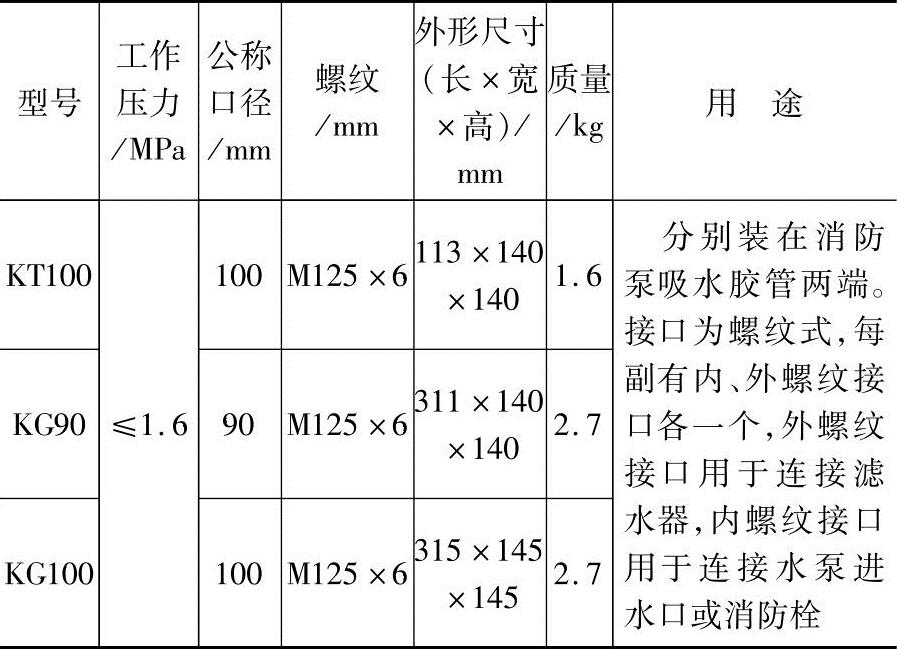

表5-20 吸水管接口的规格参数

注：1.型号中，KT、KG表示吸水管接口，数字表示公称口径。

2.参见表5-16的注3。
