4.2.2 螺栓
（一）金属膨胀螺栓
1.外形
金属膨胀螺栓如图4-18所示。
图4-18 金属膨胀螺栓
2.规格尺寸
金属膨胀螺栓的规格尺寸见表4-18。
表4-18 金属膨胀螺栓的规格尺寸
（续）
（二）地脚螺栓
1.外形

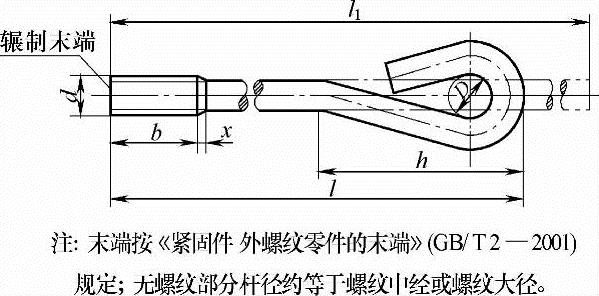

地脚螺栓如图4-19所示。
图4-19 地脚螺栓
2.规格尺寸

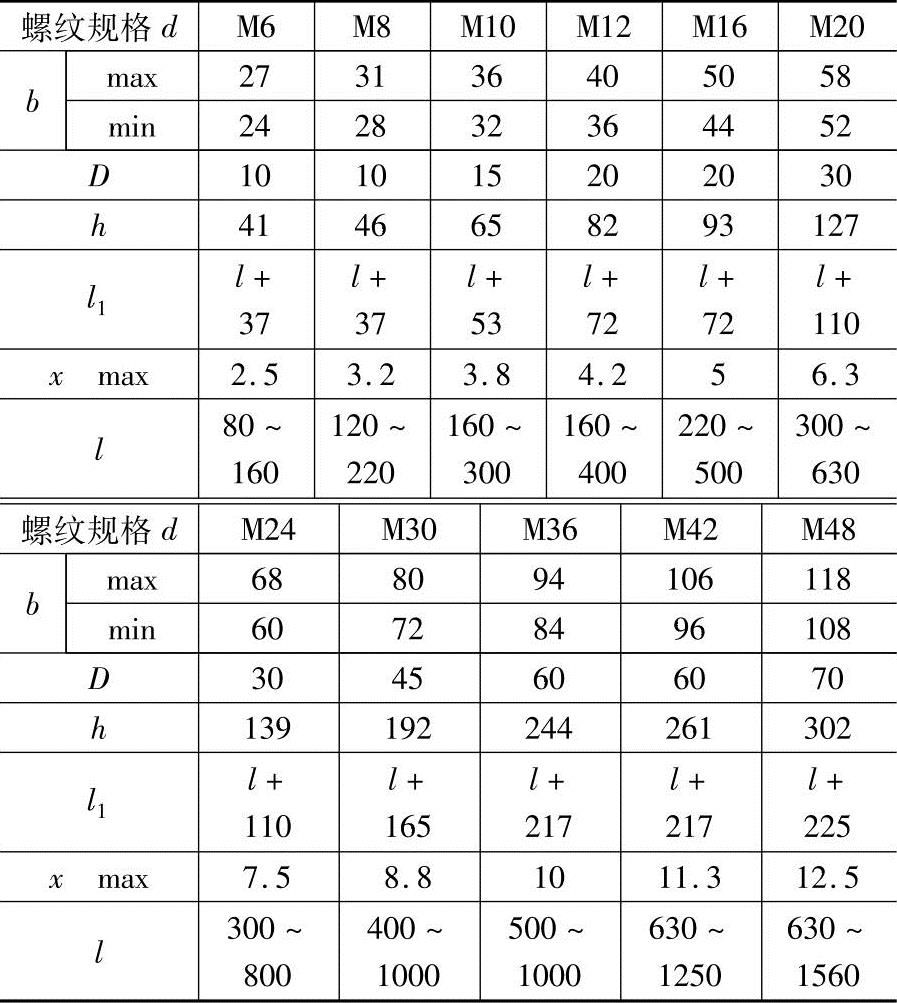

地脚螺栓的规格尺寸见表4-19。
（三）金属胀锚螺栓和塑料胀锚螺栓
1.金属胀锚螺栓

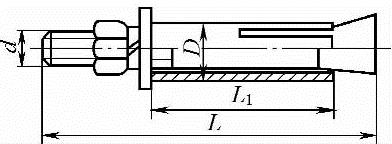

（1）外形 金属胀锚螺栓如图4-20所示。
表4-19 地脚螺栓的规格尺寸 （单位：mm）
注：l的公差（mm）：l=80～400，±8；l=500～1500±12。

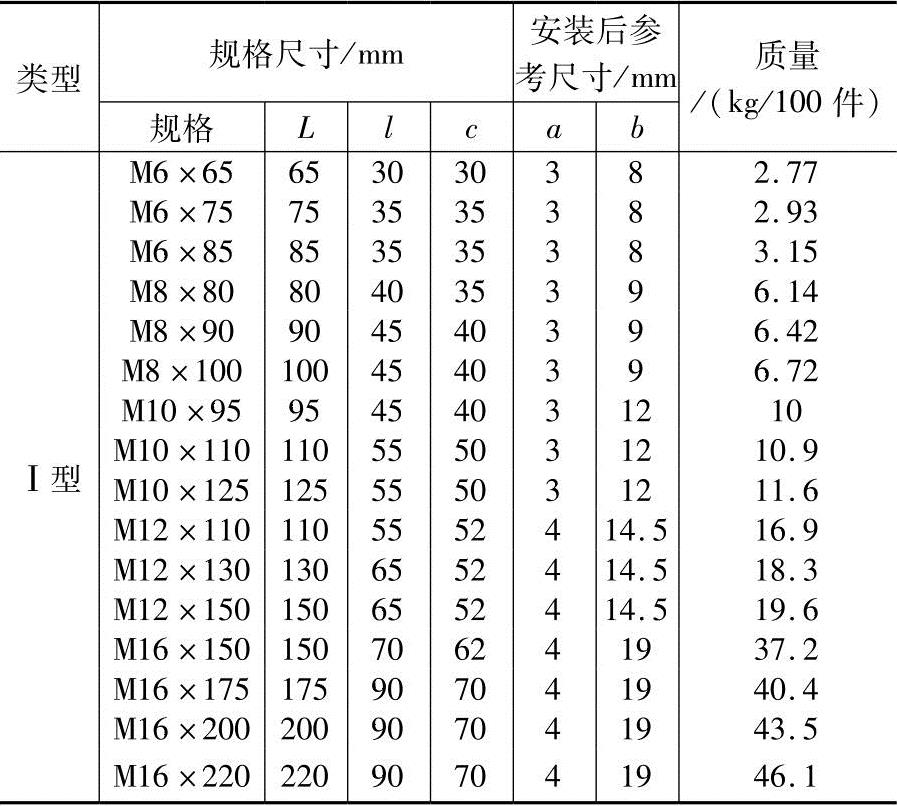

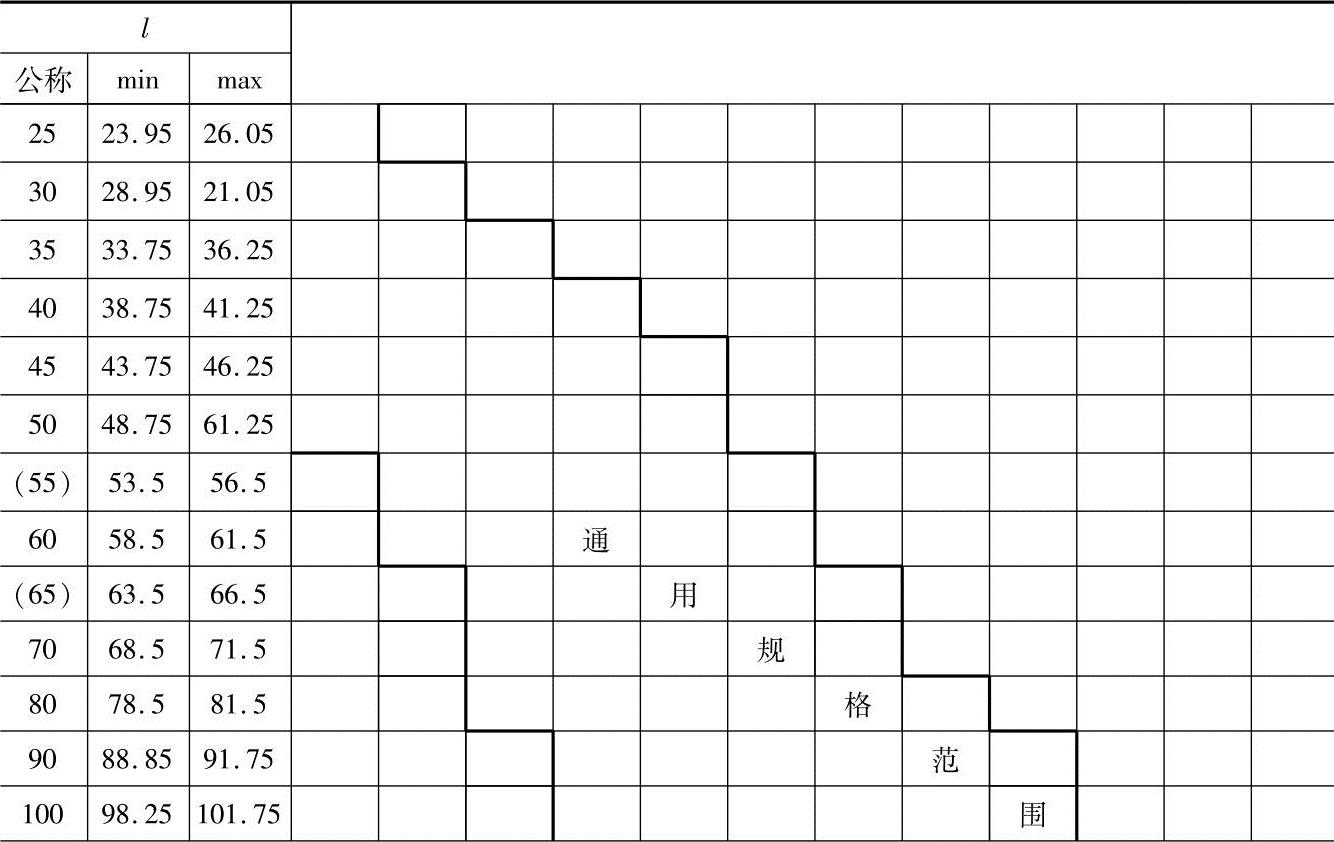

（2）规格尺寸 金属胀锚螺栓的规格尺寸见表4-20。
图4-20 金属胀锚螺栓
表4-20 金属胀锚螺栓的规格尺寸
2.塑料胀锚螺栓
（1）外形 塑料胀锚螺栓如图4-21所示。
图4-21 塑料胀锚螺栓

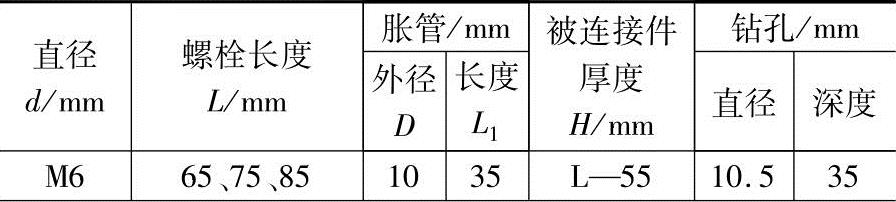

（2）规格尺寸 塑料胀锚螺栓的规格尺寸见表4-21。
表4-21 塑料胀锚螺栓的规格尺寸 （单位：mm）
（四）T形槽用螺栓
1.外形
T形槽用螺栓如图4-22所示。
图4-22 T形槽用螺栓
2.规格尺寸
T形槽用螺栓的规格尺寸见表4-22。
表4-22 T形槽用螺栓的规格尺寸
（续）
（续）
注：尽可能不采用括号内的规格。
（五）六角头螺栓
1.外形
六角头螺栓如图4-23所示。
图4-23 六角头螺栓
2.规格尺寸

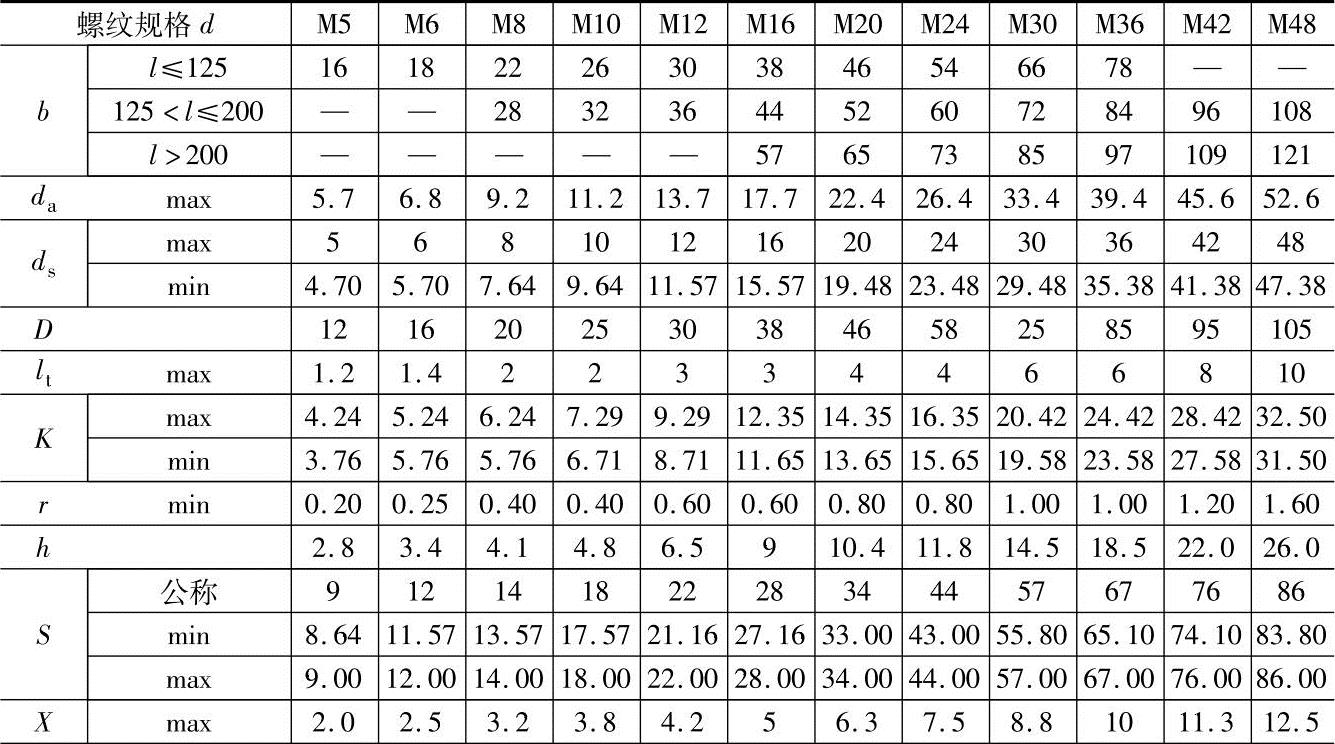

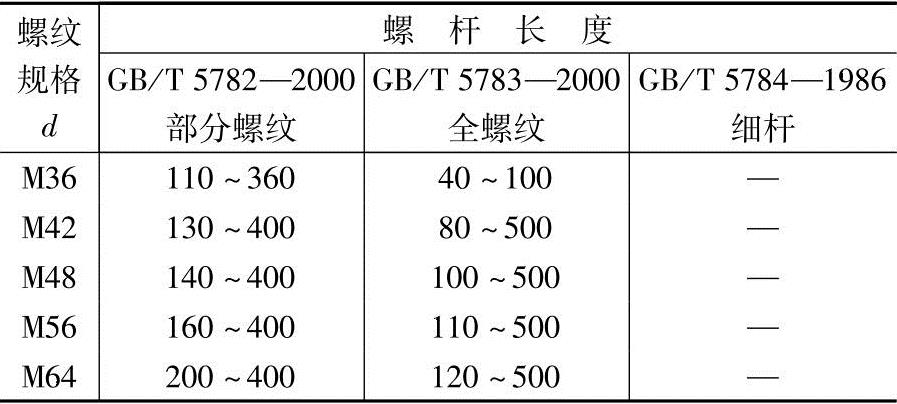

六角头螺栓的规格尺寸见表4-23～表4-25。

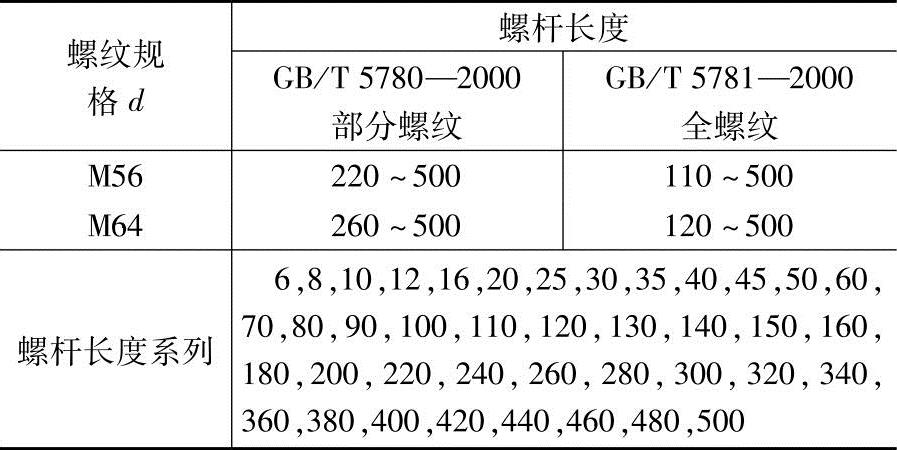

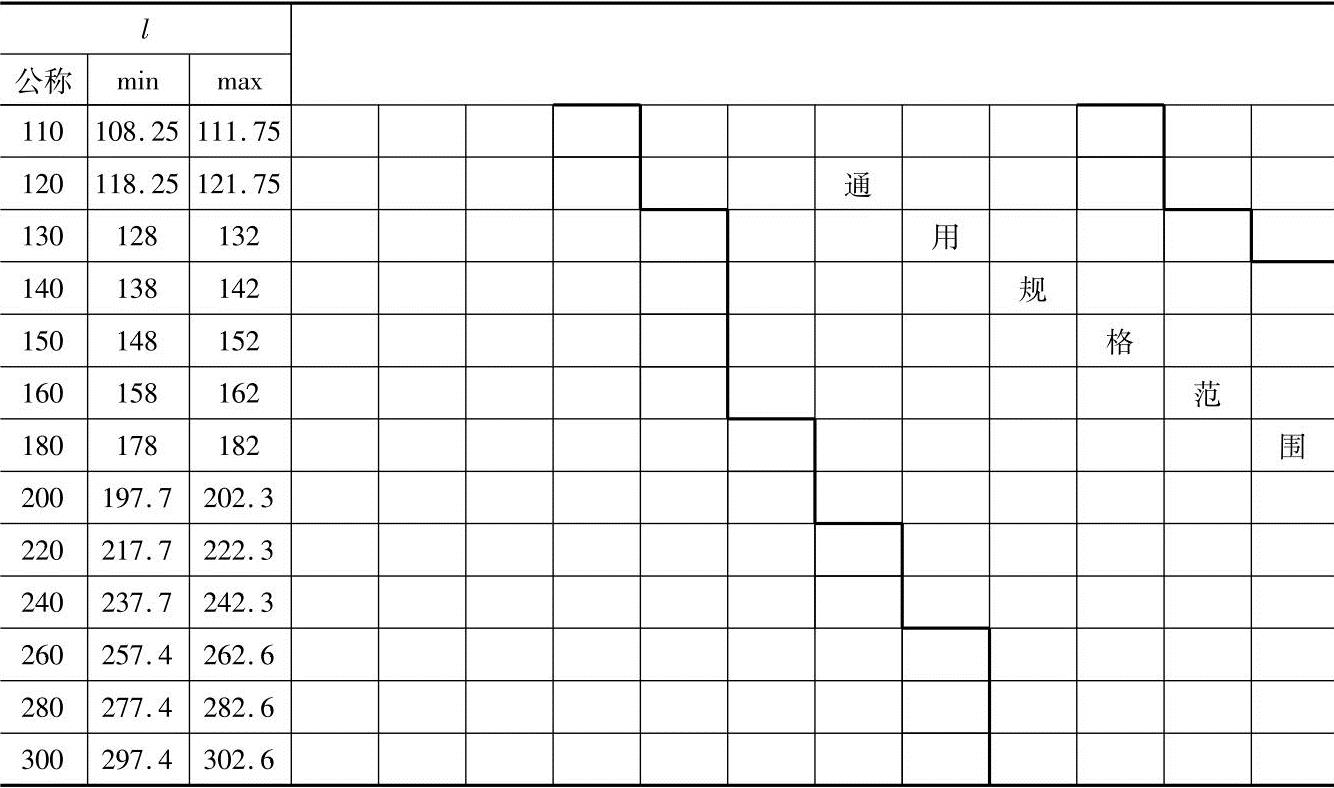

表4-23 六角头螺栓（全螺纹）的规格尺寸 （单位：mm）
（续）

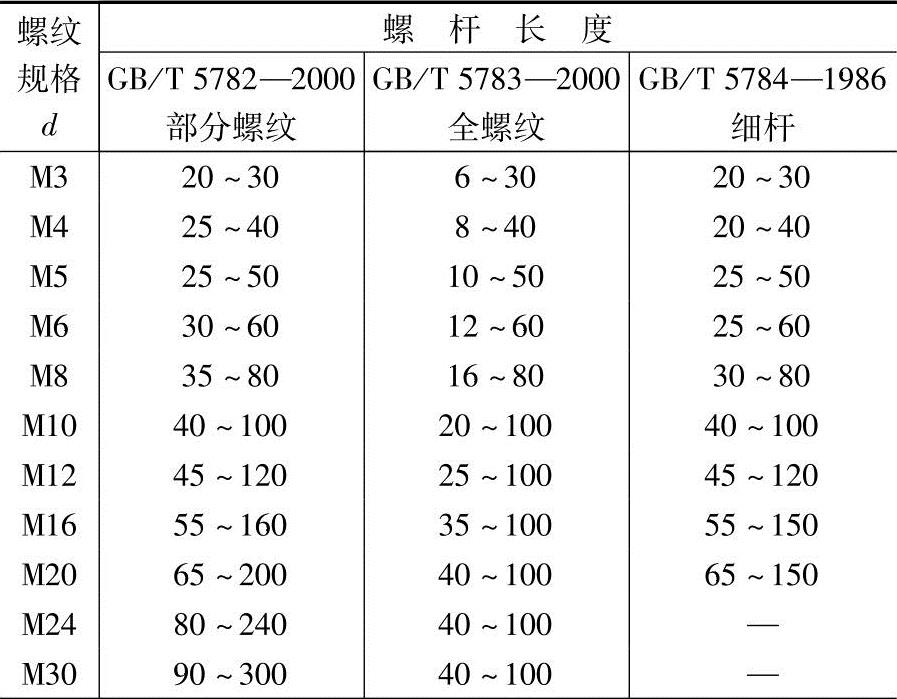

表4-24 六角头螺栓（细牙）的规格尺寸 （单位：mm）
（续）
表4-25 六角头螺栓（细牙螺纹）的规格尺寸 （单位：mm）
（六）方头螺栓
1.外形
方头螺栓如图4-24所示。
图4-24 方头螺栓
2.规格尺寸

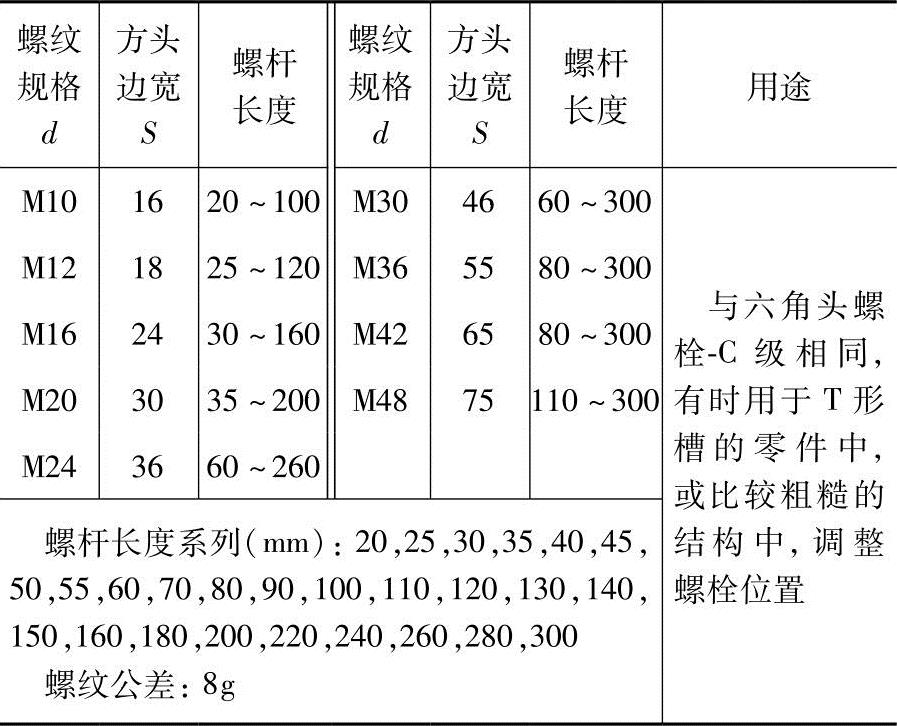

方头螺栓的规格尺寸见表4-26。
表4-26 方头螺栓的规格尺寸 （单位：mm）
（七）方颈螺栓
1.沉头方颈螺栓

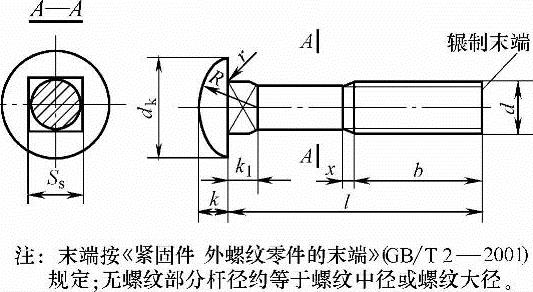

（1）外形 沉头方颈螺栓如图4-25所示。
图4-25 沉头方颈螺栓

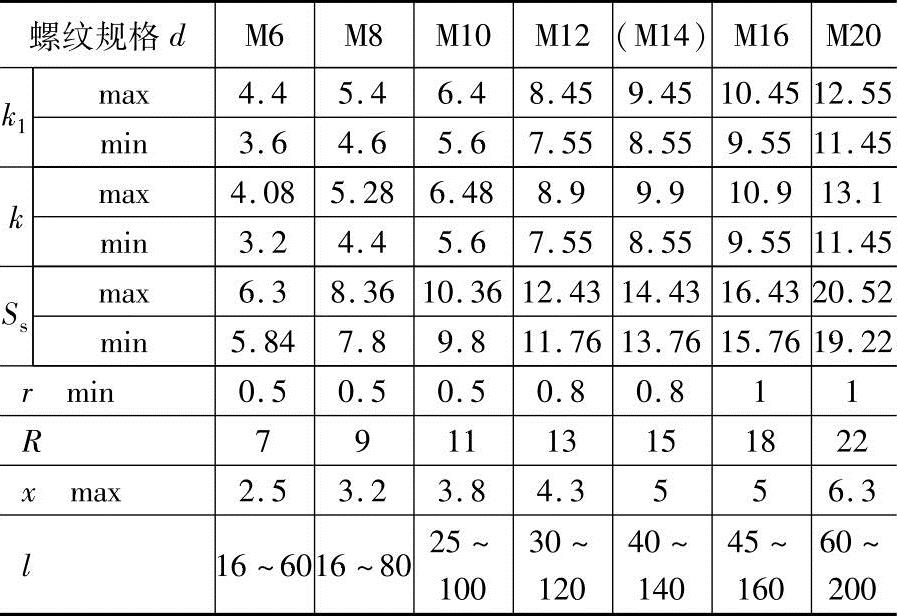

（2）规格尺寸 沉头方颈螺栓的规格尺寸见表4-27。
表4-27 沉头方颈螺栓的规格尺寸 （单位：mm）
（续）
注：尽量不采用带括号的规格。
2.半圆头方颈螺栓

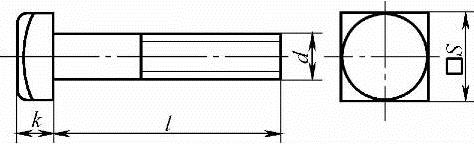

（1）外形 半圆头方颈螺栓如图4-26所示。
图4-26 半圆头方颈螺栓

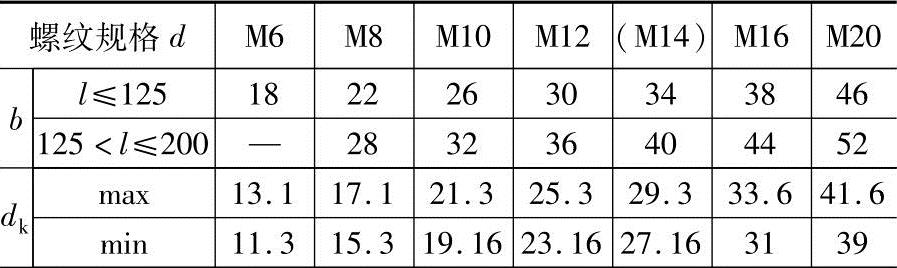

（2）规格尺寸 半圆头方颈螺栓的规格尺寸见表4-28。
表4-28 半圆头方颈螺栓的规格尺寸 （单位：mm）
（续）
注：尽量不采用带括号的规格。
