3.2.8  门窗滑轮

3.2.8 门窗滑轮

（一）推拉铝合金门窗用滑轮

1.分类

推拉铝合金门窗用滑轮的分类见表3-182。

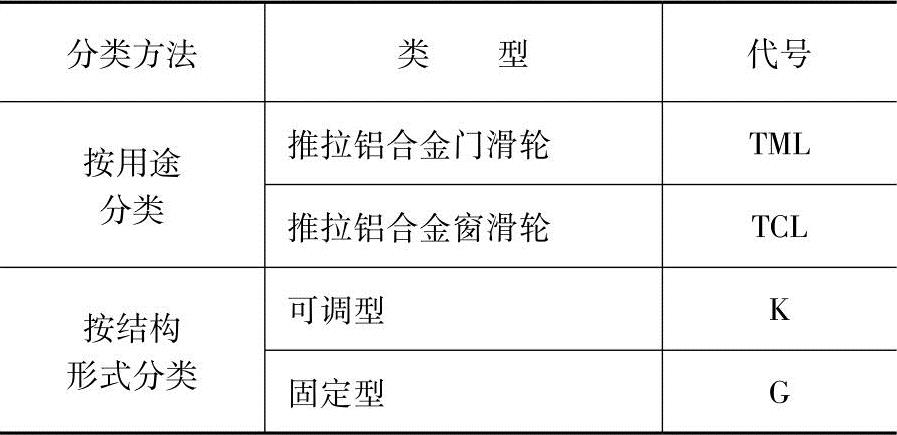

表3-182 推拉铝合金门窗用滑轮的分类

2.形式

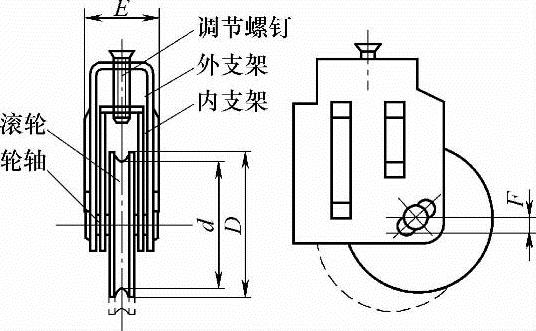

1）可调型推拉铝合金门窗用滑轮如图3-256所示。

图3-256 可调型推拉铝合金门窗用滑轮

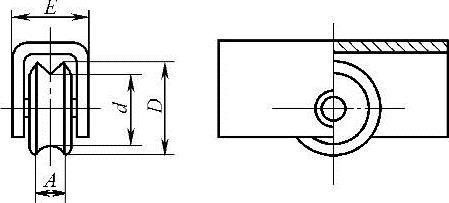

2）固定型推拉铝合金门窗用滑轮如图3-257所示。

图3-257 固定型推拉铝合金门窗用滑轮

3.规格尺寸

推拉铝合金门窗用滑轮的规格尺寸见表3-183。

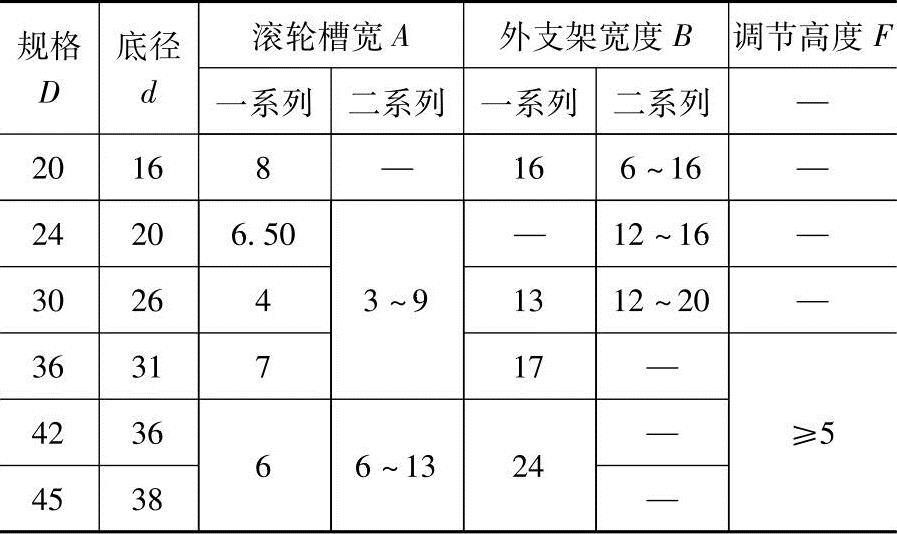

表3-183 推拉铝合金门窗用滑轮的规格尺寸 （单位：mm）

注：第二系列尺寸选用整数。

（二）PVC门窗用滑轮

1.分类

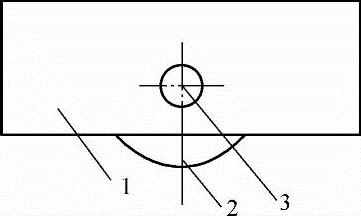

滑轮的基本结构如图3-258所示，滑轮分为门用滑轮和窗用滑轮。

图3-258 滑轮的基本结构

1—轮架 2—轮体 3—轮轴

2.代号

（1）分类代号 门用滑轮为ML，窗用滑轮为CL。

（2）主参数代号

承载质量代号：以单扇门窗用一套滑轮（2件）的实际承载质量（kg）表示。
