1.2.1  扳手

1.2.1 扳手

（一）活扳手

1.形式活扳手如图1-61所示。

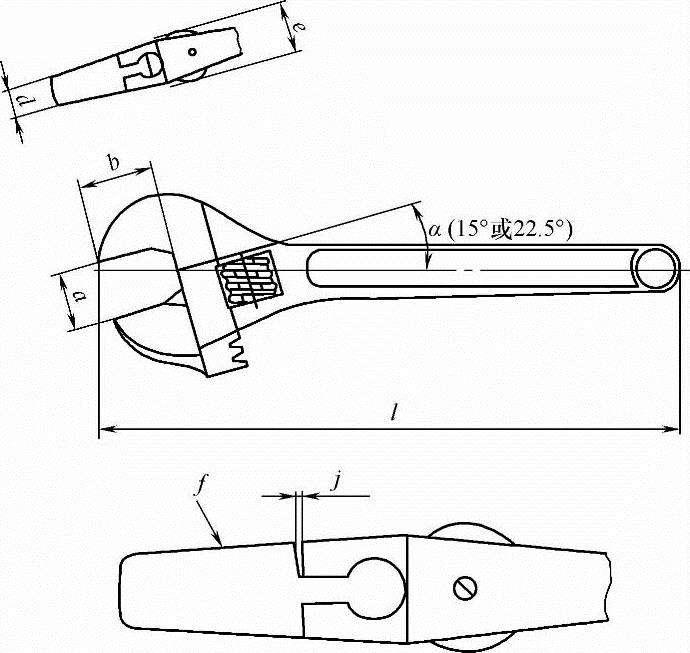

图1-61 活扳手

2.基本尺寸

活扳手的基本尺寸应符合表1-84中的规定。

（二）内六角扳手

1.形式与等级

（1）形式 内六角扳手如图1-62所示。

（2）等级 内六角扳手可分为普通级和增强级，其中增强级用R表示。

2.基本尺寸

内六角扳手的基本尺寸应符合表1-85中的规定。

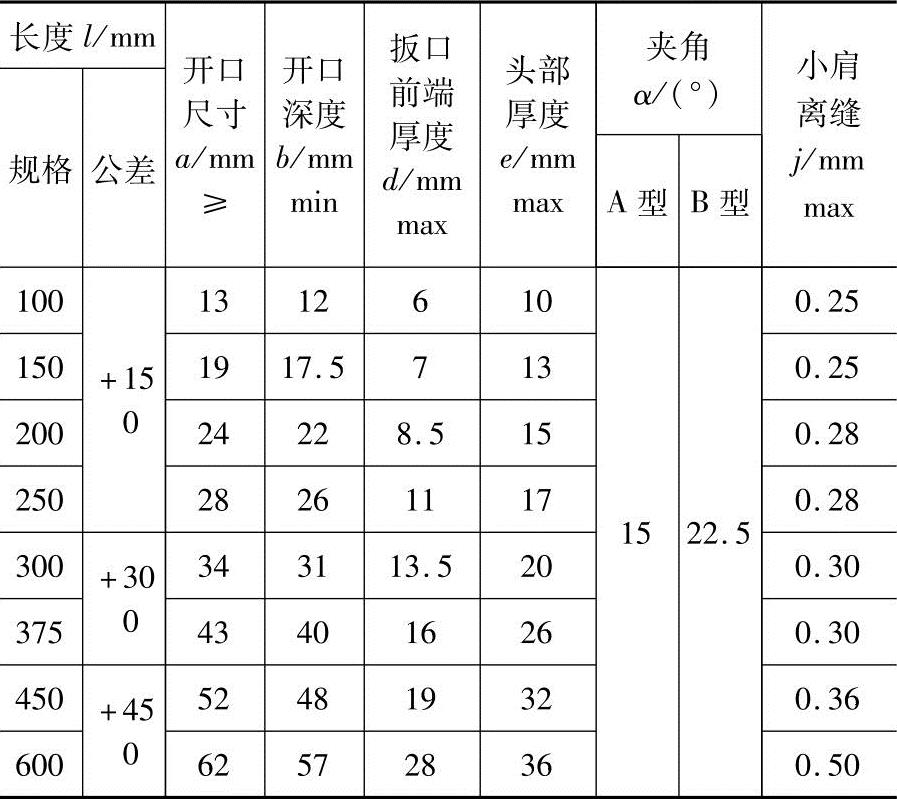

表1-84 活扳手的基本尺寸 （单位：mm）

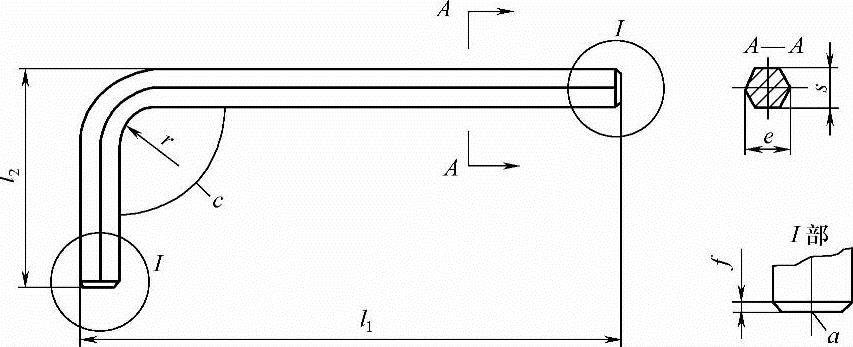

图1-62 内六角扳手

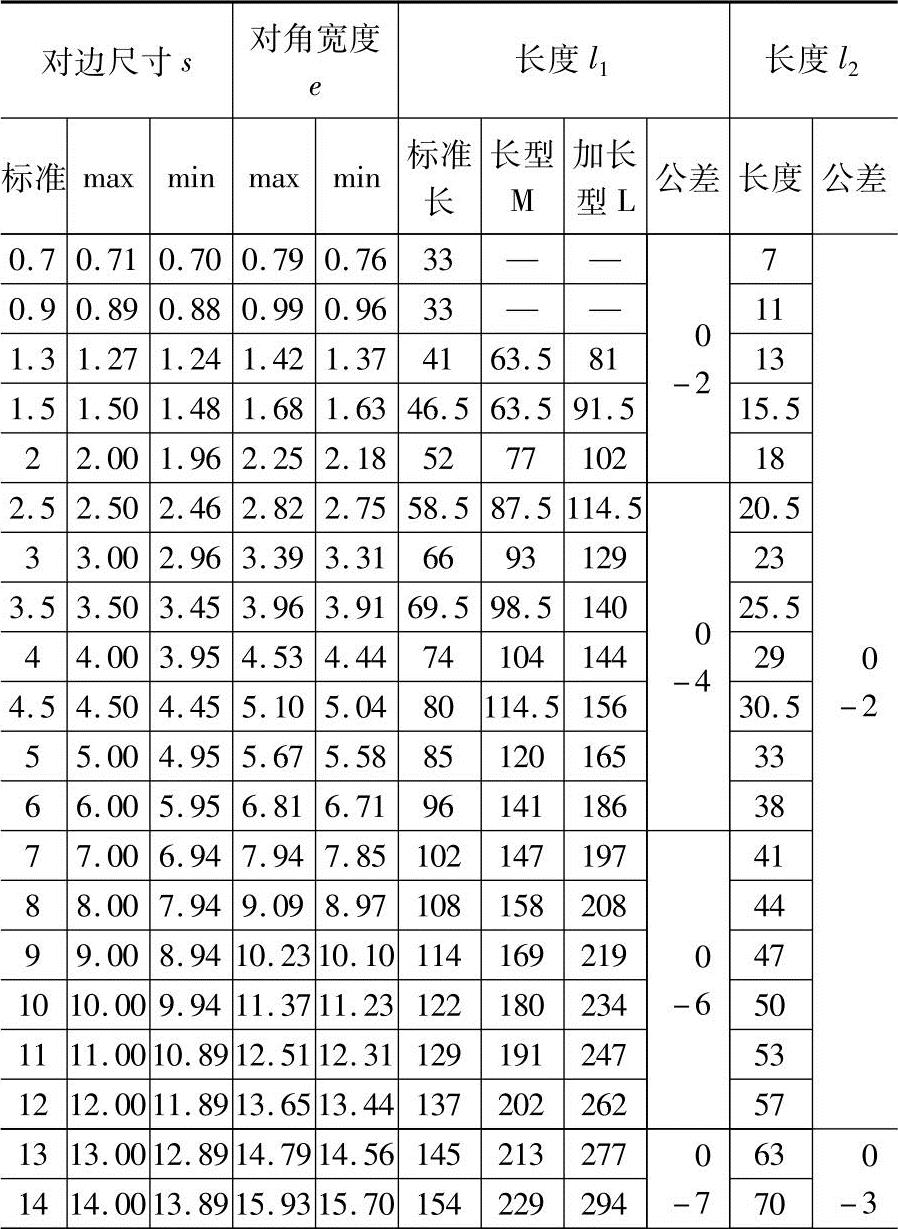

表1-85 内六角扳手的基本尺寸 （单位：mm）

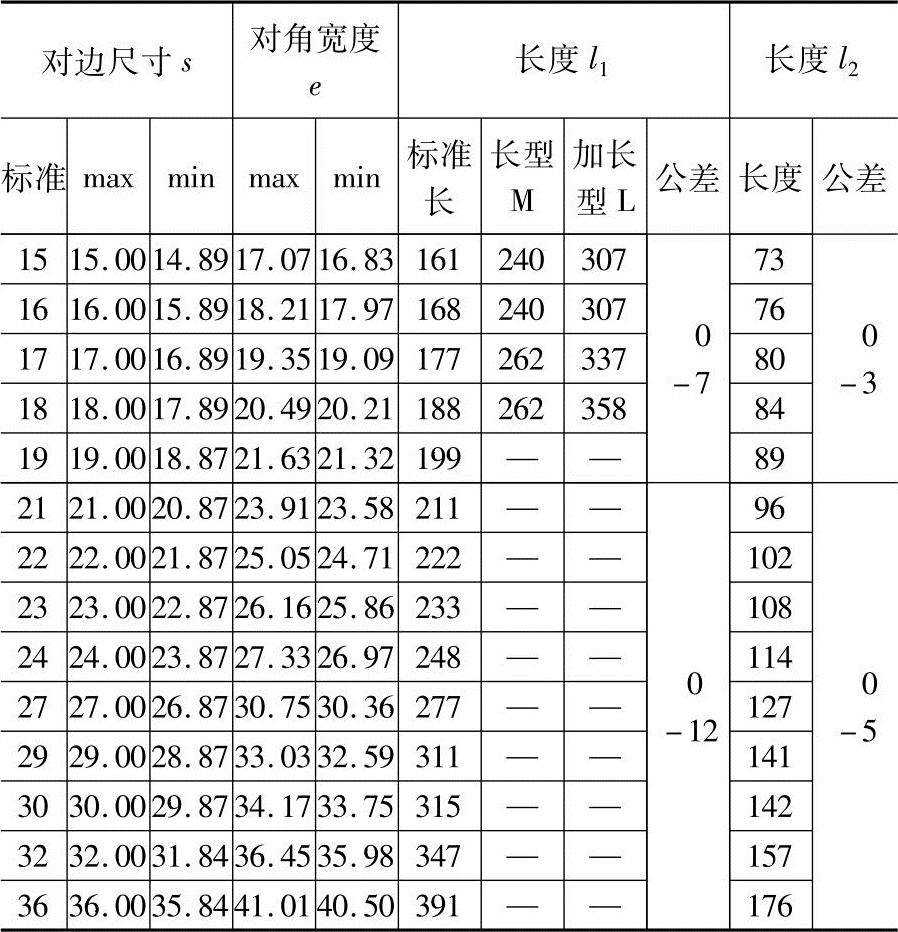

（续）

（三）内六角花形扳手

1.形式

内六角花形扳手如图1-63所示。

2.基本尺寸

内六角花形扳手的基本尺寸应符合表1-86中的规定，其扳手工作部分的六角花形尺寸应符合表1-87中的规定。

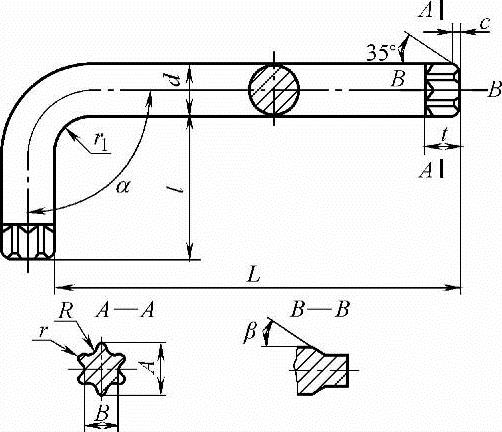

图1-63 内六角花形扳手

表1-86 内六角花形扳手的基本尺寸

注：1.扳手臂部圆截面直径d可以圆整成整数。

2.扳手的长臂L和短臂l，如有特殊需要，可不受本表限制。

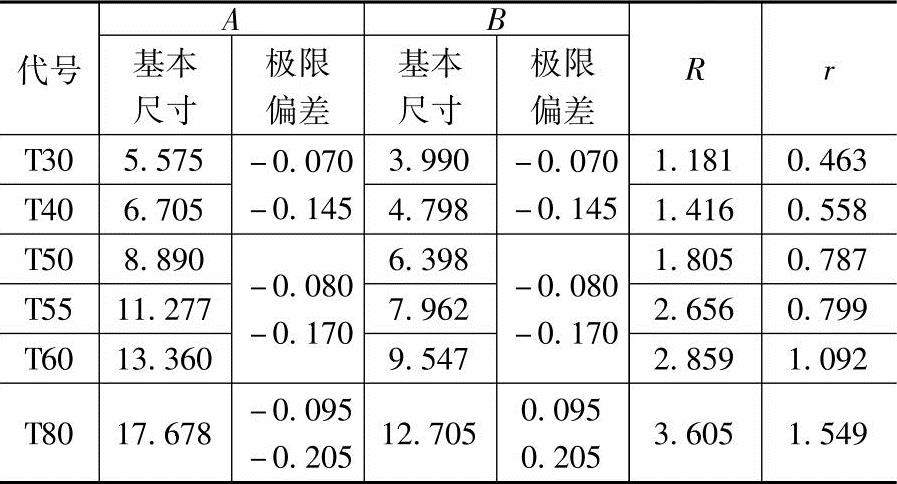

表1-87 扳手工作部分的六角花形尺寸 （单位：mm）

（四）敲击扳手

1.形式

敲击扳手主要包括敲击呆扳手和敲击梅花扳手，如图1-64所示。

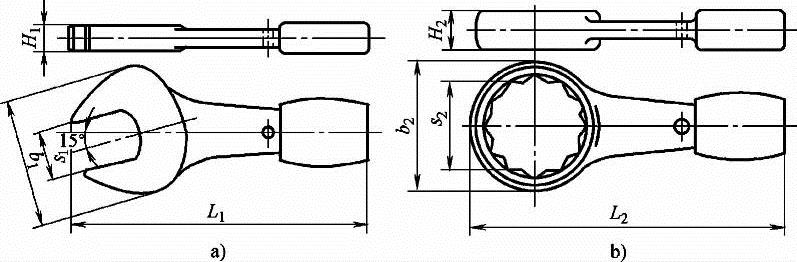

图1-64 敲击扳手

a）敲击呆扳手 b）敲击梅花扳手

2.基本尺寸和极限偏差

敲击呆扳手和敲击梅花扳手的基本尺寸和极限偏差应符合表1-88中的规定。

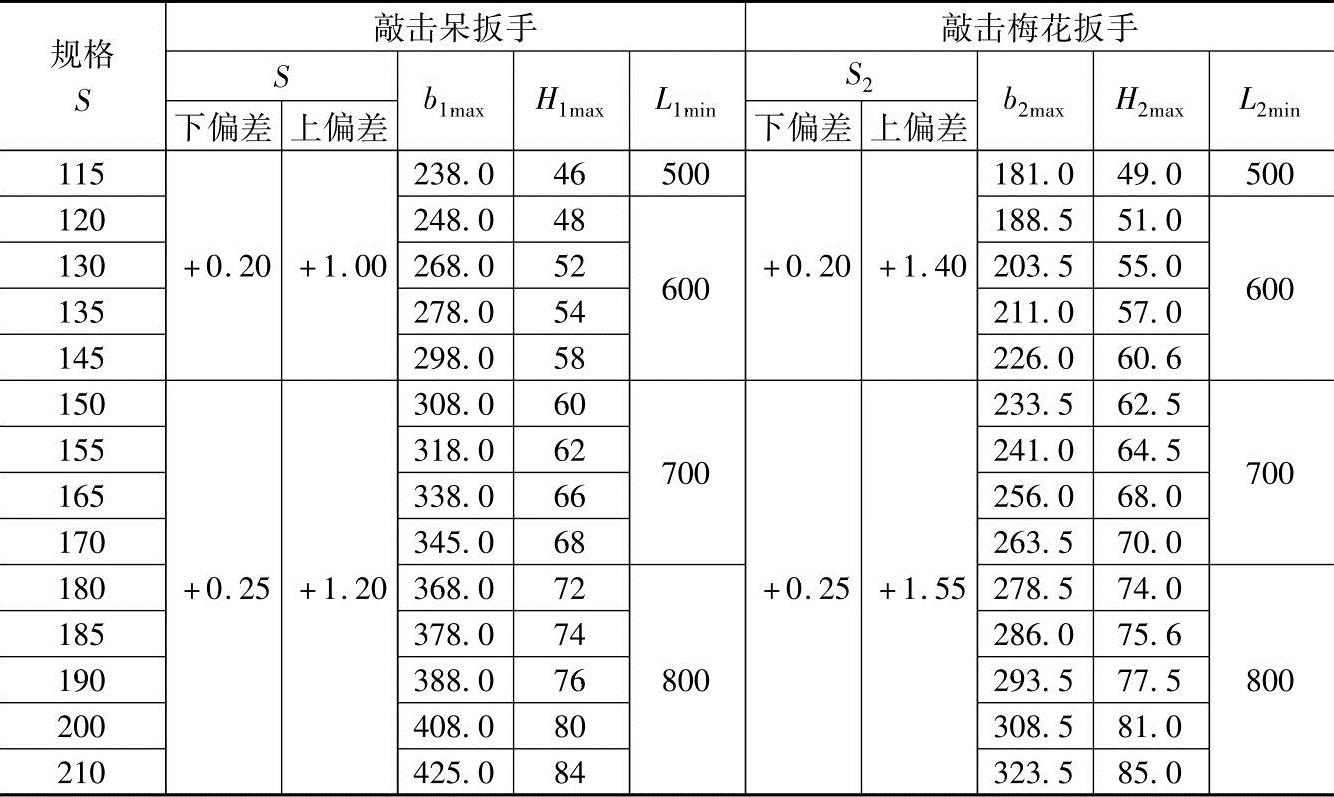

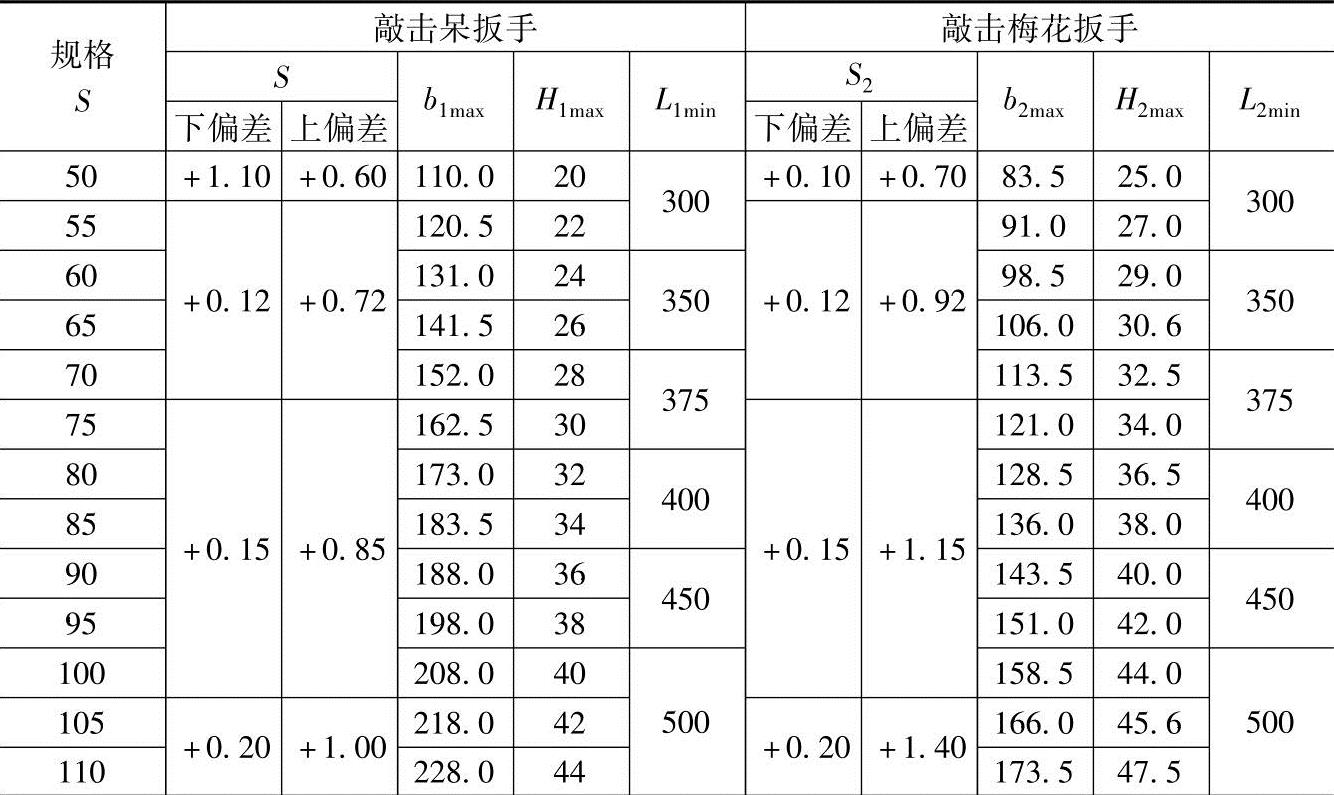

表1-88 敲击呆扳手和敲击梅花扳手的基本尺寸和极限偏差 （单位：mm）

（续）

注：扳手孔的精度按未经机械加工状态确定。
