3.2.9  窗帘架、窗帘轨、窗钩

3.2.9 窗帘架、窗帘轨、窗钩

（一）金属窗帘架

1.形式

金属窗帘架如图3-259所示。

2.分类

金属窗帘架的分类见表3-184。

3.规格尺寸

金属窗帘架的规格尺寸及极限偏差应符合表3-185中的规定。

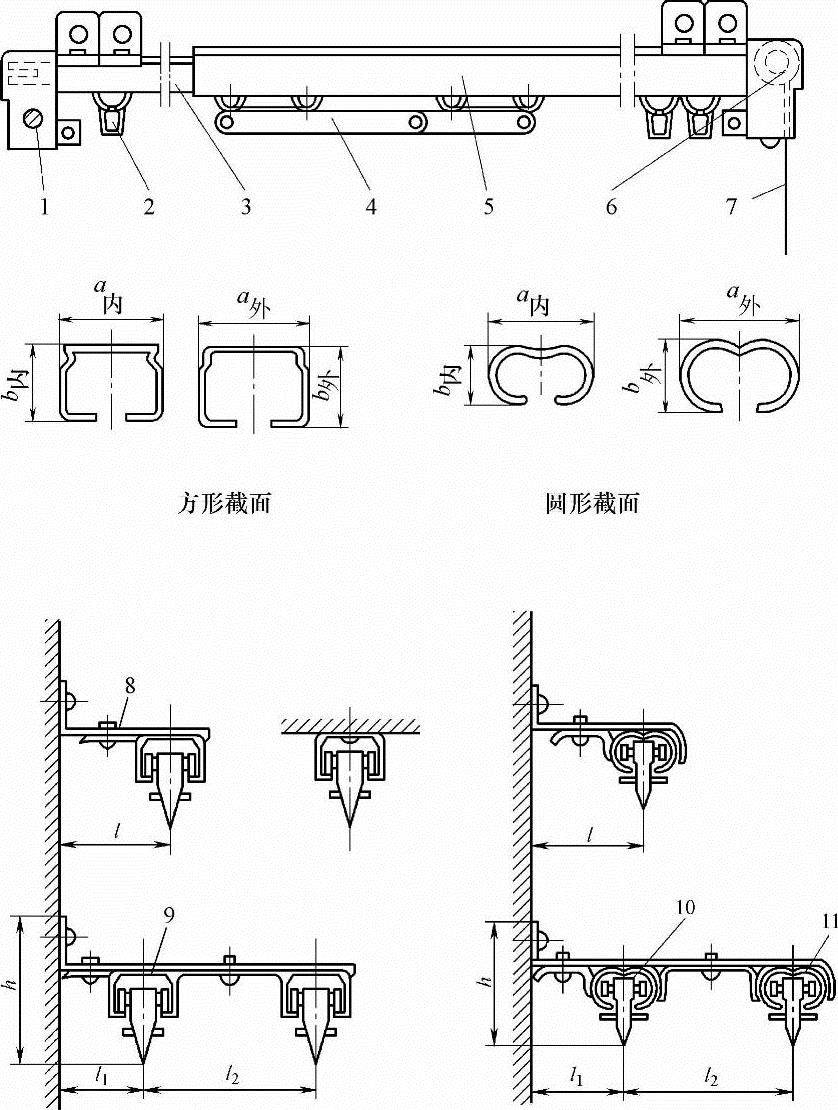

图3-259 金属窗帘架

1—滑轮座 2—滑架 3—内导轨 4—接长板 5—外导轨 6—线轮 7—线绳 8—单轨支架 9—双轨支架 10—后导轨 11—前导轨

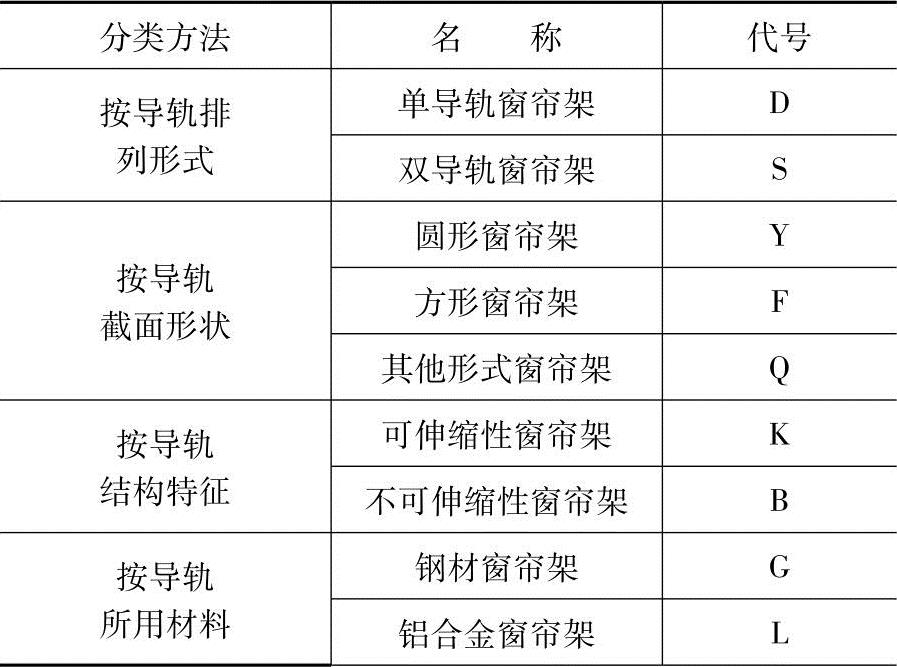

表3-184 金属窗帘架的分类

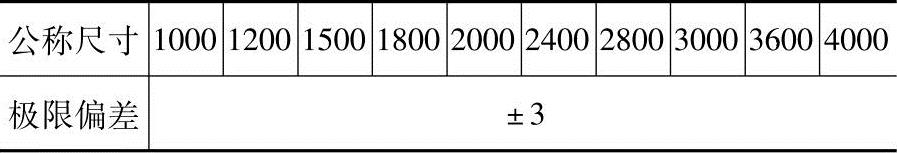

表3-185 金属窗帘架的规格尺寸及极限偏差 （单位：mm）

注：1.规格在型号中，以其实际长度的1%表示。

2.规格以单根导轨长度划分。特殊规格由供需双方协商确定。

4.性能

金属窗帘架的力学性能应符合表3-186中的规定。

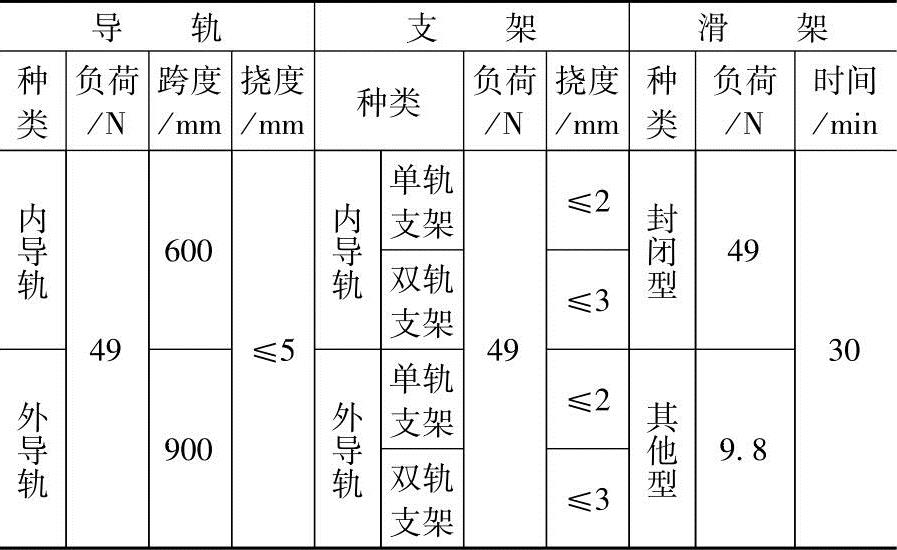

表3-186 金属窗帘架的力学性能

（二）窗帘轨

1.形式

窗帘轨如图3-260所示。

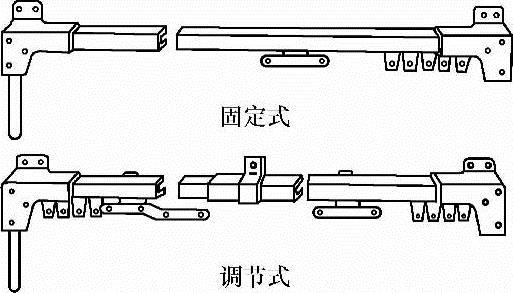

图3-260 窗帘轨

2.规格尺寸

窗帘轨的规格尺寸见表3-187。

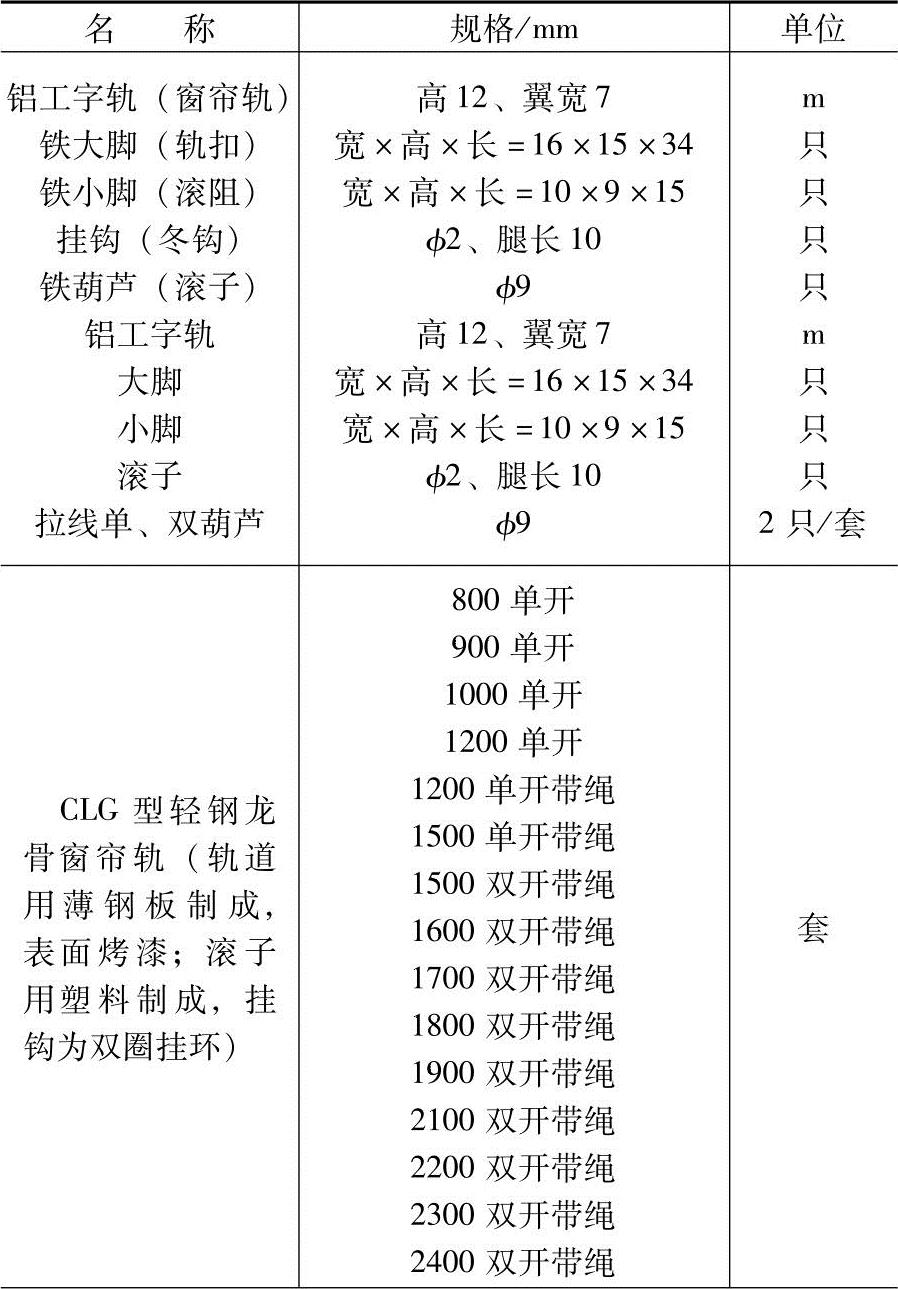

表3-187 窗帘轨的规格尺寸

（续）

（三）窗钩及窗钩羊眼

1.形式

窗钩及窗钩羊眼如图3-261所示。

图3-261 窗钩及窗钩羊眼

2.规格尺寸

窗钩及窗钩羊眼的规格尺寸应符合表3-188中的规定。

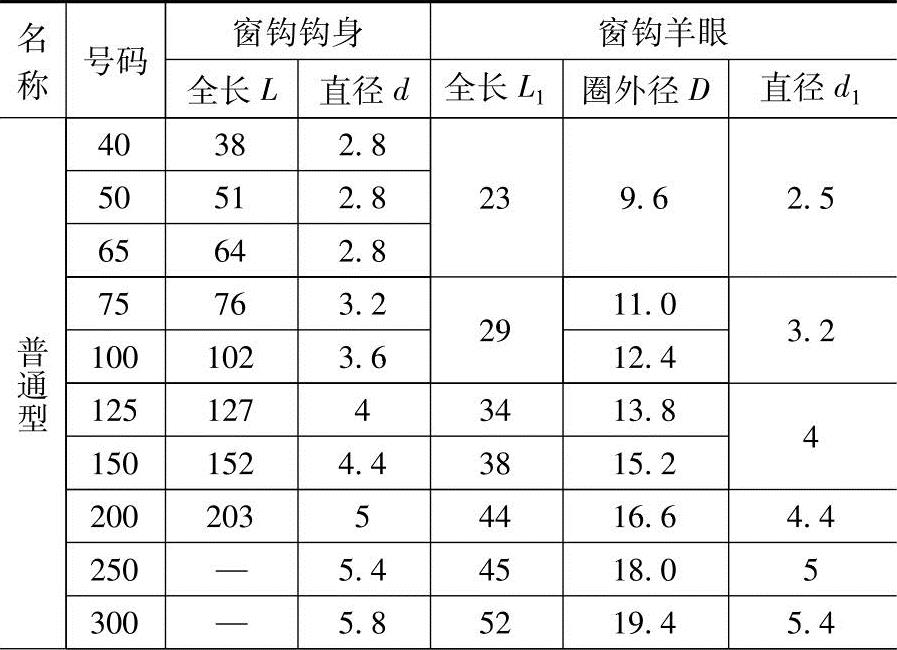

表3-188 窗钩及窗钩羊眼的规格尺寸 （单位：mm）

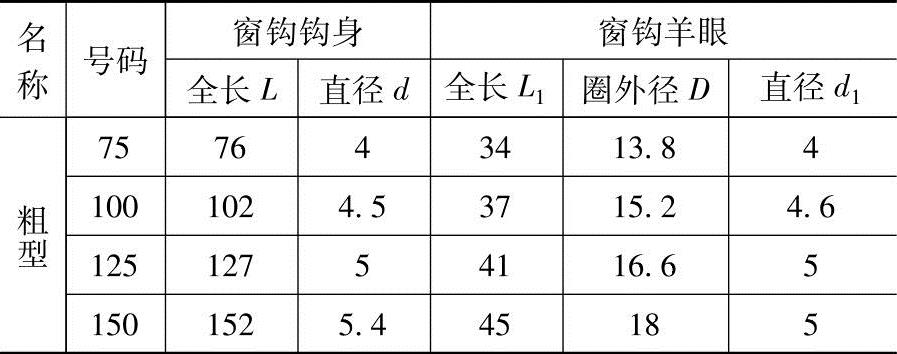

（续）

（四）铜摇头窗钩

1.形式

铜摇头窗钩如图3-262所示。

图3-262 铜摇头窗钩

2.规格尺寸

铜摇头窗钩的规格尺寸见表3-189。

表3-189 铜摇头窗钩的规格尺寸 （单位：mm）
