6.4.1 低合金钢埋弧焊用焊剂
（一）型号分类
型号根据焊丝-焊剂组合的熔敷金属力学性能，热处理状态进行分类。
（二）力学性能
1.熔敷金属的拉伸性能
熔敷金属的拉伸性能应符合表6-56中的规定。
表6-56 熔敷金属的拉伸性能
注：表中单值均为最小值。
2.熔敷金属冲击性能
熔敷金属的冲击性能应符合表6-57中的规定。

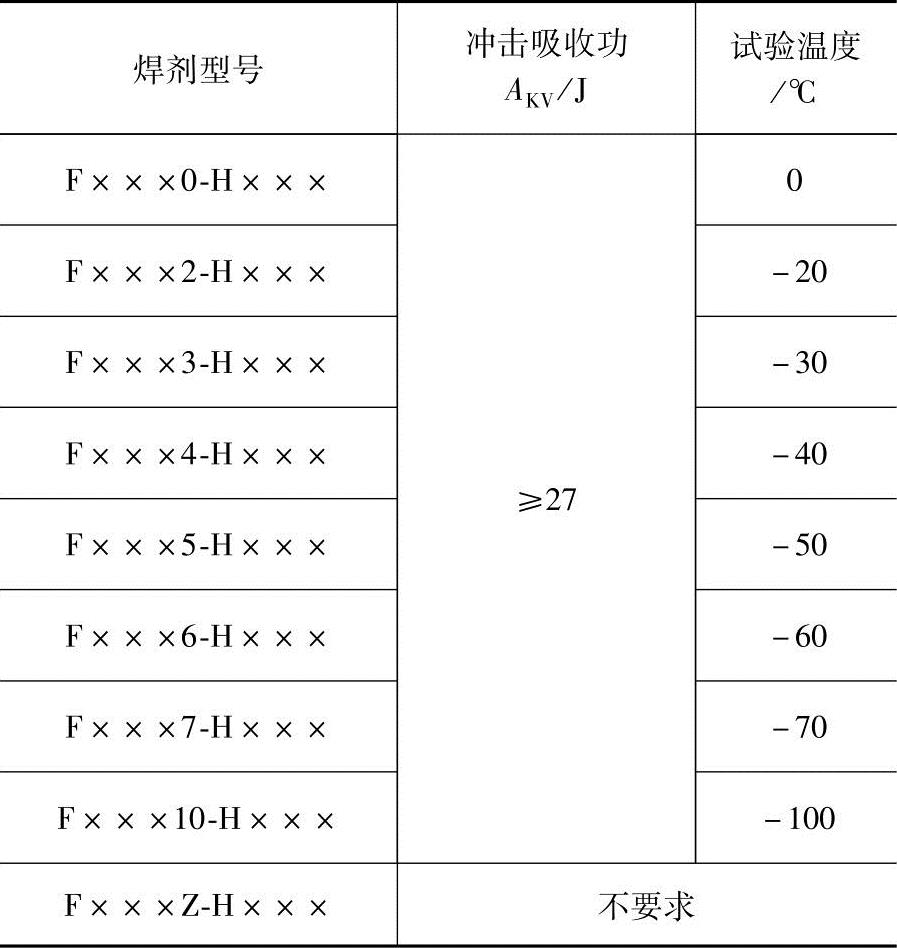

表6-57 熔敷金属的冲击性能
（三）化学成分
焊丝的化学成分应符合表6-58的规定。

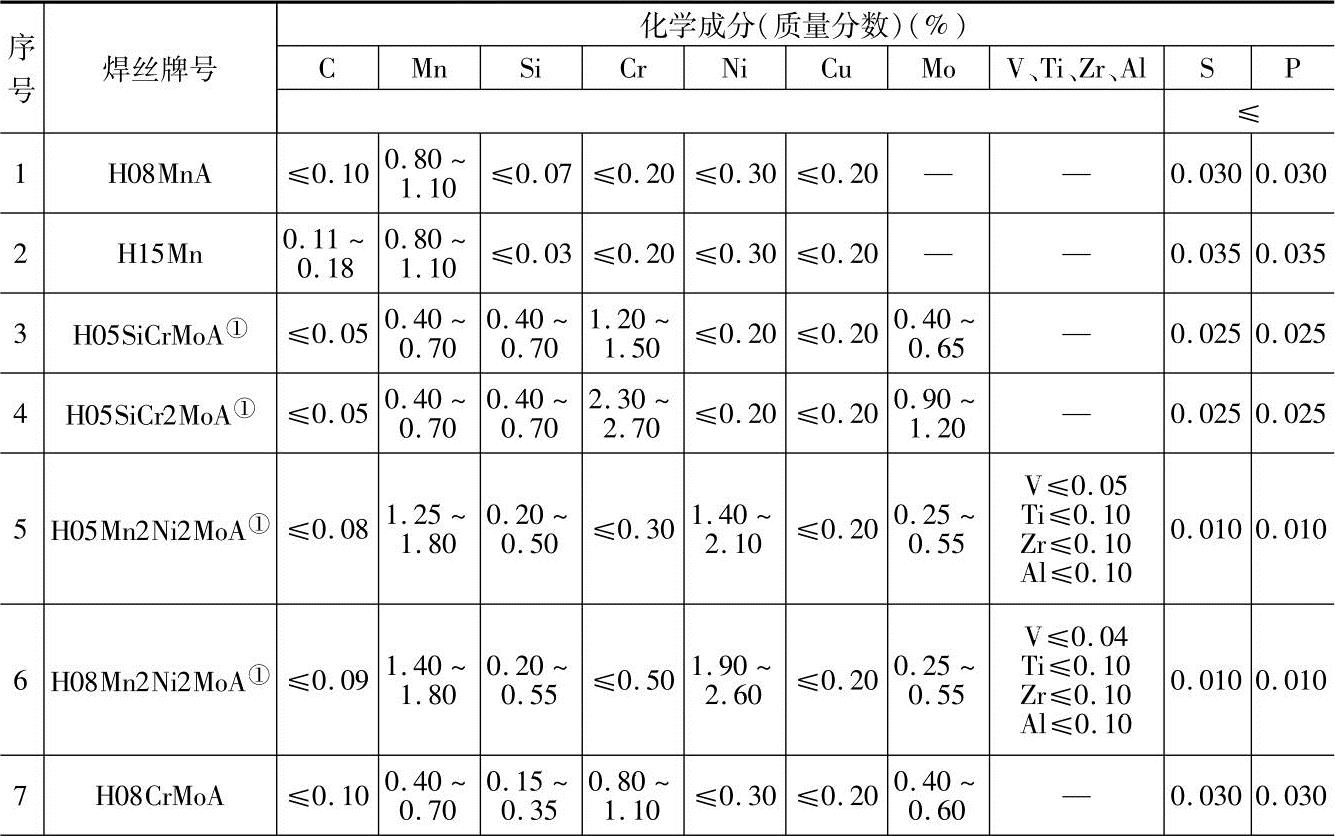

表6-58 焊丝的化学成分

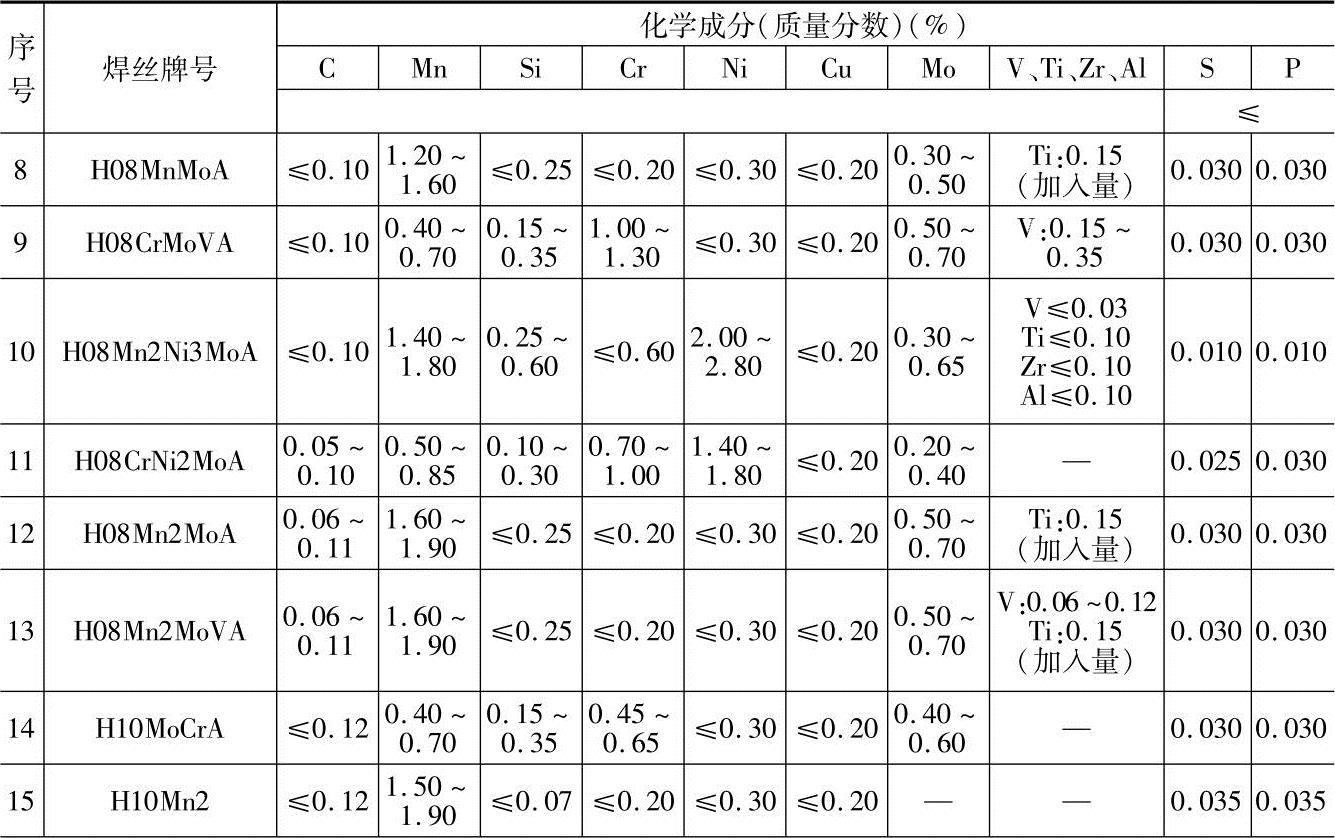

（续）

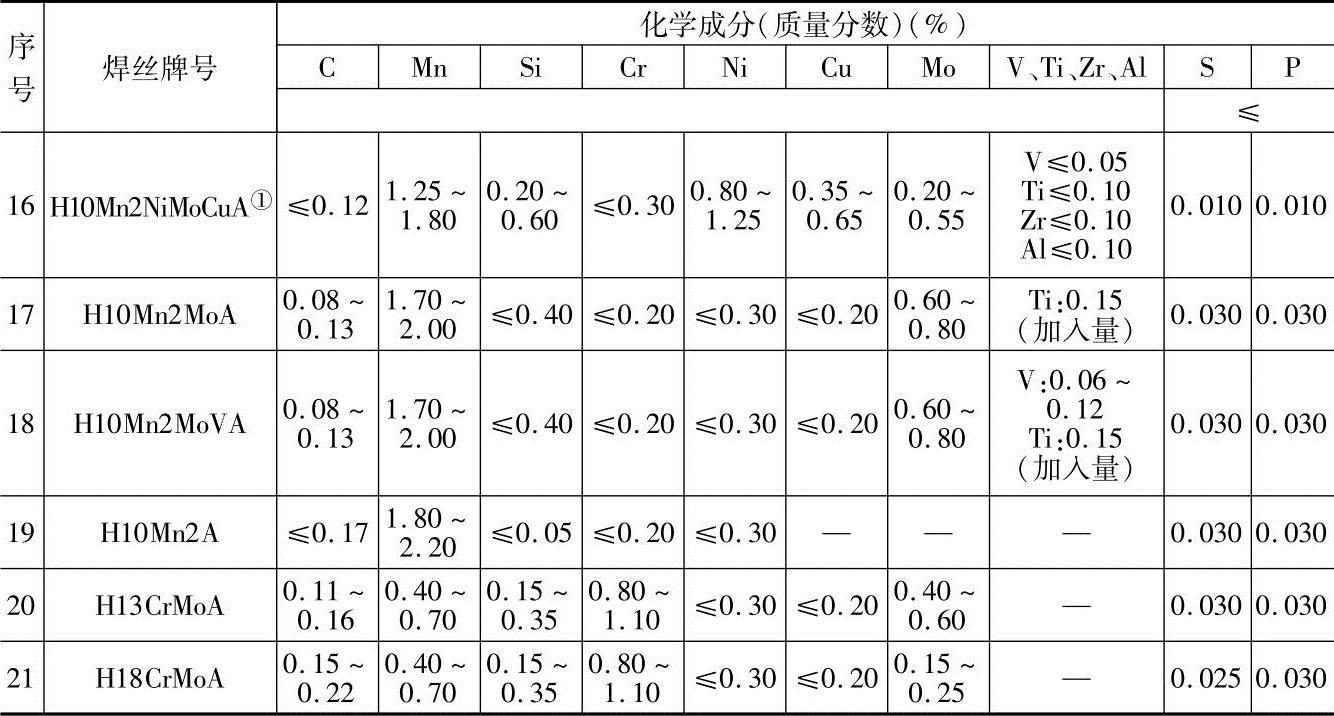

（续）
注：1.当焊丝镀铜时，除H10Mn2NiMoCuA外，其余牌号铜含量应不大于0.35%。
2.根据供需双方协议，也可生产使用其他牌号的焊丝。
① 这些焊丝中残余元素Cr、Ni、Mo、V总量应不大于0.50%。
