3.2.5  闭合器和地弹簧

3.2.5 闭合器和地弹簧

（一）闭门器

1.外形

闭门器的外形如图3-229所示。

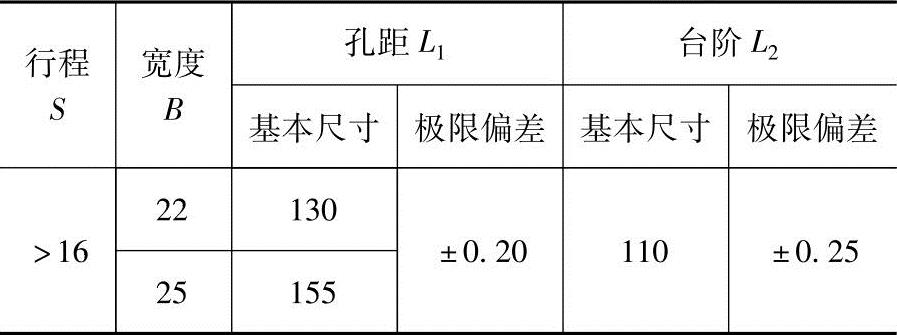

表3-165 铝合金门插销的主要尺寸 （单位：mm）

图3-229 闭门器

2.分类

（1）系列规格 按表3-166的规定。

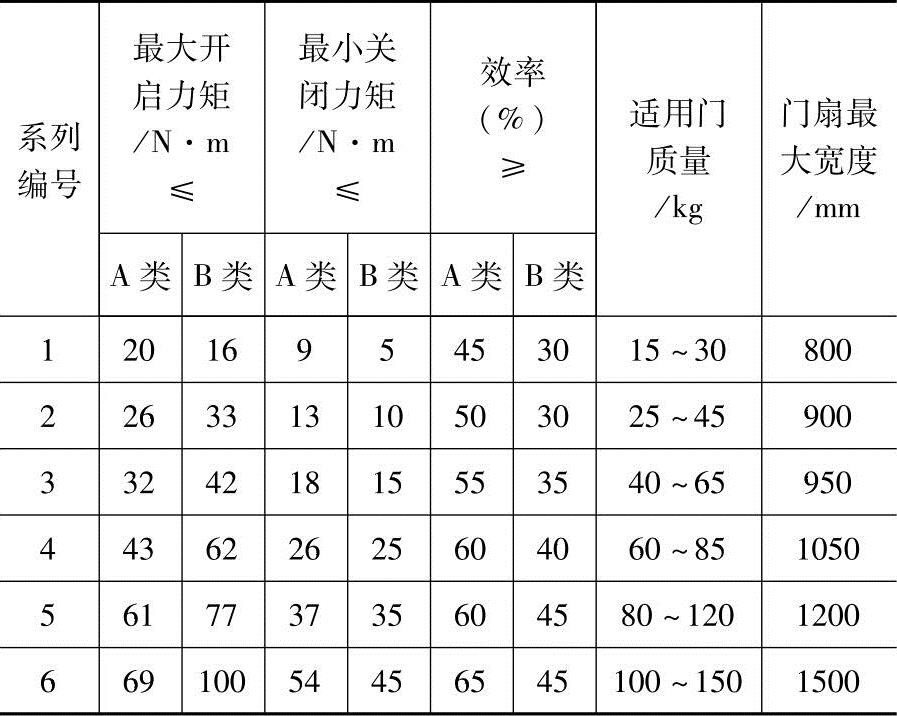

表3-166 系列规格

（2）安装形式代号 按表3-167的规定。

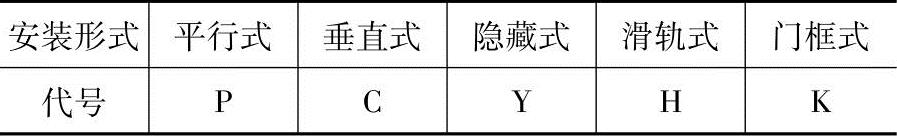

表3-167 安装形式代号

（3）结构形式代号 按表3-168的规定。

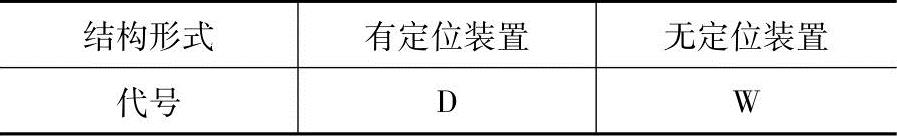

表3-168 结构形式代号

（4）类别代号 按表3-166的规定。

（5）附加性能代号 按表3-169的规定。

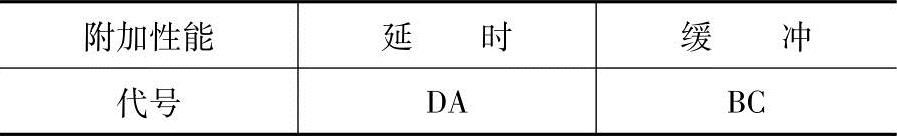

表3-169 附加性能代号

（6）使得频率代号 按表3-170的规定。

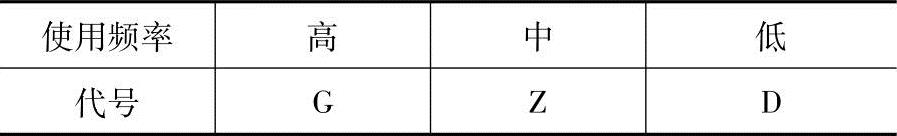

表3-170 使得频率代号

3.产品标记识别

（二）地弹簧

1.外形

地弹簧的外形如图3-230所示。

图3-230 地弹簧

a）D266型 b）D365型

2.分类

（1）系列规格 按表3-171的规定。

表3-171 系列规格

（2）附加性能代号 按表3-172的规定。

表3-172 附加性能代号

（3）使用频率代号 按表3-173的规定。

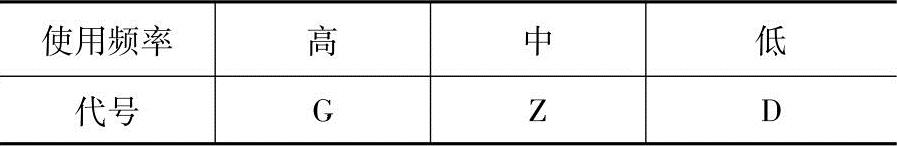

表3-173 使用频率代号

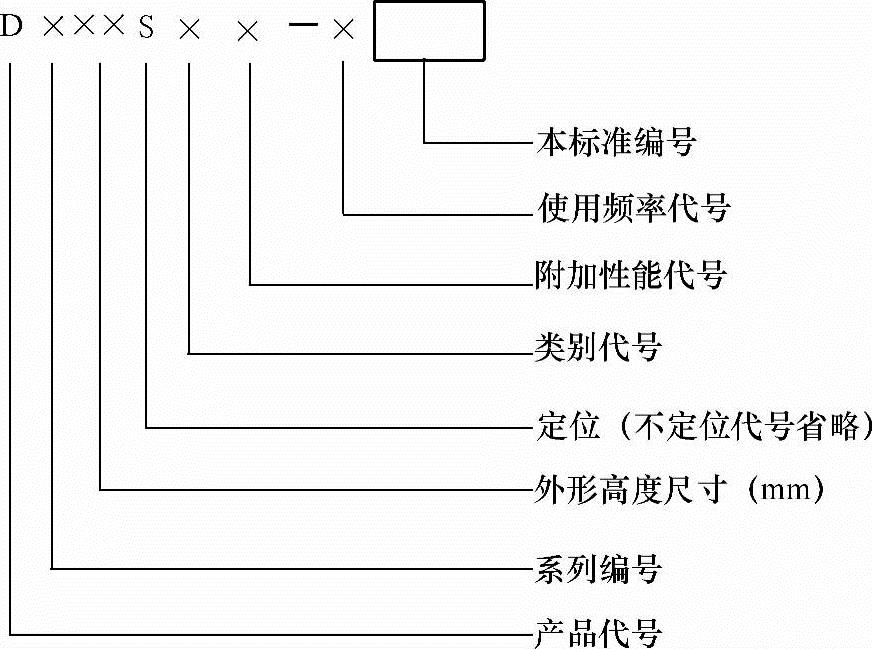

3.产品标记

例如，系列编号为1号、外形高度尺寸为41mm、有定位装置、A类别、有开门缓冲性能、低使用频率的地弹簧，其标记为D141SABC-D QB/T 2697—2005。
