（一）外形
射吸式焊炬如图6-2和图6-3所示。
图6-2 射吸式焊炬
图6-3 焊嘴
（二）规格参数
1.焊炬基本参数
射吸式焊炬的基本参数见表6-86。

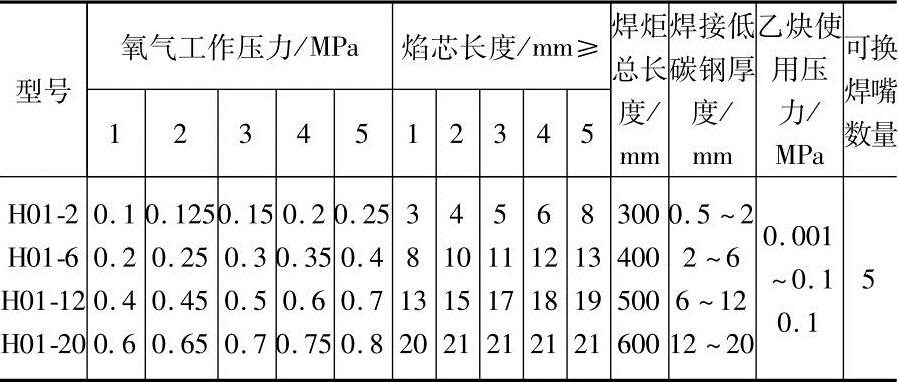

表6-86 射吸式焊炬的基本参数
注：型号中H表示“焊”；0表示人工；1表示射吸式；2、6、12、20表示焊接低碳钢的最大厚度（mm）。
2.焊嘴规格
射吸式焊炬焊嘴的尺寸规格应符合表6-87中的规定。
表6-87 射吸式焊炬焊嘴的尺寸规格 （单位：mm）
