1.2.1  总线型拓扑结构

总线型拓扑结构通过一条总线连接所有的站点，而所有站点通过一条共享总线信道直接通信，如图1-2所示。

主机发出的数据帧沿着总线向两端传送，每台主机都会收到该帧，并将该帧中的目的地址和自己的主机地址进行比较。如果相同，则接收该帧；否则，丢弃该帧。传送到总线末端的数据帧会被终端匹配器吸收。由于总线是共享介质，如果多台主机同时发送数据就会发生冲突，因此需要介质访问协议进行控制。

总线型拓扑结构的传输介质可以有双绞线、同轴电缆和光纤。这种网络的可靠性好，任何结点故障都不会影响整个网络正常运行。

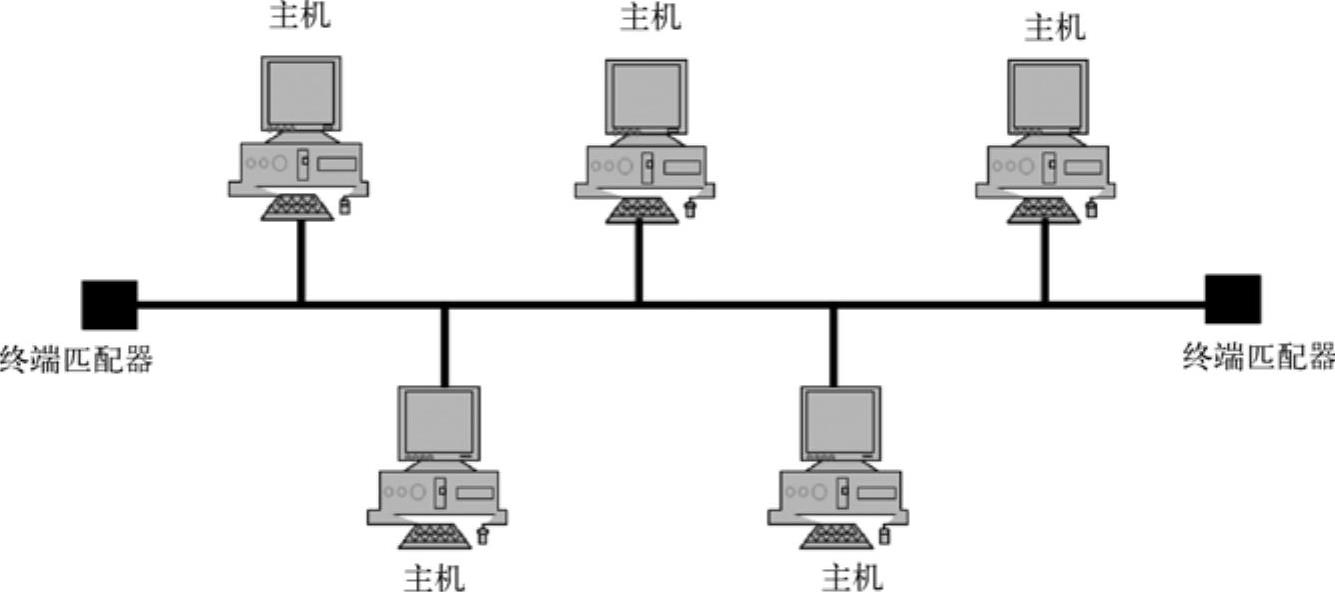

图1-2 总线型拓扑结构
