5.4.5 生成树及实现负载均衡配置
在大型网络中，主干网和服务器的连接是非常重要的，为了提高网络的可靠性，常常进行冗余链接。冗余的链接虽然增加了系统的安全性，但同时也带来了拓扑环的问题。解决循环链接的方法就是生成树（Spanning Tree Protocol，STP）。STP使任意两个结点间有且只有一台路径连接，其他的冗余链路则被自动阻塞，作为备份链路。只有当活动链路失效时，备份链路才会被激活，从而恢复设备之间的连接，保证网络的畅通。
下面举例说明使用STP端口优先级实现负载均衡。

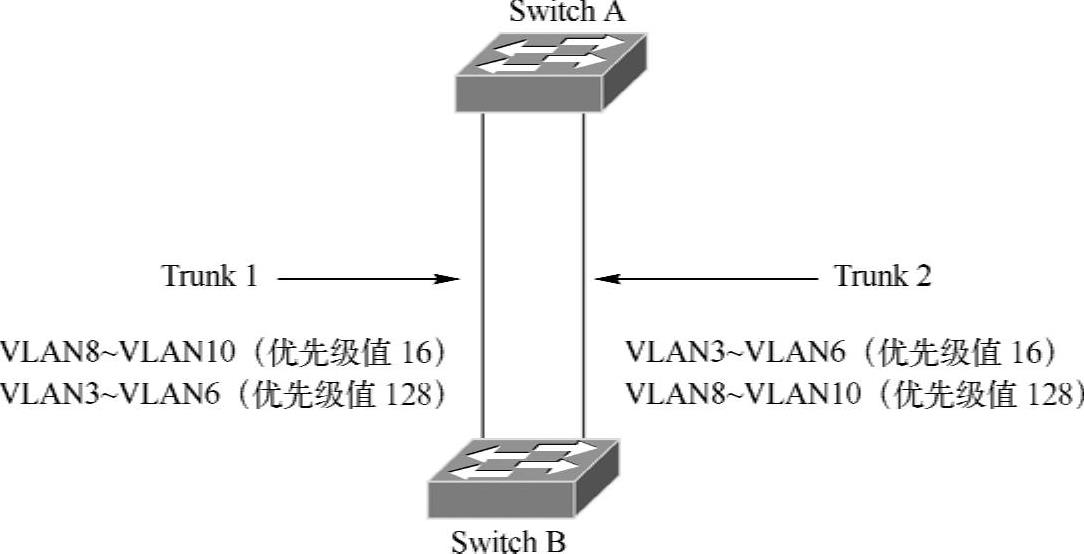

如图5-8所示，Switch A和Switch B之间有两个Trunk连接，实现Trunk 1中继链路上只允许VLAN 8～VLAN 10的通信通过，而在Trunk 2中继链路上只允许VLAN 3～VLAN 6的通信通过。当活动Trunk失效后，另外的Trunk连接将负责所有VLAN的传输。
图5-8 生成树实例
配置过程如下。

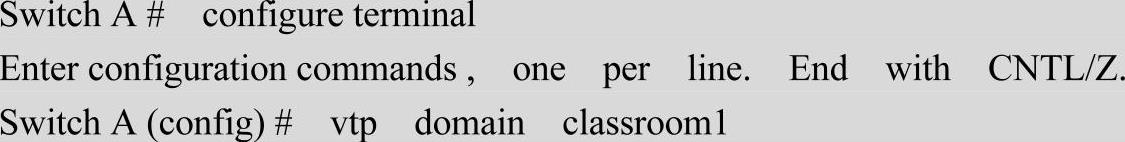

第1步：在Switch A上进入全局配置模式，配置VTP域名为classroom1。域名可以是1～32个字符。
第2步：将Switch A配置成VTP服务器，返回特权模式。
第3步：在Switch A和Switch B上校验VTP配置，主要在输出信息中检查VTP Operating Mode（VTP操作模式）和VTP Domain Name（VTP域名）字段。
第4步：在Switch A上查看现有的VLAN。

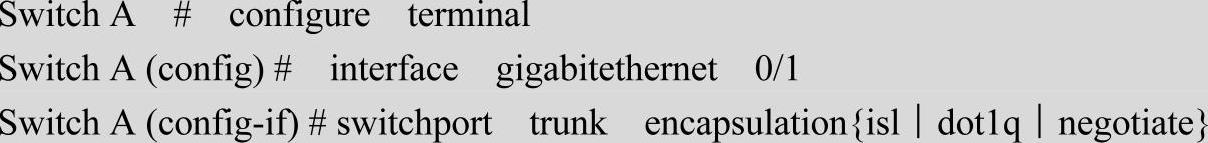

第5步：进入全局配置模式，指定要配置为Trunk的接口，进入接口模式，将端口配置为支持ISL或IEEE 802.1Q封装或者与相邻端口协商。必须在每一个链路的两端配置相同的封装类型。

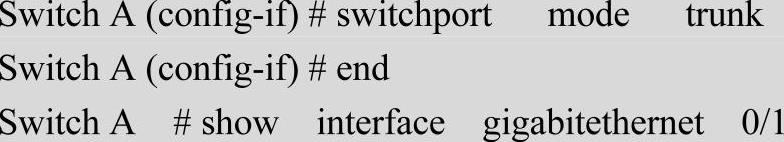

第6步：将端口配置为Trunk端口，返回特权模式，查看所配置接口的状态。
第7步：在Switch A的第2个端口上重复以上第5～6步骤。
第8步：在Switch B上为与Switch A连接的2个端口上重复第5～6步骤。
第9步：当Trunk连接启用后，VTP传递VTP和VLAN信息到Switch B，此时通过这个命令可以校验Switch B已经学习到这些VLAN配置。

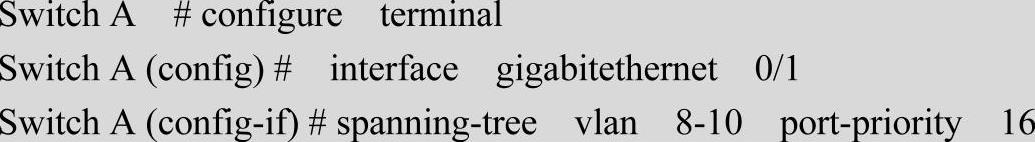

第10步：在Switch A上进入全局配置模式，指定要设置STP端口优先级的接口，进入接口配置模式，为VLAN8～10指定优先级为16。

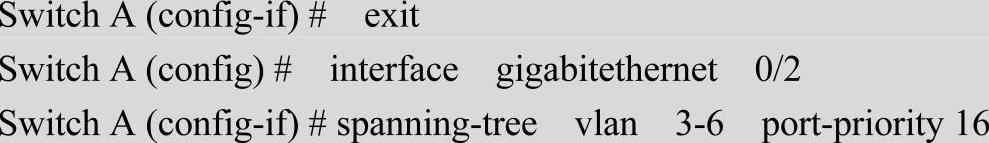

第11步：在Switch A上返回全局配置模式，指定第2个要设置STP端口优先级的接口，进入接口配置模式，为VLAN3～6指定优先级为16。

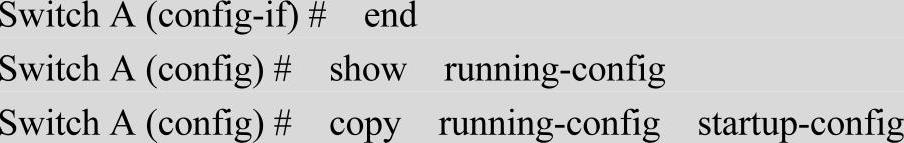

第12步：在Switch A上返回特权模式，校验以上配置，可在对应的交换机的启动配置文集中保存以上配置。
