10.4.8  路由器ACL的设计与配置

10.4.8 路由器ACL的设计与配置

【实验目标】

1）掌握ACL的设计原则和工作过程。

2）掌握标准ACL的配置方法。

3）掌握扩展ACL的配置方法。

4）掌握两种ACL的放置规则。

5）掌握两种ACL调试和故障排除。

【实验方法】

1）允许PC0特定主机访问网络。

2）允许PC1所在网络访问网络。

3）允许PC1所在网络访问www服务。

4）给出具体的实验步骤和调试结果，给出每台路由器上面的关于ACL配置清单。

【实验过程】

1.初始配置各路由器及PC、服务器设备

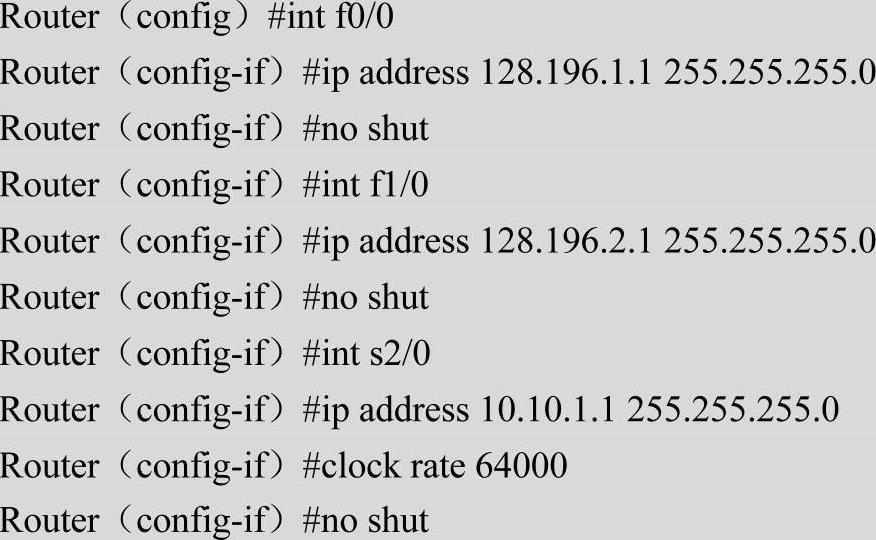

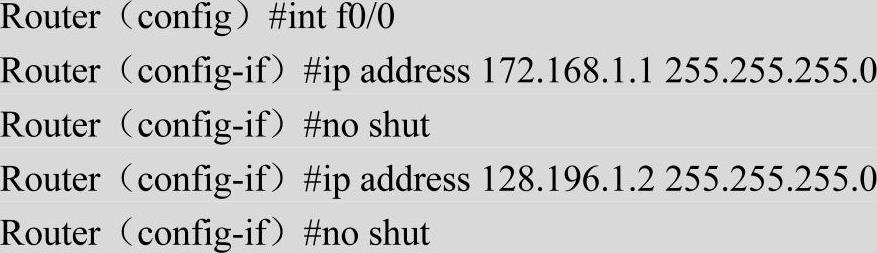

初始化配置路由器A：

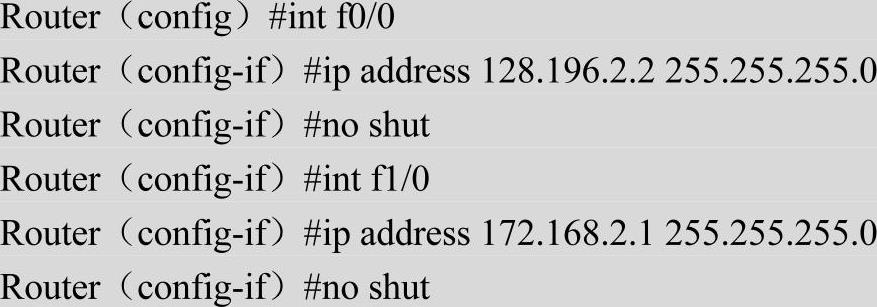

初始化配置路由器B：

初始化配置路由器C：

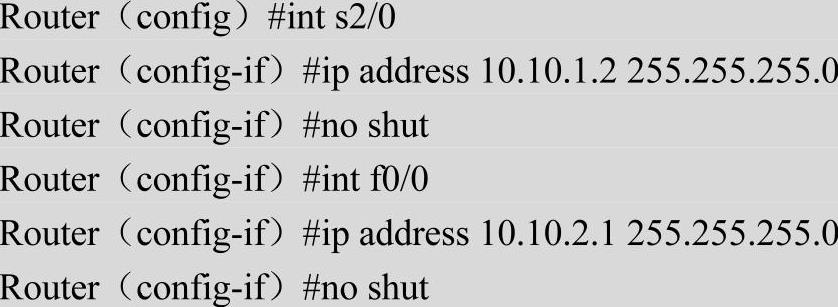

初始化配置路由器D：

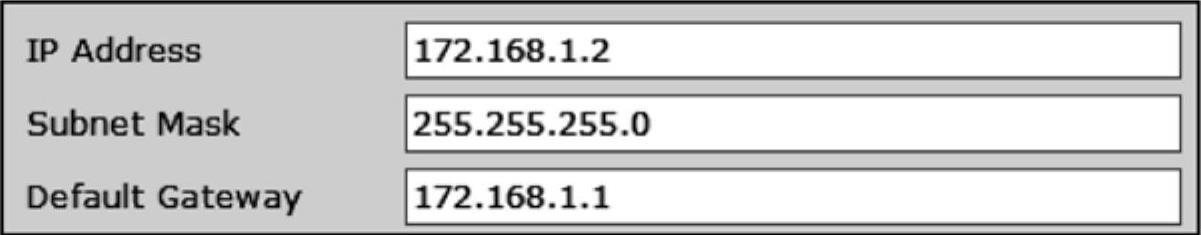

初始配置PC0：

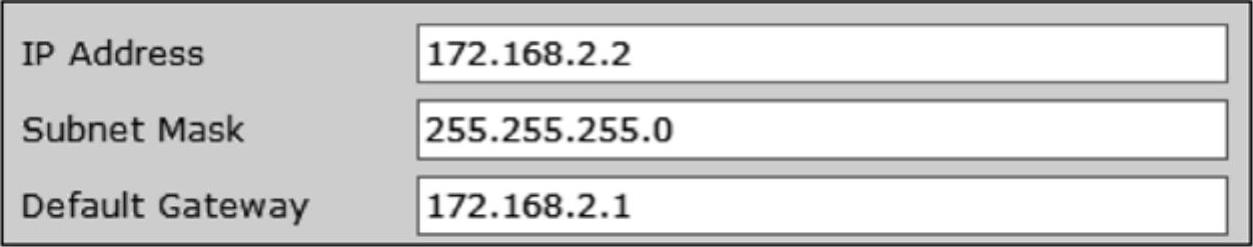

初始配置PC1：

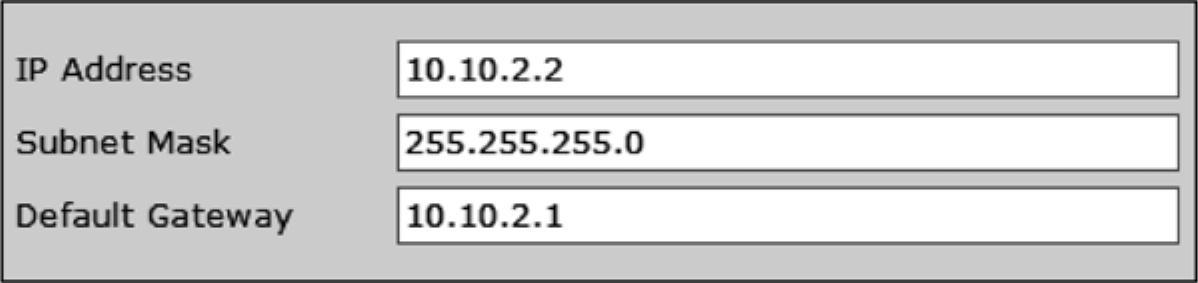

初始配置WWW服务器IP：

2.配置各路由器协议（本实验采用OSPF协议）

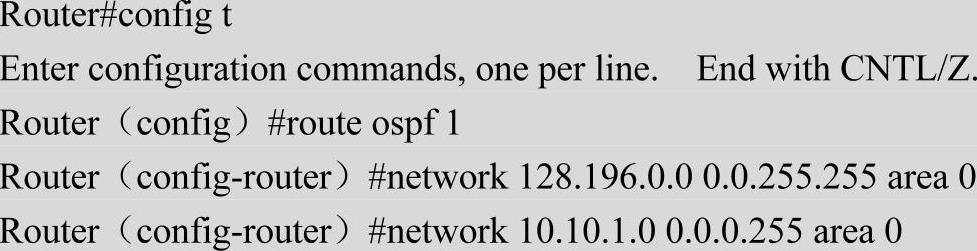

配置路由器A的路由协议：

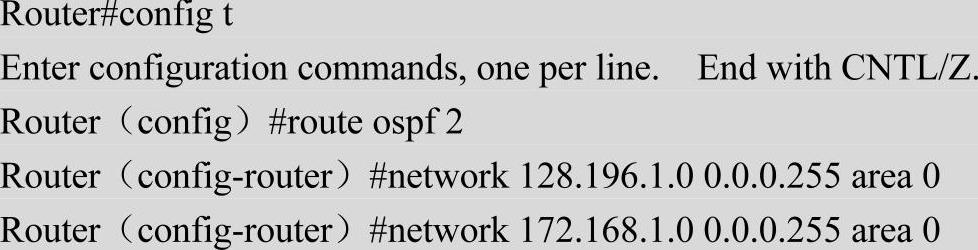

配置路由器B的路由协议：

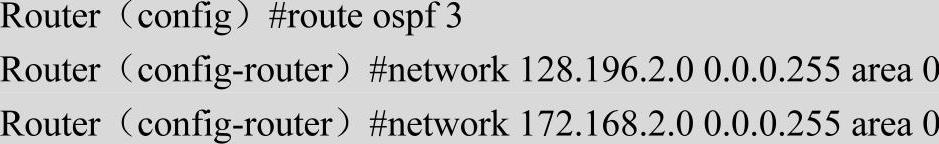

配置路由器C的路由协议：

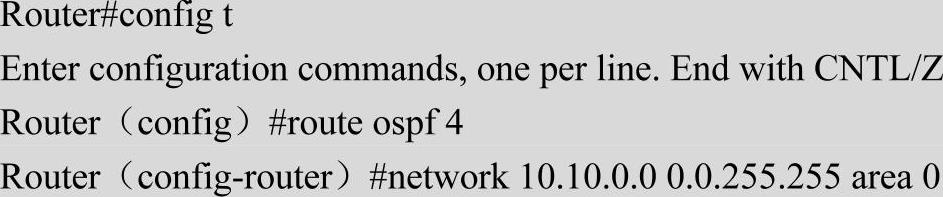

配置路由器D的路由协议：

3.配置ACL

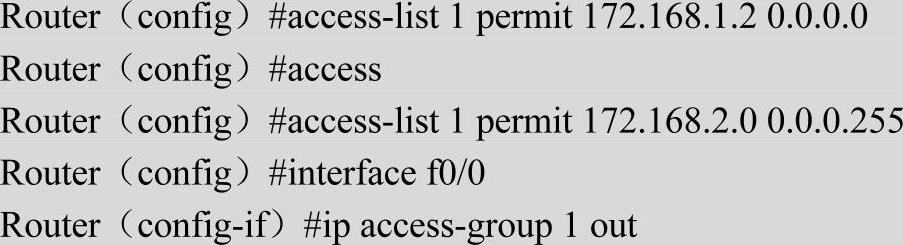

根据实验要求需在路由器D上配置标准ACL。

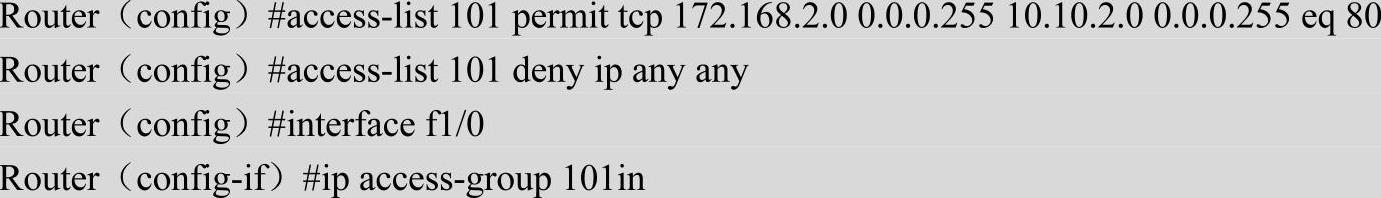

在路由器C上配置扩展ACL。

4.测试实验结果

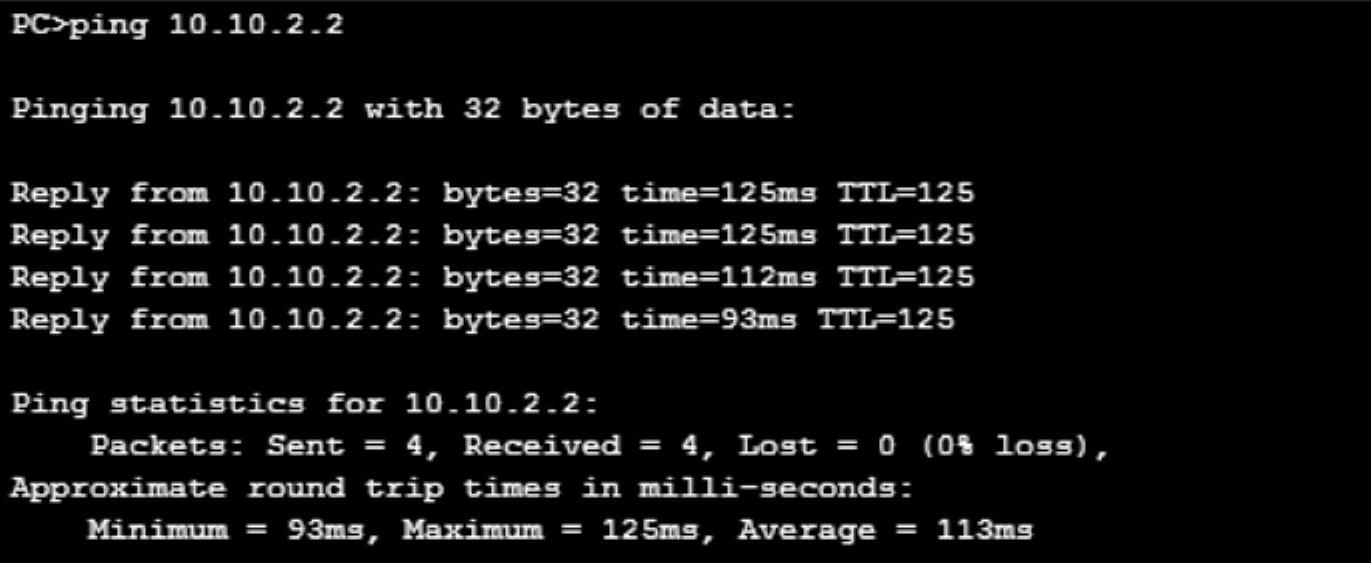

在PC端ping外网10.10.2.2。
