1.2.2  环形拓扑结构

环形拓扑结构是由多个中继器用传输介质连接成一个闭环，每个中继器都连接一个站点，如图1-3所示。

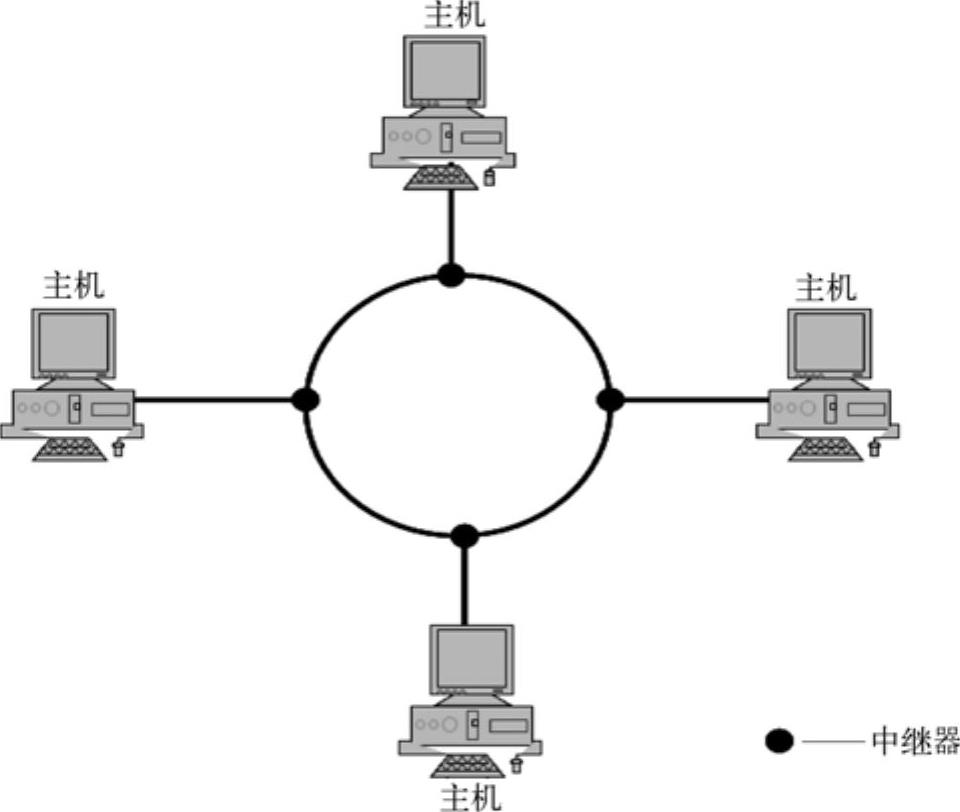

图1-3 环形拓扑结构

中继器从一端发送数据，从另一端接收数据，环中是单向传输数据的。主机发送的数据首先组成数据帧。在帧头部分包含源地址、目的地址和其他控制信息。数据帧在环上单向流动时被目标站复制，返回源站后被源站回收。由于多个站点共享单环，所以需要访问控制协议来控制数据的发送。

环路采用的是点对点链路串接的形式，所以可以使用任何传输介质。由于环形网的每个结点或链路都直接影响网络的可靠性，一旦等结点或链路发生故障，则环路断开，导致网络无法运行。
