5.4.4 不同VLAN间的路由配置

为了方便说明如何进行不同VLAN间的路由配置，引入一个实例具体说明。例如，如图5-7所示的网络拓扑，在交换机上划分了2个VLAN。名称为default的VLAN1，子网地址为172.16.10.0/24，交换机的1～5号端口属于VLAN1；名称为sales的VLAN2，子网地址为172.16.20.0/24，交换机的6～10号端口属于VLAN2。PC1连接在交换机的端口1上，属于VLAN1。PC2连接在交换机的端口6上，属于VLAN2。

要实现属于不同VLAN的PC1和PC2之间的通信，需要分3步来配置。

第1步：把交换机与路由器相连的那个端口设置成trunk模式。

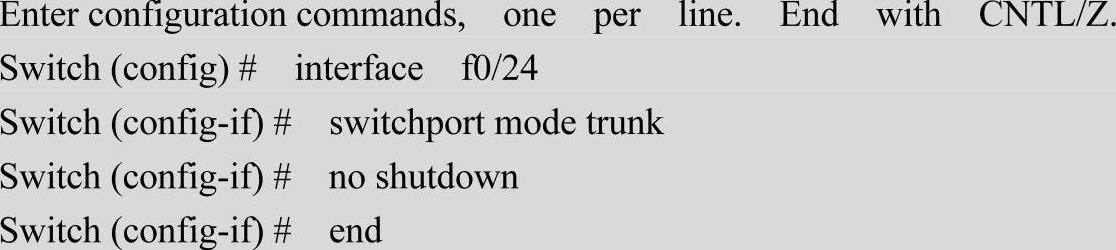

因为只有trunk线路才能使VLAN通过。根据图5-7所示的网络实例，需要把交换机的24号端口设置成trunk模式，命令如下所示：

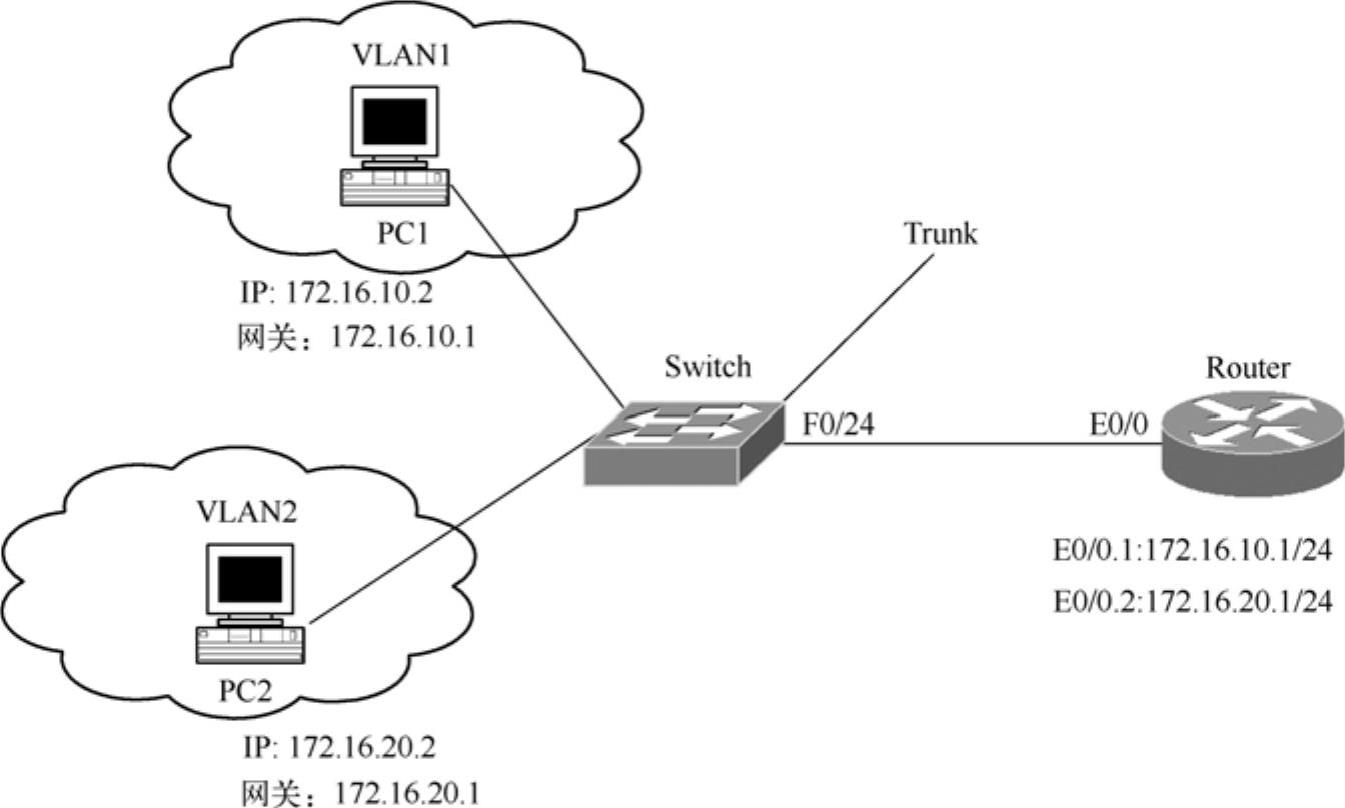

图5-7 VLAN网络实例

第2步：在路由器与交换机相连的端口上配置子接口。

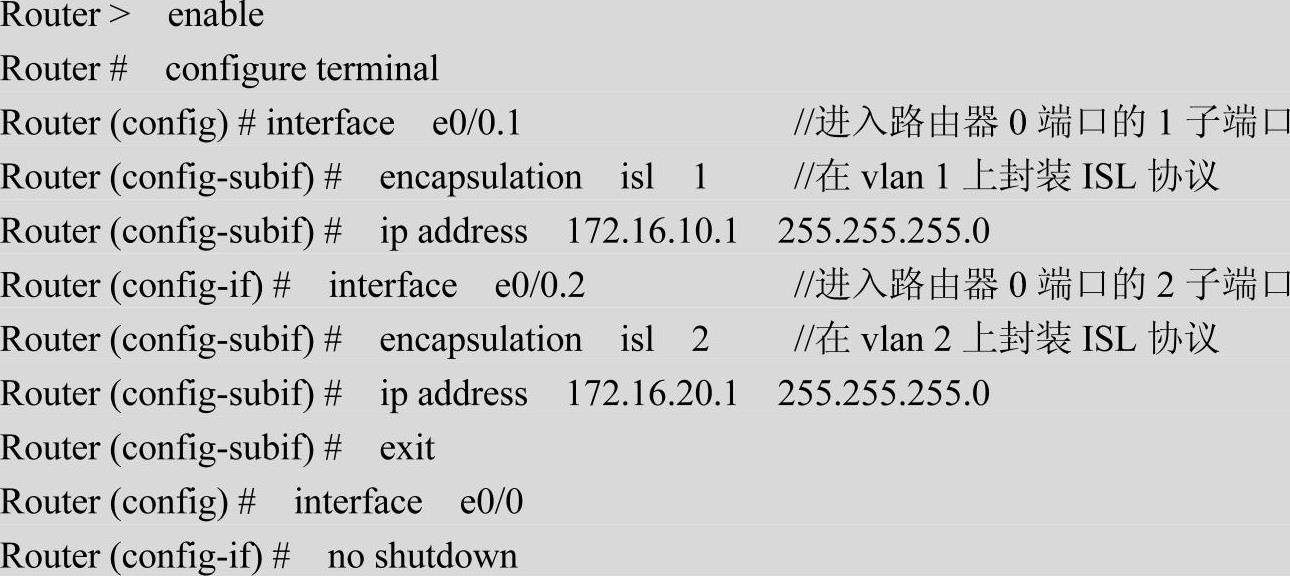

每个子接口的IP地址是每个VLAN的网关地址（也可以理解为下一跳地址）。在本例中，是对路由器的E0/0端口配置子接口，命令如下所示：

第3步：对不同VLAN中的机器设置属于本VLAN子网的IP地址和对应的网关。

在本例中，将PC1连接到交换机的f0/1上（属于VLAN1），PC2连接到交换机的f0/6上（属于VLAN2），然后配置PC1的IP地址为172.16.10.2/24，网关为172.16.10.1，PC6的IP地址为172.16.20.2/24，网关为172.16.20.1。

完成上述3步设置后，可实现属于不同VLAN的PC1和PC2之间的通信。
