8.3.3综合布线系统的产品选型

综合布线系统的产品主要是配线架、各种线缆、各种插接件、连接器、适配器、检测设备以及各种施工设备和工具等。选择综合布线产品时，首先要确定其是符合前述综合布线系统标准，其次是产品的用材和做工，最后是品牌价格、售后服务等其他因素。但是要直接验证产品的质量好坏往往不那么容易，业界普遍的做法是选择某个有信誉保障的厂商的统一产品线。此处以美国TE公司（http：//www.te.com）为例介绍综合布线系统的主要产品线。

TE公司是美国安普公司AMP品牌的拥有者，公司设计和制造50多万种产品，于1989年进入中国。其主要的产品线包括：电缆和光缆产品、工作区布线产品、电信间布线产品、各类跳线产品、各类连接器产品、各类工具产品、高密度铜缆布线系统产品、高密度光缆布线系统产品、智能布线管理系统产品、开放式办公区布线产品。

1.图片示例

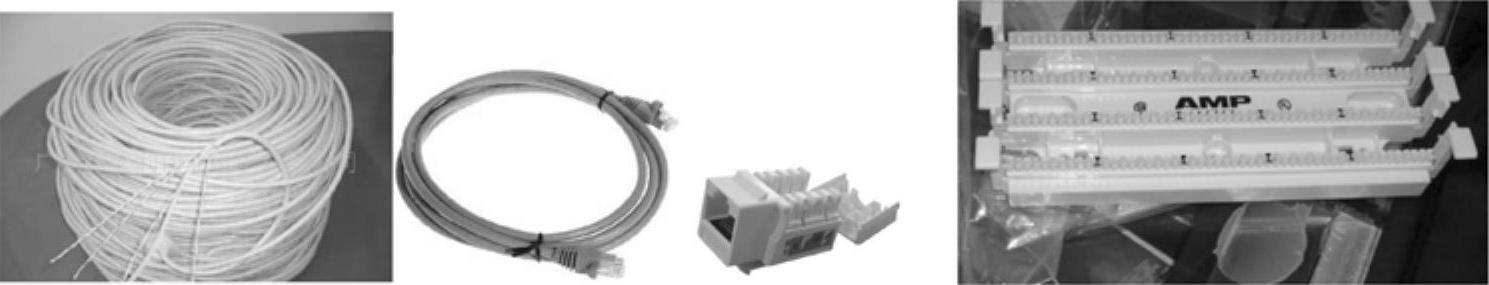

（1）AMP六类布线系统组成：由4个部分组成，6类线缆、6类插座和面板、6类跳线和6类插头（RJ45水晶头），如图8-13所示。

图8-13 六类线缆、跳线、信息插座及面板（从左到右）

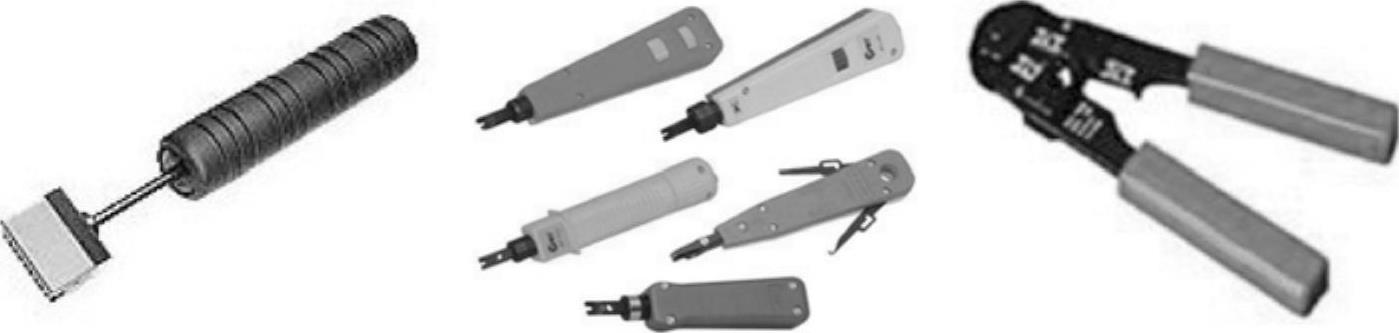

（2）布线工具：常见的布线工具及名称如图8-14所示。

图8-14 五对110型打线器、单对110型打线器及RJ45-11打线钳

2.常用产品分类列表

（1）工作区子系统

（2）水平子系统

注：SC15、SC20、SC25为各型号的预埋电气套管

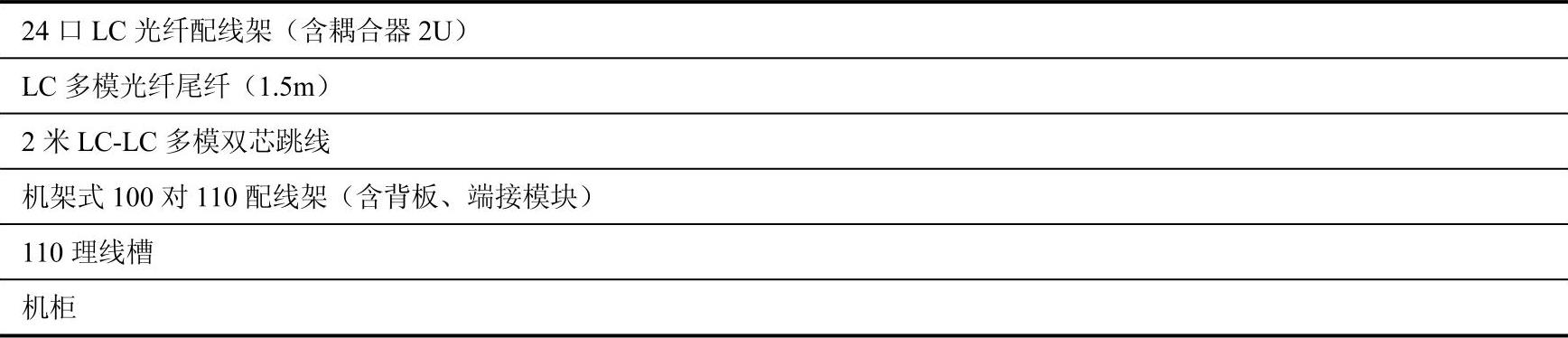

（3）配线间子系统

（4）垂直子系统

（5）管理间子系统

（6）设备间子系统

实际应用中可参考以上常用设备进行添加或删减。
