1.4.2  同轴电缆

同轴电缆（Coaxial Cable）是局域网中应用较为广泛的一种传输介质。它由内、外两个导体组成，内导体是单股或多股线，呈圆柱形的外导体通常由编织线组成并围裹着内导体，内外导体之间使用等间距的固体绝缘材料来分隔，外导体用塑料外罩保护起来，如图1-9。

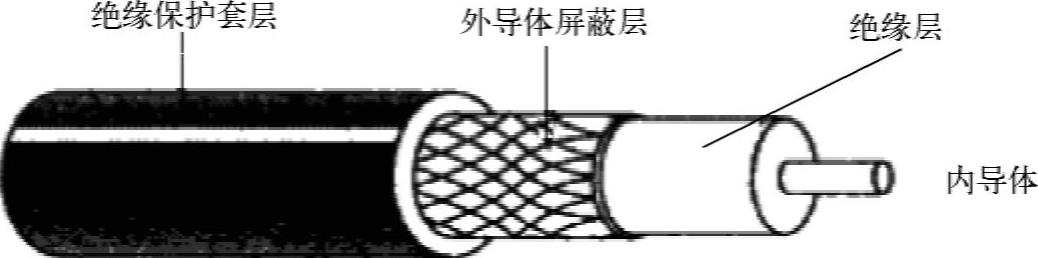

图1-9 同轴电缆的结构

在局域网中主要使用两种同轴电缆：一种是50Ω电缆，主要用于基带信号传输，传输带宽为1～20Mbit/s，如10Mbit/s Ethernet采用的就是50Ω同轴电缆；另一种是75Ω公用天线电视（CATV）电缆，既可用于传输模拟信号，又可用于传输数字信号。CATV电缆的传输频带比较宽，可达300～400MHz，可用于宽带信号的传输。在CATV电缆上，通常通过FDM频分多路复用技术实现多路信号的传输，它既能传输数据，也能传输话音和视频图像信号。
