5.2.1 有线网络传输介质
1.同轴电缆
同轴电缆分50Ω同轴电缆和75Ω同轴电缆两种。50Ω同轴电缆又称基带同轴电缆（或称细缆）。它主要用于数字传输的系统中，在1km距离以内数字信号的传输速度上限可达50Mbit/s，一般情况下50Ω同轴电缆传输数据的速率越高，传输距离就越短。
50Ω同轴电缆一般用于总线型局域网中，T形连接器与BNC接头都是细同轴电缆的连接器，如图5-1所示。

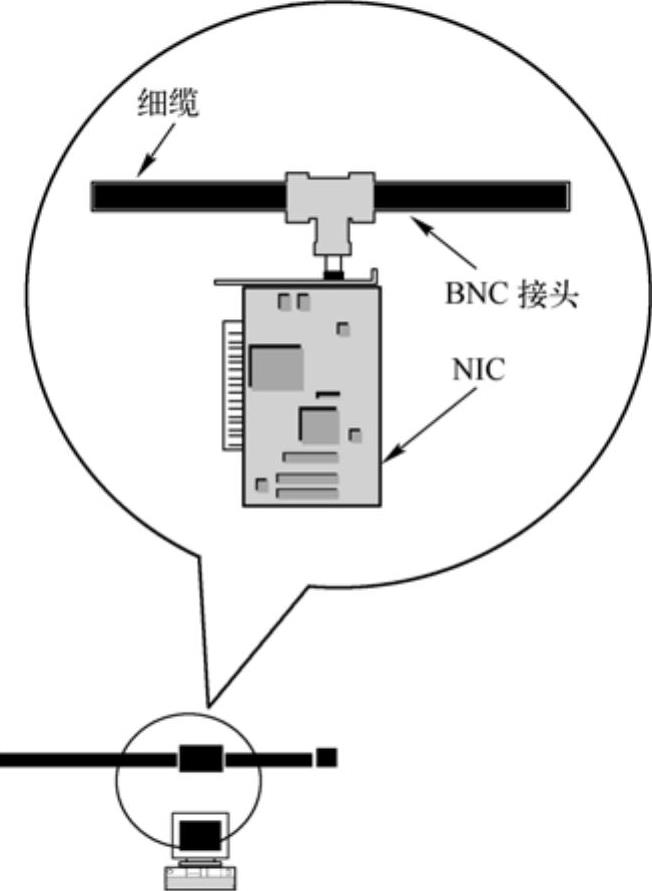

图5-1 同轴电缆连接
终端匹配器安装在同轴电缆的两个端点上，它的作用是防止电缆无匹配电阻或阻抗不正确。无匹配电阻或阻抗不正确，则会引起信号波形反射，造成信号传输错误。
75Ω同轴电缆又称为宽带同轴电缆。它主要用于模拟传输系统，是公用天线电视系统的标准传输电缆。
2.双绞线
常用的双绞线为五类双绞线，带宽为100MHz，适用于语音及100Mbit/s的高速数据传输，甚至可以支持155Mbit/s的ATM数据传输。
双绞线的连接器RJ-45插式连接器如图5-2所示。前端有8个凹槽，凹槽内有8个卡接簧片。剥除双绞线的外包皮会看到8根芯线，每根芯线的颜色各不相同，如图5-3所示。按照一定顺序一字排开，插入连接器内。

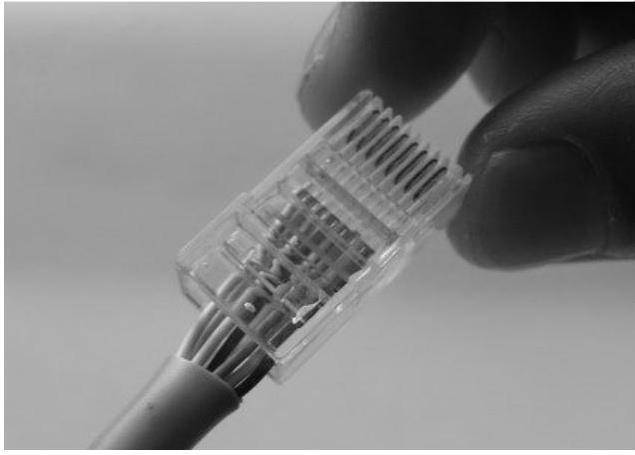

图5-2 RJ-45插式连接器

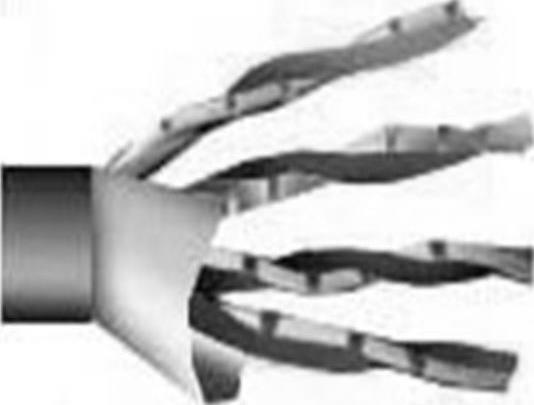

图5-3 双绞线
芯线排列的标准有两类。
1）标准568A：白绿、绿、白橙、兰、白兰、橙、白褐、褐。
2）标准568B：白橙、橙、白绿、兰、白兰、绿、白褐、褐。
如果双绞线的两端都采用同一种标准排列，称为直连线；如果双绞线的一端采用A类标准排列，另一端采用B类标准排列，称为交叉线。一般而言，PC和Hub连接用直连线；PC之间或Hub之间连接用交叉线。
3.光纤
光纤是网络传输介质中性能最好，应用前途最广泛的一种。
典型的光纤传输系统的结构如图5-4所示。在光纤发送端，主要采用两种光源：发光二极管与注入型激光二极管。在接收端将光信号转换成电信号时，要使用光电二极管PIN检波器或APD检波器。光载波调制方法采用振幅键控ASK调制方法，即亮度调制。因此，光纤传输速率可以达到几千Mbit/s。

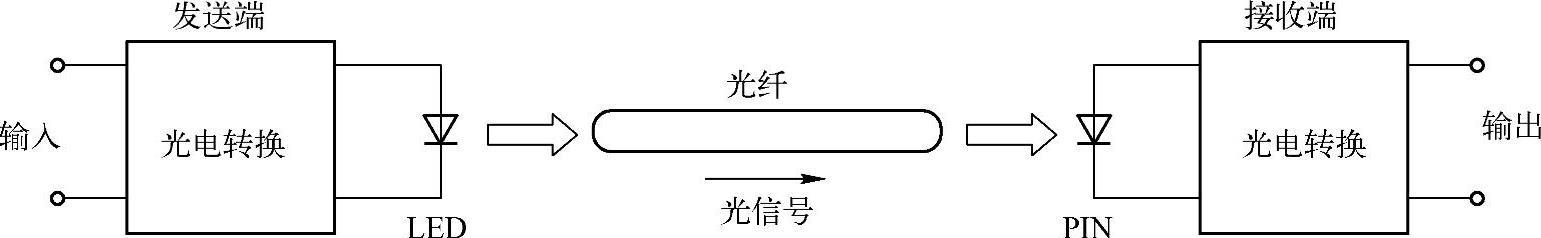

图5-4 光纤传输系统结构示意图
