10.1.2  RJ45接头的制作

10.1.2 RJ45接头的制作

【实验目标】RJ45接头又称水晶头，本次实验需要实际动手制作水晶头，熟悉EIA/TIA568A和EIA/TIA568B标准（见图10-1），了解双绞线的两种常用连接方式：直通线和交叉线。

直通线是指双绞线两端与水晶头的连接使用相同标准，均为EIA/TIA568A或均为EIA/TIA568B。交叉线是指双绞线两端与水晶头的连接使用不同标准，一端使用EIA/TIA568A标准，另一端使用EIA/TIA568B标准。

【实验方法】 参考图示配线，使用夹线钳制作水晶头，使用测试仪测试网线是否连通如图10-2所示。

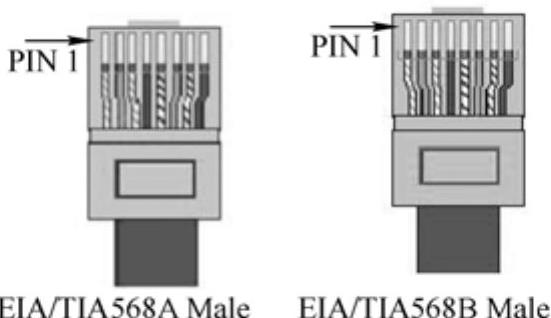

图10-1 EIA/TIA568A标准和EIA/TIA568B标准

图10-2 剥线夹线钳和测试仪

【实验过程】 首先，利用斜口错剪下所需要的双绞线长度，至少0.6cm，最多不超过10cm。然后再利用工具将双绞线的外皮除去2～3cm。

剥线完成后，就要进行剥线的操作。将裸露的8根导线拨向8个不同的方向，小心地剥开每一对线，因为我们是遵循EIA/TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的，可参看前面的图10-1。需要特别注意的是，绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样 会造成串扰，使传输效率降低。

接下来将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，之所以留下这个长度是为了符合EIA/TIA的标准。最后再将双绞线的每一根线依序放入RJ-45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图10-3所示。

确定双绞线的每根线已经正确放置之后，就可以用RJ-45压线钳压接RJ-45接头了。

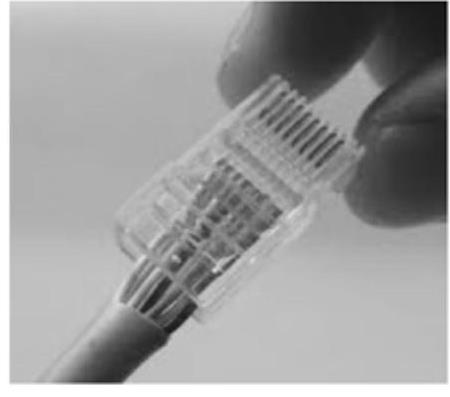

图10-3 将双绞线插入水晶头
