10.4.6  路由器OSPF路由配置

10.4.6 路由器OSPF路由配置

【实验目标】 OSPF（Open Shortext Path First，开放式最短路径优先）协议，是目前网络中应用最泛的路由协议之一。属于内部网关路由协议，能够适应各种规模的网络环境，是典型的链路状态（Link-state）协议。

OSPF路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库（LSDB），然后路由器采用SPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。

OSPF属于无类路由协议，支持VLSM（变长子网掩码）。OSPF是以组播的形式进行链路状态的通告的。

在大模型的网络环境中，OSPF支持区域的划分，将网络进行合理规划。划分区域时必须存在area 0（骨干区域）。其他区域和骨干区域直接相连，或通过虚链路的方式连接。实现网络的互连互通，从而实现信息的共享和传递。

本实验的目的是掌握在路由器上配置OSPF的方法。

【实验方法】 通过配置动态路由协议OSPF学习产生路由。

【实验过程】

本实验的拓扑结构如图10-6所示。

实验步骤如下。

1.连接设备

根据拓扑图，用3根直通线将PC1、PC2分别与S1、R2的端口fa0/1相连，S1的fa0/2端口与R1的fa0/1相连。用一根V35线缆将R1的S1/2与R2的S1/2相连。

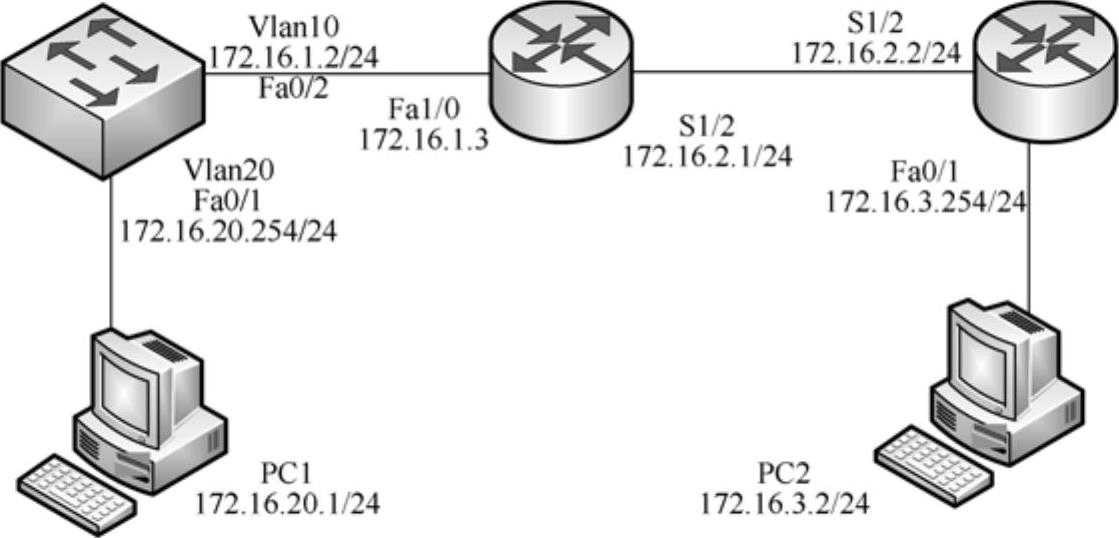

图10-6 OSPF路由配置实验拓扑结构图

2.IP规划

表10-3给出了本实验中的IP规划。

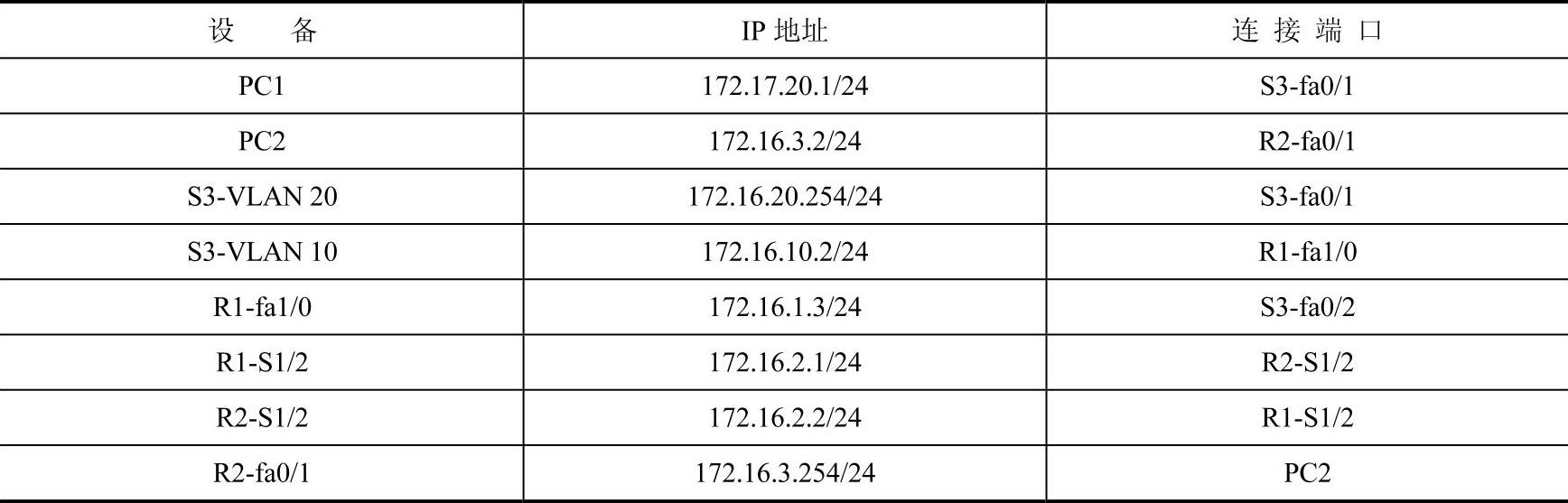

表10-3 IP规划

3.实验配置

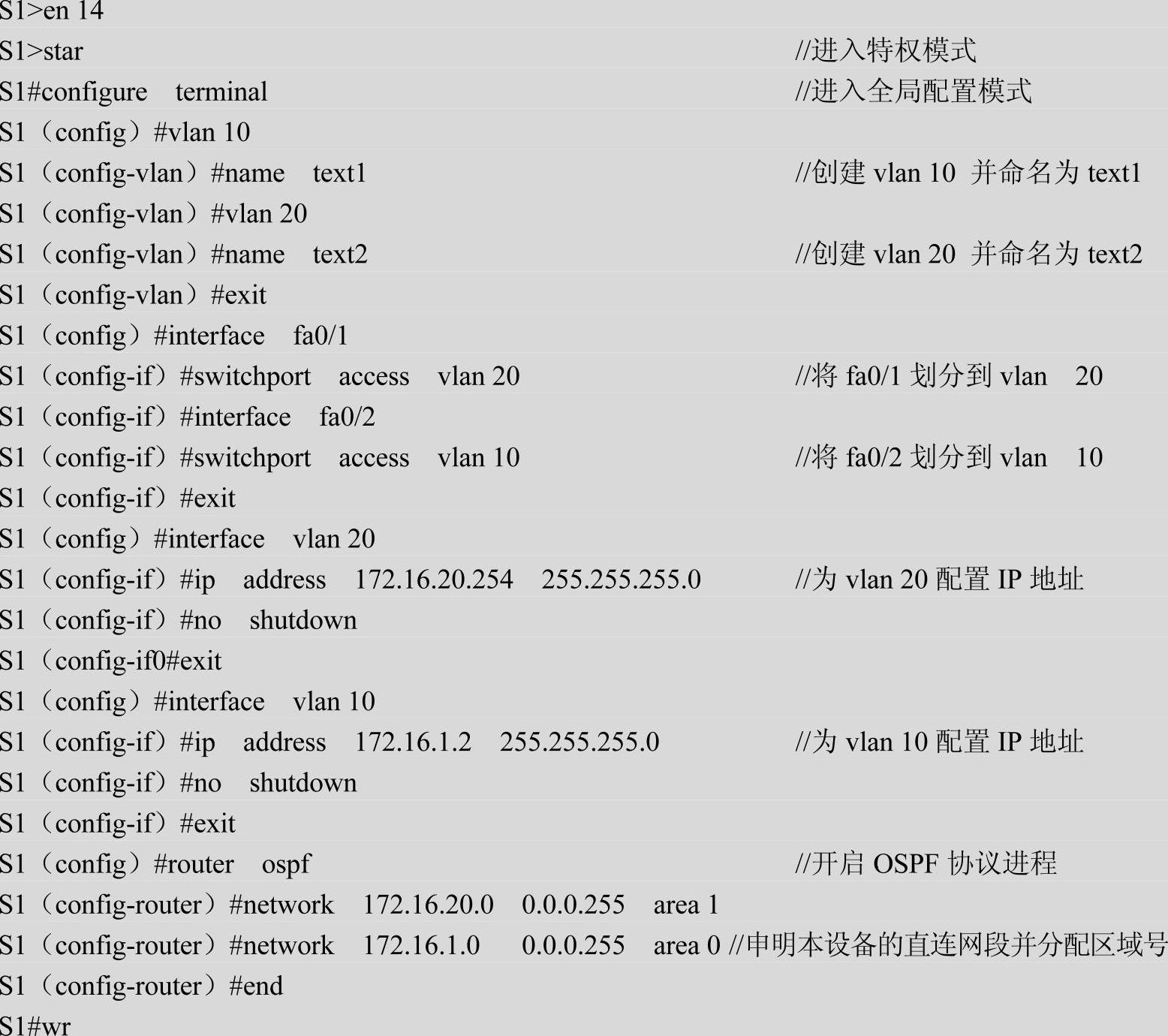

（1）S1的配置

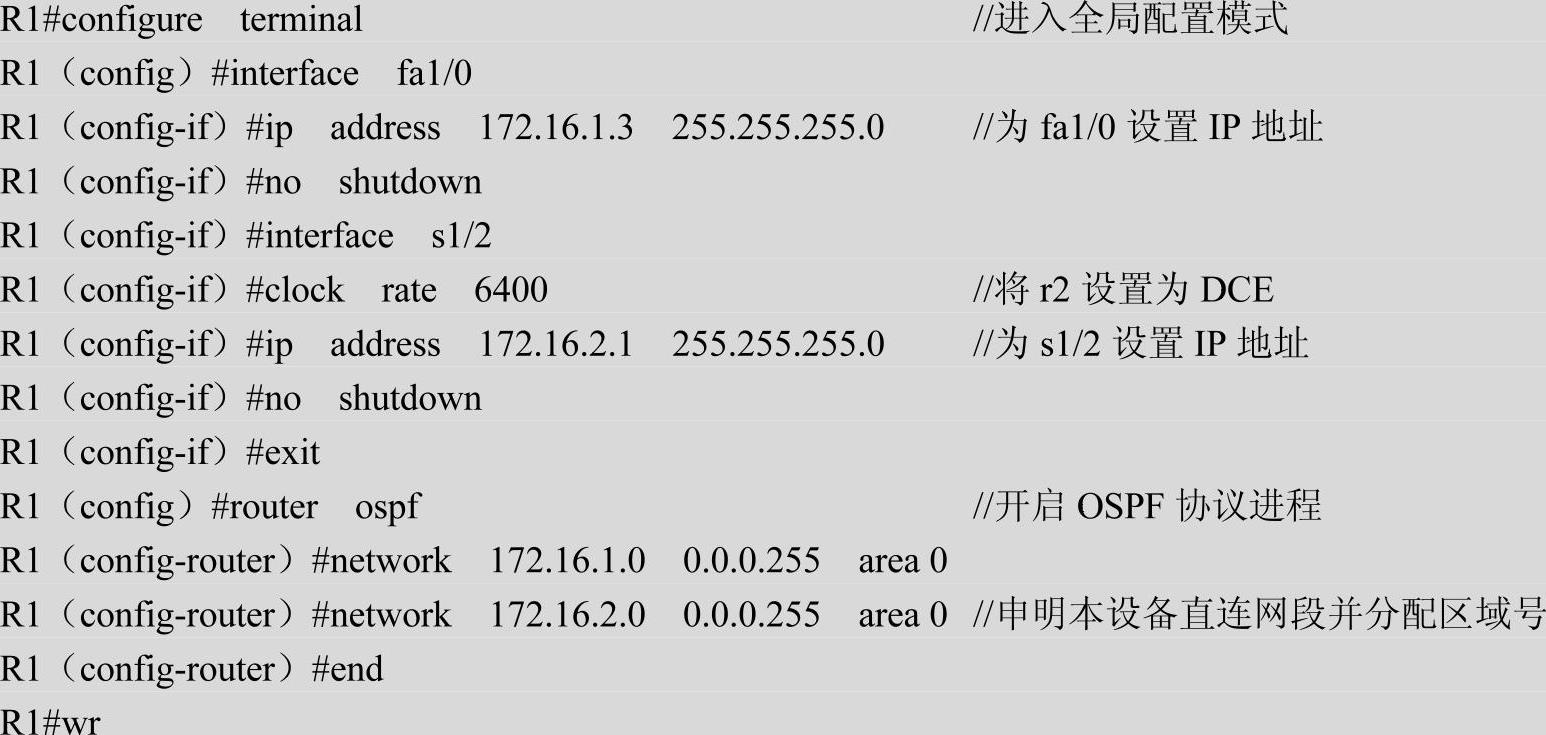

（2）R1的配置

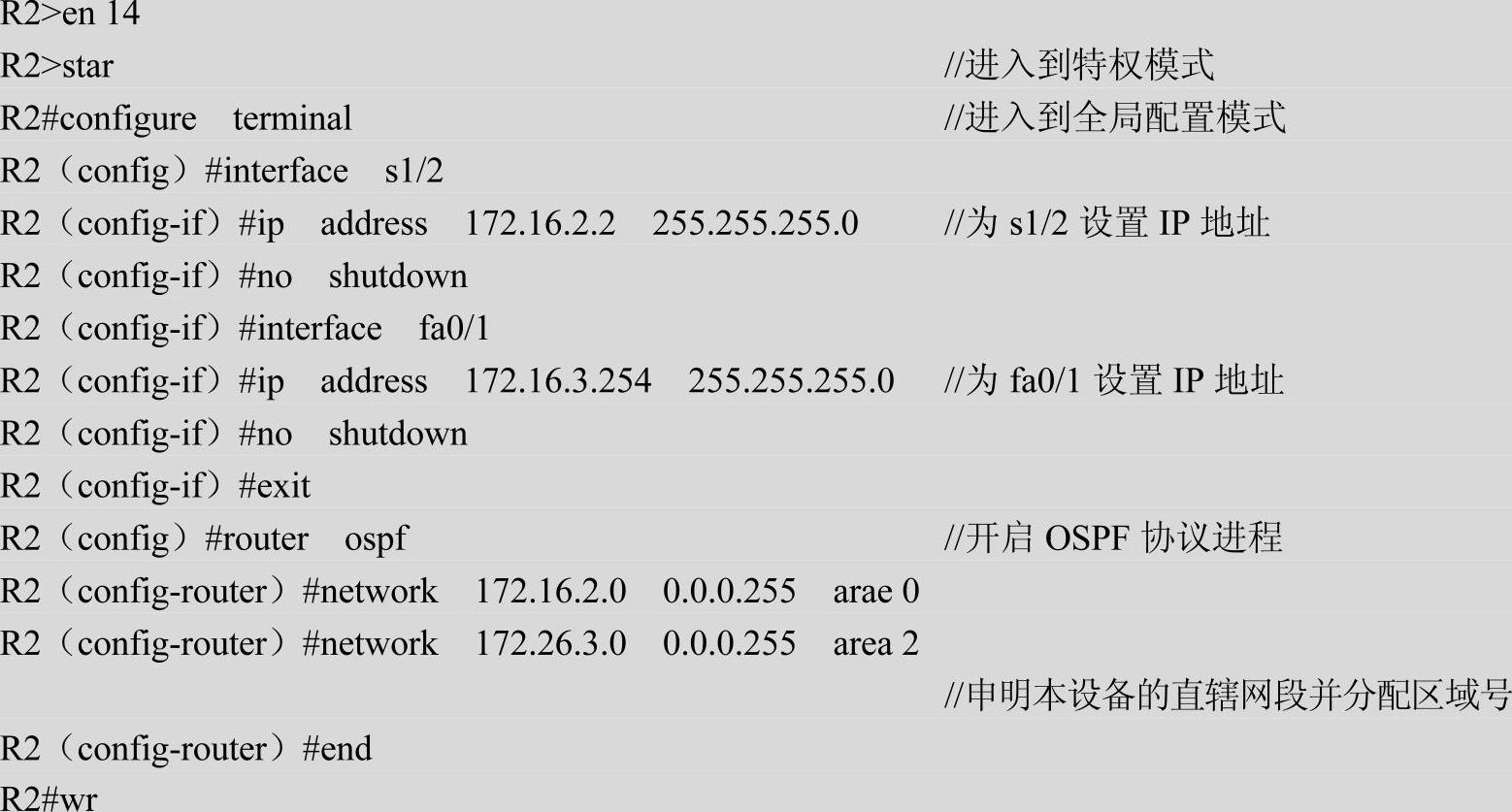

（3）R2的配置
