4.6.3  ADSL技术

在ADSL接入系统中，使用分离器将线路模拟频带划分为高频段和低频段。其中，高频段用于数字载波调制的数据传输通路；低频段用于原有市话线路上的语音通路。分离器由高频滤波器和低频滤波器组成。

ADSL的用户端计算机通过ADSL Modem和一个线路分离器与电话线连接起来，并对计算机进行相应的设置后，用户就可以通过电话线实现高速上网了。其连接方式如图4-15所示。

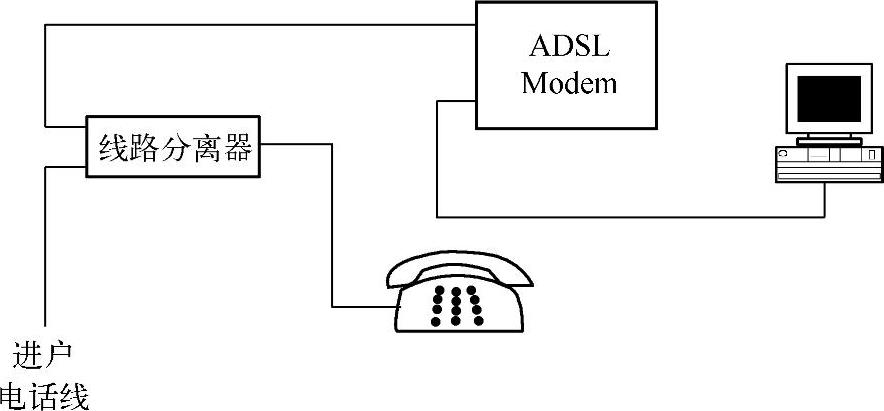

图4-15 ADSL连接

ADSL Modem上有几个指示灯，其作用分别如下。

1）ADSL：用于显示Modem的同步情况，绿色表示Modem与电信局的服务器保持同步，可以互传数据；红色表示未能同步，不可工作；闪烁时表示正在建立同步。打开ADSL Modem电源开关，ADSL灯将会呈“红色—绿色闪烁—常绿”变化。

2）Ethernet：用于显示ADSL Modem与用户计算机网卡之间的连接是否正常，若此灯不亮，表示Modem与用户计算机之间不能通信，当通信正常时，此灯会闪动。
