保护修复方案
清洗
此镜在送修前曾做过一些拼对、粘修工作，为保证修复牢固且粘接时接口能够严丝合缝，在修复前需将其全部分拆，并将断口处残留的胶渍剔除、清洗干净。具体采用手术刀剔除疏松锈蚀物，辅以酒精软化的机械清洗方式。先将铜镜放入温度为60 ℃的去离子水中浸泡，待胶逐渐软化时，再对各个残片的断截面逐个清洁处理，使用棕刷、竹签、手术刀等器械，将有胶迹、污垢的地方一点一点地进行机械去除，再用棉签浸润酒精，反复擦拭、清洗干净。

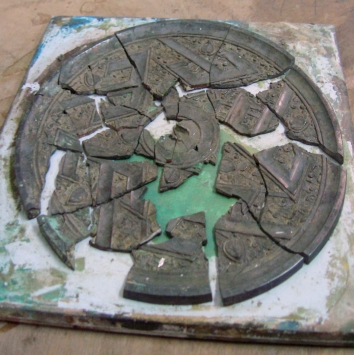

图4-13 五山镜修复前

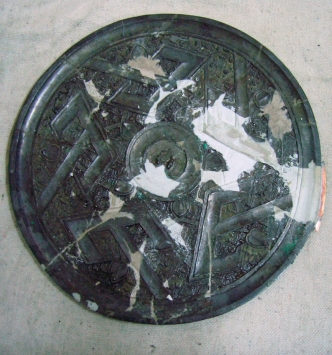

图4-14 粘接、补缺后
粘接
此镜的胎体厚薄不一，较薄处只有2 mm，稍一受力就可能造成铜镜的再次断裂。若使用焊接法，不仅会对铜镜造成再次伤害，也未必能得到很好的修复效果，因此选用了安特固110型瞬间强力胶和AAA超能胶相结合进行粘接。瞬间强力胶粘接速度快、渗透性好、粘接力较强，用于这件器型小、铜质差，对接口要求精准无误的器物，效果较好。铜镜碎块较多，粘接时需根据境面的弧度，由内而外将碎块逐一粘接。使用小号的勾线手笔蘸瞬间强力胶，点于拼接处的中心部位，粘好后要确认对接处是否对齐，可使用竹签和牛角刮在对接处的镜面上来回划走，如有停滞感就说明尚未对准，需拆开重粘，否则会对器物整体的造型产生影响。全部拼接完成后，再涂刷AAA超能胶，将所有裂缝进一步加固。
补缺
铜镜面积小、花纹精细、纹理较深，还有十余处的缺失。考虑到用翻模复制的方法修补如此细小的花纹，再经过后期的着色作旧，容易使纹饰线条变粗、棱角圆润，失去纹饰原有的艺术效果。因此，选用Quik Copper速成万能胶棒（下文简称速成胶）进行填补，此胶固化时间短、不滴落、不流淌、强度高，硬化后便于进行纹饰的雕刻。器物上缺口小的地方可直接用速成胶填补，而对于缺失口大的部分，为确保其强度，先剪下比镜身厚度略薄、与缺口大小面积相同的紫铜块，用AAA胶水将铜块粘接在缺口处，待胶固化后，再在其上填补速成胶。
雕刻
速成胶经24 h硬化后，先用电动手磨机粗磨、找平，再用细水磨砂纸进行打磨，直到镜背处胶面与纹饰最高点成一水平面，镜面处胶面与镜体合为一体，手摸之后分辨不出。雕刻前先以器物保留下来的纹饰为参照依据，在胶面上用细铅笔将待刻纹饰的图案画好，再根据需要使用自制的雕刻刀具进行雕刻。刻纹时要特别注意修复纹饰与原有纹饰的衔接，做到线条流畅、粗细均匀，同时控制好吃刀的深度，确保镜背纹饰整体一致。
作旧
铜镜铸造的合金成分中含锡量普遍较高，特别是镜面经过细加工后，镜面又光又平，稍有杂物都清晰可辨。补好的地方与原器表面差异太大会影响美观和陈列价值，必须对修复过的地方进行作旧。青铜器传统的作旧材料以虫胶、聚氨酯、硝基清漆等有机溶剂性涂料为主。着色时先使用虫胶漆，依据器物的底色，掺入红色的氧化亚铜、靛蓝的碳酸铜、绿色的碳酸铜等各种矿物颜料，调成色泥后涂敷在修复面上，每做一层颜色都要待色层硬化后，用玛瑙扎子、粗布、棕刷等工具进行反复打磨、抛光、磨平、拋亮，使修复面的颜色与器物原锈色协调一致，以遮盖修复痕迹。
封护
为了尽量减少保存的环境因素对这面五山镜的破坏，使其能得到更好的保护，使用了传统的白蜡进行封护，所选用的是一种天然材料川蜡（又称虫蜡），属于生物蜡。川蜡无明显杂质、无色透明，具有不和铜发生反应、不溶于水、成膜迅速、使用方便等优点。操作时，将处在熔化液态的川蜡均匀浸刷在处理过的器物表层上，待冷却后除去多余的蜡，仅留下一层薄膜，这样就能起到保护器物不受潮、不生锈的作用。
