5.4.6 可视化分析展示工具
1.工具概述
可视化是利用图形、图像处理、计算机视觉以及用户界面，通过表达、建模、立体、表面、属性以及动画的方式展示数据，便于直观展示数据。可视化发布服务是基于大数据平台的框架，在联机分析系统和可视化分析系统的基础上，定制开发可视化发布系统。系统提供统计图、统计表格、二维地图、三维可视化服务，用户可以通过简单、便捷的操作，为领导提供形式丰富、用户感官良好的数据可视化展示效果。
2.功能模块
可视化分析展示工具是一个支持多类型数据的配置工具，支持在大数据计算框架下实现快速配置展示功能，主要包括统计图展示、统计表格展示、二维地图可视化、三维可视化服务四个功能模型，系统功能模块图如图5-26所示。

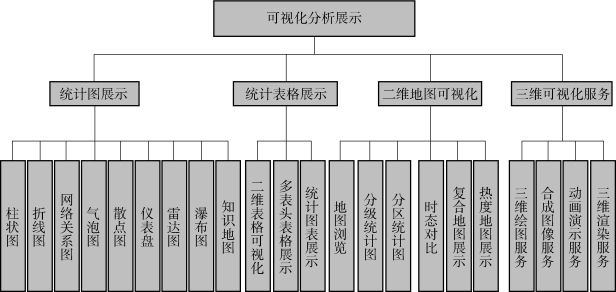

图5-26 可视化分析展示工具功能模块图
（1）统计图展示
统计图展示功能模块实现对各种统计数据、分析结果的统一组织管理和视觉图形表达的可视化展示。统计图展示支持柱状图、折线图、网络关系图、气泡图、散点图、仪表盘、雷达图、瀑布图、知识地图等多种表现方式。
（2）统计表格展示
统计表格展示支持统计数据展示，提供二维表格可视化、多表头表格展示、统计图表展示等，此外，支持统计表格与统计图联动展示。
（3）二维地图可视化
二维地图可视化针对空间数据，实现基础数据与专题数据可视化展示，包括地图浏览、分级统计图、分区统计图、时态对比、复合地图展示、热度地图展示。地图浏览支持矢量地图、影像地图两种地图格式。分级统计图是按照专题数据，将地图区域按照颜色深浅表示指标。分区统计图将统计图与地图相结合，统计图用于表达专题指标内容。时态对比实现多时态地图数据动态展示。热度地图展示将专题指标用不同深浅的颜色绘制专题图层，并叠加在基础地图上。复合地图展示实现上述两种或多种地图叠加展示。
（4）三维可视化服务
三维可视化服务一方面实现地图数据三维展示，另一方面实现数据信息的三维效果可视化，支持三维绘图服务、合成图像服务、动画演示服务和三维渲染服务，从而生动、形象地展示信息。
